综合布线系统改造方案

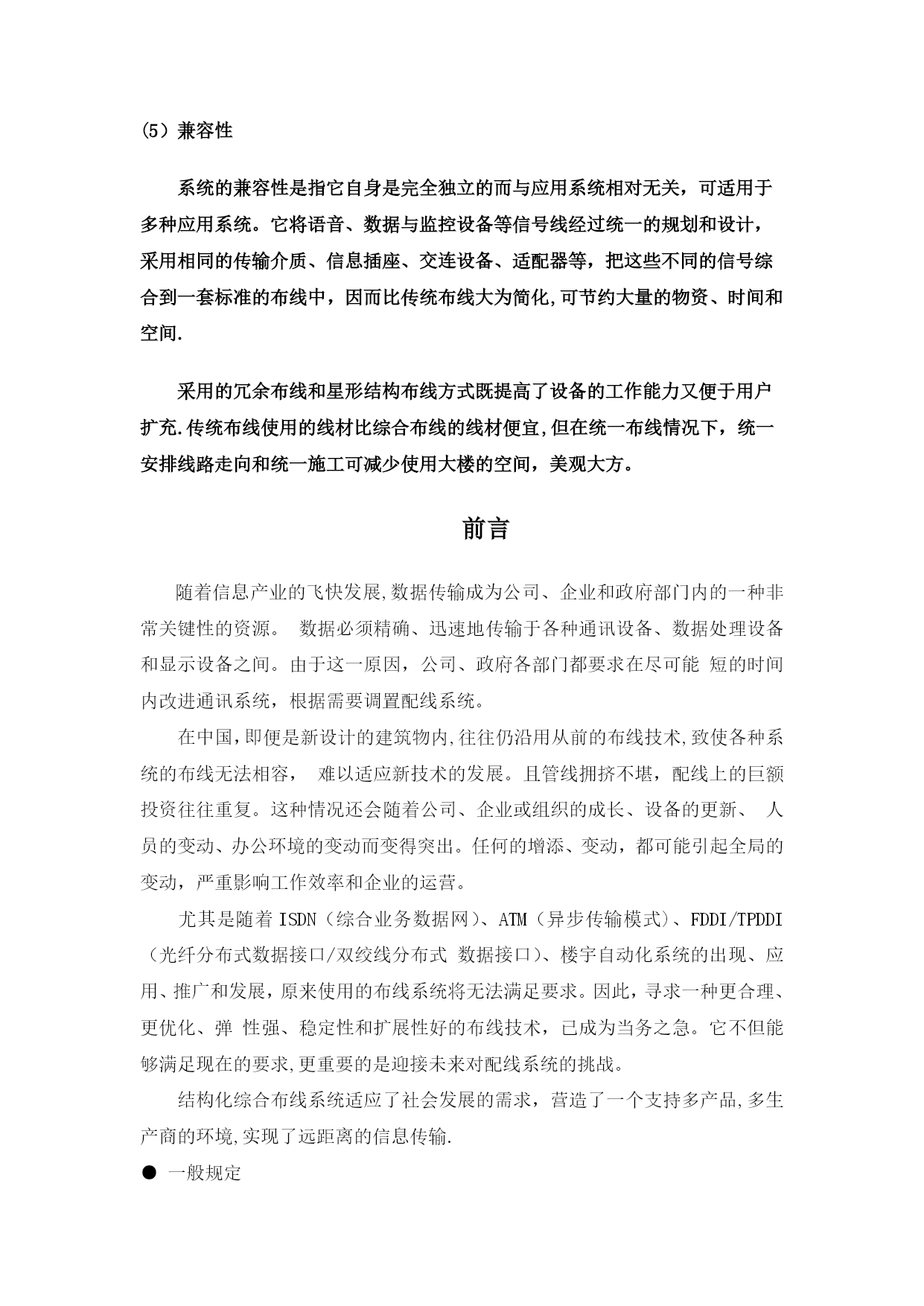

随着信息产业的飞快发展，数据传输成为公司、企业和政府部门内的一种非常关键性的资源。数据必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间.由于这一原因，公司、政府各部门都要求在尽可能短的时间内改进通讯系统，根据需要调置配线系统.在中国，即便是新设计的建筑物内，往往仍沿用从前的布线技术，致使各种系统的布线无法相容，难以适应新技术的发展。且管线拥挤不堪,配线上的巨额投资往往重复。这种情况还会随着公司、企业或组织的成长、设备的更新、人员的变动、办公环境的变动而变得突出。任何的增添、变动，都可能引起全局的变动，严重影响工作效率和企业的运营。
客户基本情况：

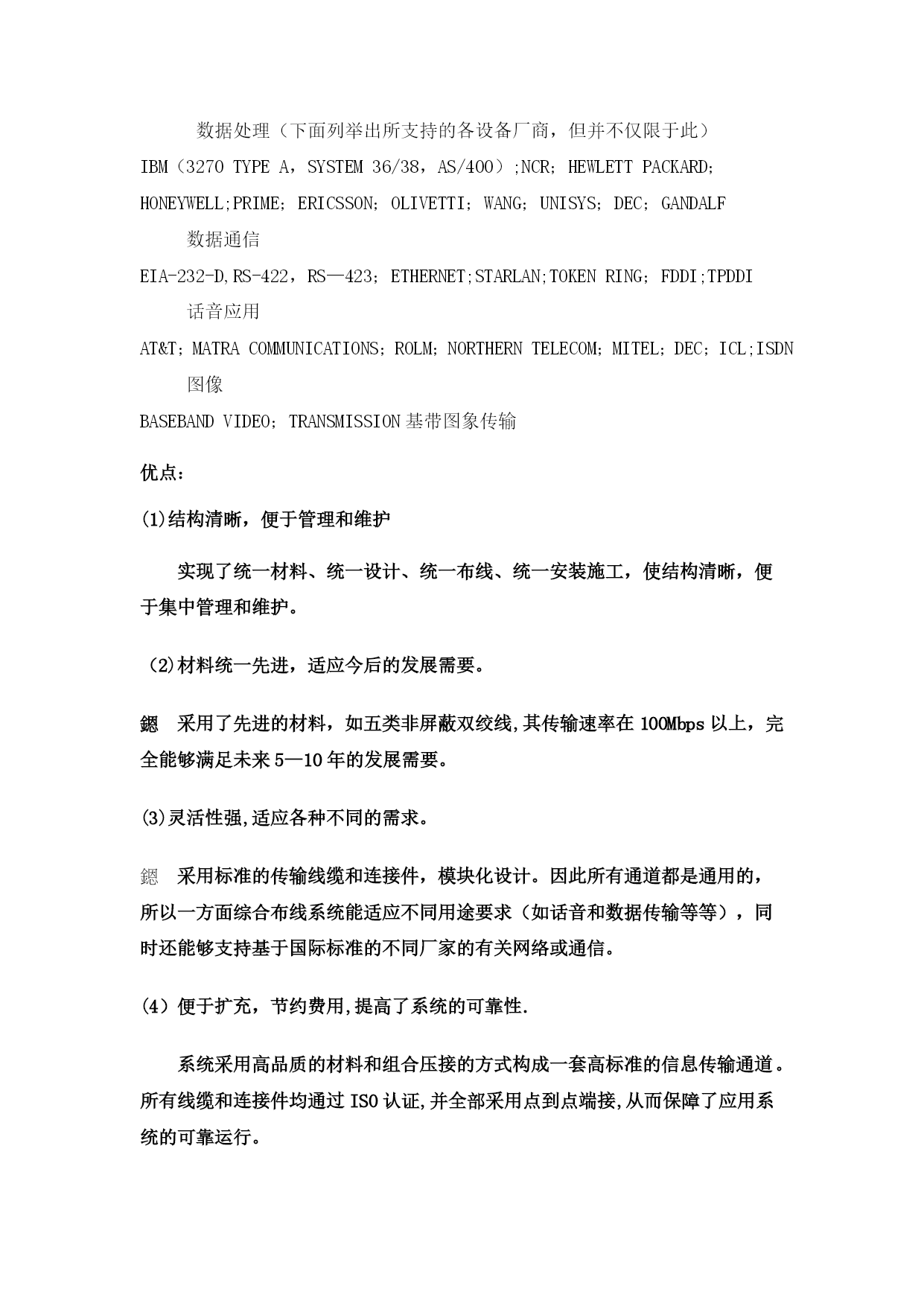

布线系统将贯穿于办公楼的3、4、5、6楼的各个平面，与内部主干线路，网络分为电信专线网和联通专线网,主要为话音、数据、图像等系统信号提供高性能传输路由。作为一个综合性的线路平台,应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境.系统应具有开放的模块化结构,可灵活地进行资源分配,线路管理、变更和扩展。系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。在充分考虑目前应用情况下,以高起点和适度超前的原则来规划本系统。为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。采用目前国际上最先进的工程标准及规范，去设计和规划系统，使之成为市内的有代表性的工程样板。网络排两路（一路电信，一路联通)电话单独排线。
方案一：
在原有的基础上增加20个网络点、20个电话点,但是大部分的布线及预设管线是与建筑施工同时完成的，电缆通过预埋管线、地面线槽、吊顶内线槽铺设到各个房间。如果再增加网络及电话线，当施工完成或网络运行时，有可能引起信号干扰，此时就很难或根本不可能再对线路进行修复,即使能修复代价也相当昂贵。所以最好的办法就是把故障消灭在安装之中。为了及时解决故障，保证工程的质量，必需在施工过程中,使用网络测试仪及时做好网络的测试，测试网络的基本安装情况及电气性能。通过测试可以及时发现链路中存在的各种故障.
1、常见电缆故障
根据统计，大约50％－70％的网络故障与电缆有关系.所以电缆本身的质量以及安装质量都直接影响网络的正常运行。网络电缆故障有很多种，概括起来可以将网络电缆故障分为连接故障和电气特性故障两类。连接故障多是由于施工的工艺或对网络电缆的意外损伤所造成的，如接线错误、短路、开路等；而电气特性故障则是电缆在信号传输过程中达不到设计要求。影响电气特性因素除电缆材料本身的质量外，还包括施工过程中电缆的过度弯曲、电缆捆绑太紧、过力拉伸和过度靠近干扰源等。
2、测试的标准及参数
一般测试标准采用EIA/TIA-568A的TSB-67为标准.它全面包括了电缆布线的现场测试内容、方法及对测试仪器的要求。测试主要内容包括下列测试参数：
接线图:这是确认链路连接完整性，主要检查8芯双绞线中每对线是否符合EIA/TIA-568A规定的标准。如果接错,便有开路、短路、反向、交错和串对等五种情况出现。链路长度（m）：主要检查链路的物理长度,链路的最大长度是90m,外加4m的测试仪误差，专用电缆区的长度为94m.若考虑到测试仪器的校正误差，对应链路最大长度为108m。如果长度超过指标,则信号损耗较大。衰减(dB)：是信号沿着一定长度的电缆传输所产生损失的度量。衰减与电缆的长度有着直接关系，并随着频率的上升而增加.衰减的测量单位是”分贝（dB）”，主要表示初始传送端信号与接受信号强度的比值.近端串扰（dB）:主要检查双绞线链路中从一对线到另一对线的信号泄漏。这个参数是决定链路传输能力的最重要的参数，会随着传输速率的增加而增大，它与布线的走向、线的端接、干扰源的隔离等诸多因素有关其单位是"分贝（dB）”，主要表示传输信号与串扰的比值，绝对值越大，串扰越低。
3、故障定位及技求
针对电缆测试中常见故障，下面介绍如何利用时域反射分析TDR（TimeDomainReflectometry)测试技术。时域串扰分析TDX（TimeDomainCrosstalk）定位测试技术进行故障的分析判断和定位。
3。l时域反射测试(TDR）
TDR技术通过在被测线对中发送测试信号，同时监测信号在该线对的反射相位和强度。如果信号在通过电缆时遇到一个阻抗的突变,部分或所有的信号会反射回来，反射信号的时延、大小以及极性表明了电缆中特性阻抗不连续的位置和性质。TDR图形的水平坐标代表距离，而垂直坐标代表反射信号相对原信号的百分比。该测试可以测试电缆长度，可以定位由于短路、开路、连接不良和电缆不匹配连接等引起的阻抗异常点。如一条15m长良好电缆的TDR测试结果为图1所示，图形显示在15m处有一个反射的
