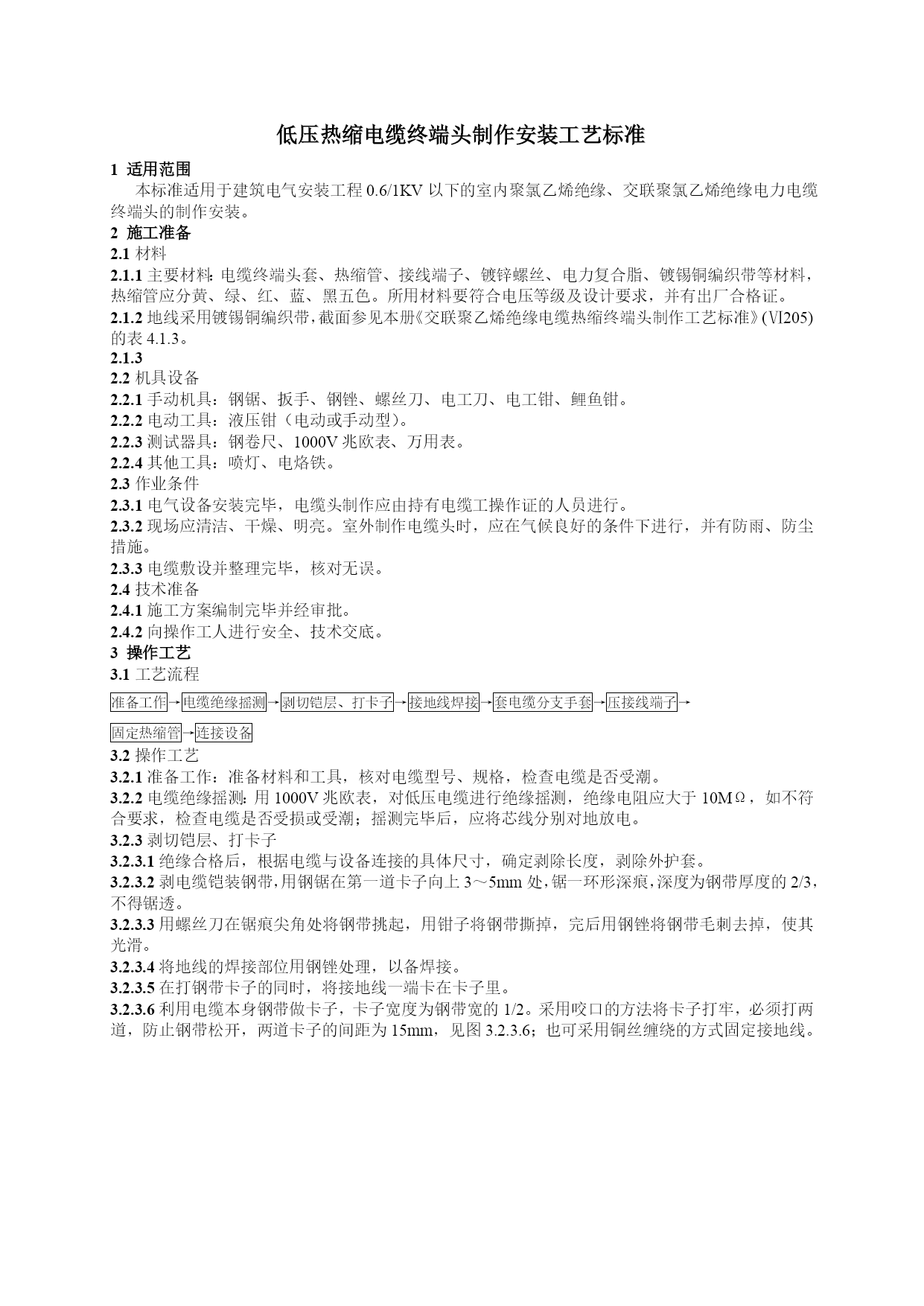

低压电缆普通端头制作作业指导书-户内终端头-热缩.doc

编号：Q/TCNSGDL-S-2006
0.4kV电缆线路户内热收缩型终端头制作作业指导书

编制：年月日
审核：年月日
批准：年月日
作业负责：
作业日期年月日时至年月日时

天津市顺恒电力安装有限公司

1范围
本作业指导书适用于天津市电力公司电力电缆电缆工程0.4KV电缆户内热收缩型接头制作作业。
2引用文件
GB50168—1992电气装置安装工程电缆线路施工及验收规范
GB50127-1994电力工程电缆设计规范
（79）电生字第53号电力电缆运行规程
DL408-1991《电业安全工作规程》（发电厂和变电所部分）
DL409-1991《电业安全工作规程》（电力线路部分）
津电配【2000】1号电力电缆安装工艺规范
3修前准备
3.1准备工作安排
√序号内容责任人备注1熟悉普通XLPE电缆头施工工艺，质量标准及技术资料2编制施工方案并对该方案和本作业指导书向施工人员进行详细交底3检查所有电缆附件数量、型号及外观是否正确完好4检查安装工器具是否齐全，能否满足XLPE电缆头制作的需要56环境保持湿度≤70％，温度在0℃以上，无尘为宜。7认真做好防火、防盗、防潮工作，可燃物妥善保管8电缆开断后必须认真检查电缆是否受潮，无潮后才能进行电缆头制作，有潮时必须进行除潮处理3.2人员要求
√序号内容责任人备注1作业人员应身体健康、精神状态良好，心态正常；如不适应施工现场要求，工作负责人必须对作业人员进行适当调整2作业人员必须熟练掌握本专业作业技能及《电业安全工作规程》知识，经年度《电业安全工作规程》考试合格，持有本专业职业资格证书，熟悉本线路的施工环境及连接方式3进入变电站、开闭站、必须至少有2人进行，正确填写工作票4电缆终端头制作需配备专责工1名，中级及以上电缆工2人。5在作业过程中，所有从业人员严禁吸烟，嘻笑打闹6进入施工现场工作，必须有监护人，监护人原则上不得做其他工作3.3工器具
√序号名称型号单位数量备注1钢锯把12兆欧表2500～5000V台13电烙铁1000W把24鲤鱼钳子把25液压接钳24吨台16发电机台17改锥把28电工刀把29破塑刀把210钢丝钳把211液化气瓶212喷枪把2各一把13断线钳子把114钢丝刷把115卷尺5m盒216钢尺30cm把117锉刀把13.4材料
√序号名称型号单位数量备注1电缆户内终端头附件10kVXLPE绝缘电缆热收缩型附件套12接线端子240个33无毛纸包24手锯锯条根55不起毛白布kg16相色带盘67砂纸120#240#320#张6各2张8铜绑线2.5卷49铜扎丝1.0卷210PVC自粘带卷211玻璃片100×20×2mm块212无水酒精纯度99.7％瓶113焊锡丝卷114焊锡膏盒115白布带盘23.5危险点分析
√序号内容1电缆拆、接引线时，感应电触电。2与带电线路，设备未保持足够的安全距离。3电缆终端头制作前准备工作不落实，两端未可靠接地。4液化气枪、烙铁使用时烫伤5易燃物起火6电缆附件主要部件受潮或损伤7使用方法不当，机、器具伤人8高温天气未采取防暑措施，寒冷天气未采取保暖措施，尘土地区未采取防尘措施。9施工现场未设围栏，未悬挂“在此工作”标示牌。10所有的移动电气无可靠接地，未装设漏电保护器11热缩附件时，烧伤临近电缆。123.6安全措施
√序号内容1装设接地线时，应先接接地端，后接导线端，接地线连接可靠，不准缠绕，拆接地线时的程序与此相反2尘土地区做好防尘措施。3工作现场必须配置2只专用灭火器，作好防火、防渍、防盗措施5必须设置专用保护接地线，且所有移动电气设备外壳必须可靠接地，认真检查施工电源，杜绝漏电伤人，正确按设备额定电压正确接线6现场设置专用垃圾桶(袋)，施工后废弃带材、绝缘胶或其它杂物，应分类回收，集中处理，严禁破坏环境7制作电缆终端接头前，要对电缆主芯核对相位，并用2500V/5000V兆欧表测量电缆主绝缘及PE层绝缘电阻，应合格8制作电缆终端接头前，应对电缆留有适当的余度，并检查电缆外观无损伤，电缆主绝缘不能受潮，如果进潮，进行去潮处理。9抬运电缆及附件人员应相互配合，轻抬轻放，防止损物伤人10制作电缆终端接头时，传递物件必须递接递放，不得抛接11电缆终端附件工具、材料的堆放应摆放整齐，做好防潮措施12使用液化气枪应先检查液化气瓶减压阀是否漏气或堵塞，液化气管不能破裂，确保安全可靠14液化气枪点火时，火头不准对人，以免人员烫伤，其它工作人员应对火头保持一定距离15使用液化气枪进行热缩时严格控制好加热时间和温度以及操作方法。16液化气枪使用完毕应放置在安全地点，冷却后装运；液化气瓶要轻拿轻放，不能同其它物体碰撞173.7作业分工
√序号作业内容作业负责人作业人员1履行工作票，验电、挂接地线2监护现场正确使用验电
