新校区智慧校园综合布线建设方案

目录

第一章设计目的..........................................3

1.1设计目的..........................................3

1.2设计原则..........................................4

1.3设计根据及原则.....................................4

第二章具体设计..........................................7

2.1工程概况..........................................7

2.2设计范畴..........................................7

2.3工作区子系统的设计.................................7

2.4水平子系统的设计...................................8

2.5管理子系统设计....................................10

2.6垂直干线子系统设计................................11

2.7设备间子系统设计..................................12

2.8建筑群子系统.......................错误!未定义书签。

2.9防雷.............................................14

第三章线槽及线缆布设规定...............................17

3.1安装前注意事项....................................18

4.2符合规范化原则....................................18

4.3线槽线缆布设要点..................................18

第三章设备参数.........................................19

第四章工程量清单.......................................21

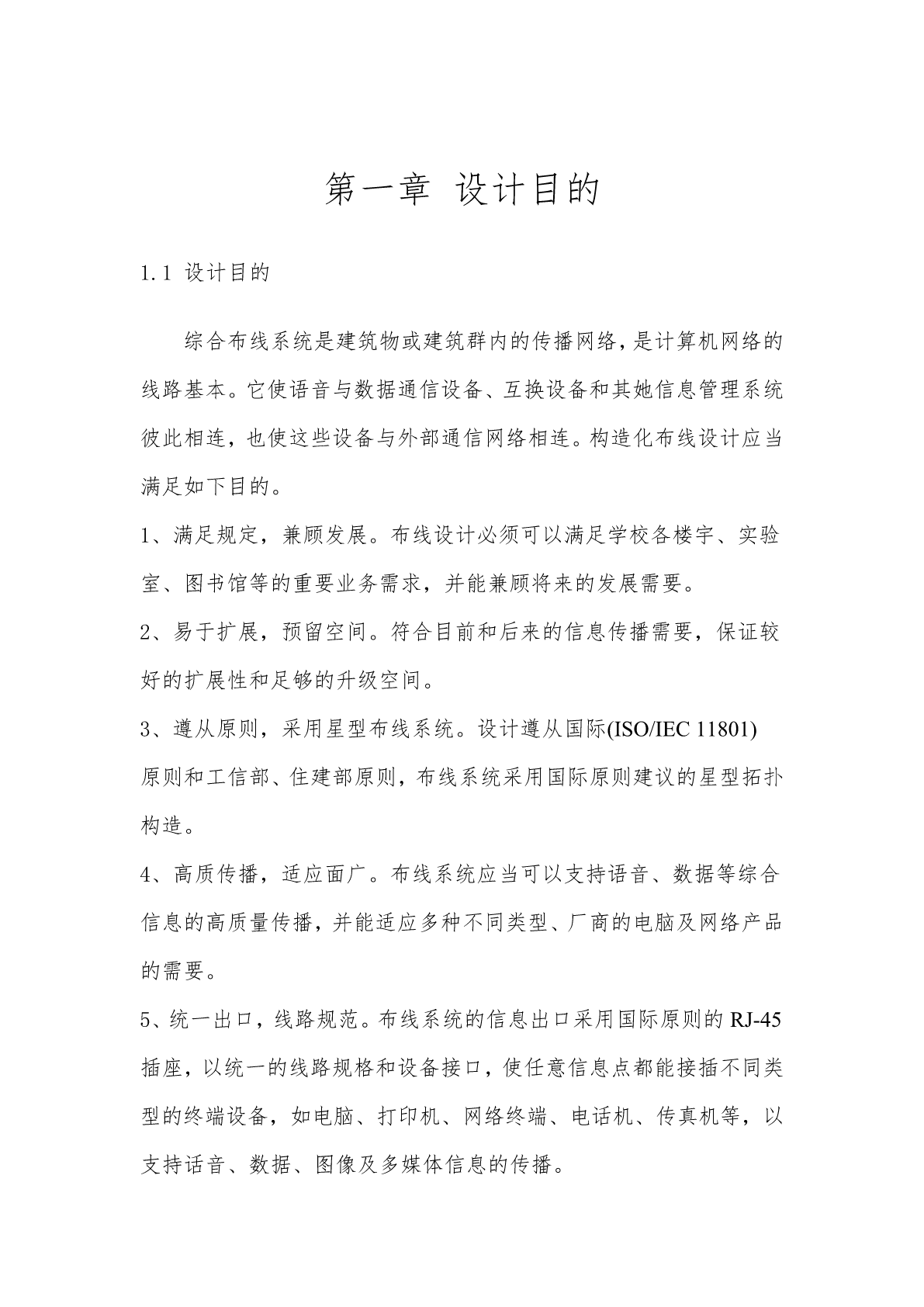

第一章设计目的

1.1设计目的

综合布线系统是建筑物或建筑群内的传播网络，是计算机网络的

线路基本。它使语音与数据通信设备、互换设备和其她信息管理系统

彼此相连，也使这些设备与外部通信网络相连。构造化布线设计应当

满足如下目的。

1、满足规定，兼顾发展。布线设计必须可以满足学校各楼宇、实验

室、图书馆等的重要业务需求，并能兼顾将来的发展需要。

2、易于扩展，预留空间。符合目前和后来的信息传播需要，保证较

好的扩展性和足够的升级空间。

3、遵从原则，采用星型布线系统。设计遵从国际(ISO/IEC11801)

原则和工信部、住建部原则，布线系统采用国际原则建议的星型拓扑

构造。

4、高质传播，适应面广。布线系统应当可以支持语音、数据等综合

信息的高质量传播，并能适应多种不同类型、厂商的电脑及网络产品

的需要。

5、统一出口，线路规范。布线系统的信息出口采用国际原则的RJ-45

插座，以统一的线路规格和设备接口，使任意信息点都能接插不同类

型的终端设备，如电脑、打印机、网络终端、电话机、传真机等，以

支持话音、数据、图像及多媒体信息的传播。
6、预备互连、国际接轨。布线系统符合综合业务数据网ISDN的规定，

以便与国内国际其她网络互联。

1.2设计原则

（1）性价比原则

选择的线缆、接插件、其她设备应具有良好的物理和电气性能，

并且价格适中。

（2）实用性原则

设计、选择的系统应满足顾客在目前和将来10至内对通信线路

的规定。

（3）灵活性原则

做到信息口设备合理，可即插即用。

（4）扩大性原则

尽量采用易于扩展的构造和接插件。

（5）易管理原则

便于管理，有统一标记，以便配线、跳线。

1.3设计根据及原则

（1）有关专业提供的工程设计资料。

（2）建设单位提供的有关部门认定的工程设计资料、设计任务

书及设计规定。

（3）本工程采用的重要规程、规范及有关行业原则：
《智能建筑设计原则》GB/T50314-

《智能建筑工程质量验收规范》GB50339-

《住宅社区安全技术防备系统规定》DB31/294-

《安全防备工程技术规范》GB50348-

《建筑与建筑群综合
