内容提供者
滚珠螺杆支撑装置.pdf
2023-07-17
10金币
1.3MB
18页
森林****来了
实名认证
内容提供者
1/10
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
亲，该文档总共18页，到这已经超出免费预览范围，如果喜欢就直接下载吧～
相关资料
滚珠螺杆支撑装置.pdf
本发明公开了一种滚珠螺杆支撑装置，主要是由一平台、设于该平台的二枢座、一设于该二枢座之间的螺杆、二平行设于该平台的导轨、一设于该平台的第一、二导引块、一滑设在该二导轨的支撑座、一设有一滑轨及一滑块单元并套设在该螺杆且可以带动该支撑座相对位移的螺帽单元所组成，可避免该螺杆产生挠曲现象之外，由于该螺帽单元在位移的过程中，相对于该支撑座具有自行移动的距离，而在某段行程中不会带动该支撑座产生连动，使得该螺帽单元在位移时具有较佳的稳定功效，以减少该螺帽单元在带动该支撑座同步位移时所产生的振动，提高该滚珠螺杆的使用年
2023-07-17
10
1.3MB
螺杆传动支撑装置.pdf

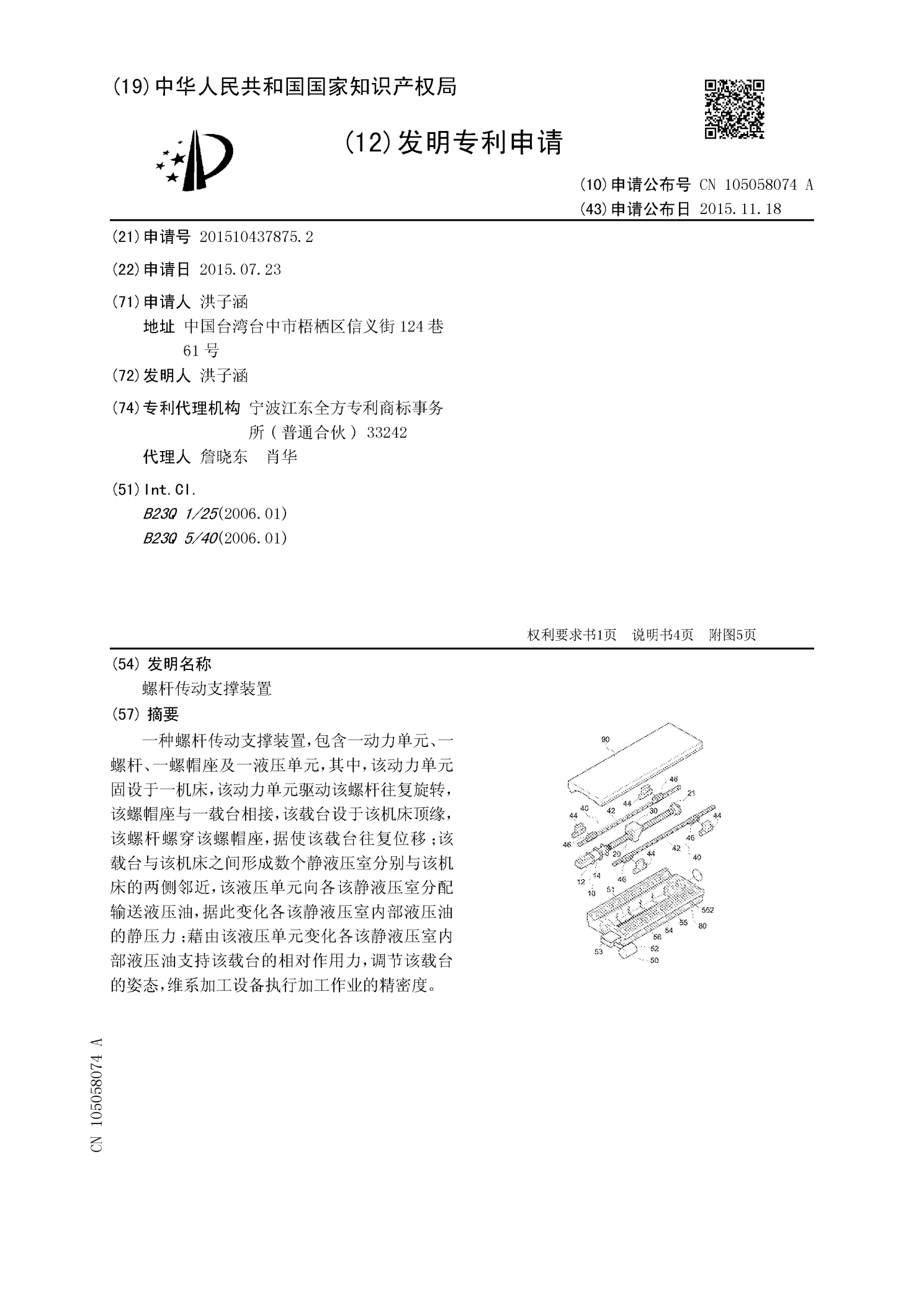

一种螺杆传动支撑装置，包含一动力单元、一螺杆、一螺帽座及一液压单元，其中，该动力单元固设于一机床，该动力单元驱动该螺杆往复旋转，该螺帽座与一载台相接，该载台设于该机床顶缘，该螺杆螺穿该螺帽座，据使该载台往复位移；该载台与该机床之间形成数个静液压室分别与该机床的两侧邻近，该液压单元向各该静液压室分配输送液压油，据此变化各该静液压室内部液压油的静压力；藉由该液压单元变化各该静液压室内部液压油支持该载台的相对作用力，调节该载台的姿态，维系加工设备执行加工作业的精密度。
2023-07-16
10
690KB
机床及其螺杆支撑装置.pdf
一种机床，包括一基座、安装在基座上的电机、连接该电机的螺杆、连接该螺杆的螺母、及连接该螺母的工作台，该机床还包括一设置在螺杆底部的螺杆支撑装置，该螺杆支撑装置包括一基座、安装在该基座上的支撑轮及压轮、安装在该基座及所述底座之间的弹簧、及安装在工作台底部位于所述螺母一侧的压块，所述弹簧向上推动该基座带动支撑轮支撑所述螺杆；当该螺母随螺杆转动移动靠近该螺杆支撑装置时，所述压块挤压所述压轮以带动基座及支撑轮向下移动，所述弹簧受压收缩变形，所述螺母在该基座及支撑轮上方通过；当该压轮脱离压块挤压后，所述弹簧向上推动
2023-10-19
10
3.1MB
无冲击滚珠丝杠辅助支撑装置.pdf
本申请提供一种无冲击滚珠丝杠辅助支撑装置，包括：设置于移动部件底面上的曲面压板；固定设置于机床床身上且位于所述滚珠丝杠下方的架体；和所述架体通过弹性部件连接的连接板，以使所述连接板能够朝向或远离所述架体运动；设置于所述连接板上的用于从所述滚珠丝杠下方对其进行支撑的第一滚轮；设置于所述连接板上的第二滚轮。该辅助支撑装置的曲面压板和第二滚轮处于非接触状态时，所述弹性部件处于舒张状态，所述第一滚轮和所述滚珠丝杠相互接触，以支撑所述滚珠丝杠；当二者处于接触状态时，所述弹性部件处于压缩状态，所述第二滚轮在相互接触的
2023-09-02
10
702KB
一种滚珠丝杠支撑装置.pdf
本申请提供了一种滚珠丝杠支撑装置，包括基板，还包括：支撑机构，设置在基板顶部，支撑机构顶部连接有工型架，支撑机构包括设置在基板顶部的第一支撑装置、第二支撑装置和第三支撑装置，第一支撑装置、第二支撑装置和第三支撑装置均包括连接在基板顶壁的减震组件，夹紧机构包括交错设置在支撑板顶壁的第一夹紧装置和第二夹紧装置，第一夹紧装置和第二夹紧装置与工型架相配合，用于对丝杠起到固定夹紧作用；本申请大大提高了该装置的夹紧效果，避免该装置不会出现晃动问题，且避免丝杠受到外力因本身刚性作用造成损坏，同时有效避免工作台行程较大导
2023-06-26
10
1MB
