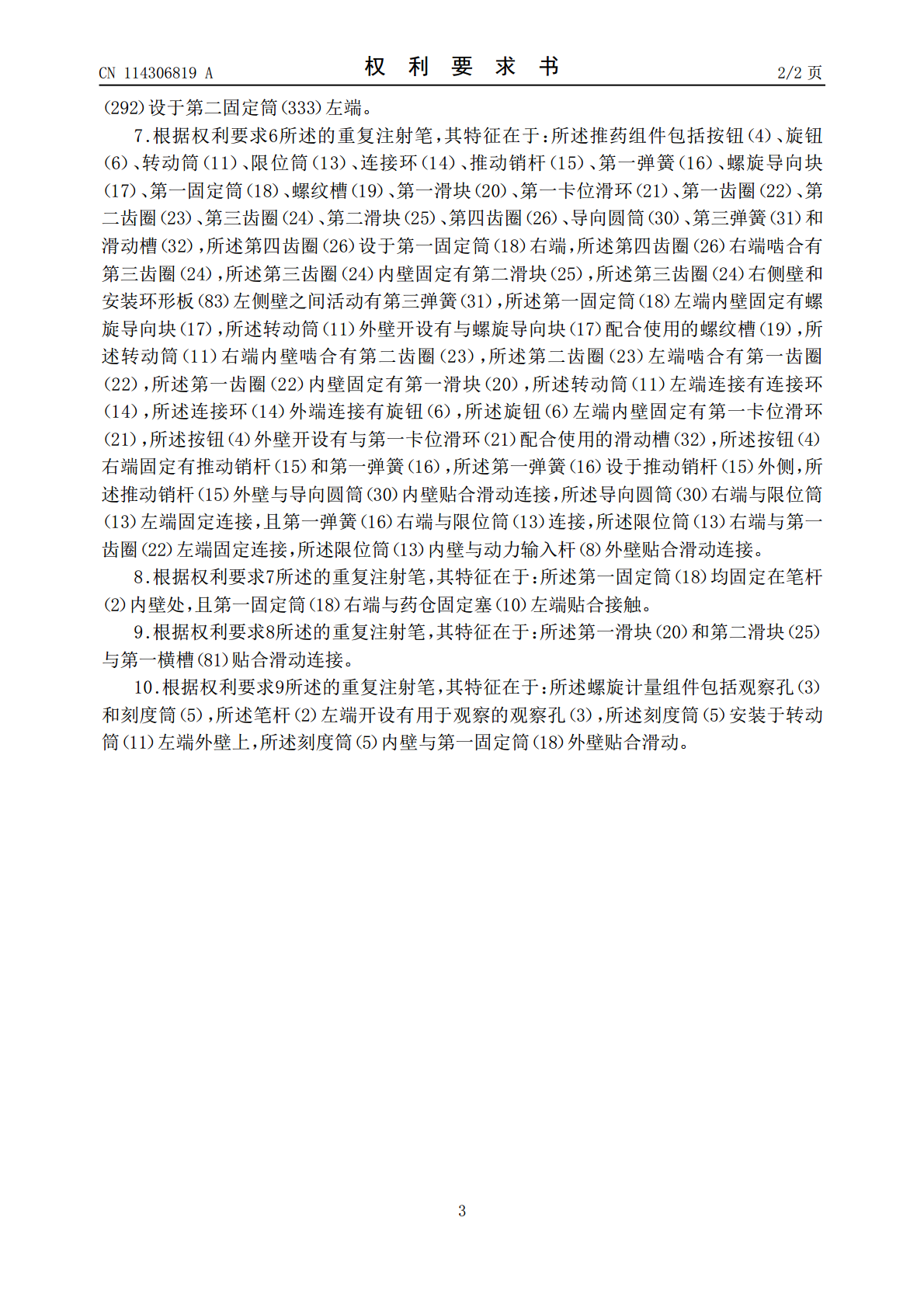

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114306819A(43)申请公布日2022.04.12(21)申请号202210120044.2(22)申请日2022.02.07(71)申请人常熟康信医疗器械有限公司地址215500江苏省苏州市常熟市董浜镇安康路1号(72)发明人陈锋(74)专利代理机构苏州市小巨人知识产权代理事务所(普通合伙)32415代理人杨小鑫(51)Int.Cl.A61M5/24(2006.01)A61M5/31(2006.01)F16D13/22(2006.01)权利要求书2页说明书6页附图7页(54)发明名称重复注射笔(57)摘要本发明公开了重复注射笔，涉及注射器领域，通过上述方式，包括笔帽、笔杆和卡式瓶，笔杆与笔帽插接，笔杆靠近笔帽和笔杆连接处固定有快拆机构，快拆机构内插接有卡式瓶，快拆机构连接有离合机构，笔帽连接有用于推药组件，且推药组件与离合机构活动连接，推药组件连接有螺旋计量组件；通过上述方式，本发明快拆机构实现快速装卡式瓶，使得更换变得更容易，同时，简化生产工艺，避免制作复杂的螺纹结构，此外，快拆机构拆卸方便，避免老式螺纹结构容易锁死的情况。CN114306819ACN114306819A权利要求书1/2页1.重复注射笔，包括笔帽（1）、笔杆（2）和卡式瓶（7），其特征在于：所述笔杆（2）与笔帽（1）插接，所述笔杆（2）靠近笔帽（1）和笔杆（2）连接处固定有快拆机构，所述快拆机构内插接有卡式瓶（7），所述快拆机构连接有离合机构，所述笔帽（1）连接有用于推药组件，且推药组件与离合机构活动连接，所述推药组件连接有螺旋计量组件。2.根据权利要求1所述的重复注射笔，其特征在于：所述快拆机构包括药仓（9）和药仓固定塞（10），所述药仓固定塞（10）卡接在笔杆（2）靠近笔帽（1）的端部处；所述药仓（9）外壁通过凸环与药仓固定塞（10）贴合接触，所述药仓（9）靠近药仓固定塞（10）端部沿着圆周方向等间距固定有药仓凸块（92），所述药仓凸块（92）前后端分别开设有药仓凸块安装引导斜口（93）和药仓凸块拆卸引导斜口（91）；所述药仓固定塞（10）靠近药仓（9）端部内壁沿着圆周等间距开设有药仓固定塞缺口（104），所述药仓固定塞（10）在药仓固定塞缺口（104）里端处固定有药仓固定塞凸台（103），所述药仓固定塞（10）在药仓固定塞凸台（103）里端处开设有与药仓凸块（92）配合使用的药仓凸块拆卸引导斜口（91），所述药仓固定塞凸台（103）端部开设有与药仓凸块拆卸引导斜口（91）配合使用的药仓凸块拆卸下引导斜口（102）。3.根据权利要求2所述的重复注射笔，其特征在于：所述离合机构包括动力输入杆（8）、螺杆（12）、第二弹簧（27）、动力输出离合齿轮（28）、离合支架（29）和螺杆转动支架（33）；所述离合支架（29）左侧壁沿着圆周方向均匀固定有支撑筒（291），所述支撑筒（291）左端内壁均匀固定有动力输出离合齿轮支撑块（292），所述支撑筒（291）在动力输出离合齿轮支撑块（292）的右端处固定有第二固定筒支撑块（293）；所述动力输出离合齿轮（28）内壁沿着圆周方向等间距固定有第二推动块（281），所述动力输出离合齿轮（28）右端与动力输出离合齿轮支撑块（292）左端贴合接触；所述螺杆转动支架（33）包括Z形杆（331）、第二固定筒（333）和安装环形板转动限位板（334），所述Z形杆（331）和安装环形板转动限位板（334）沿着圆周方向等间距安装于药仓固定塞（10）内壁，且安装环形板转动限位板（334）设于Z形杆（331）左侧，所述Z形杆（331）右端连接有第二固定筒（333），所述第二固定筒（333）内壁固定有驱动螺纹块（332），所述支撑筒（291）侧壁与Z形杆（331）侧壁贴合接触；所述第二弹簧（27）套在Z形杆（331）外侧，且第二弹簧（27）左端设于离合支架（29）左端顶部槽内；所述动力输入杆（8）左端连接有安装环形板（83），所述安装环形板（83）外壁与安装环形板转动限位板（334）内壁贴合滑动，所述安装环形板（83）右端连接有与动力输出离合齿轮（28）啮合连接的齿块（82），所述动力输入杆（8）外壁开设有第一横槽（81）；所述螺杆（12）设于动力输入杆（8）内，所述螺杆（12）与驱动螺纹块（332）配合使用，所述螺杆（12）侧壁开设有与第二推动块（281）滑动配合的第二横槽（122），所述螺杆（12）右端转动有用于推药的第一推动块（121）。4.根据权利要求3所述的重复注射笔，其特征在于：所述离合支架（29）右端突出部位与药仓（9）左端贴合接触。5.根据权利要求4所述的重复注射笔，其特征在于：所述第二固定筒（333）外壁与第二固定筒支撑块（293）内壁
