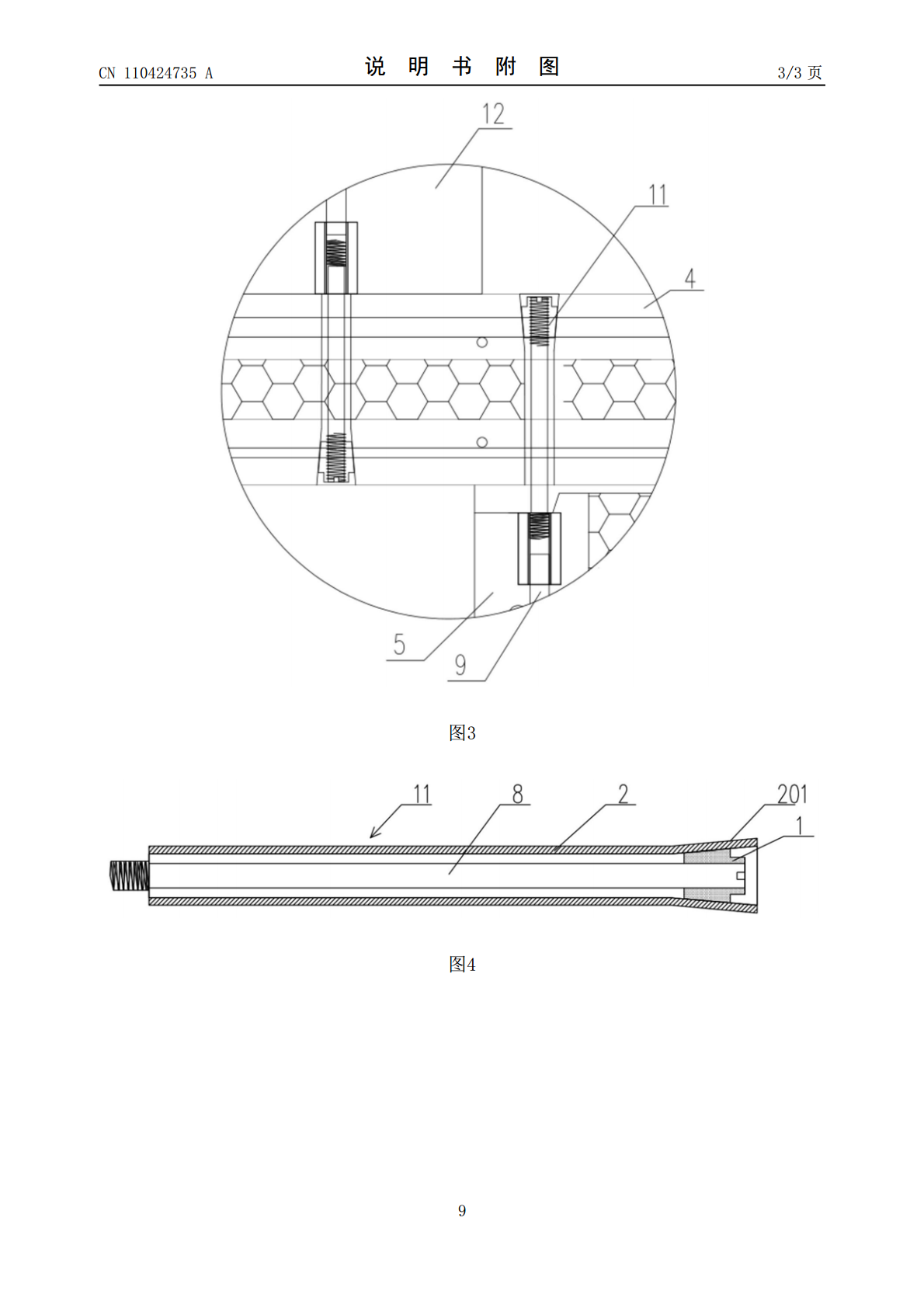

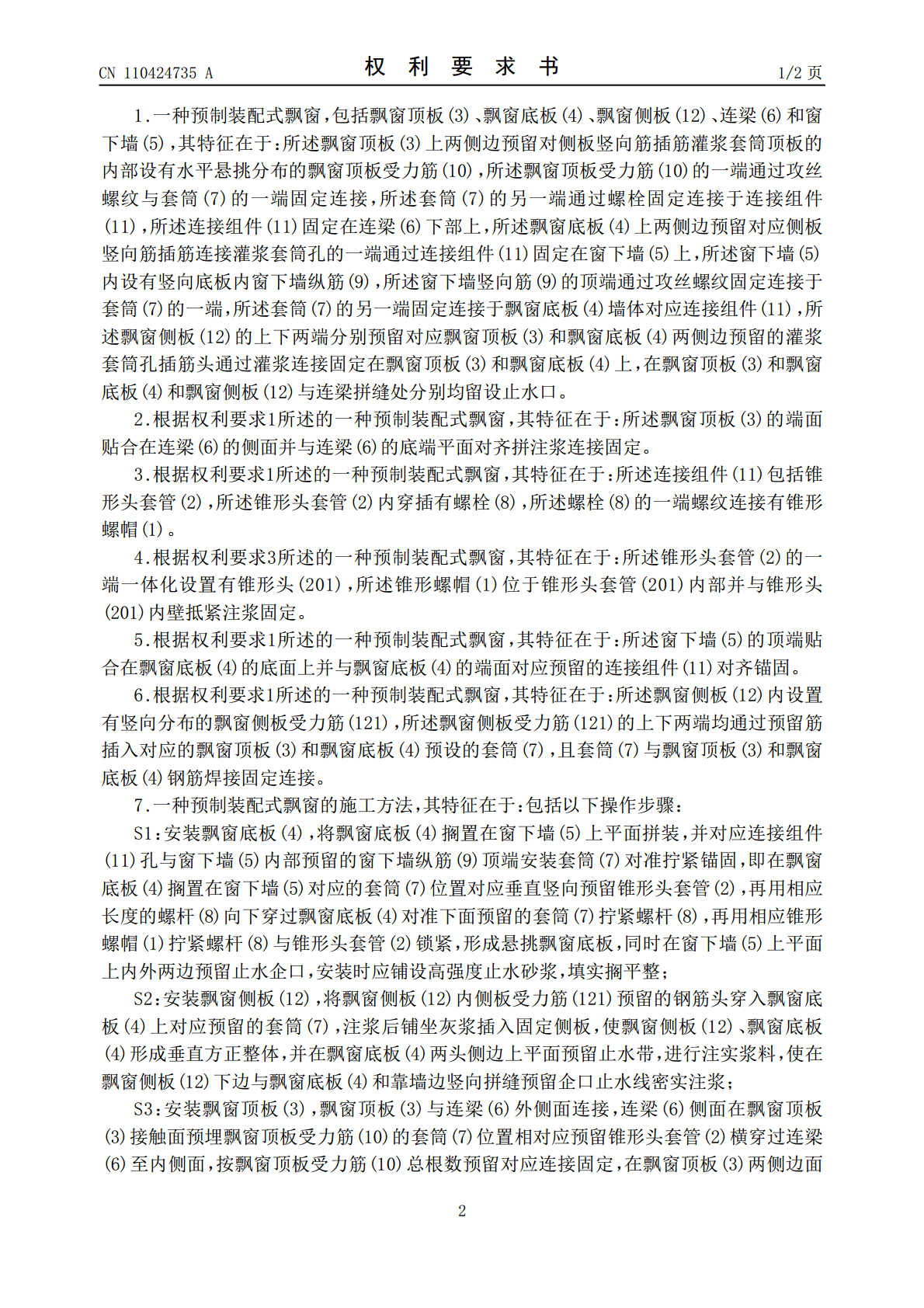

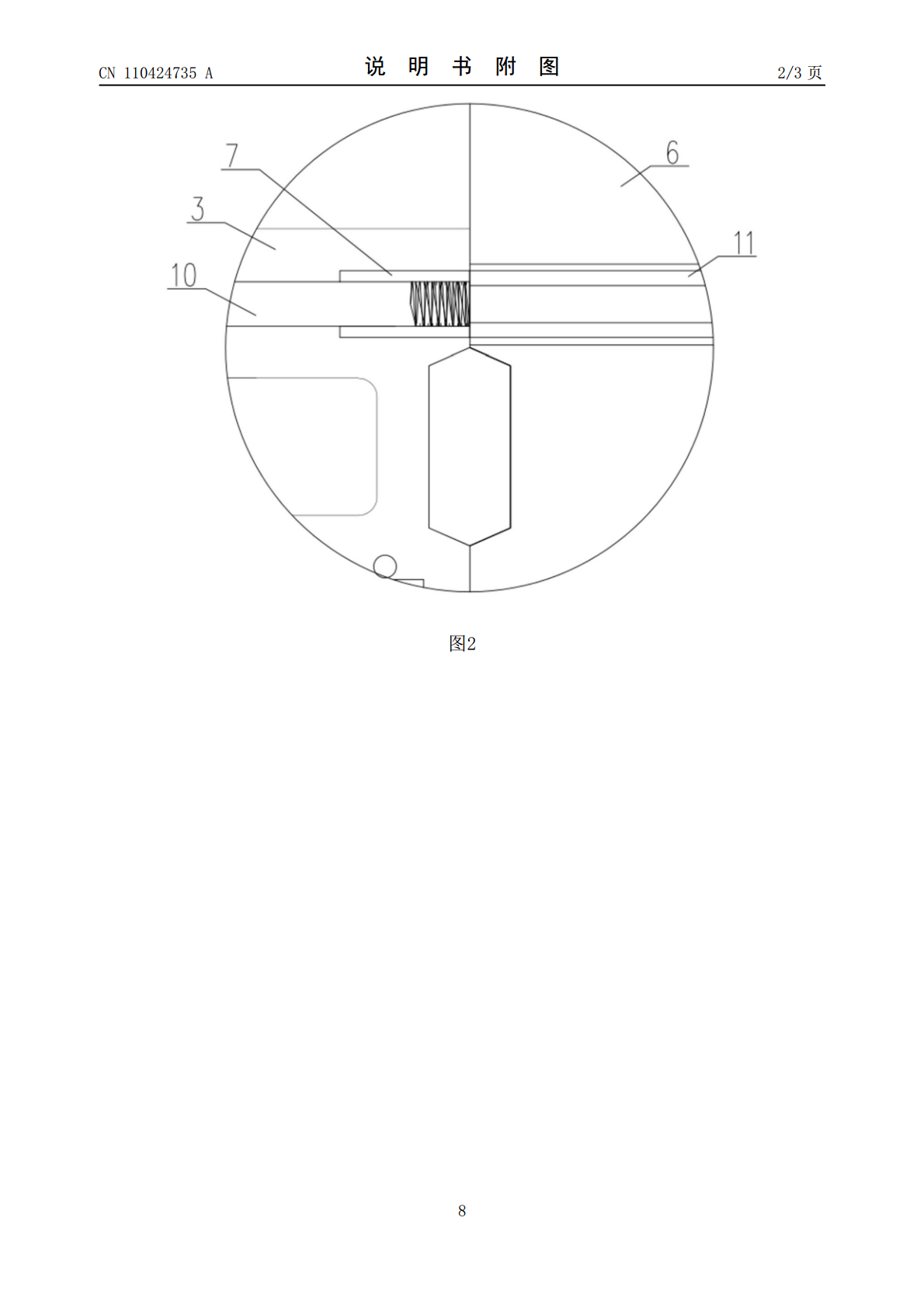

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110424735A(43)申请公布日2019.11.08(21)申请号201910738712.6(22)申请日2019.08.12(71)申请人南通联泷装配式建筑科技有限公司地址226000江苏省南通市海门市海门街道德新村五十二组38号内2号房(72)发明人龚祖平(51)Int.Cl.E04G13/06(2006.01)E04G21/14(2006.01)E04B1/343(2006.01)权利要求书2页说明书3页附图3页(54)发明名称一种预制装配式飘窗及施工方法(57)摘要本发明公开了一种预制装配式飘窗及施工方法，装配式飘窗包括飘窗顶板、飘窗底板、飘窗侧板和连梁，所述飘窗顶板上两侧预留对应两侧板竖向筋头插筋灌浆套筒孔内部设有水平悬挑分布的飘窗顶板受力筋同连接件与连梁连接悬挑，所述飘窗底板的一端通受力筋连接组件固定在窗下墙上。本发明采用锥形头螺帽连接和套筒预留对应底板两侧套筒孔的插筋连接头筋，分别对飘窗顶板、飘窗底板和飘窗侧板与连梁和墙体进行装配连接成整体，提高了飘窗顶板、飘窗底板和飘窗侧板预连梁和墙体的装配效率，无需现场搭建浇筑模板，可实现自动化生产、制作、运输、堆放方便、不易损坏，飘窗顶板、飘窗底板和飘窗侧板采用预制式，在现场完成装配，效率高，固定牢靠。CN110424735ACN110424735A权利要求书1/2页1.一种预制装配式飘窗，包括飘窗顶板(3)、飘窗底板(4)、飘窗侧板(12)、连梁(6)和窗下墙(5)，其特征在于：所述飘窗顶板(3)上两侧边预留对侧板竖向筋插筋灌浆套筒顶板的内部设有水平悬挑分布的飘窗顶板受力筋(10)，所述飘窗顶板受力筋(10)的一端通过攻丝螺纹与套筒(7)的一端固定连接，所述套筒(7)的另一端通过螺栓固定连接于连接组件(11)，所述连接组件(11)固定在连梁(6)下部上，所述飘窗底板(4)上两侧边预留对应侧板竖向筋插筋连接灌浆套筒孔的一端通过连接组件(11)固定在窗下墙(5)上，所述窗下墙(5)内设有竖向底板内窗下墙纵筋(9)，所述窗下墙竖向筋(9)的顶端通过攻丝螺纹固定连接于套筒(7)的一端，所述套筒(7)的另一端固定连接于飘窗底板(4)墙体对应连接组件(11)，所述飘窗侧板(12)的上下两端分别预留对应飘窗顶板(3)和飘窗底板(4)两侧边预留的灌浆套筒孔插筋头通过灌浆连接固定在飘窗顶板(3)和飘窗底板(4)上，在飘窗顶板(3)和飘窗底板(4)和飘窗侧板(12)与连梁拼缝处分别均留设止水口。2.根据权利要求1所述的一种预制装配式飘窗，其特征在于：所述飘窗顶板(3)的端面贴合在连梁(6)的侧面并与连梁(6)的底端平面对齐拼注浆连接固定。3.根据权利要求1所述的一种预制装配式飘窗，其特征在于：所述连接组件(11)包括锥形头套管(2)，所述锥形头套管(2)内穿插有螺栓(8)，所述螺栓(8)的一端螺纹连接有锥形螺帽(1)。4.根据权利要求3所述的一种预制装配式飘窗，其特征在于：所述锥形头套管(2)的一端一体化设置有锥形头(201)，所述锥形螺帽(1)位于锥形头套管(201)内部并与锥形头(201)内壁抵紧注浆固定。5.根据权利要求1所述的一种预制装配式飘窗，其特征在于：所述窗下墙(5)的顶端贴合在飘窗底板(4)的底面上并与飘窗底板(4)的端面对应预留的连接组件(11)对齐锚固。6.根据权利要求1所述的一种预制装配式飘窗，其特征在于：所述飘窗侧板(12)内设置有竖向分布的飘窗侧板受力筋(121)，所述飘窗侧板受力筋(121)的上下两端均通过预留筋插入对应的飘窗顶板(3)和飘窗底板(4)预设的套筒(7)，且套筒(7)与飘窗顶板(3)和飘窗底板(4)钢筋焊接固定连接。7.一种预制装配式飘窗的施工方法，其特征在于：包括以下操作步骤：S1：安装飘窗底板(4)，将飘窗底板(4)搁置在窗下墙(5)上平面拼装，并对应连接组件(11)孔与窗下墙(5)内部预留的窗下墙纵筋(9)顶端安装套筒(7)对准拧紧锚固，即在飘窗底板(4)搁置在窗下墙(5)对应的套筒(7)位置对应垂直竖向预留锥形头套管(2)，再用相应长度的螺杆(8)向下穿过飘窗底板(4)对准下面预留的套筒(7)拧紧螺杆(8)，再用相应锥形螺帽(1)拧紧螺杆(8)与锥形头套管(2)锁紧，形成悬挑飘窗底板，同时在窗下墙(5)上平面上内外两边预留止水企口，安装时应铺设高强度止水砂浆，填实搁平整；S2：安装飘窗侧板(12)，将飘窗侧板(12)内侧板受力筋(121)预留的钢筋头穿入飘窗底板(4)上对应预留的套筒(7)，注浆后铺坐灰浆插入固定侧板，使飘窗侧板(12)、飘窗底板(4)形成垂直方正整体，并在飘窗底板(4)两头侧边上平面预留止水带，进行注实浆料，使在飘窗侧板(12)下边与飘窗底
