一种提高安全性的切割固定底座.pdf

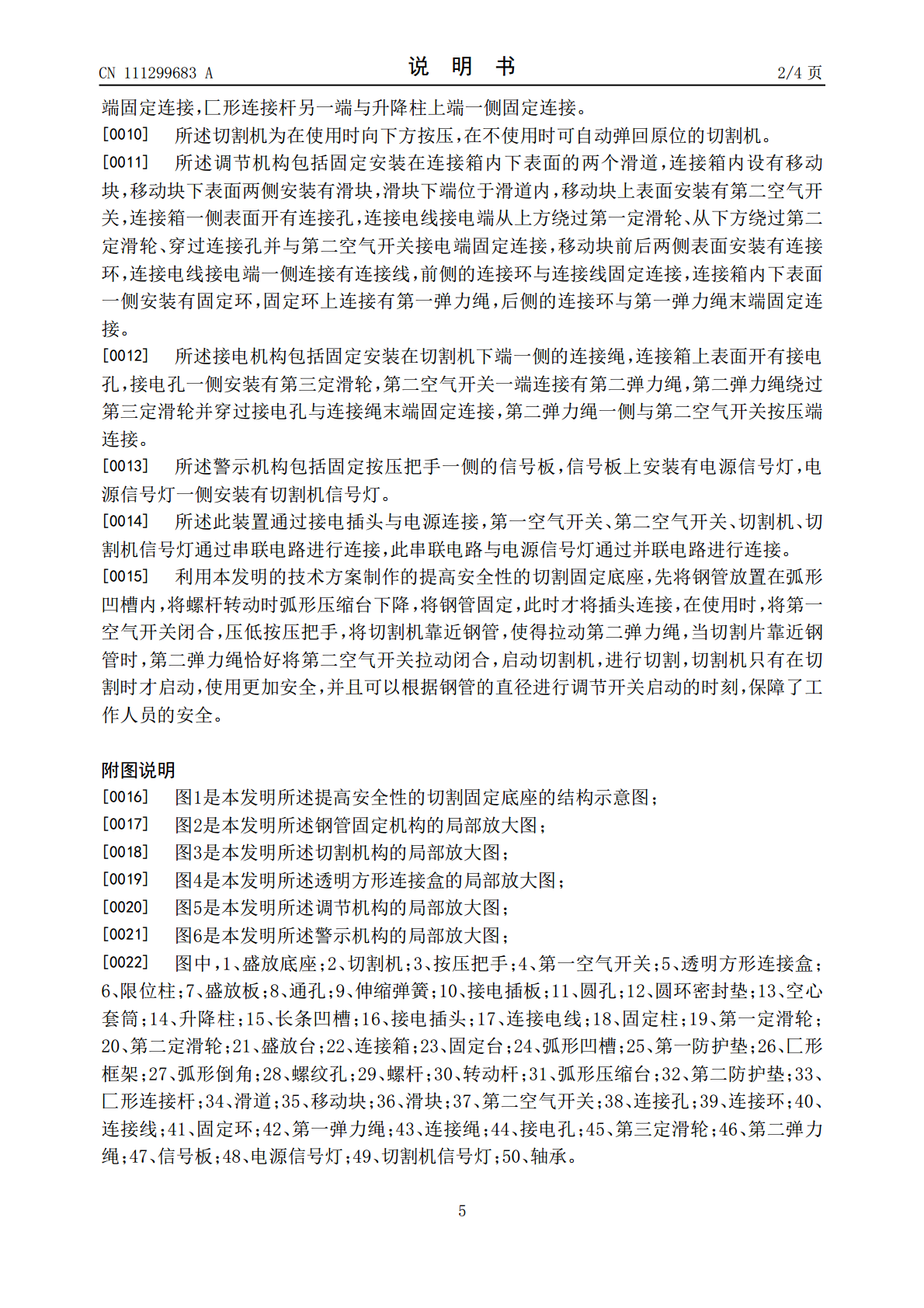

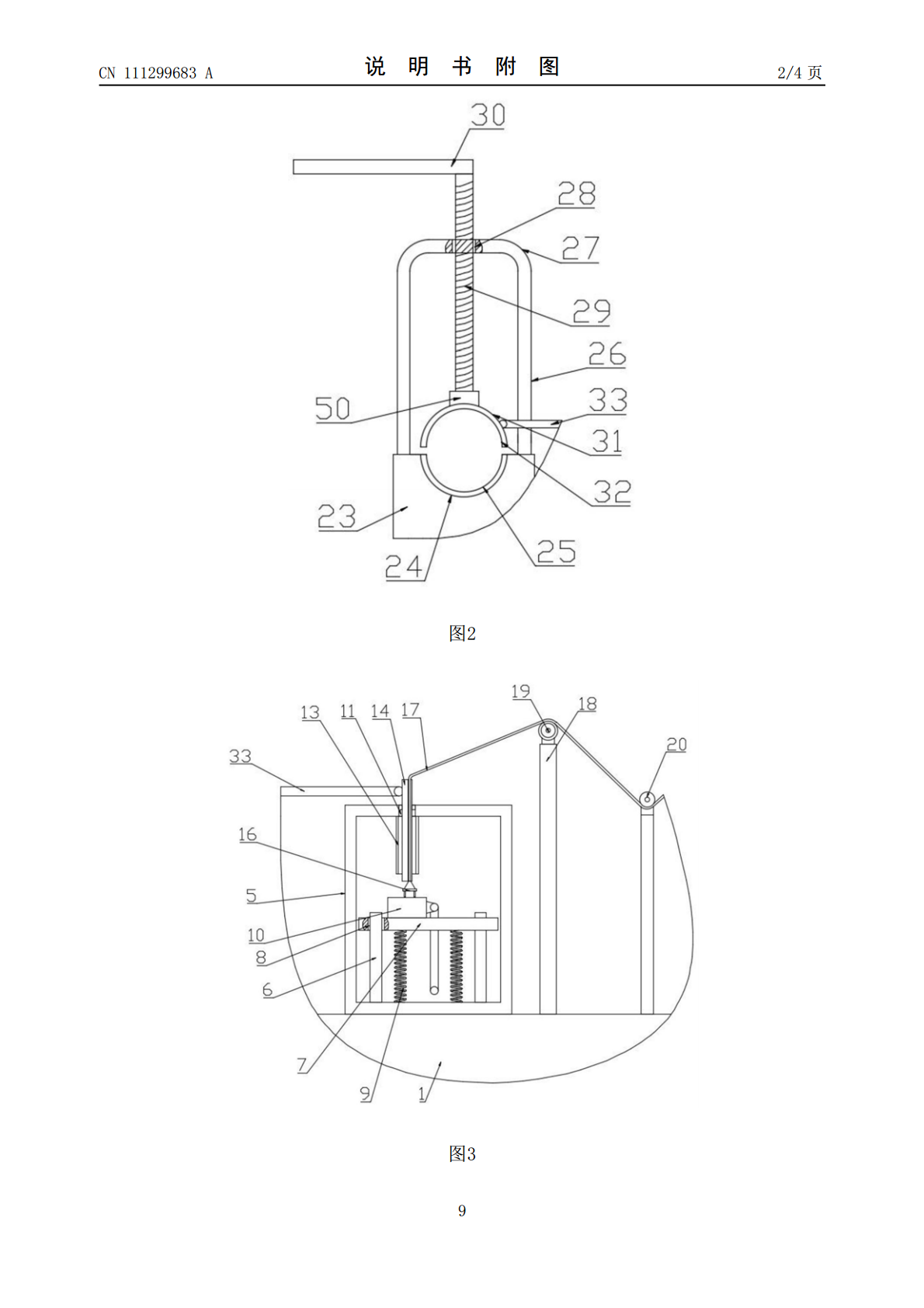

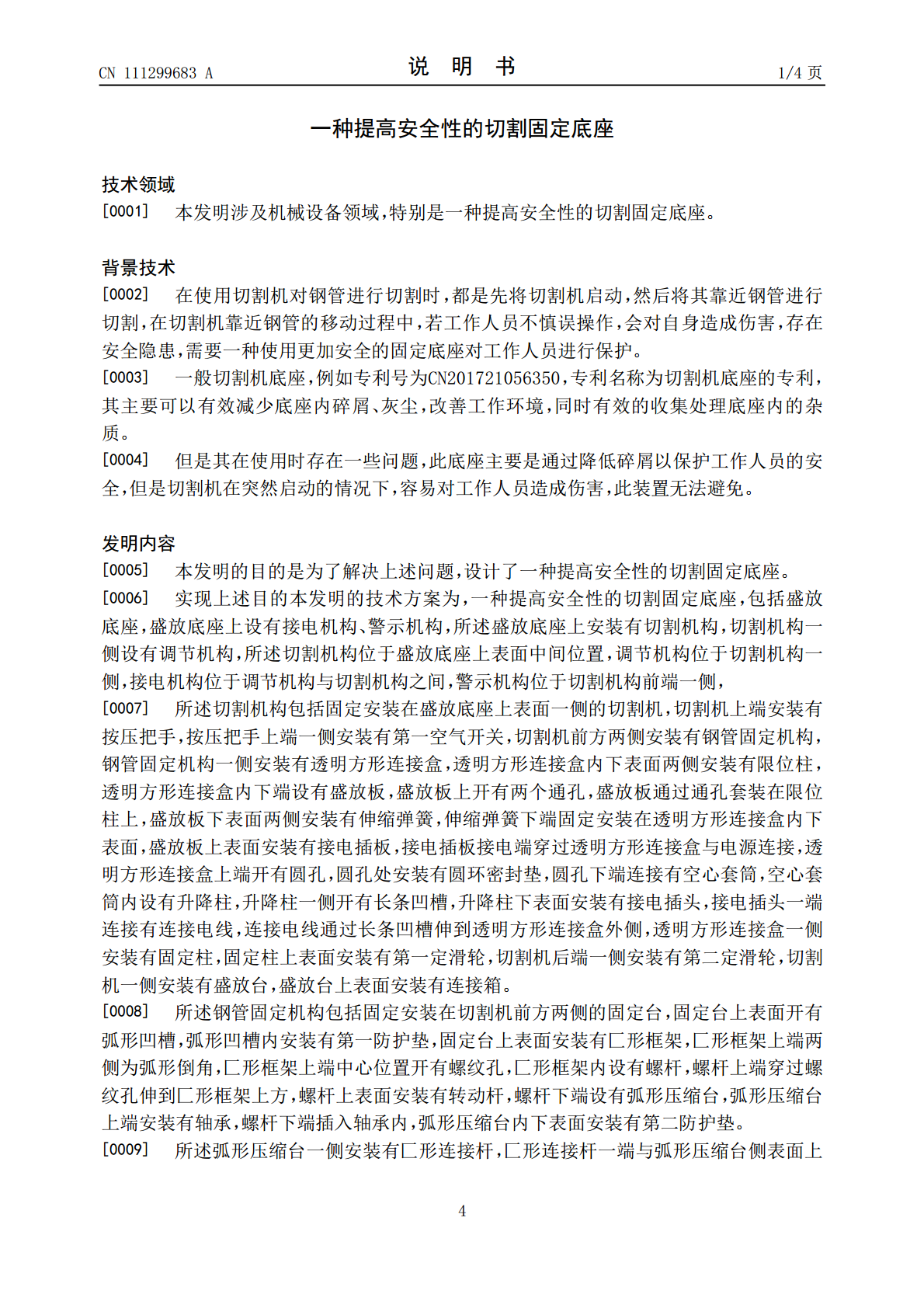

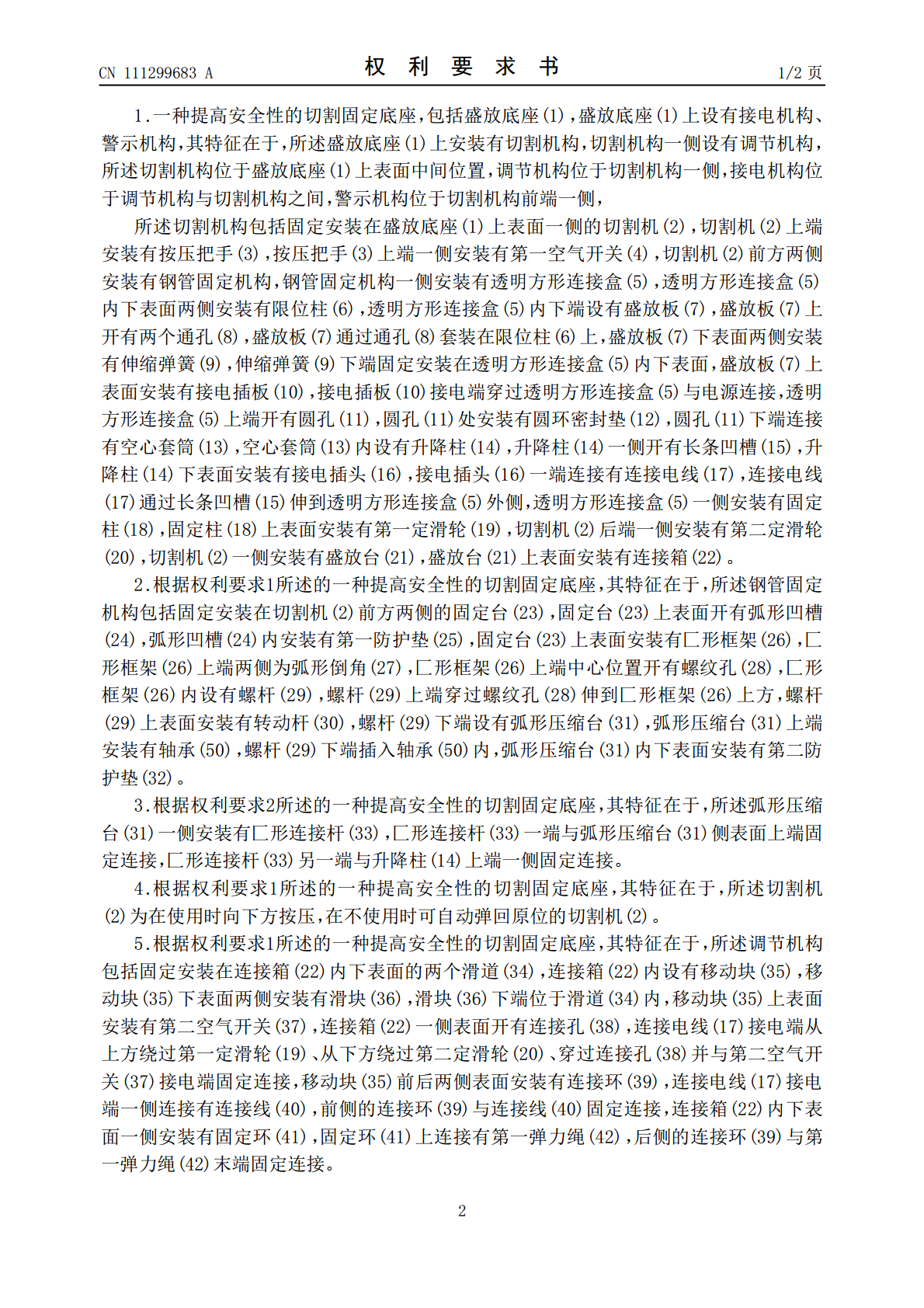

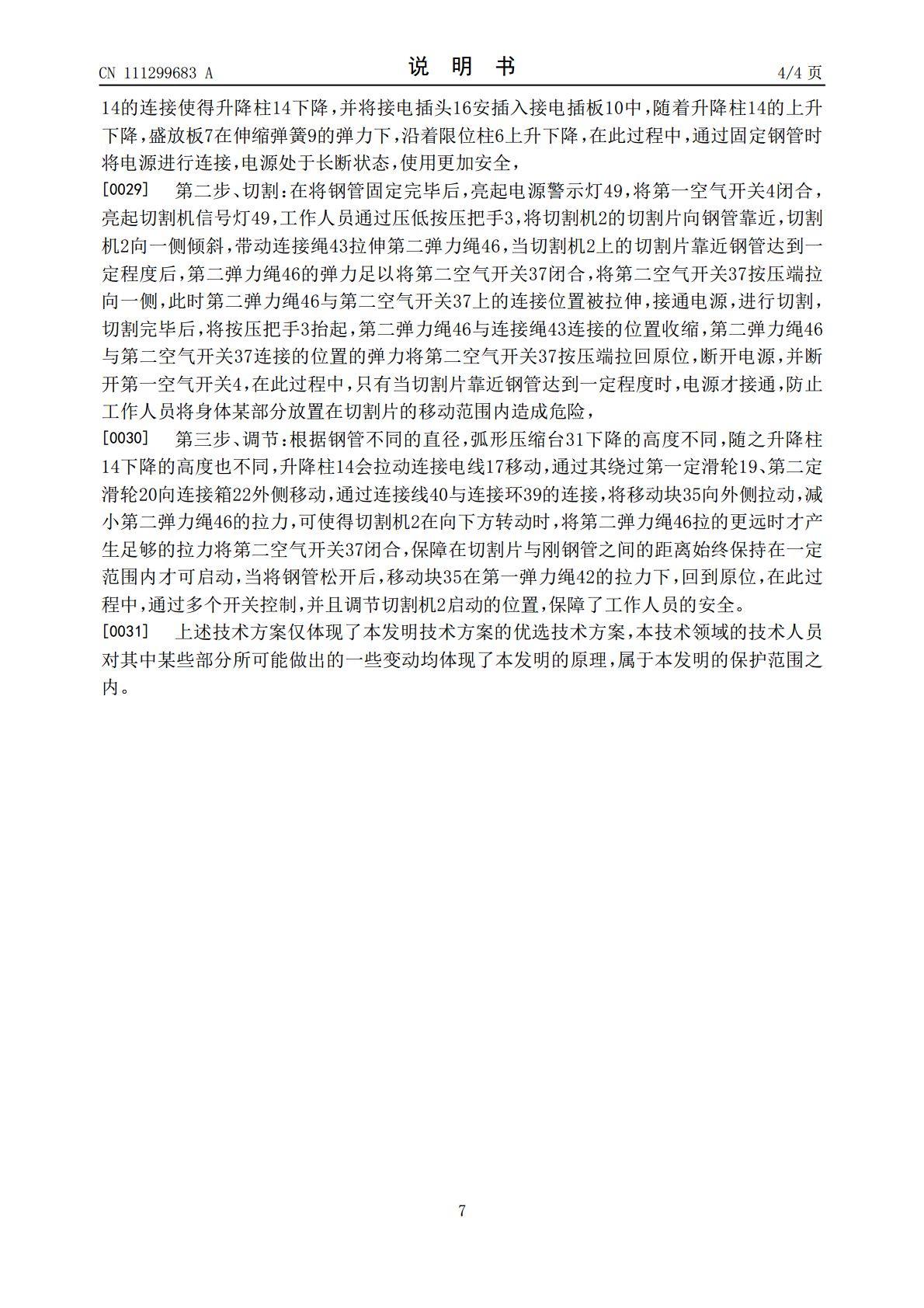

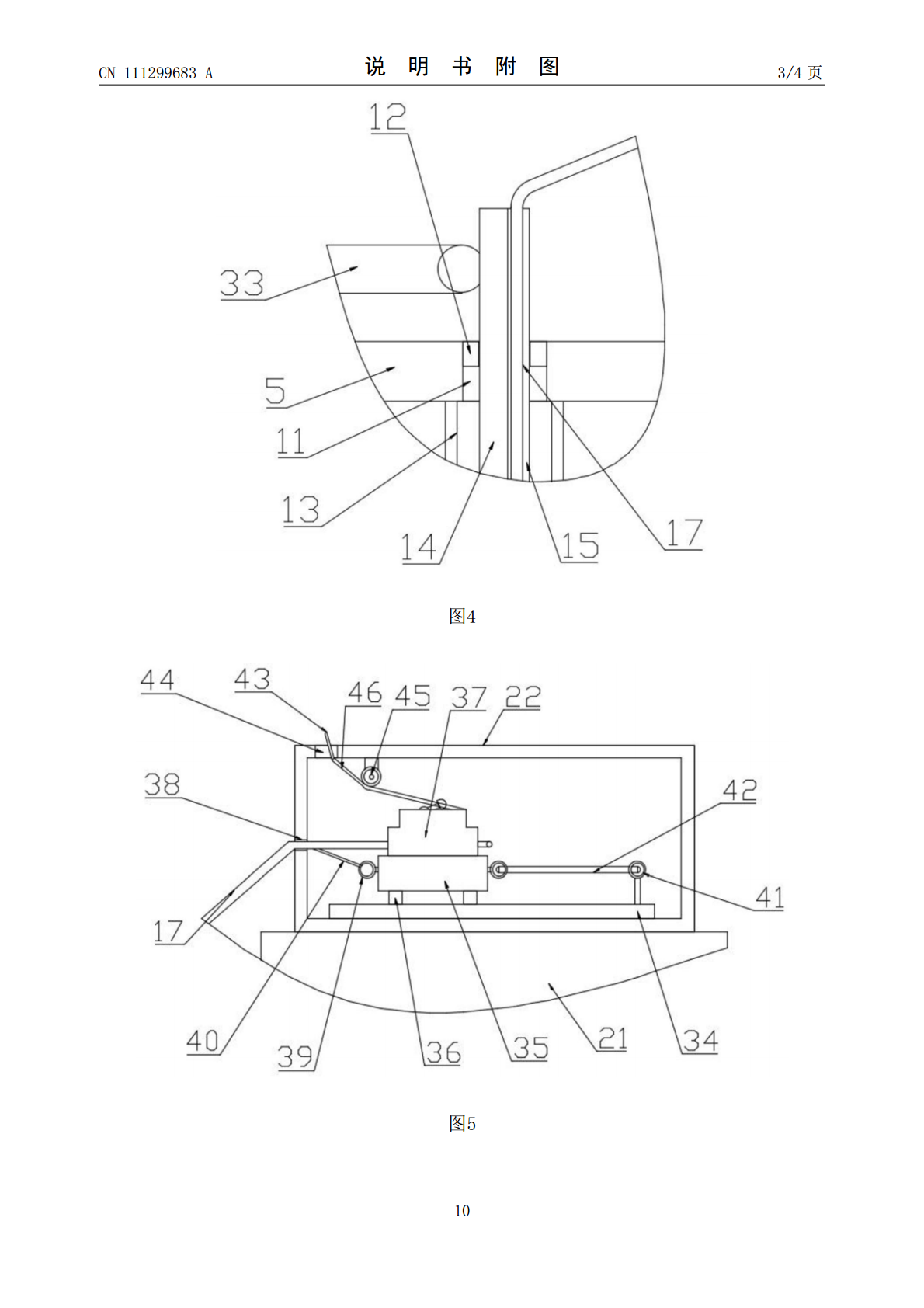

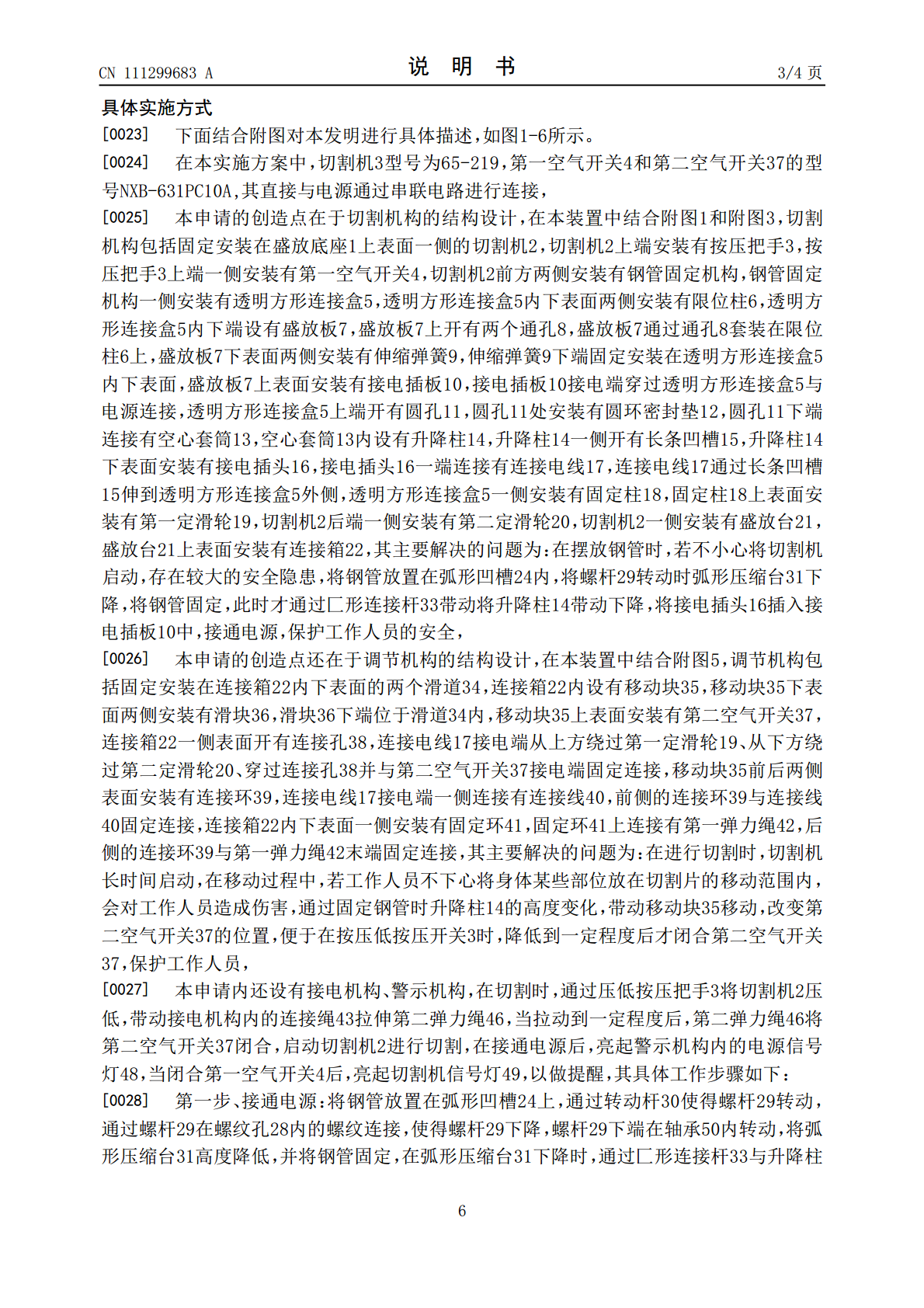

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111299683A(43)申请公布日2020.06.19(21)申请号202010178841.7(22)申请日2020.03.15(71)申请人河北源泷科技有限公司地址050000河北省石家庄市高新区国械堂产业园A2号楼801(72)发明人于洪涛周建洲何文杰张庆琳李海光(74)专利代理机构北京兆君联合知识产权代理事务所(普通合伙)11333代理人郑学成(51)Int.Cl.B23D21/00(2006.01)B23D33/00(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种提高安全性的切割固定底座(57)摘要本发明公开了一种提高安全性的切割固定底座，涉及机械设备领域，其主要解决了在切割钢管时，由于电机启动后一直转动，在移动时存在安全隐患的问题，此装置主要包括盛放底座，盛放底座上设有接电机构、警示机构、切割机构、调节机构，在使用时，先将钢管放置在弧形凹槽内，将螺杆转动时弧形压缩台下降，将钢管固定，此时才将插头连接，在使用时，将第一空气开关闭合，压低按压把手，将切割机靠近钢管，使得拉动第二弹力绳，当切割片靠近钢管时，第二弹力绳恰好将第二空气开关拉动闭合，启动切割机，进行切割。本发明的有益效果是，切割机只有在切割时才启动，使用更加安全。CN111299683ACN111299683A权利要求书1/2页1.一种提高安全性的切割固定底座，包括盛放底座(1)，盛放底座(1)上设有接电机构、警示机构，其特征在于，所述盛放底座(1)上安装有切割机构，切割机构一侧设有调节机构，所述切割机构位于盛放底座(1)上表面中间位置，调节机构位于切割机构一侧，接电机构位于调节机构与切割机构之间，警示机构位于切割机构前端一侧，所述切割机构包括固定安装在盛放底座(1)上表面一侧的切割机(2)，切割机(2)上端安装有按压把手(3)，按压把手(3)上端一侧安装有第一空气开关(4)，切割机(2)前方两侧安装有钢管固定机构，钢管固定机构一侧安装有透明方形连接盒(5)，透明方形连接盒(5)内下表面两侧安装有限位柱(6)，透明方形连接盒(5)内下端设有盛放板(7)，盛放板(7)上开有两个通孔(8)，盛放板(7)通过通孔(8)套装在限位柱(6)上，盛放板(7)下表面两侧安装有伸缩弹簧(9)，伸缩弹簧(9)下端固定安装在透明方形连接盒(5)内下表面，盛放板(7)上表面安装有接电插板(10)，接电插板(10)接电端穿过透明方形连接盒(5)与电源连接，透明方形连接盒(5)上端开有圆孔(11)，圆孔(11)处安装有圆环密封垫(12)，圆孔(11)下端连接有空心套筒(13)，空心套筒(13)内设有升降柱(14)，升降柱(14)一侧开有长条凹槽(15)，升降柱(14)下表面安装有接电插头(16)，接电插头(16)一端连接有连接电线(17)，连接电线(17)通过长条凹槽(15)伸到透明方形连接盒(5)外侧，透明方形连接盒(5)一侧安装有固定柱(18)，固定柱(18)上表面安装有第一定滑轮(19)，切割机(2)后端一侧安装有第二定滑轮(20)，切割机(2)一侧安装有盛放台(21)，盛放台(21)上表面安装有连接箱(22)。2.根据权利要求1所述的一种提高安全性的切割固定底座，其特征在于，所述钢管固定机构包括固定安装在切割机(2)前方两侧的固定台(23)，固定台(23)上表面开有弧形凹槽(24)，弧形凹槽(24)内安装有第一防护垫(25)，固定台(23)上表面安装有匚形框架(26)，匚形框架(26)上端两侧为弧形倒角(27)，匚形框架(26)上端中心位置开有螺纹孔(28)，匚形框架(26)内设有螺杆(29)，螺杆(29)上端穿过螺纹孔(28)伸到匚形框架(26)上方，螺杆(29)上表面安装有转动杆(30)，螺杆(29)下端设有弧形压缩台(31)，弧形压缩台(31)上端安装有轴承(50)，螺杆(29)下端插入轴承(50)内，弧形压缩台(31)内下表面安装有第二防护垫(32)。3.根据权利要求2所述的一种提高安全性的切割固定底座，其特征在于，所述弧形压缩台(31)一侧安装有匚形连接杆(33)，匚形连接杆(33)一端与弧形压缩台(31)侧表面上端固定连接，匚形连接杆(33)另一端与升降柱(14)上端一侧固定连接。4.根据权利要求1所述的一种提高安全性的切割固定底座，其特征在于，所述切割机(2)为在使用时向下方按压，在不使用时可自动弹回原位的切割机(2)。5.根据权利要求1所述的一种提高安全性的切割固定底座，其特征在于，所述调节机构包括固定安装在连接箱(22)内下表面的两个滑道(34)，连接箱(22)内设有移动块(35)，移动块(35)下表面两侧安装有滑块(36)，滑块(36)下端位于滑道(34)
