一种轻质土生产装置及其自动控制方法.pdf

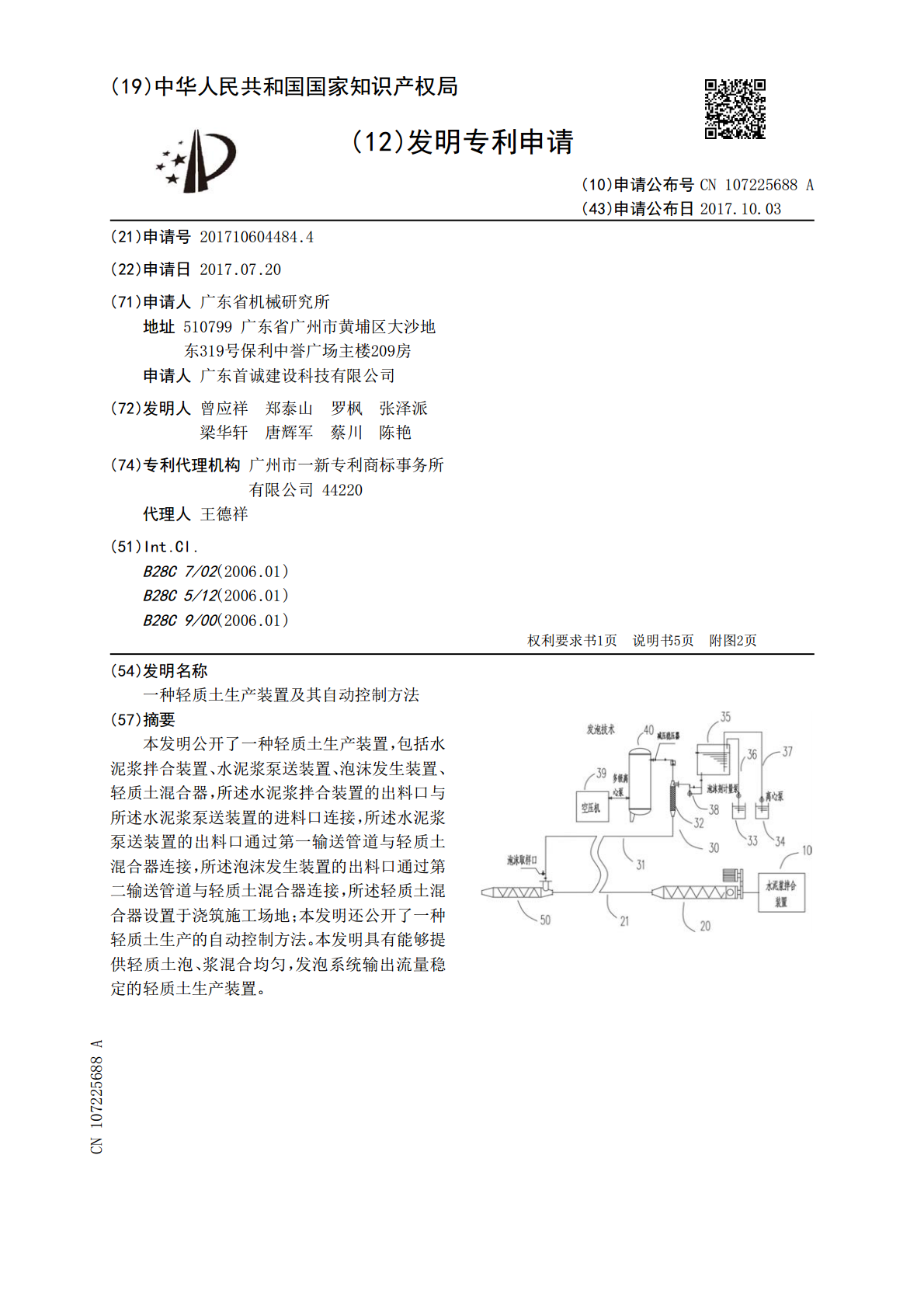

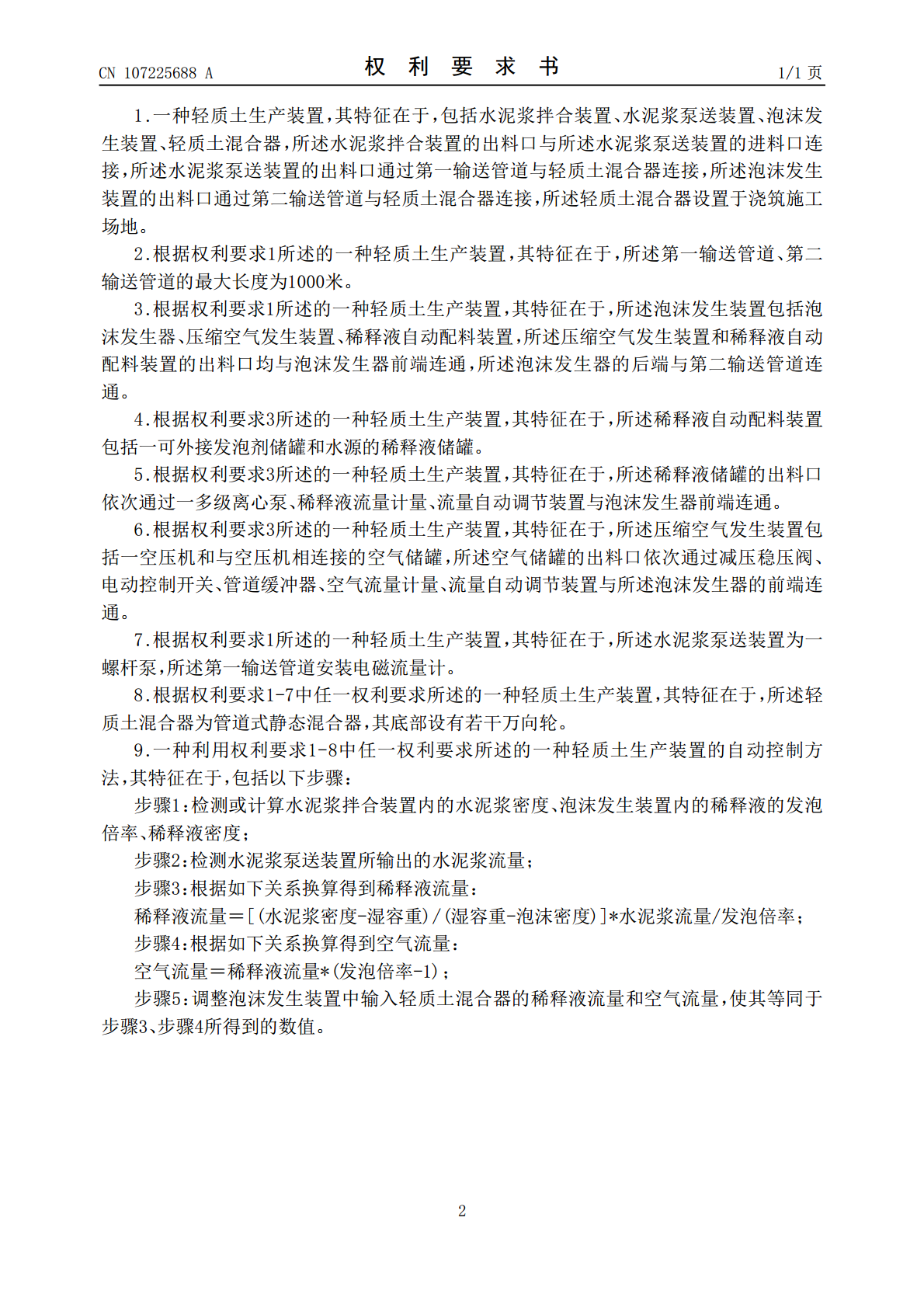

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107225688A(43)申请公布日2017.10.03(21)申请号201710604484.4(22)申请日2017.07.20(71)申请人广东省机械研究所地址510799广东省广州市黄埔区大沙地东319号保利中誉广场主楼209房申请人广东首诚建设科技有限公司(72)发明人曾应祥郑泰山罗枫张泽派梁华轩唐辉军蔡川陈艳(74)专利代理机构广州市一新专利商标事务所有限公司44220代理人王德祥(51)Int.Cl.B28C7/02(2006.01)B28C5/12(2006.01)B28C9/00(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种轻质土生产装置及其自动控制方法(57)摘要本发明公开了一种轻质土生产装置，包括水泥浆拌合装置、水泥浆泵送装置、泡沫发生装置、轻质土混合器，所述水泥浆拌合装置的出料口与所述水泥浆泵送装置的进料口连接，所述水泥浆泵送装置的出料口通过第一输送管道与轻质土混合器连接，所述泡沫发生装置的出料口通过第二输送管道与轻质土混合器连接，所述轻质土混合器设置于浇筑施工场地；本发明还公开了一种轻质土生产的自动控制方法。本发明具有能够提供轻质土泡、浆混合均匀，发泡系统输出流量稳定的轻质土生产装置。CN107225688ACN107225688A权利要求书1/1页1.一种轻质土生产装置，其特征在于，包括水泥浆拌合装置、水泥浆泵送装置、泡沫发生装置、轻质土混合器，所述水泥浆拌合装置的出料口与所述水泥浆泵送装置的进料口连接，所述水泥浆泵送装置的出料口通过第一输送管道与轻质土混合器连接，所述泡沫发生装置的出料口通过第二输送管道与轻质土混合器连接，所述轻质土混合器设置于浇筑施工场地。2.根据权利要求1所述的一种轻质土生产装置，其特征在于，所述第一输送管道、第二输送管道的最大长度为1000米。3.根据权利要求1所述的一种轻质土生产装置，其特征在于，所述泡沫发生装置包括泡沫发生器、压缩空气发生装置、稀释液自动配料装置，所述压缩空气发生装置和稀释液自动配料装置的出料口均与泡沫发生器前端连通，所述泡沫发生器的后端与第二输送管道连通。4.根据权利要求3所述的一种轻质土生产装置，其特征在于，所述稀释液自动配料装置包括一可外接发泡剂储罐和水源的稀释液储罐。5.根据权利要求3所述的一种轻质土生产装置，其特征在于，所述稀释液储罐的出料口依次通过一多级离心泵、稀释液流量计量、流量自动调节装置与泡沫发生器前端连通。6.根据权利要求3所述的一种轻质土生产装置，其特征在于，所述压缩空气发生装置包括一空压机和与空压机相连接的空气储罐，所述空气储罐的出料口依次通过减压稳压阀、电动控制开关、管道缓冲器、空气流量计量、流量自动调节装置与所述泡沫发生器的前端连通。7.根据权利要求1所述的一种轻质土生产装置，其特征在于，所述水泥浆泵送装置为一螺杆泵，所述第一输送管道安装电磁流量计。8.根据权利要求1-7中任一权利要求所述的一种轻质土生产装置，其特征在于，所述轻质土混合器为管道式静态混合器，其底部设有若干万向轮。9.一种利用权利要求1-8中任一权利要求所述的一种轻质土生产装置的自动控制方法，其特征在于，包括以下步骤：步骤1：检测或计算水泥浆拌合装置内的水泥浆密度、泡沫发生装置内的稀释液的发泡倍率、稀释液密度；步骤2：检测水泥浆泵送装置所输出的水泥浆流量；步骤3：根据如下关系换算得到稀释液流量：稀释液流量＝[(水泥浆密度-湿容重)/(湿容重-泡沫密度)]*水泥浆流量/发泡倍率；步骤4：根据如下关系换算得到空气流量：空气流量＝稀释液流量*(发泡倍率-1)；步骤5：调整泡沫发生装置中输入轻质土混合器的稀释液流量和空气流量，使其等同于步骤3、步骤4所得到的数值。2CN107225688A说明书1/5页一种轻质土生产装置及其自动控制方法技术领域[0001]本发明涉及建筑机械领域，更具体地说，它涉及一种轻质土生产装置及其自动控制方法。背景技术[0002]轻质土(泡沫混凝土)是通过发泡系统用机械方式充分发泡，并将泡沫与水泥浆均匀混合，然后经过泵送系统进行现浇施工或模具成型，经自然养护所形成的一种含有大量封闭气孔的新型轻质保温材料。轻质土的干体积密度相当于普通水泥混凝土的1/5～1/8，可减轻建筑物整体载荷；轻质土的多孔性使其具有低的弹性模量，从而使其对冲击载荷具有良好的吸收和分散作用；现浇轻质土吸水性小，相对独立的封闭气泡及良好的整体性，使其具有一定的防水性能。[0003]现有轻质土生产专用设备中泡沫系统、水泥浆混合输送系统、轻质土混合系统做成整机，再将混合后的轻质土远距离输送至浇筑施工场地。[0004]水泥浆输送泵输出压力要和泡沫发生器输出压力相等，轻质土的输出能力由两个
