改性太阳能电池背板及其制备方法.pdf

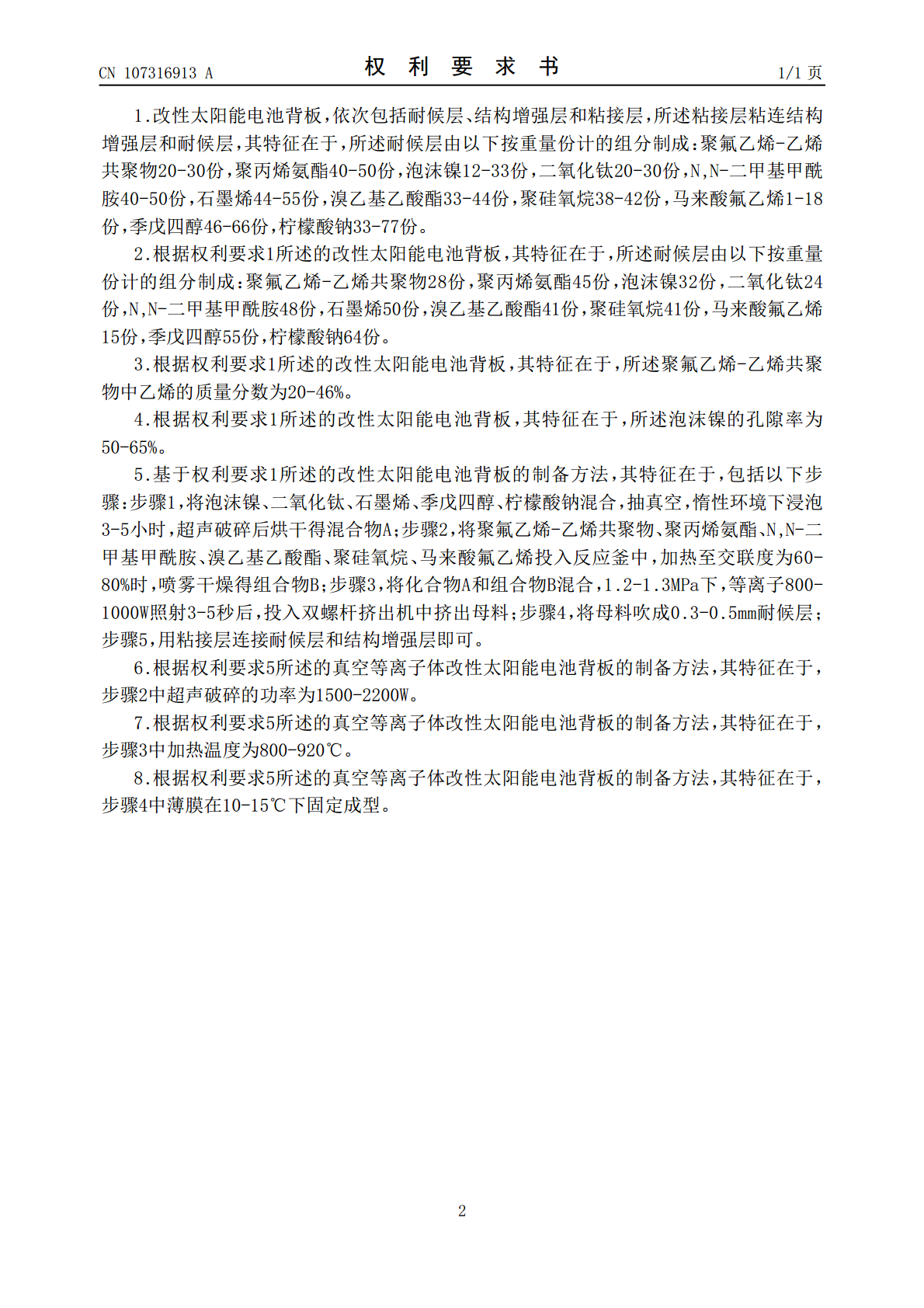

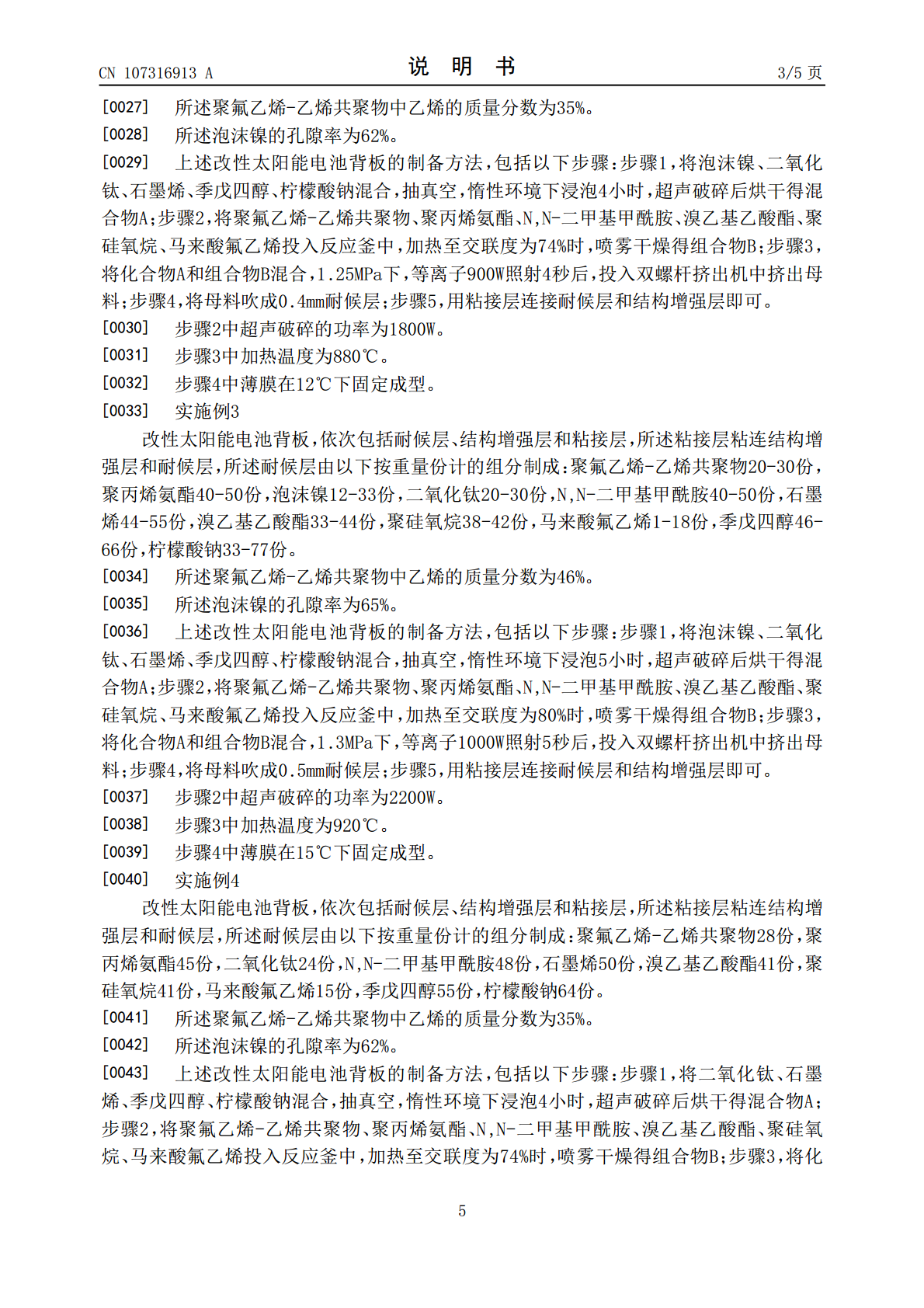

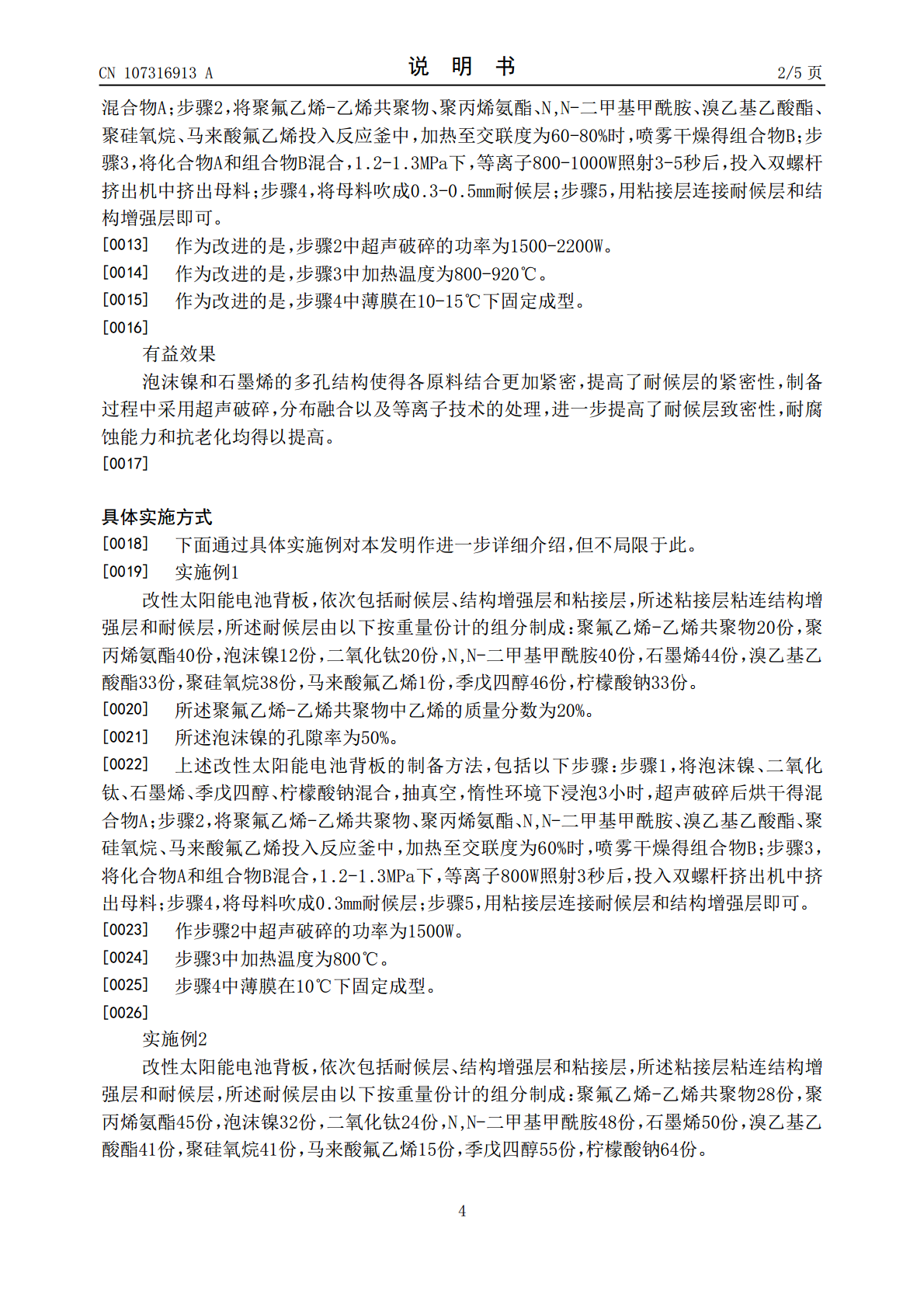

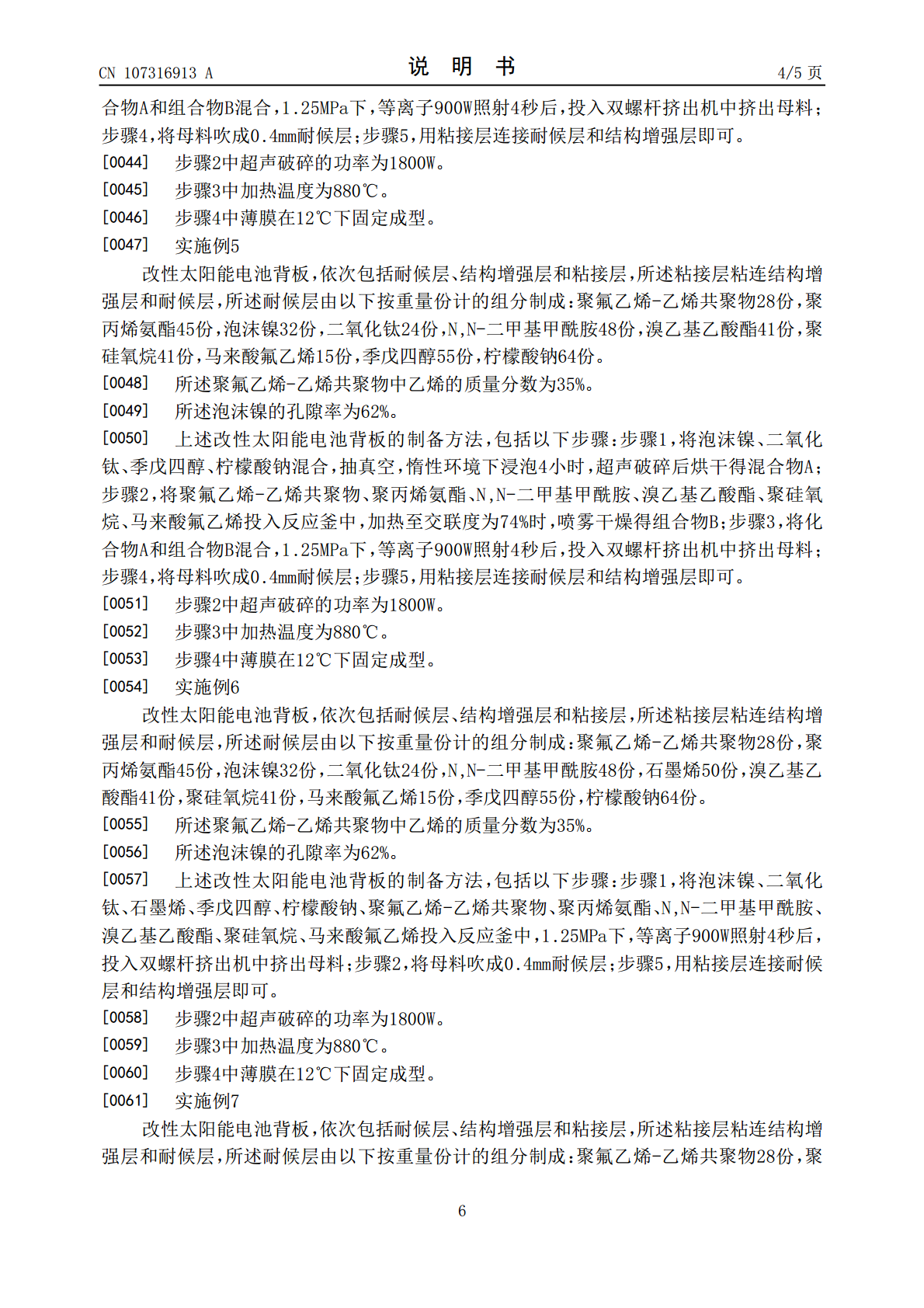

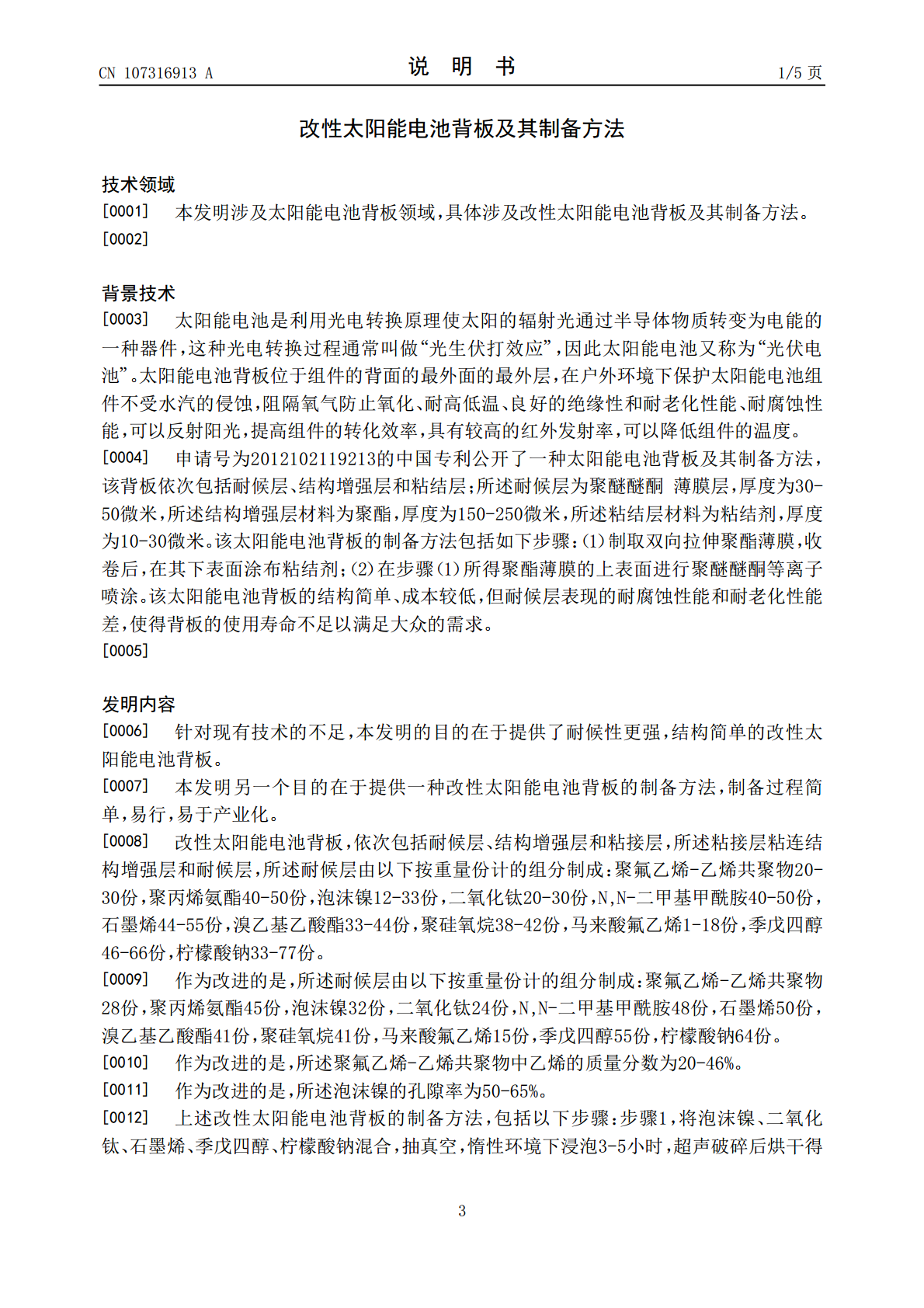

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107316913A(43)申请公布日2017.11.03(21)申请号201710337851.9(22)申请日2017.05.15(71)申请人江苏东昇光伏科技有限公司地址212400江苏省镇江市句容市郭庄镇机场路与空港大道交叉口处08幢(72)发明人卞祖慧庄益春贾敏陈宁(74)专利代理机构南京经纬专利商标代理有限公司32200代理人楼高潮(51)Int.Cl.H01L31/049(2014.01)H01L31/18(2006.01)权利要求书1页说明书5页(54)发明名称改性太阳能电池背板及其制备方法(57)摘要本发明公开了改性太阳能电池背板及其制备方法，该背板的耐候层由以下组分制成：聚氟乙烯-乙烯共聚物，聚丙烯氨酯，泡沫镍，二氧化钛，N,N-二甲基甲酰胺，石墨烯，溴乙基乙酸酯，聚硅氧烷，马来酸氟乙烯，季戊四醇，柠檬酸钠。制备方法：将泡沫镍、二氧化钛、石墨烯、季戊四醇、柠檬酸钠混合抽真空惰性环境下浸泡，破碎后烘干得混合物A；将聚氟乙烯-乙烯共聚物、聚丙烯氨酯、N,N-二甲基甲酰胺、溴乙基乙酸酯、聚硅氧烷、马来酸氟乙烯混合加热至交联度为60-80%时，干燥得组合物B；再将两者混合后再用等离子照射后吹成耐候层；用粘接层连接耐候层和结构增强层即可。本发明背板的使用寿命场，前景好。CN107316913ACN107316913A权利要求书1/1页1.改性太阳能电池背板，依次包括耐候层、结构增强层和粘接层，所述粘接层粘连结构增强层和耐候层，其特征在于，所述耐候层由以下按重量份计的组分制成：聚氟乙烯-乙烯共聚物20-30份，聚丙烯氨酯40-50份，泡沫镍12-33份，二氧化钛20-30份，N,N-二甲基甲酰胺40-50份，石墨烯44-55份，溴乙基乙酸酯33-44份，聚硅氧烷38-42份，马来酸氟乙烯1-18份，季戊四醇46-66份，柠檬酸钠33-77份。2.根据权利要求1所述的改性太阳能电池背板，其特征在于，所述耐候层由以下按重量份计的组分制成：聚氟乙烯-乙烯共聚物28份，聚丙烯氨酯45份，泡沫镍32份，二氧化钛24份，N,N-二甲基甲酰胺48份，石墨烯50份，溴乙基乙酸酯41份，聚硅氧烷41份，马来酸氟乙烯15份，季戊四醇55份，柠檬酸钠64份。3.根据权利要求1所述的改性太阳能电池背板，其特征在于，所述聚氟乙烯-乙烯共聚物中乙烯的质量分数为20-46%。4.根据权利要求1所述的改性太阳能电池背板，其特征在于，所述泡沫镍的孔隙率为50-65%。5.基于权利要求1所述的改性太阳能电池背板的制备方法，其特征在于，包括以下步骤：步骤1，将泡沫镍、二氧化钛、石墨烯、季戊四醇、柠檬酸钠混合，抽真空，惰性环境下浸泡3-5小时，超声破碎后烘干得混合物A；步骤2，将聚氟乙烯-乙烯共聚物、聚丙烯氨酯、N,N-二甲基甲酰胺、溴乙基乙酸酯、聚硅氧烷、马来酸氟乙烯投入反应釜中，加热至交联度为60-80%时，喷雾干燥得组合物B；步骤3，将化合物A和组合物B混合，1.2-1.3MPa下，等离子800-1000W照射3-5秒后，投入双螺杆挤出机中挤出母料；步骤4，将母料吹成0.3-0.5mm耐候层；步骤5，用粘接层连接耐候层和结构增强层即可。6.根据权利要求5所述的真空等离子体改性太阳能电池背板的制备方法，其特征在于，步骤2中超声破碎的功率为1500-2200W。7.根据权利要求5所述的真空等离子体改性太阳能电池背板的制备方法，其特征在于，步骤3中加热温度为800-920℃。8.根据权利要求5所述的真空等离子体改性太阳能电池背板的制备方法，其特征在于，步骤4中薄膜在10-15℃下固定成型。2CN107316913A说明书1/5页改性太阳能电池背板及其制备方法技术领域[0001]本发明涉及太阳能电池背板领域，具体涉及改性太阳能电池背板及其制备方法。[0002]背景技术[0003]太阳能电池是利用光电转换原理使太阳的辐射光通过半导体物质转变为电能的一种器件，这种光电转换过程通常叫做“光生伏打效应”，因此太阳能电池又称为“光伏电池”。太阳能电池背板位于组件的背面的最外面的最外层，在户外环境下保护太阳能电池组件不受水汽的侵蚀，阻隔氧气防止氧化、耐高低温、良好的绝缘性和耐老化性能、耐腐蚀性能，可以反射阳光，提高组件的转化效率，具有较高的红外发射率，可以降低组件的温度。[0004]申请号为2012102119213的中国专利公开了一种太阳能电池背板及其制备方法，该背板依次包括耐候层、结构增强层和粘结层；所述耐候层为聚醚醚酮薄膜层，厚度为30-50微米，所述结构增强层材料为聚酯，厚度为150-250微米，所述粘结层材料为粘结剂，厚度为10-30微米。该太阳能电池背板的制备方法包括如下步骤：（1）
