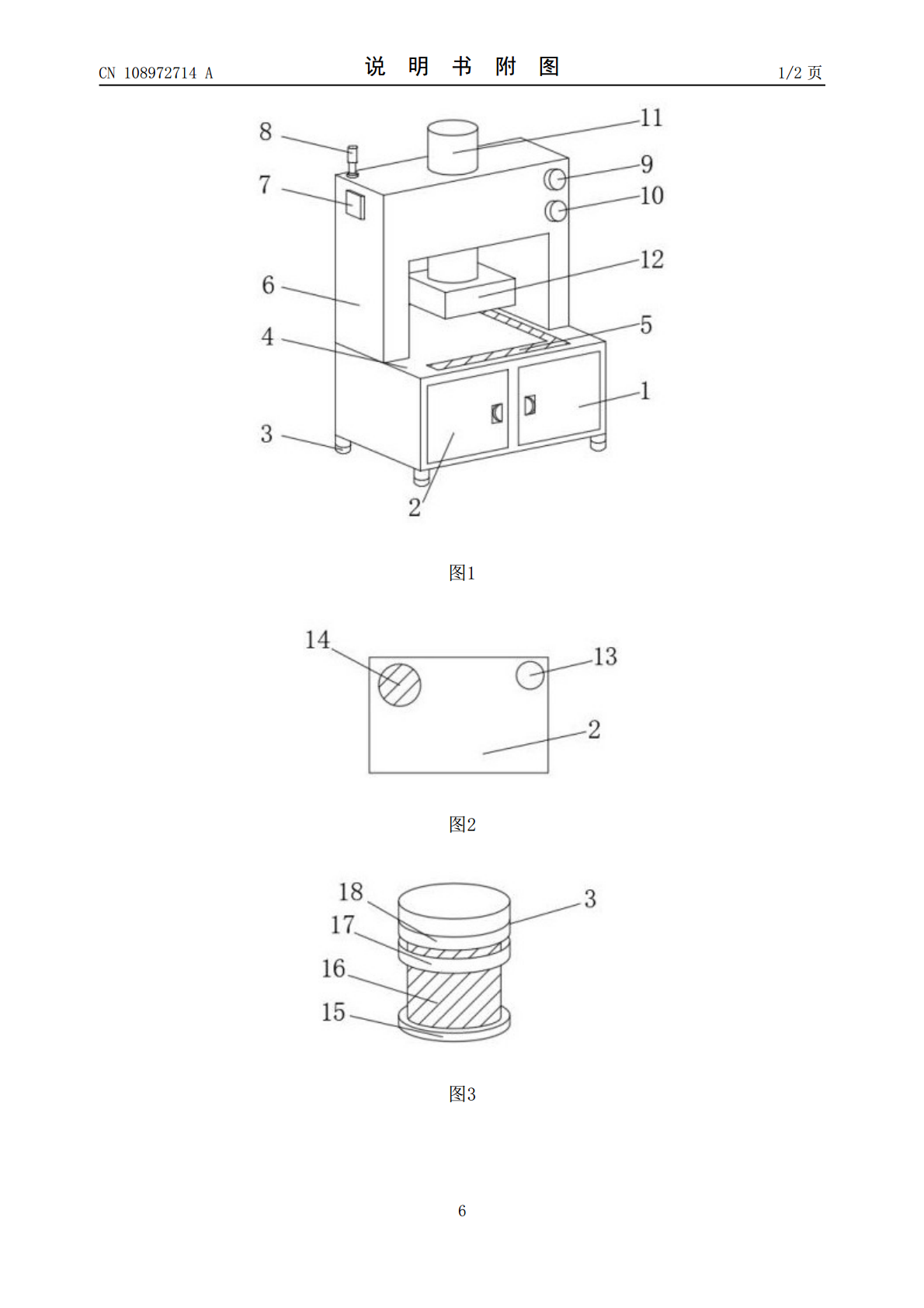

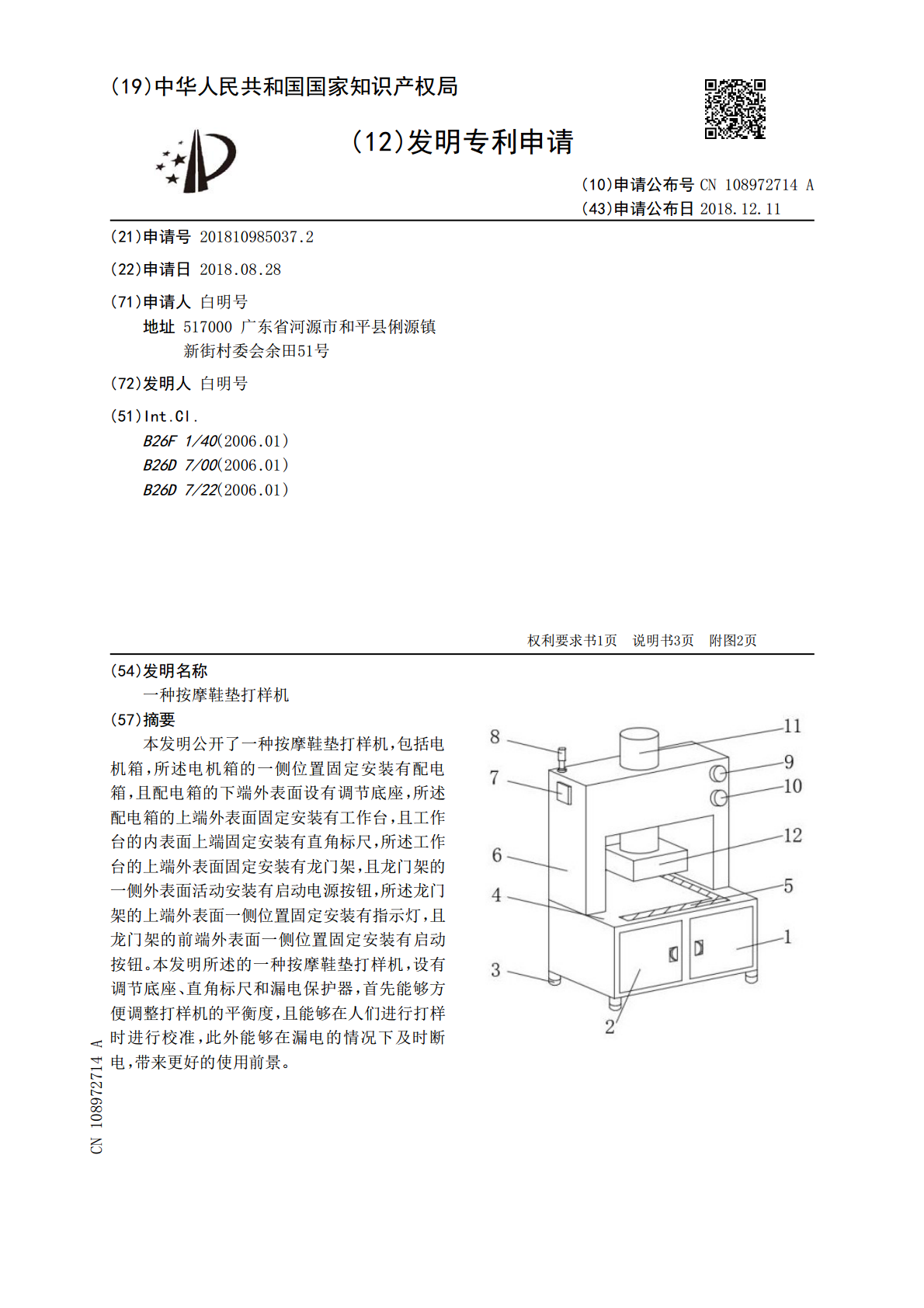

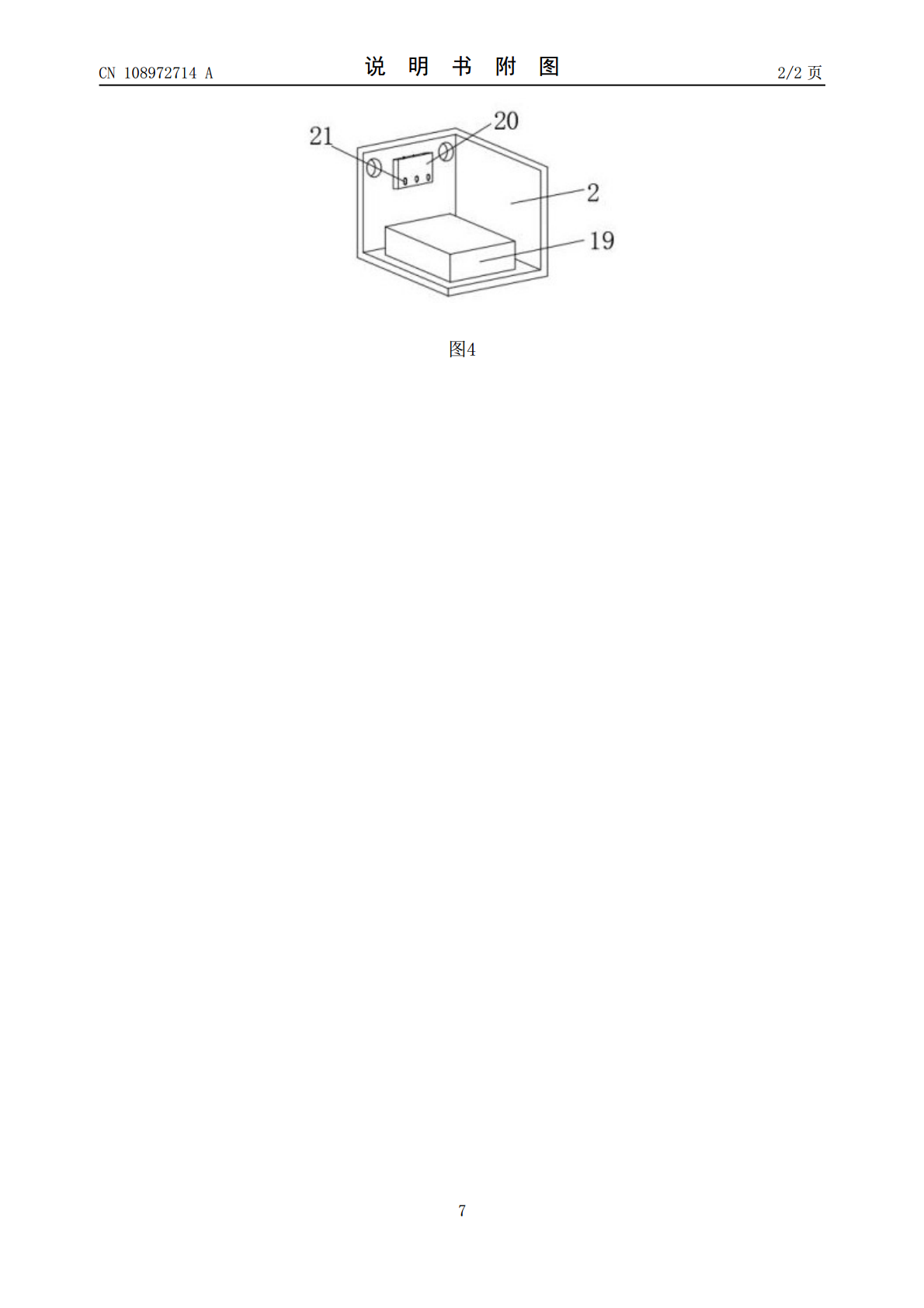

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108972714A(43)申请公布日2018.12.11(21)申请号201810985037.2(22)申请日2018.08.28(71)申请人白明号地址517000广东省河源市和平县俐源镇新街村委会余田51号(72)发明人白明号(51)Int.Cl.B26F1/40(2006.01)B26D7/00(2006.01)B26D7/22(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种按摩鞋垫打样机(57)摘要本发明公开了一种按摩鞋垫打样机，包括电机箱，所述电机箱的一侧位置固定安装有配电箱，且配电箱的下端外表面设有调节底座，所述配电箱的上端外表面固定安装有工作台，且工作台的内表面上端固定安装有直角标尺，所述工作台的上端外表面固定安装有龙门架，且龙门架的一侧外表面活动安装有启动电源按钮，所述龙门架的上端外表面一侧位置固定安装有指示灯，且龙门架的前端外表面一侧位置固定安装有启动按钮。本发明所述的一种按摩鞋垫打样机，设有调节底座、直角标尺和漏电保护器，首先能够方便调整打样机的平衡度，且能够在人们进行打样时进行校准，此外能够在漏电的情况下及时断电，带来更好的使用前景。CN108972714ACN108972714A权利要求书1/1页1.一种按摩鞋垫打样机，包括电机箱（1），其特征在于：所述电机箱（1）的一侧位置固定安装有配电箱（2），且配电箱（2）的下端外表面设有调节底座（3），所述配电箱（2）的上端外表面固定安装有工作台（4），且工作台（4）的内表面上端固定安装有直角标尺（5），所述工作台（4）的上端外表面固定安装有龙门架（6），且龙门架（6）的一侧外表面活动安装有启动电源按钮（7），所述龙门架（6）的上端外表面一侧位置固定安装有指示灯（8），且龙门架（6）的前端外表面一侧位置固定安装有启动按钮（9），且龙门架（6）的前端外表面一侧位置位于启动按钮（9）的下方位置固定安装有暂停按钮（10），所述龙门架（6）的内表面居中位置固定安装有压力柱（11），且压力柱（11）的下端外表面固定安装有模具（12），所述配电箱（2）的后端外表面靠近上方一侧位置固定安装有电线孔（13），且配电箱（2）的后端外表面靠近上方位于电线孔（13）的一侧位置固定安装有散热口（14），所述调节底座（3）的下端外表面固定安装有底盘（15），且底盘（15）的上端外表面固定安装有螺栓（16），所述螺栓（16）的外表面固定安装有次螺帽（17），且螺栓（16）的外表面位于次螺帽（17）的上方位置固定安装有主螺帽（18），所述配电箱（2）的内表面下端位置固定安装有控制箱（19），且配电箱（2）的内表面后端位置固定安装有漏电保护器（20），所述漏电保护器（20）的前端外表面靠近下方位置固定安装有输出三相接口（21）。2.根据权利要求1所述的一种按摩鞋垫打样机，其特征在于：所述启动电源按钮（7）的外表面设有绝缘胶套，绝缘胶套外表面设有若干组防滑纹。3.根据权利要求1所述的一种按摩鞋垫打样机，其特征在于：所述漏电保护器（20）的上端外表面设有输入三相接口，所述漏电保护器（20）的输出端与控制箱（19）的输入端电性连接，且控制箱（19）的输出端与启动按钮（9）和暂停按钮（10）的输入端电性连接。4.根据权利要求1所述的一种按摩鞋垫打样机，其特征在于：所述电机箱（1）内部设有动力电机，动力电机的输入端与控制箱（19）的输出端电性连接。5.根据权利要求1所述的一种按摩鞋垫打样机，其特征在于：所述直角标尺（5）与工作台（4）的连接方式为镶嵌式，且直角标尺（5）的外表面设有防锈涂层。6.根据权利要求1所述的一种按摩鞋垫打样机，其特征在于：所述配电箱（2）的前端外表面设有箱门，箱门的前端外表面一侧位置设有把手，箱门与配电箱（2）之间设有铰链。2CN108972714A说明书1/3页一种按摩鞋垫打样机技术领域[0001]本发明涉及打样机领域，特别涉及一种按摩鞋垫打样机。背景技术[0002]按摩鞋垫打样机是一种用于进行按摩鞋垫打样的机器，其打样精准度较高，打样速度快，具有较高的工作效率，但现有的按摩鞋垫打样机存在着一定的不足之处有待改善；现有的按摩鞋垫打样机在使用时存在一定的弊端，首先现有的按摩鞋垫打样机底座不能够进行调节高矮度，在地面不平的情况下会使打样机侧歪，在侧歪的情况下回影响打样的精准性，且没有较好的测量措施，在人们摆放时不能够进行角度对正，此外没有漏电保护措施，在万一发生漏电的情况下容易对人们造成危险，安全性不高，给实际使用带来了一定的不利影响，为此，我们提出一种按摩鞋垫打样机。发明内容[0003]本发明的主要目的在于提供一种按摩鞋垫打样机，可以有效解决背景技术中的问题。[0004]为实现
