一种用于智能手机充电的保护装置.pdf

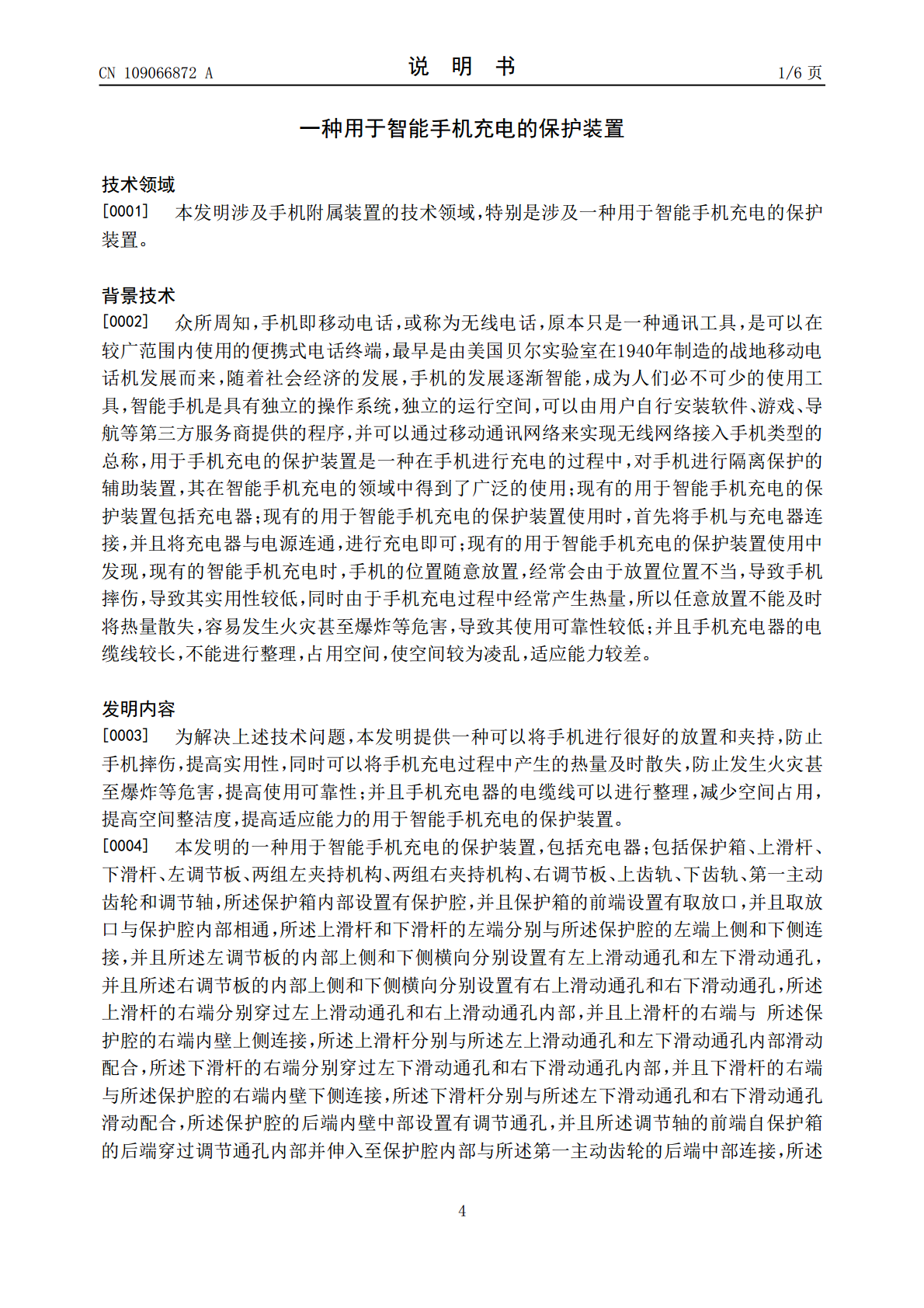

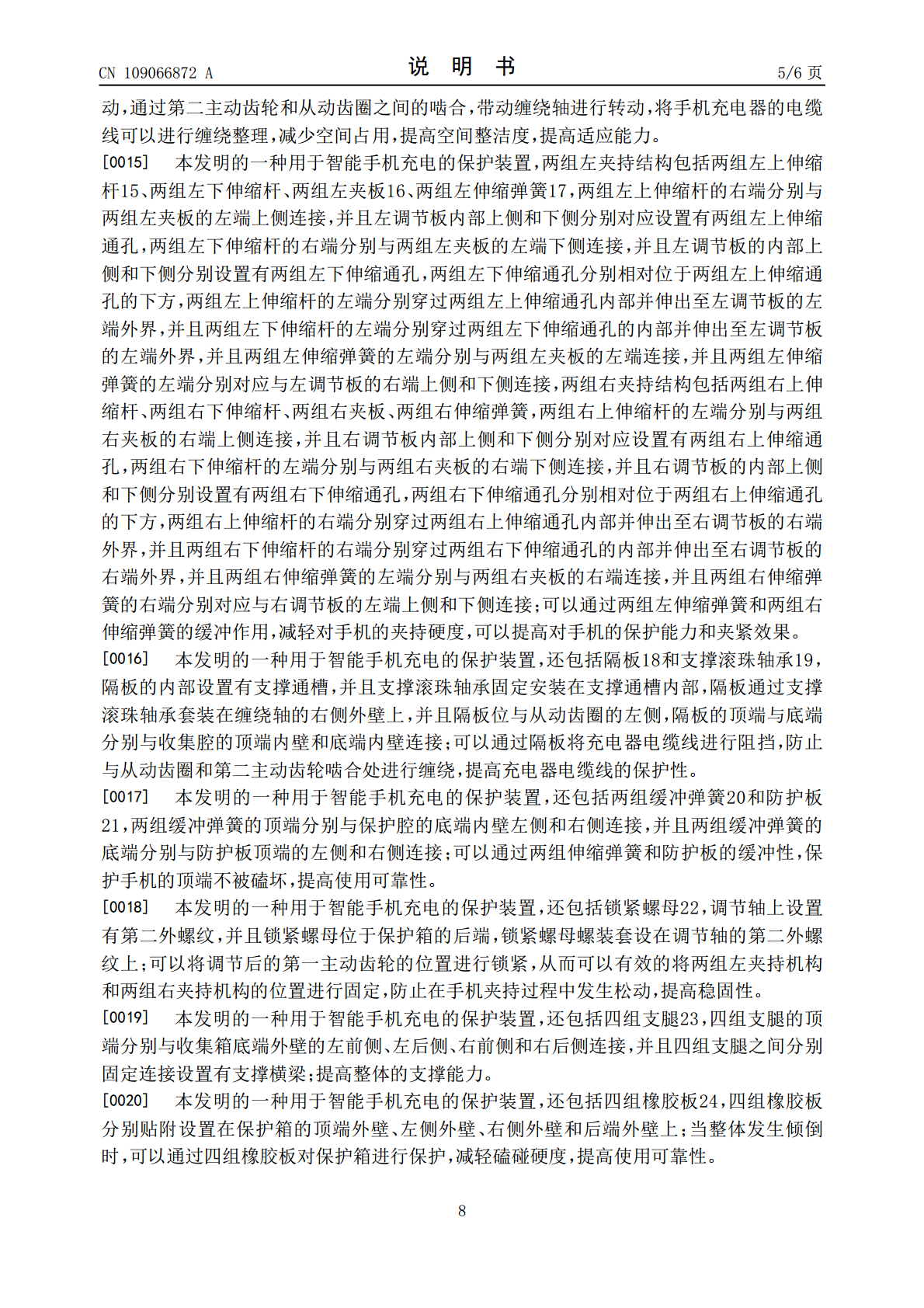

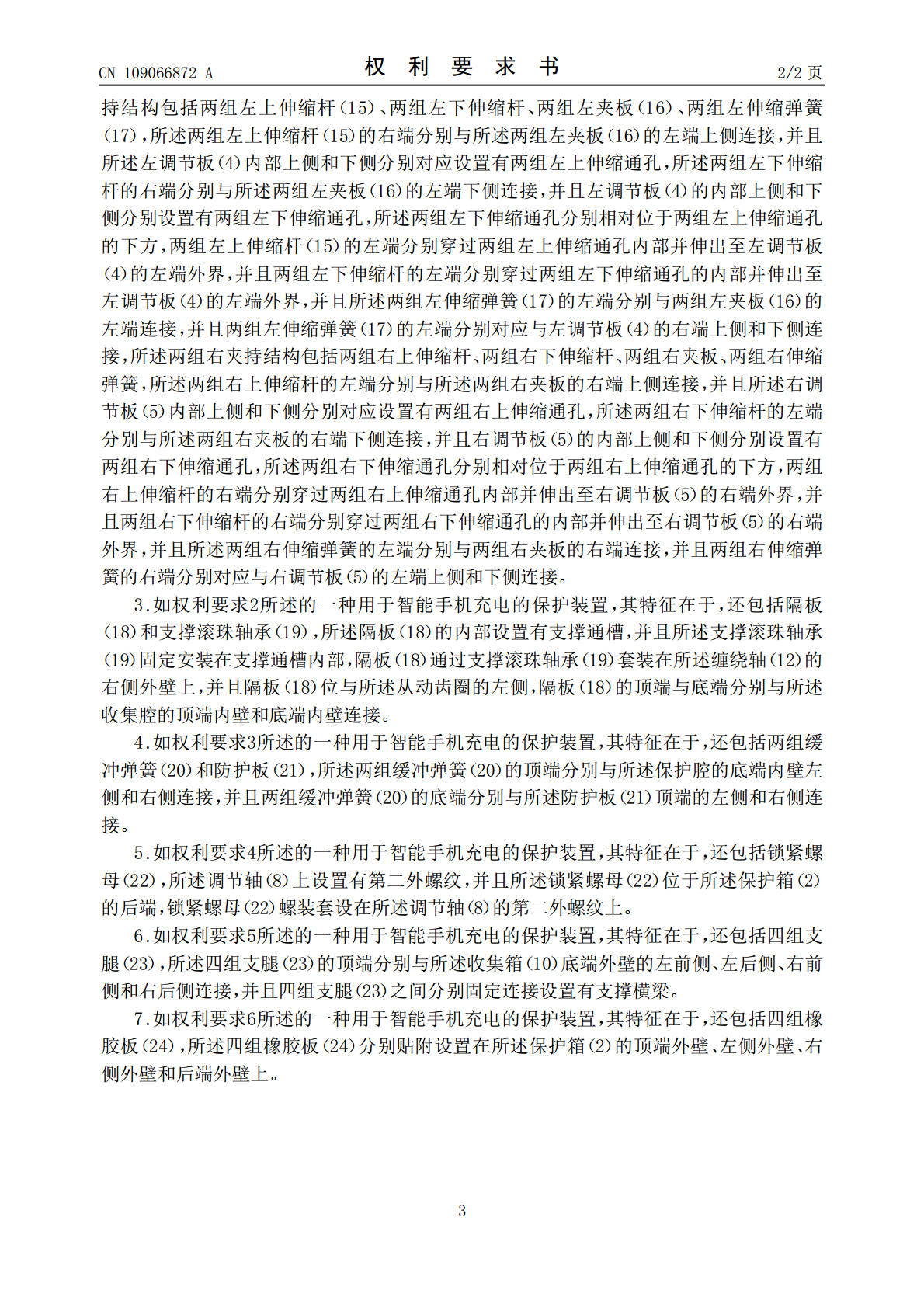

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109066872A(43)申请公布日2018.12.21(21)申请号201811002991.1(22)申请日2018.08.30(71)申请人江苏赛博宇华科技有限公司地址224000江苏省盐城市高新区智能终端产业园8号楼(D)江苏赛博宇华科技有限公司(72)发明人肖建军(74)专利代理机构常州市权航专利代理有限公司32280代理人袁兴隆(51)Int.Cl.H02J7/00(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种用于智能手机充电的保护装置(57)摘要本发明涉及手机附属装置的技术领域，特别是涉及一种用于智能手机充电的保护装置，其可以将手机进行很好的放置和夹持，防止手机摔伤，提高实用性，同时可以将手机充电过程中产生的热量及时散失，防止发生火灾甚至爆炸等危害，提高使用可靠性；并且手机充电器的电缆线可以进行整理，减少空间占用，提高空间整洁度，提高适应能力；包括充电器；包括保护箱、上滑杆、下滑杆、左调节板、两组左夹持机构、两组右夹持机构、右调节板、上齿轨、下齿轨、第一主动齿轮和调节轴；还包括四组散热风扇；还包括收集箱、左放置板、右放置板、缠绕轴、旋转轴和旋转钮，收集箱的顶端与保护箱的底端连接，并且收集箱的内部设置有收集腔。CN109066872ACN109066872A权利要求书1/2页1.一种用于智能手机充电的保护装置，包括充电器（1）；其特征在于，包括保护箱（2）、上滑杆（3）、下滑杆、左调节板（4）、两组左夹持机构、两组右夹持机构、右调节板（5）、上齿轨（6）、下齿轨、第一主动齿轮（7）和调节轴（8），所述保护箱（2）内部设置有保护腔，并且保护箱（2）的前端设置有取放口，并且取放口与保护腔内部相通，所述上滑杆（3）和下滑杆的左端分别与所述保护腔的左端上侧和下侧连接，并且所述左调节板（4）的内部上侧和下侧横向分别设置有左上滑动通孔和左下滑动通孔，并且所述右调节板（5）的内部上侧和下侧横向分别设置有右上滑动通孔和右下滑动通孔，所述上滑杆（3）的右端分别穿过左上滑动通孔和右上滑动通孔内部，并且上滑杆（3）的右端与所述保护腔的右端内壁上侧连接，所述上滑杆（3）分别与所述左上滑动通孔和左下滑动通孔内部滑动配合，所述下滑杆的右端分别穿过左下滑动通孔和右下滑动通孔内部，并且下滑杆的右端与所述保护腔的右端内壁下侧连接，所述下滑杆分别与所述左下滑动通孔和右下滑动通孔滑动配合，所述保护腔的后端内壁中部设置有调节通孔，并且所述调节轴（8）的前端自保护箱（2）的后端穿过调节通孔内部并伸入至保护腔内部与所述第一主动齿轮（7）的后端中部连接，所述左调节板（4）和右调节板（5）之间的设置有间隔，并且所述上齿轨（6）的左端与所述左调节板（4）的右端上侧连接，并且所述下齿轨的右端与所述右调节板（5）的左端下侧连接，上齿轨（6）的底端与所述第一主动齿轮（7）的顶端啮合，并且下齿轨的顶端与所述第一主动齿轮（7）的底端啮合，所述调节轴（8）的后端设置有调节钮，所述两组左夹持机构分别设置在所述左调节板（4）右端的上侧和下侧，并且所述两组右夹持机构分别设置在与所述右调节板（5）左端的左端上侧和下侧；还包括四组散热风扇（9），所述保护腔后端内壁的左上侧、左下侧、右上侧和右下侧分别设置有四组散热通槽，并且四组散热通槽均与外界相通，并且所述四组散热风扇（9）分别卡装在所述四组散热通槽内部；还包括收集箱（10）、左放置板（11）、右放置板、缠绕轴（12）、旋转轴（13）和旋转钮（14），所述收集箱（10）的顶端与所述保护箱（2）的底端连接，并且收集箱（10）的内部设置有收集腔，所述保护箱（2）的底端外壁和收集箱（10）的顶端外壁内部连通设置有通孔，并且通孔与所述保护腔和收集腔内部相通，所述左放置板（11）的左端与所述收集腔的左端内壁连接，并且左放置板（11）的右端设置有左放置槽，所述左放置槽内部设置有左滚珠轴承，所述右放置板的右端与所述收集腔的右端内壁连接，并且右放置板的左端设置有右放置槽，右放置槽内部设置有右滚珠轴承，所述缠绕轴（12）的左端插入并固定安装至左滚珠轴承内部，所述缠绕轴（12）的右端插入并固定安装至右滚珠轴承内部，缠绕轴（12）的右侧外壁上套装有从动齿圈，并且所述收集腔的右端内壁上设置有旋转通孔，并且旋转通孔位于所述右放置板的下方，旋转通孔与所述收集腔内部相通，所述旋转通孔的左端和右端分别设置有左轴承座和右轴承座，并且左轴承座和右轴承座内部分别设置有左旋转滚珠轴承和右旋转滚珠轴承，所述旋转轴（13）的右端分别穿过左旋转滚珠轴承和右旋转滚珠轴承内部，并且旋转轴（13）的右端伸出至收集箱（10）的右端外界与所述旋转钮（14）的左端中部连接，所述旋转轴（13）
