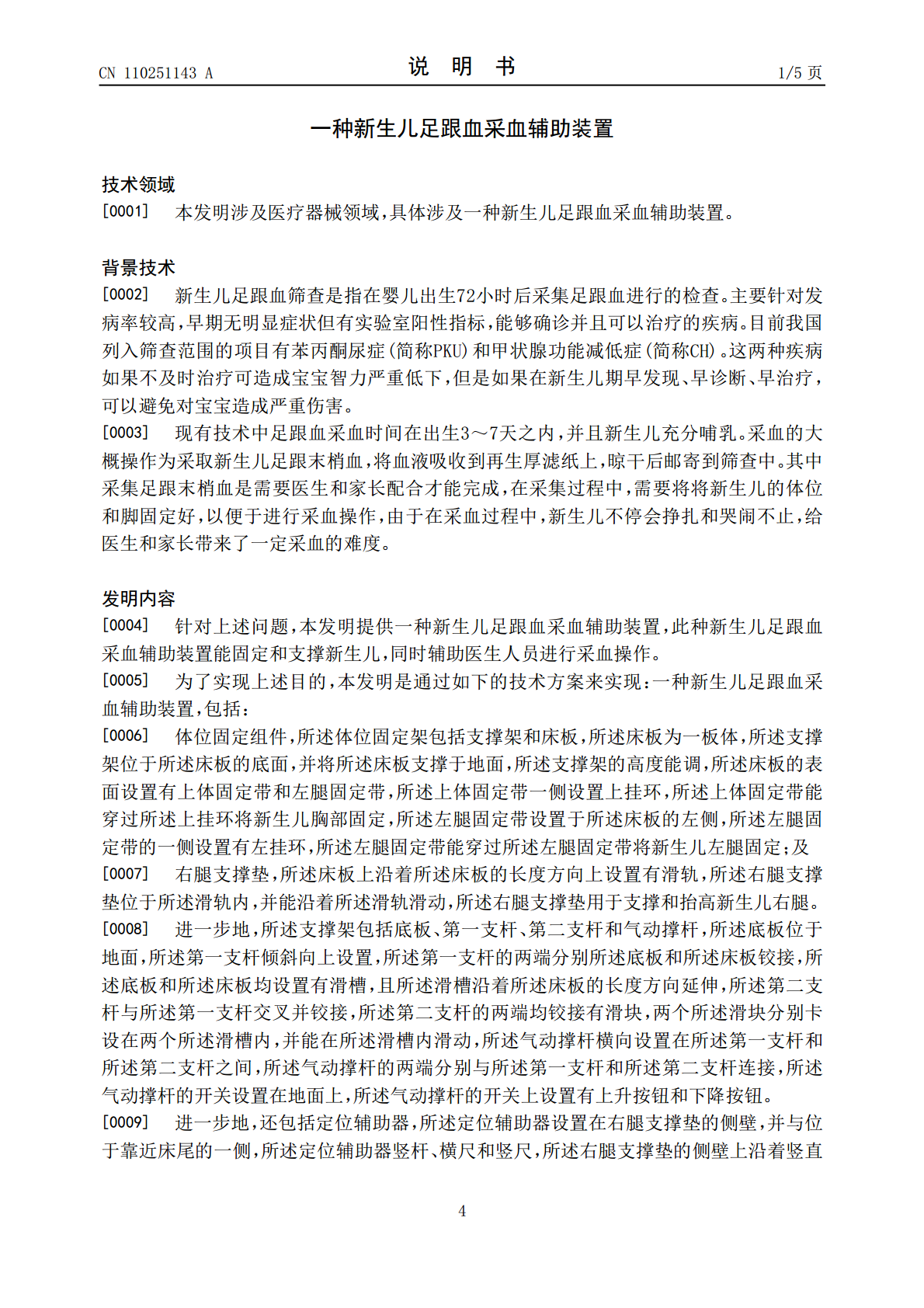

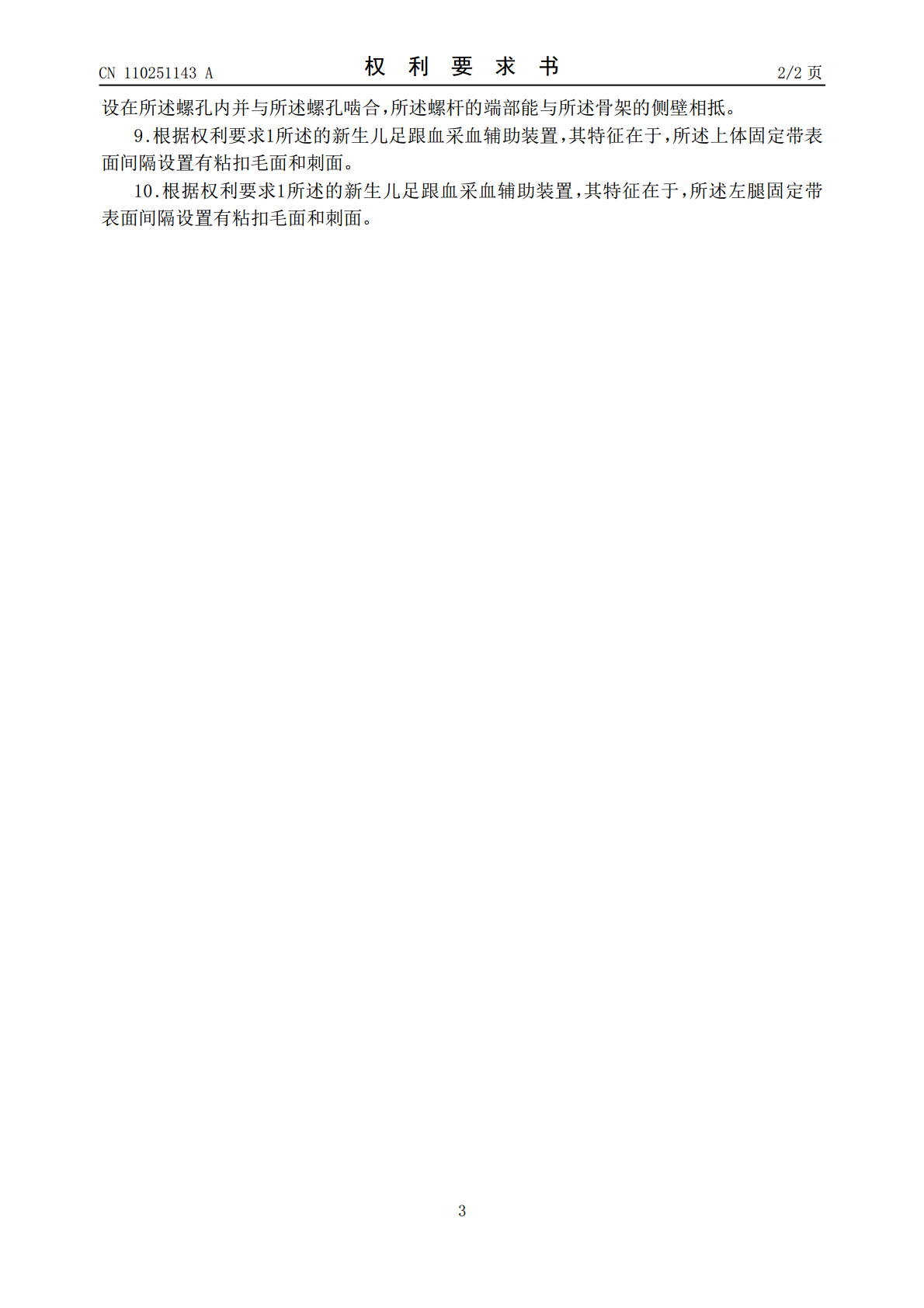

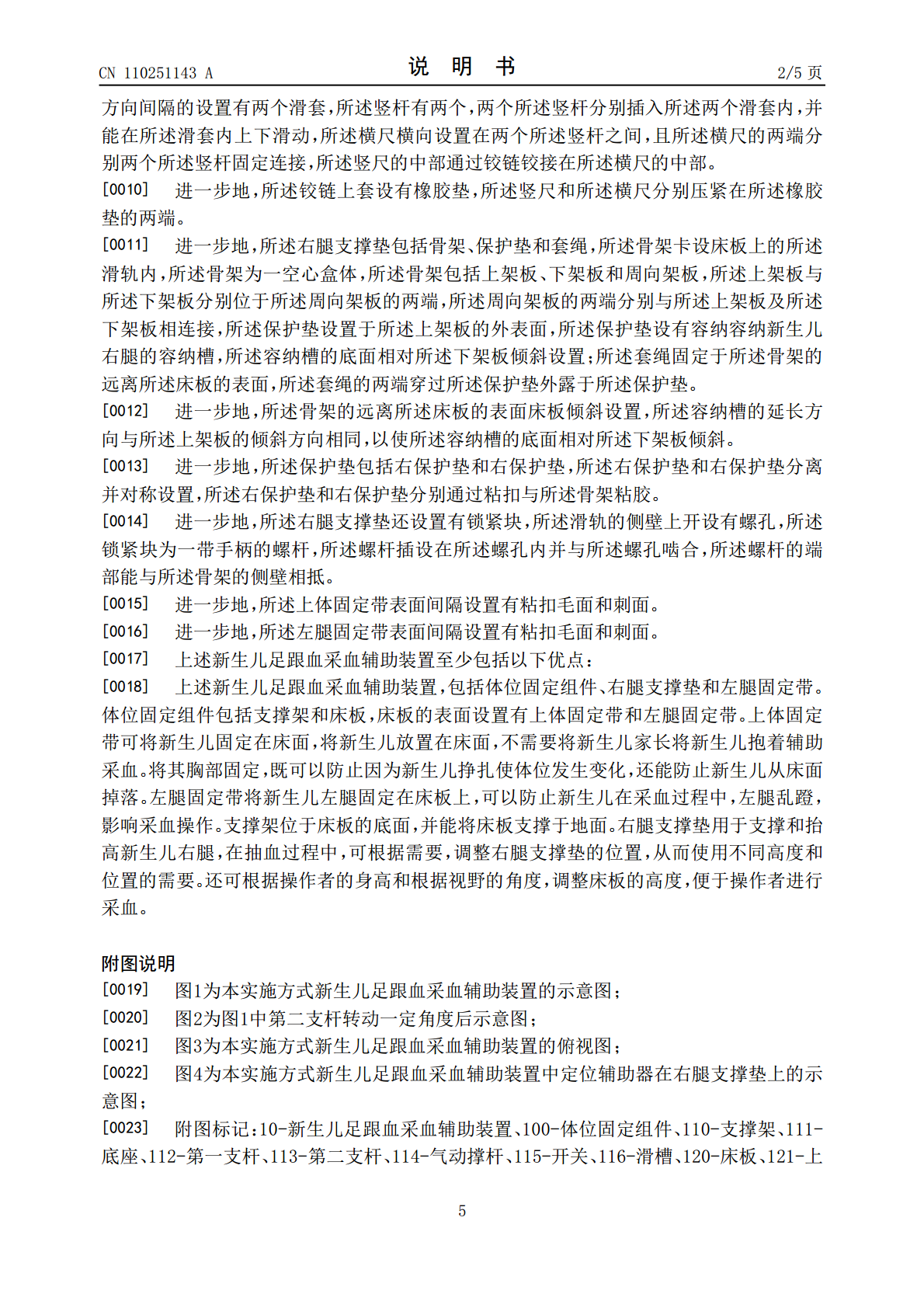

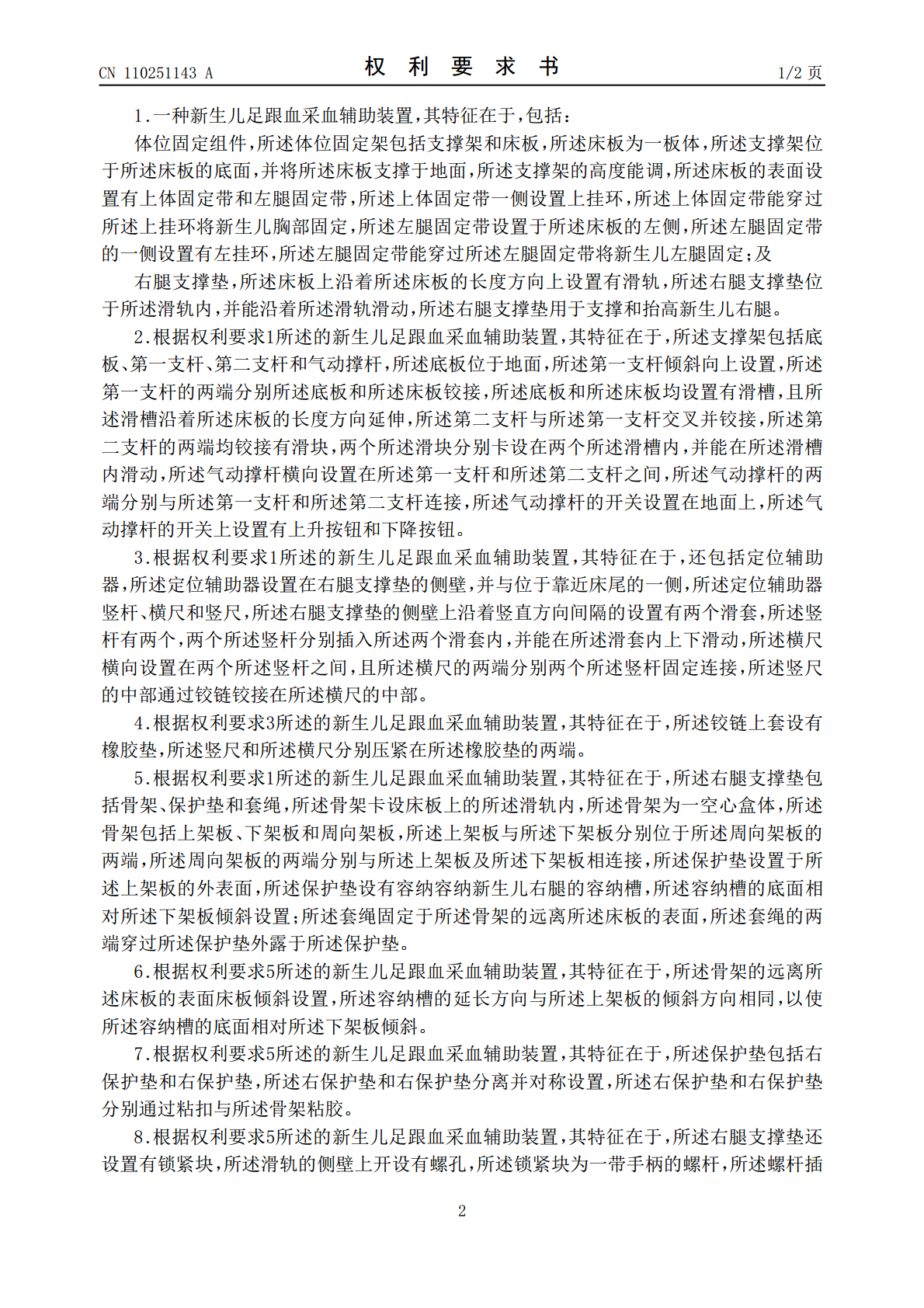

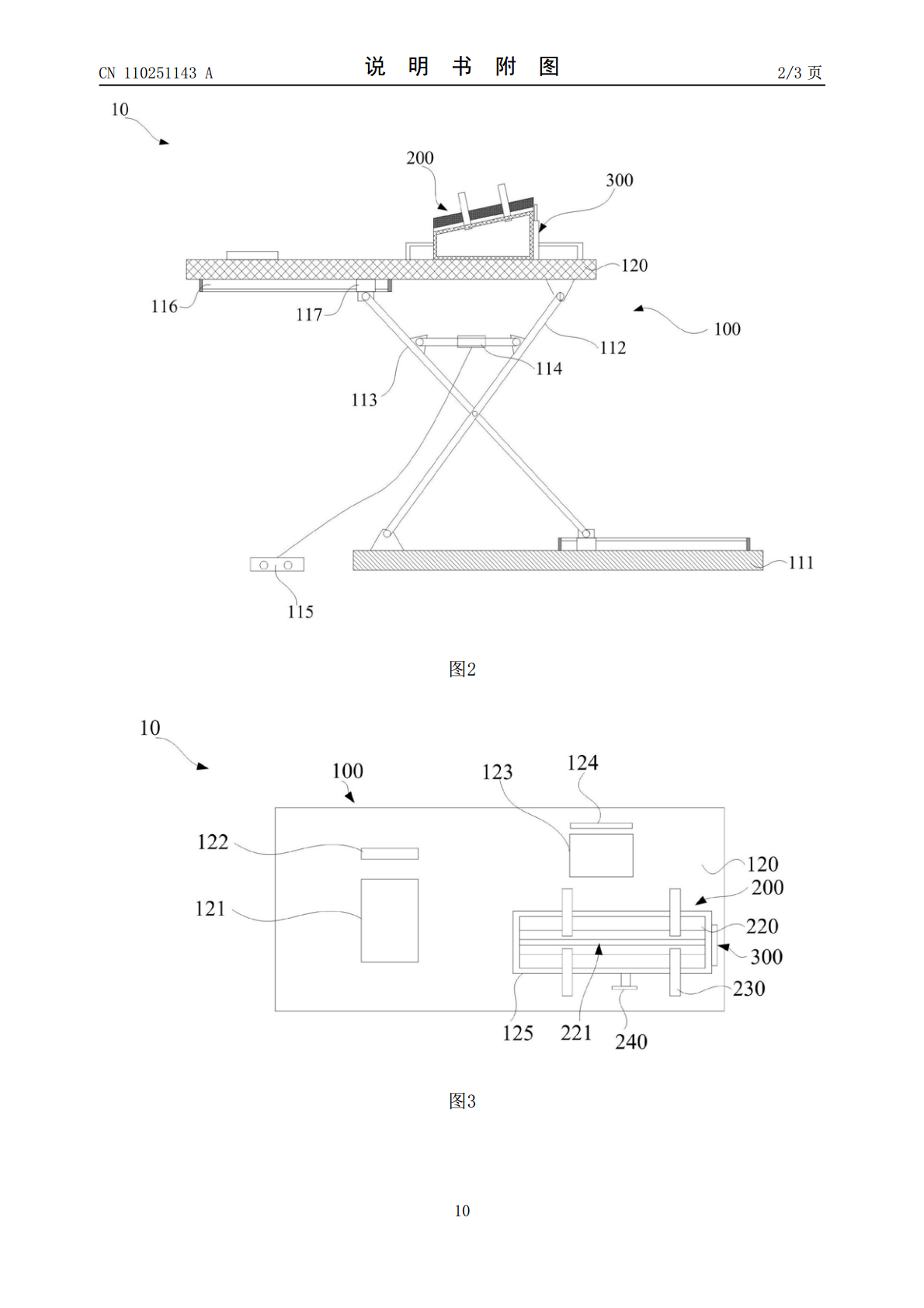

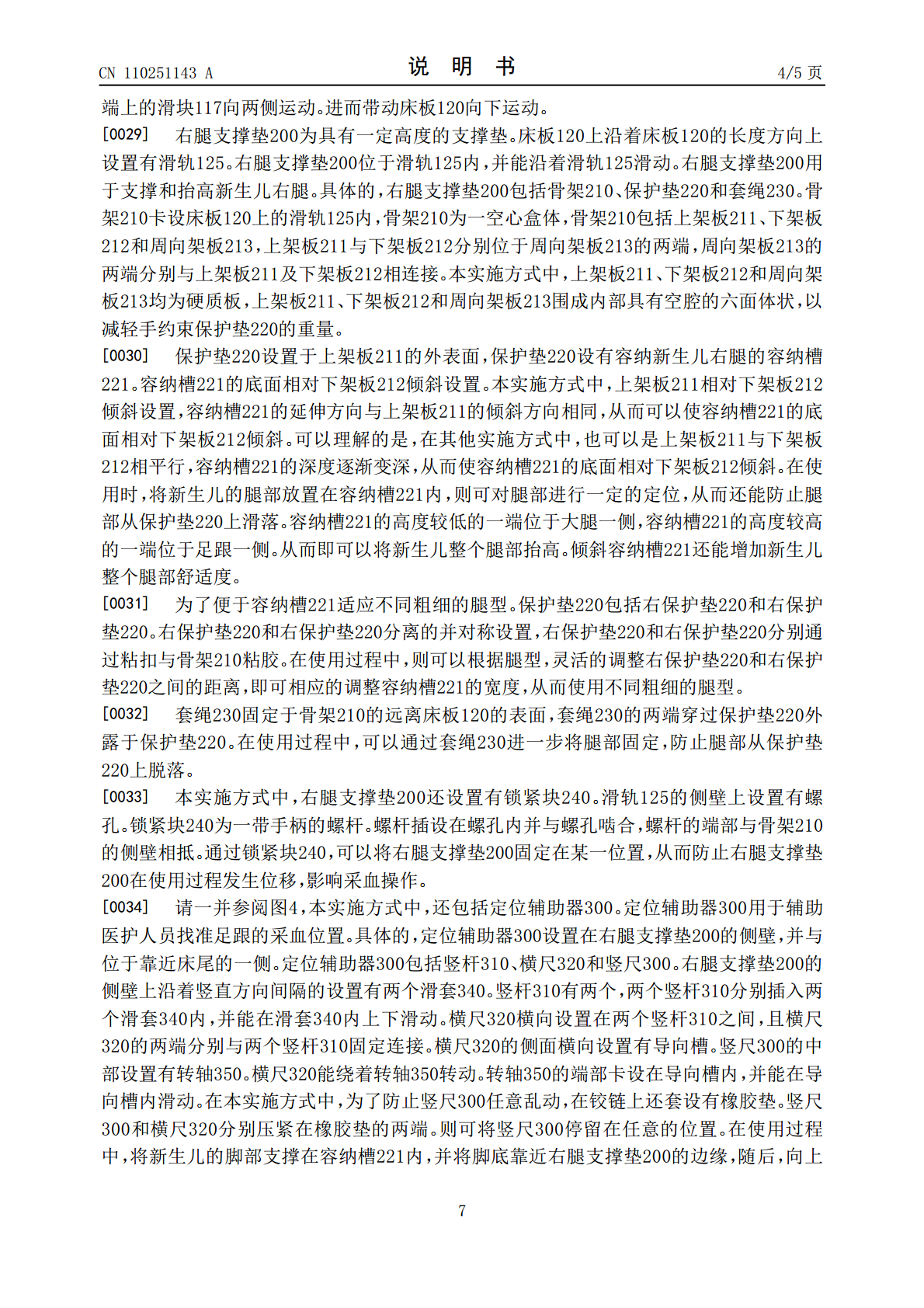

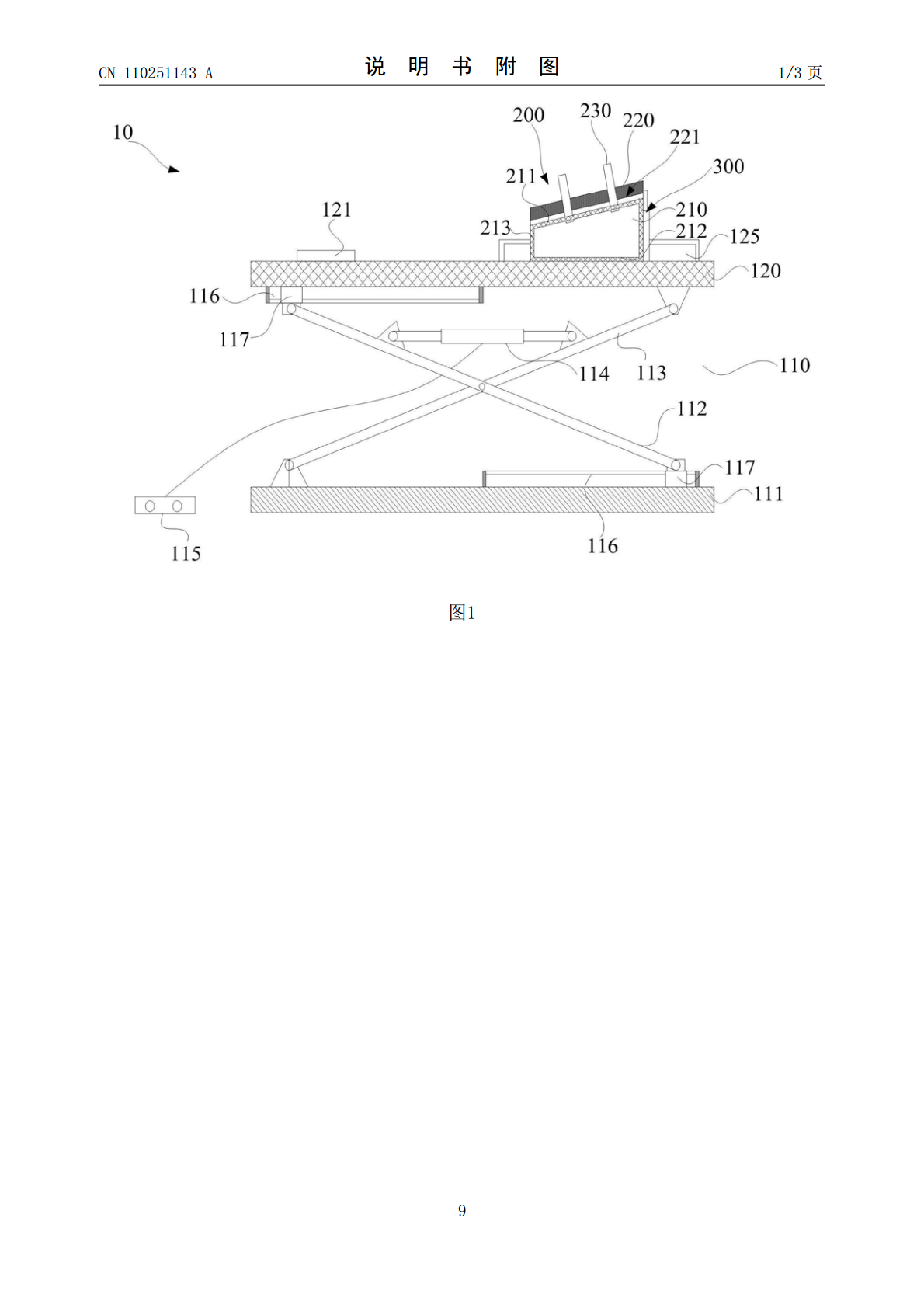

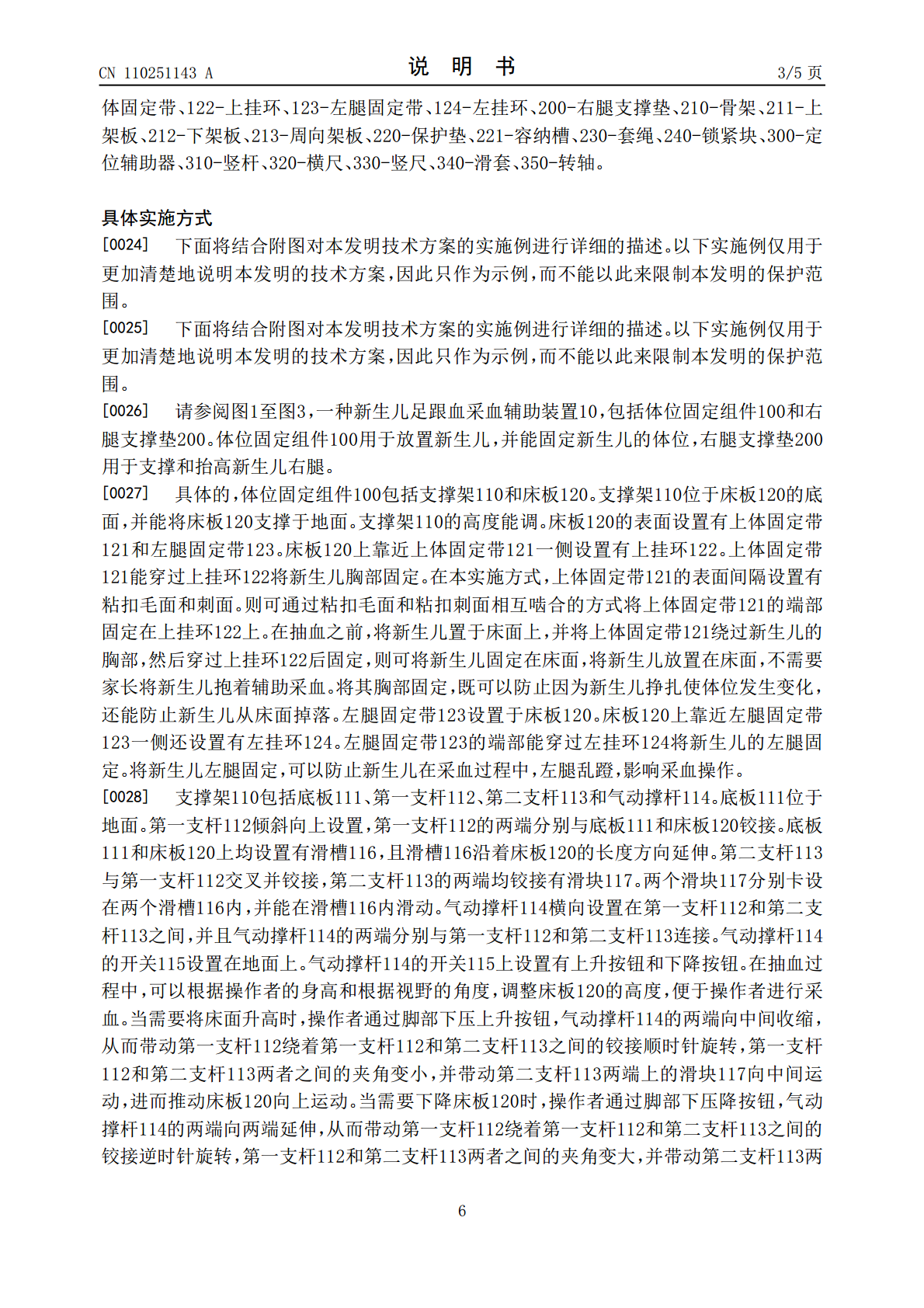

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110251143A(43)申请公布日2019.09.20(21)申请号201910575484.5(22)申请日2019.06.28(71)申请人中国人民解放军陆军特色医学中心地址400042重庆市渝中区大坪长江支路10号(72)发明人张黎马娟朱丹蓝岚(74)专利代理机构重庆鼎慧峰合知识产权代理事务所(普通合伙)50236代理人龚世妍(51)Int.Cl.A61B5/15(2006.01)A61B90/14(2016.01)A61G13/00(2006.01)A61G13/12(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种新生儿足跟血采血辅助装置(57)摘要本发明公开了一种新生儿足跟血采血辅助装置，包括二氧化碳气缸、蒸汽发生器和气腹机主体，二氧化碳气缸内存放有二氧化碳，二氧化碳气缸上设置有二氧化碳出口，二氧化碳出口处设置有开关和调压阀；蒸汽发生器上设置蒸汽口，蒸汽发生器上设置有蒸汽调节按钮；气腹机主体为一双层壳体，包括内壳和外壳，外壳套设在内壳上，外壳的两端与内壳相连，外壳与内壳之间形成容纳腔，内壳上设置有向外延伸的二氧化碳进气管，内壳的侧壁上设置有蒸汽喷嘴，内壳上开设有混合气体出口，外壳的侧壁上设置有蒸汽连接管，蒸汽连接管的端部与蒸汽发生器的蒸汽口连通。此种新生儿足跟血采血辅助装置能为腹腔手术提供一种具有温度和湿度的二氧化碳气体。CN110251143ACN110251143A权利要求书1/2页1.一种新生儿足跟血采血辅助装置，其特征在于，包括：体位固定组件，所述体位固定架包括支撑架和床板，所述床板为一板体，所述支撑架位于所述床板的底面，并将所述床板支撑于地面，所述支撑架的高度能调，所述床板的表面设置有上体固定带和左腿固定带，所述上体固定带一侧设置上挂环，所述上体固定带能穿过所述上挂环将新生儿胸部固定，所述左腿固定带设置于所述床板的左侧，所述左腿固定带的一侧设置有左挂环，所述左腿固定带能穿过所述左腿固定带将新生儿左腿固定；及右腿支撑垫，所述床板上沿着所述床板的长度方向上设置有滑轨，所述右腿支撑垫位于所述滑轨内，并能沿着所述滑轨滑动，所述右腿支撑垫用于支撑和抬高新生儿右腿。2.根据权利要求1所述的新生儿足跟血采血辅助装置，其特征在于，所述支撑架包括底板、第一支杆、第二支杆和气动撑杆，所述底板位于地面，所述第一支杆倾斜向上设置，所述第一支杆的两端分别所述底板和所述床板铰接，所述底板和所述床板均设置有滑槽，且所述滑槽沿着所述床板的长度方向延伸，所述第二支杆与所述第一支杆交叉并铰接，所述第二支杆的两端均铰接有滑块，两个所述滑块分别卡设在两个所述滑槽内，并能在所述滑槽内滑动，所述气动撑杆横向设置在所述第一支杆和所述第二支杆之间，所述气动撑杆的两端分别与所述第一支杆和所述第二支杆连接，所述气动撑杆的开关设置在地面上，所述气动撑杆的开关上设置有上升按钮和下降按钮。3.根据权利要求1所述的新生儿足跟血采血辅助装置，其特征在于，还包括定位辅助器，所述定位辅助器设置在右腿支撑垫的侧壁，并与位于靠近床尾的一侧，所述定位辅助器竖杆、横尺和竖尺，所述右腿支撑垫的侧壁上沿着竖直方向间隔的设置有两个滑套，所述竖杆有两个，两个所述竖杆分别插入所述两个滑套内，并能在所述滑套内上下滑动，所述横尺横向设置在两个所述竖杆之间，且所述横尺的两端分别两个所述竖杆固定连接，所述竖尺的中部通过铰链铰接在所述横尺的中部。4.根据权利要求3所述的新生儿足跟血采血辅助装置，其特征在于，所述铰链上套设有橡胶垫，所述竖尺和所述横尺分别压紧在所述橡胶垫的两端。5.根据权利要求1所述的新生儿足跟血采血辅助装置，其特征在于，所述右腿支撑垫包括骨架、保护垫和套绳，所述骨架卡设床板上的所述滑轨内，所述骨架为一空心盒体，所述骨架包括上架板、下架板和周向架板，所述上架板与所述下架板分别位于所述周向架板的两端，所述周向架板的两端分别与所述上架板及所述下架板相连接，所述保护垫设置于所述上架板的外表面，所述保护垫设有容纳容纳新生儿右腿的容纳槽，所述容纳槽的底面相对所述下架板倾斜设置；所述套绳固定于所述骨架的远离所述床板的表面，所述套绳的两端穿过所述保护垫外露于所述保护垫。6.根据权利要求5所述的新生儿足跟血采血辅助装置，其特征在于，所述骨架的远离所述床板的表面床板倾斜设置，所述容纳槽的延长方向与所述上架板的倾斜方向相同，以使所述容纳槽的底面相对所述下架板倾斜。7.根据权利要求5所述的新生儿足跟血采血辅助装置，其特征在于，所述保护垫包括右保护垫和右保护垫，所述右保护垫和右保护垫分离并对称设置，所述右保护垫和右保护垫分别通过粘扣与所述骨架粘胶。8.根据权利要求5所述的新生儿足跟血采血辅助装置，其特征在于
