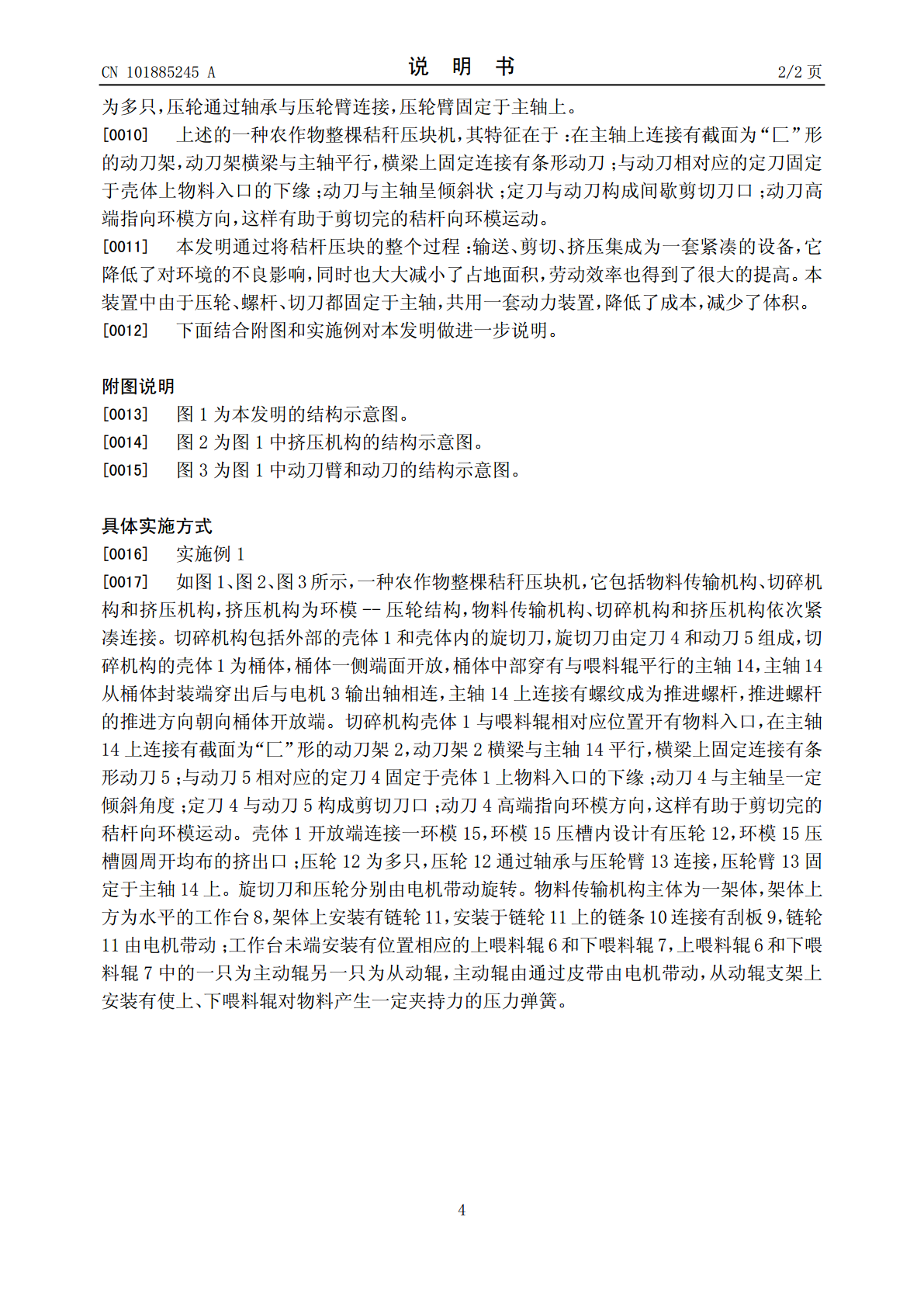

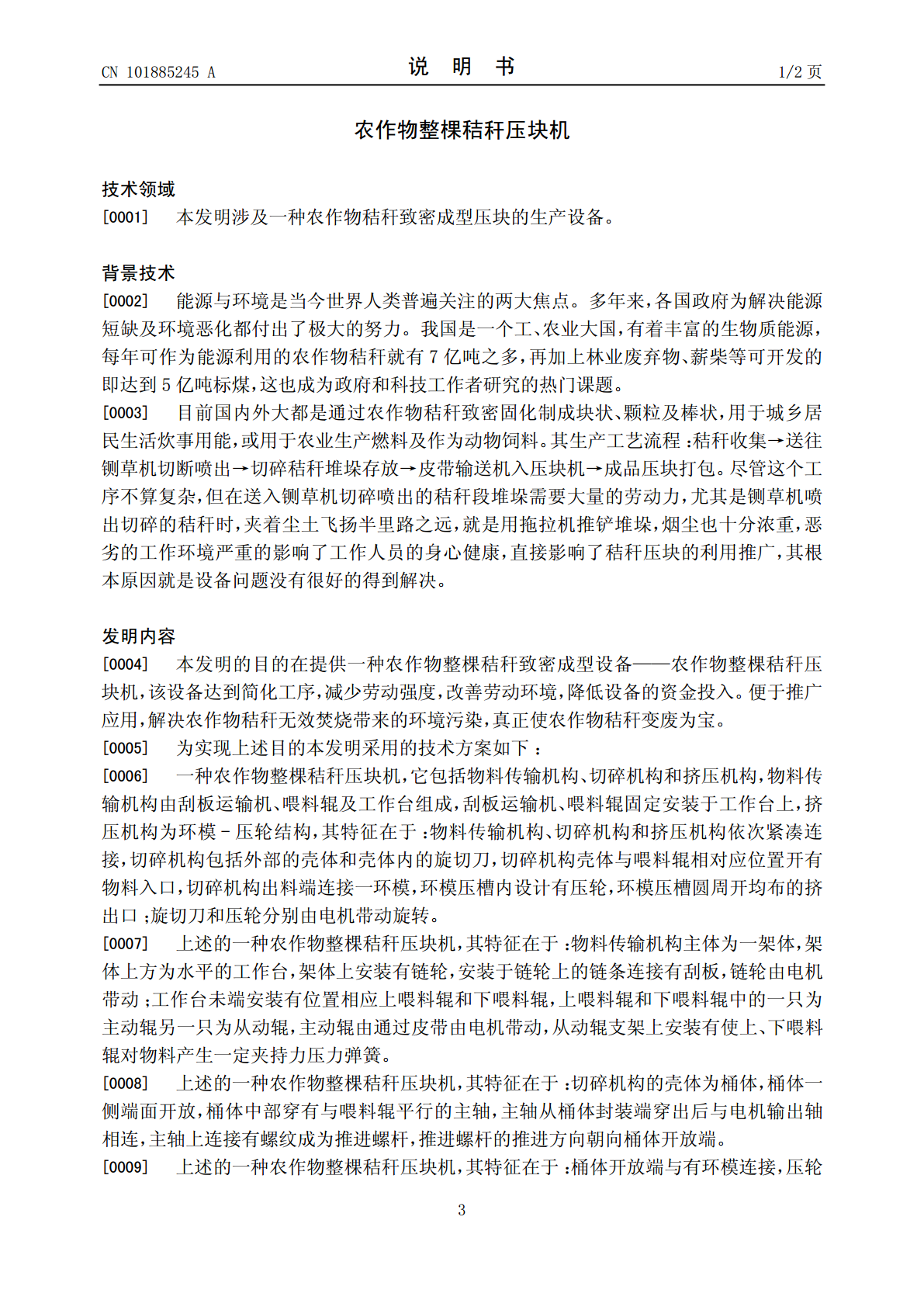

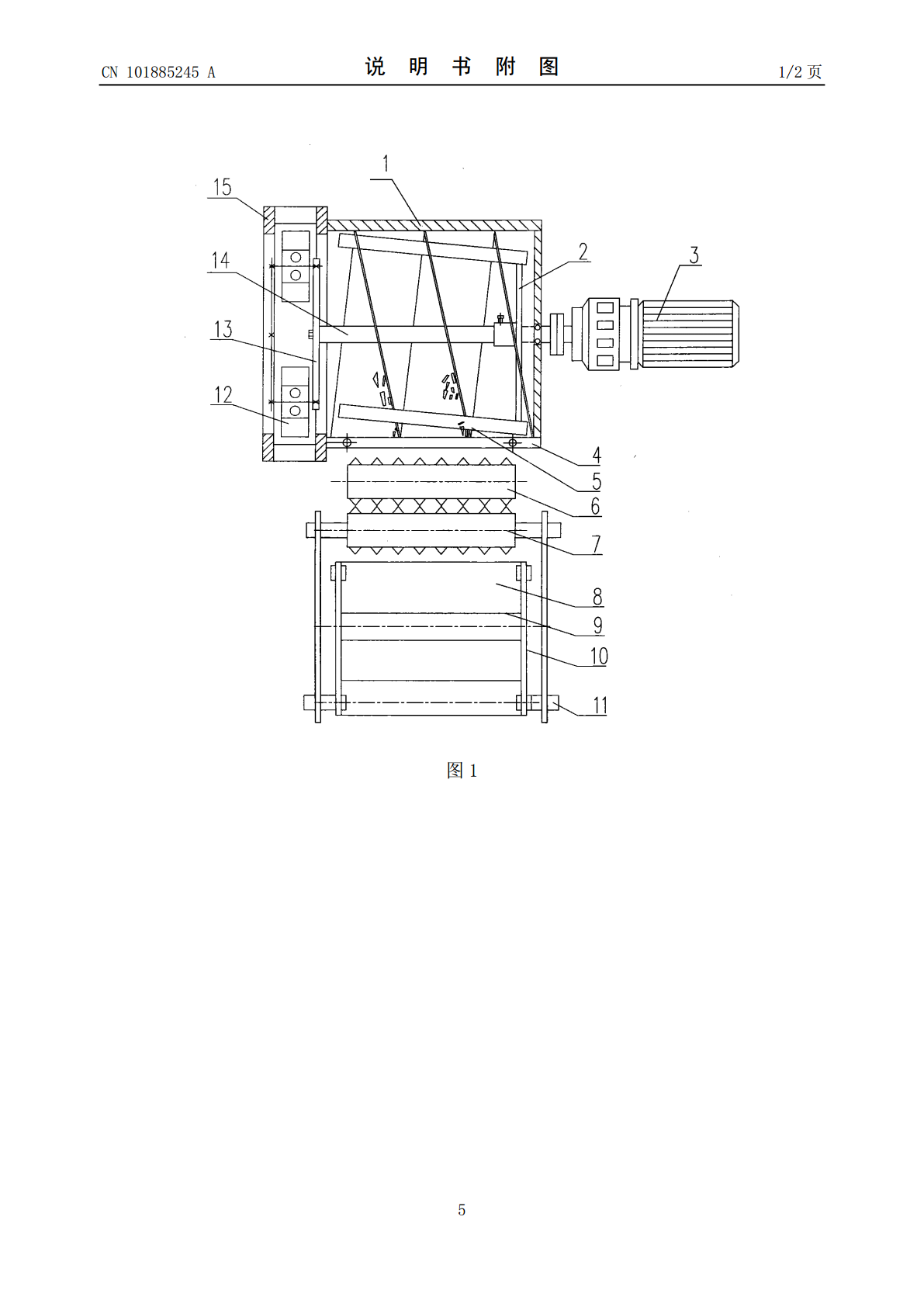

(19)中华人民共和国国家知识产权局*CN101885245A*(12)发明专利申请(10)申请公布号CNCN101885245101885245A(43)申请公布日2010.11.17(21)申请号201010224677.5(22)申请日2010.07.06(71)申请人滕州市百润农牧科技有限公司地址277500山东省滕州市清河路40号申请人吕高磊(72)发明人吕宏涛吕高磊(51)Int.Cl.B30B11/22(2006.01)B02C18/06(2006.01)B02C18/22(2006.01)权利要求书1页说明书2页附图2页(54)发明名称农作物整棵秸秆压块机(57)摘要一种农作物整棵秸秆压块机，它包括物料传输机构、切碎机构和挤压机构，物料传输机构由刮板运输机、喂料辊及工作台组成，刮板运输机、喂料辊固定安装于工作台上，挤压机构为环模一压轮结构，其特征在于：物料传输机构、切碎机构和挤压机构依次紧凑连接，切碎机构包括外部的壳体和壳体内的旋切刀，切碎机构壳体与喂料辊相对应位置开有物料入口，切碎机构出料端连接一环模，环模压槽内设计有压轮，环模压槽下方开均布的挤出口；旋切刀和压轮分别由电机带动旋转。本设备它降低了对环境的不良影响，同时也大大减小了占地面积，劳动效率也得到了很大的提高。CN108524ACN101885245ACCNN110188524501885246A权利要求书1/1页1.一种农作物整棵秸秆压块机，它包括物料传输机构、切碎机构和挤压机构，物料传输机构由刮板运输机、喂料辊及工作台组成，刮板运输机、喂料辊固定安装于工作台上，挤压机构为环模-压轮结构，其特征在于：物料传输机构、切碎机构和挤压机构依次紧凑连接，切碎机构包括外部的壳体(1)和壳体内的旋切刀，切碎机构壳体(1)与喂料辊相对应位置开有物料入口，切碎机构壳体(1)出料端连接一环模(15)，环模(15)压槽内设计有压轮(12)，环模(15)压槽圆周开均布的挤出口；旋切刀和压轮分别由电机带动旋转。2.根据权利要求1所述的一种农作物整棵秸秆压块机，其特征在于：物料传输机构主体为一架体，架体上方为水平的工作台(8)，架体上安装有链轮(11)，安装于链轮(11)上的链条(10)连接有刮板(9)，链轮(11)由电机带动；工作台未端安装有位置相应的上喂料辊(6)和下喂料辊(7)，上喂料辊(6)和下喂料辊(7)中的一只为主动辊另一只为从动辊，主动辊由通过皮带由电机带动，从动辊支架上安装有使上、下喂料辊对物料产生一定夹持力的压力弹簧。3.根据权利要求2所述的一种农作物整棵秸秆压块机，其特征在于：切碎机构的壳体(1)为桶体，桶体一侧端面开放，桶体中部穿有与喂料辊平行的主轴(14)，主轴(14)从桶体封装端穿出后与电机(3)输出轴相连，主轴(14)上连接有螺纹成为推进螺杆，推进螺杆的推进方向朝向桶体开放端。4.根据权利要求1所述的一种农作物整棵秸秆压块机，其特征在于：桶体开放端与有环模(15)连接，压轮(12)为多只，压轮(12)通过轴承与压轮臂(13)连接，压轮臂(13)固定于主轴(14)上。5.根据权利要求4所述的一种农作物整棵秸秆压块机，其特征在于：在主轴(14)上连接有截面为“匚”形的动刀架(2)，动刀架(2)横梁与主轴(14)平行，横梁上固定连接有条形动刀(5)；与动刀(5)相对应的定刀(4)固定于壳体(1)上物料入口的下缘；动刀(4)与主轴呈倾斜状；定刀(4)与动刀(5)构成剪切刀口；动刀(4)高端指向环模方向。2CCNN110188524501885246A说明书1/2页农作物整棵秸秆压块机技术领域[0001]本发明涉及一种农作物秸秆致密成型压块的生产设备。背景技术[0002]能源与环境是当今世界人类普遍关注的两大焦点。多年来，各国政府为解决能源短缺及环境恶化都付出了极大的努力。我国是一个工、农业大国，有着丰富的生物质能源，每年可作为能源利用的农作物秸秆就有7亿吨之多，再加上林业废弃物、薪柴等可开发的即达到5亿吨标煤，这也成为政府和科技工作者研究的热门课题。[0003]目前国内外大都是通过农作物秸秆致密固化制成块状、颗粒及棒状，用于城乡居民生活炊事用能，或用于农业生产燃料及作为动物饲料。其生产工艺流程：秸秆收集→送往铡草机切断喷出→切碎秸秆堆垛存放→皮带输送机入压块机→成品压块打包。尽管这个工序不算复杂，但在送入铡草机切碎喷出的秸秆段堆垛需要大量的劳动力，尤其是铡草机喷出切碎的秸秆时，夹着尘土飞扬半里路之远，就是用拖拉机推铲堆垛，烟尘也十分浓重，恶劣的工作环境严重的影响了工作人员的身心健康，直接影响了秸秆压块的利用推广，其根本原因就是设备问题没有很好的得到解决。发明内容[0004]本发明的目的在提供一种农作物整棵秸秆致密成型设备——农作物整棵秸秆压块机，该设备达到
