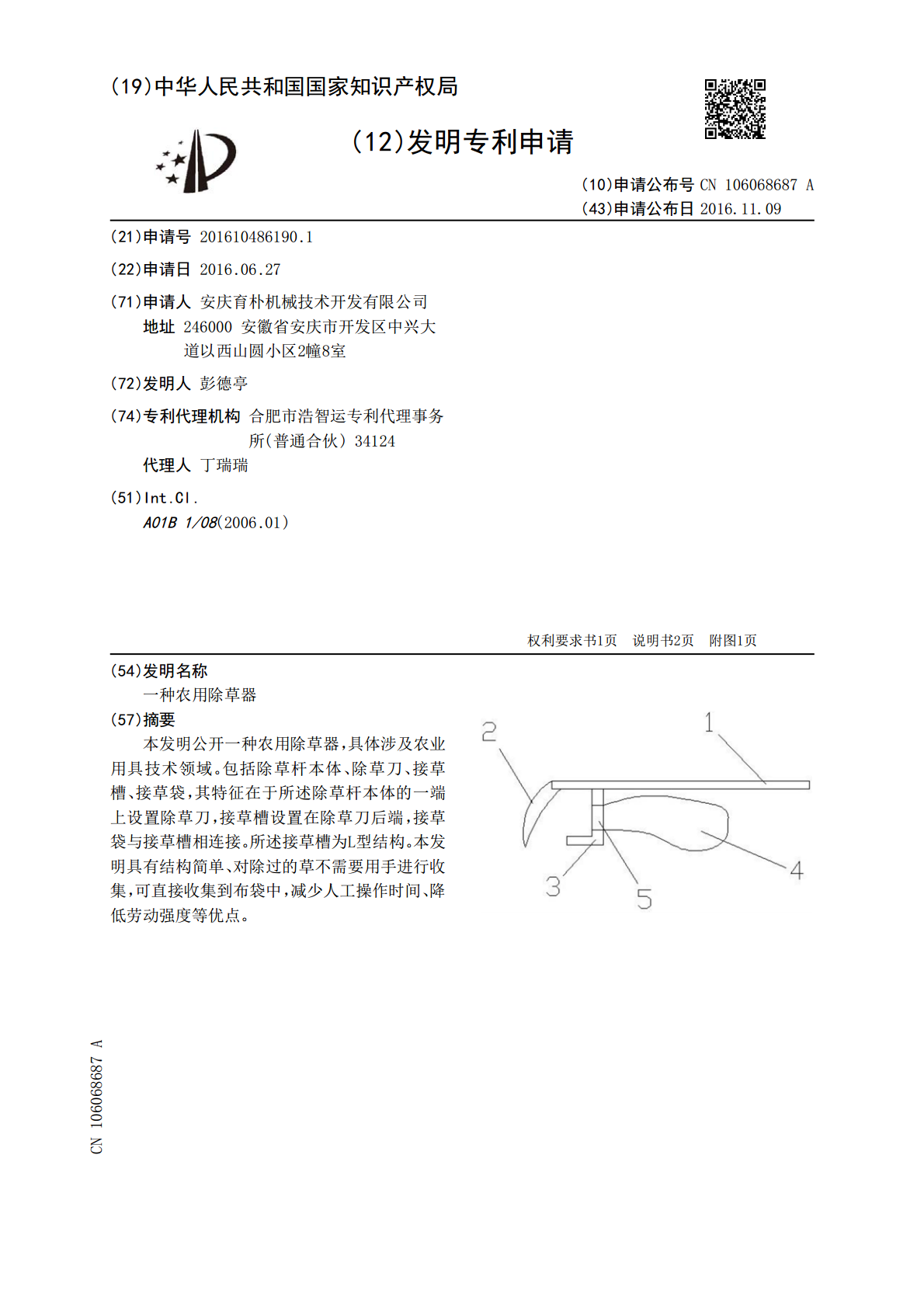

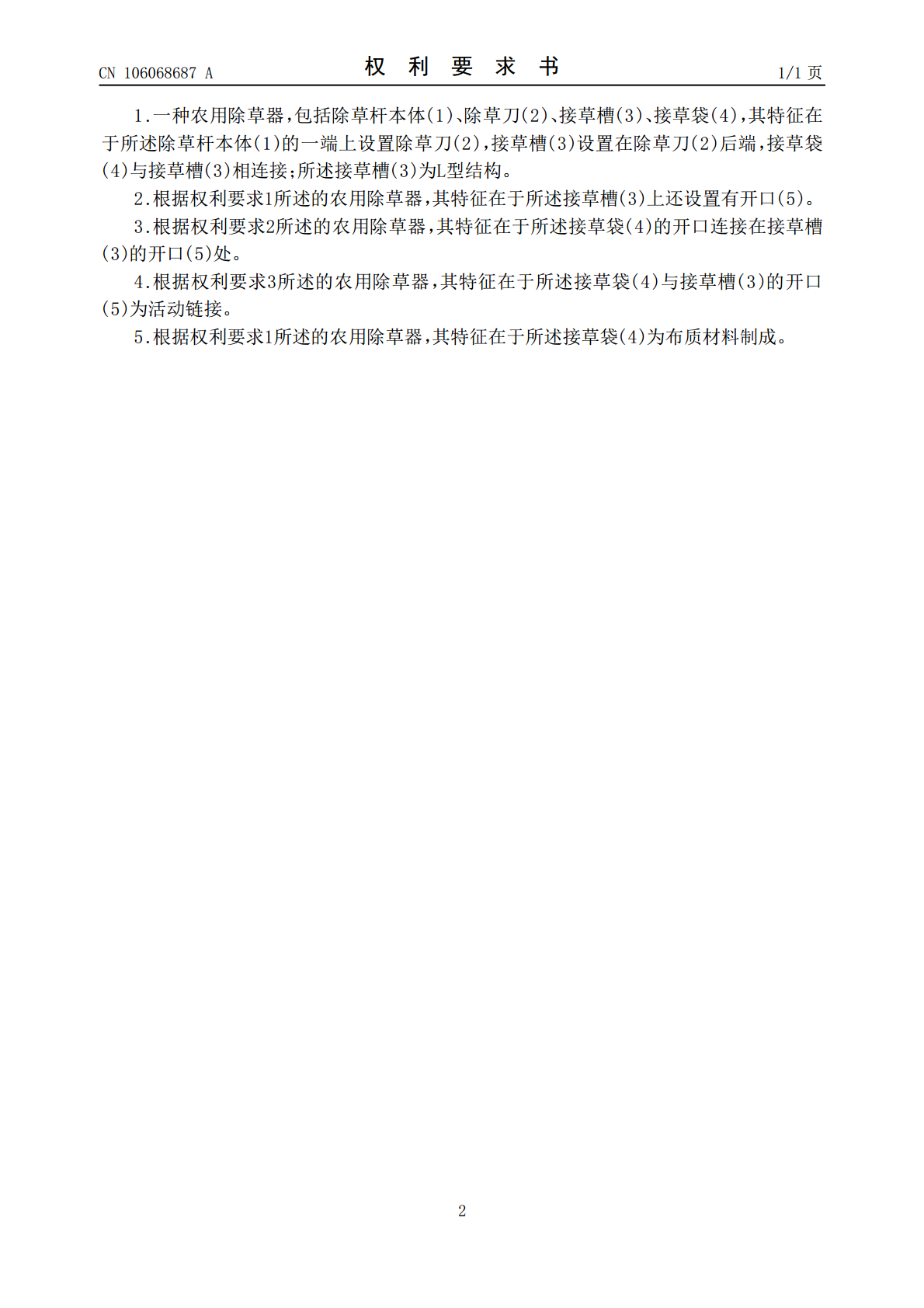

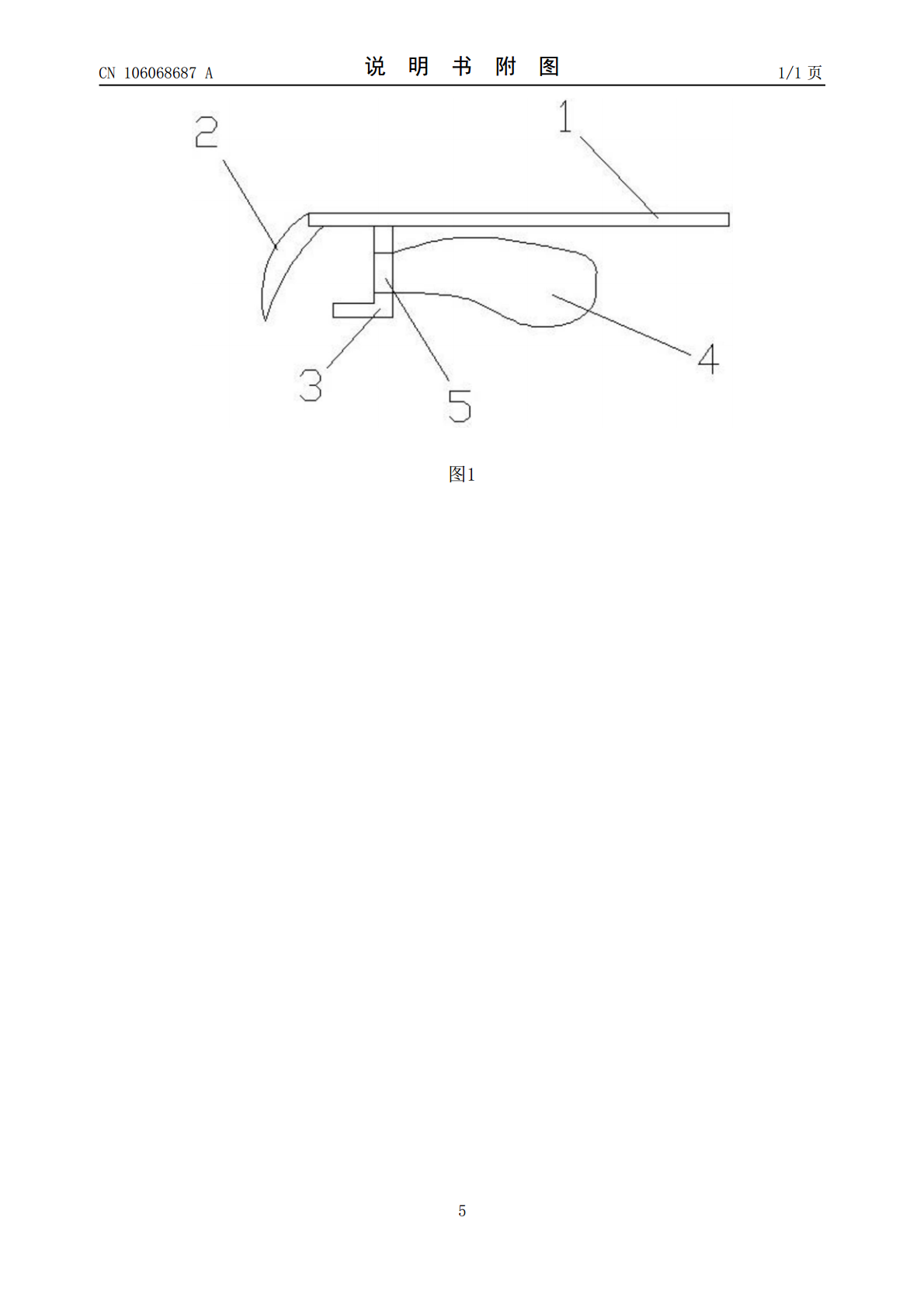

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106068687A(43)申请公布日2016.11.09(21)申请号201610486190.1(22)申请日2016.06.27(71)申请人安庆育朴机械技术开发有限公司地址246000安徽省安庆市开发区中兴大道以西山圆小区2幢8室(72)发明人彭德亭(74)专利代理机构合肥市浩智运专利代理事务所(普通合伙)34124代理人丁瑞瑞(51)Int.Cl.A01B1/08(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种农用除草器(57)摘要本发明公开一种农用除草器，具体涉及农业用具技术领域。包括除草杆本体、除草刀、接草槽、接草袋，其特征在于所述除草杆本体的一端上设置除草刀，接草槽设置在除草刀后端，接草袋与接草槽相连接。所述接草槽为L型结构。本发明具有结构简单、对除过的草不需要用手进行收集，可直接收集到布袋中，减少人工操作时间、降低劳动强度等优点。CN106068687ACN106068687A权利要求书1/1页1.一种农用除草器，包括除草杆本体(1)、除草刀(2)、接草槽(3)、接草袋(4)，其特征在于所述除草杆本体(1)的一端上设置除草刀(2)，接草槽(3)设置在除草刀(2)后端，接草袋(4)与接草槽(3)相连接；所述接草槽(3)为L型结构。2.根据权利要求1所述的农用除草器，其特征在于所述接草槽(3)上还设置有开口(5)。3.根据权利要求2所述的农用除草器，其特征在于所述接草袋(4)的开口连接在接草槽(3)的开口(5)处。4.根据权利要求3所述的农用除草器，其特征在于所述接草袋(4)与接草槽(3)的开口(5)为活动链接。5.根据权利要求1所述的农用除草器，其特征在于所述接草袋(4)为布质材料制成。2CN106068687A说明书1/2页一种农用除草器技术领域[0001]本发明涉及农业用具技术领域，尤其涉及一种农用除草器。背景技术[0002]除草工作一般都是用小锄头把杂草铲出后，在集中人工单独进行收集，浪费时间，劳动效率较低。发明内容[0003]本发明针对现有技术的不足，提供一种农用除草器，其具有结构简单、对除过的草不需要用手进行收集，可直接收集到布袋中，减少人工操作时间、降低劳动强度等优点。[0004]本发明通过以下技术手段解决上述技术问题：一种农用除草器，包括除草杆本体、除草刀、接草槽、接草袋，其特征在于所述除草杆本体的一端上设置除草刀，接草槽设置在除草刀后端，接草袋与接草槽相连接。所述接草槽为L型结构，便于收集除过的草。[0005]优选地，所述接草槽上还设置有开口，方便将草收集进接草袋中。[0006]优选地，所述接草袋的开口连接在接草槽的开口处，方便将草收集进接草袋中。[0007]优选地，所述接草袋与接草槽的开口为活动链接，方便在除草袋装满后清理。[0008]优选地，所述接草袋为布质材料制成，方便装草。[0009]本发明的优点在于：结构简单、对除过的草不需要用手进行收集，可直接收集到布袋中，减少人工操作时间、降低劳动强度等优点。附图说明[0010]图1为本发明结构示意图。具体实施方式[0011]如图1所示，一种农用除草器，包括除草杆本体1、除草刀2、接草槽3、接草袋4，其特征在于所述除草杆本体1的一端上设置除草刀2，接草槽3设置在除草刀2后端，接草袋4与接草槽3相连接。[0012]优选地，所述草杆本体1为木制材料制成，减轻整体重量，使使用者容易握持。[0013]优选地，所述除草刀2为金属材料制成，且为弧型状结构，方便除草。[0014]优选地，所述接草槽3为L型结构，便于收集除过的草。[0015]优选地，所述接草槽3上还设置有开口5，方便将草收集进接草袋4中。[0016]优选地，所述接草袋4的开口连接在接草槽3的开口处，方便将草收集进接草袋4中。[0017]优选地，所述接草袋4与接草槽3的开口为活动链接，方便在除草袋4装满后清理。[0018]优选地，所述接草袋4为布质材料制成，方便装草。[0019]以上所述仅为发明创造的较佳实施例而已，并不用以限制本发明创造，凡在本发3CN106068687A说明书2/2页明创造的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明创造的保护范围之内。4CN106068687A说明书附图1/1页图15
