一种生态农业土壤墒情监测系统.pdf

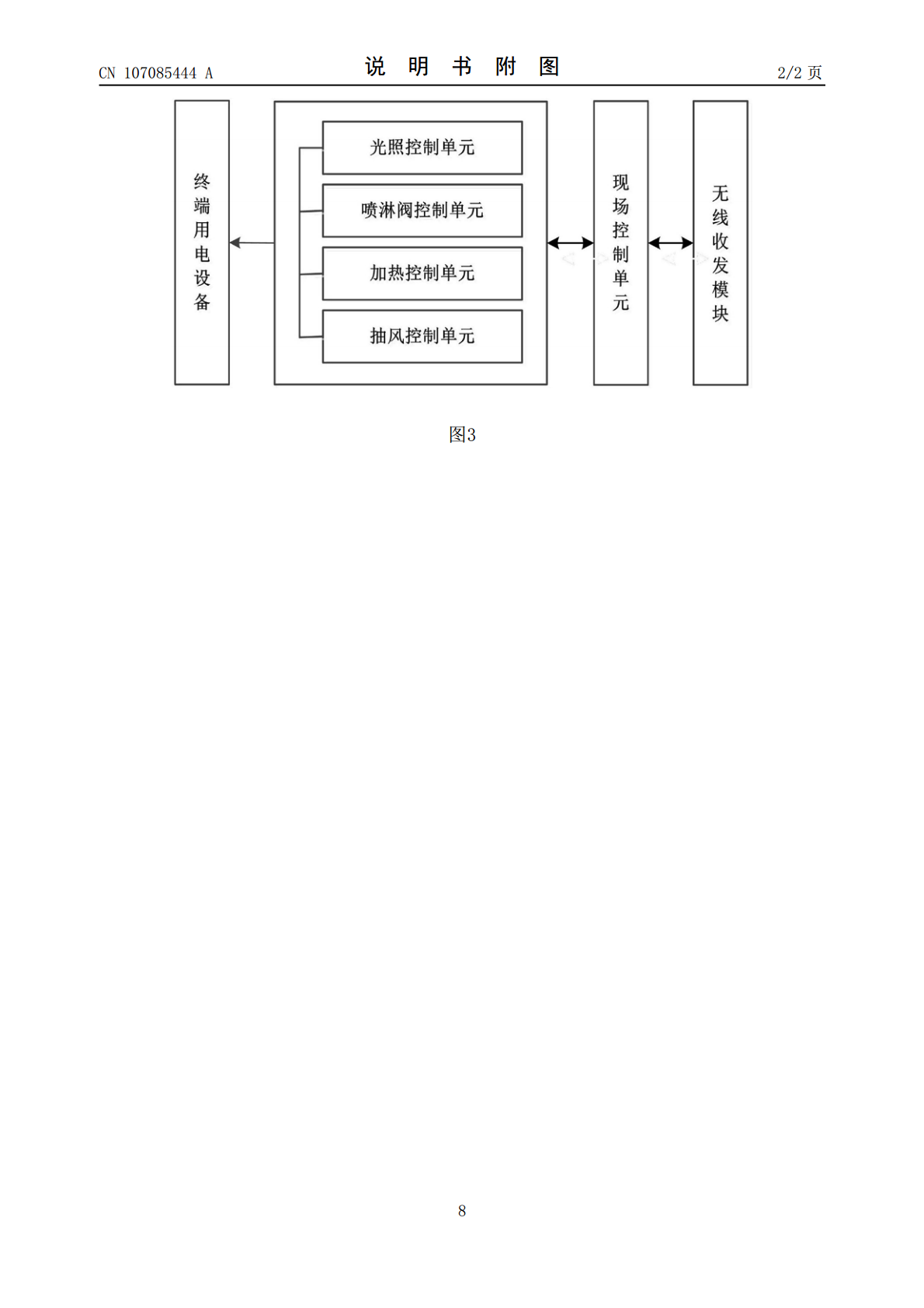

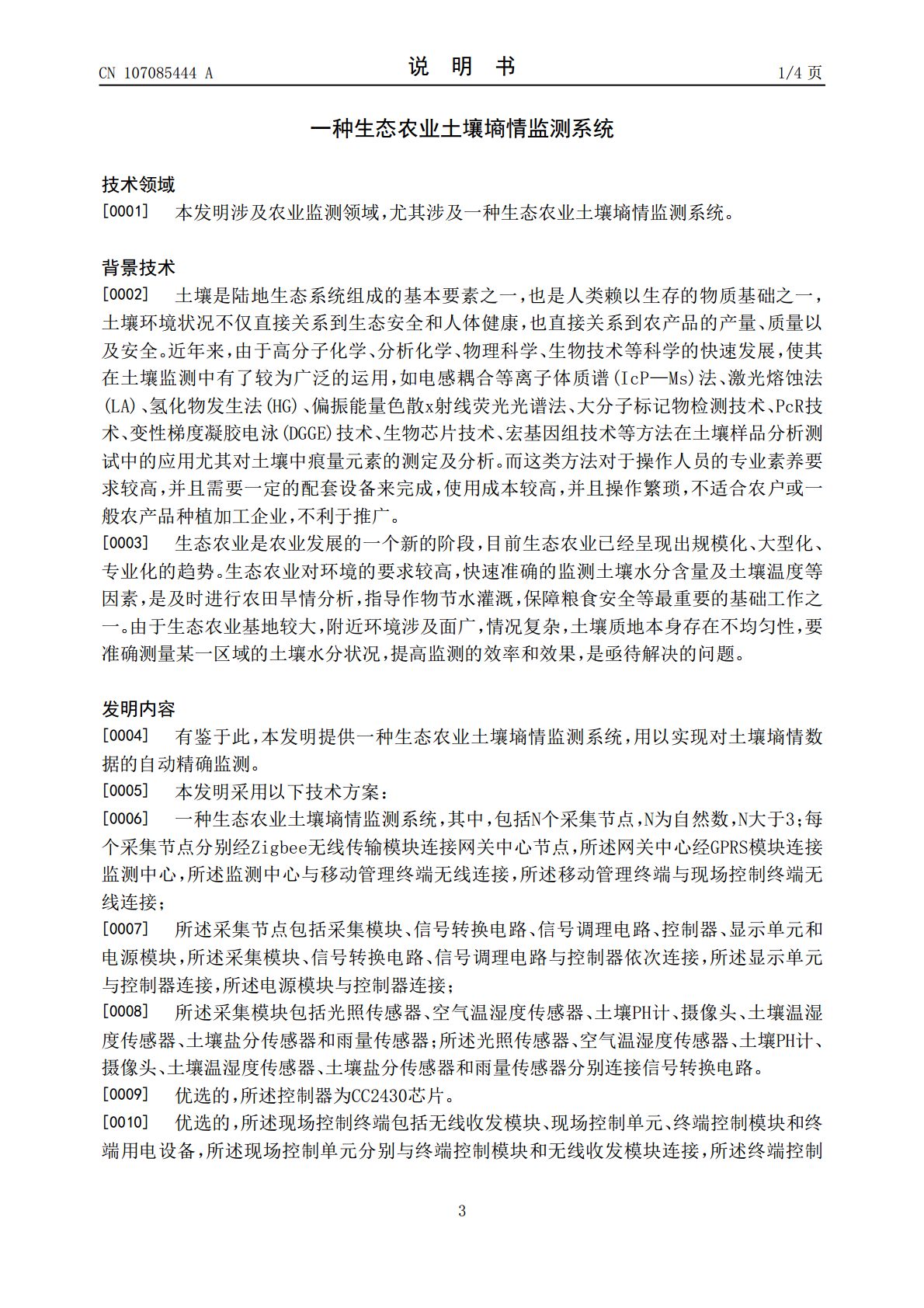

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107085444A(43)申请公布日2017.08.22(21)申请号201710420089.0(22)申请日2017.06.06(71)申请人合肥助航生态农业科技有限公司地址230000安徽省合肥市肥东县白龙镇向东村西岗组(72)发明人范子辉(74)专利代理机构北京联瑞联丰知识产权代理事务所(普通合伙)11411代理人郑自群(51)Int.Cl.G05D27/02(2006.01)A01G9/24(2006.01)A01G7/04(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种生态农业土壤墒情监测系统(57)摘要本发明提供了一种生态农业土壤墒情监测系统，包括N个采集节点，N为自然数，N大于3；每个采集节点分别经Zigbee无线传输模块连接网关中心节点，所述网关中心经GPRS模块连接监测中心，所述监测中心与移动管理终端无线连接，所述移动管理终端与现场控制终端无线连接。本发明实现了生态农业环境土壤墒情数据的自动精确监测，无需由工作人员到现场操作，节约劳动力成本，同时提高生产效率。CN107085444ACN107085444A权利要求书1/1页1.一种生态农业土壤墒情监测系统，其特征在于：包括N个采集节点，N为自然数，N大于3；每个采集节点分别经Zigbee无线传输模块连接网关中心节点，所述网关中心经GPRS模块连接监测中心，所述监测中心与移动管理终端无线连接，所述移动管理终端与现场控制终端无线连接；所述采集节点包括采集模块、信号转换电路、信号调理电路、控制器、显示单元和电源模块，所述采集模块、信号转换电路、信号调理电路与控制器依次连接，所述显示单元与控制器连接，所述电源模块与控制器连接；所述采集模块包括光照传感器、空气温湿度传感器、土壤PH计、摄像头、土壤温湿度传感器、土壤盐分传感器和雨量传感器；所述光照传感器、空气温湿度传感器、土壤PH计、摄像头、土壤温湿度传感器、土壤盐分传感器和雨量传感器分别连接信号转换电路。2.根据权利要求1所述的生态农业土壤墒情监测系统，其特征在于：所述控制器为CC2430芯片。3.根据权利要求1所述的生态农业土壤墒情监测系统，其特征在于：所述现场控制终端包括无线收发模块、现场控制单元、终端控制模块和终端用电设备，所述现场控制单元分别与终端控制模块和无线收发模块连接，所述终端控制模块与所述终端用电设备连接。4.根据权利要求3所述的生态农业土壤墒情监测系统，其特征在于：所述终端控制模块包括光照控制单元、喷淋阀控制单元、加热控制单元和抽风控制单元。5.根据权利要求1所述的生态农业土壤墒情监测系统，其特征在于：所述电源模块包括太阳能电池组件和市电供电模块。6.根据权利要求3所述的生态农业土壤墒情监测系统，其特征在于：所述现场控制终端还包括声光报警模块，所述声光报警模块与现场控制单元连接。7.根据权利要求1所述的生态农业土壤墒情监测系统，其特征在于：所述现场控制终端还包括显示模块，所述显示模块与所述现场控制单元连接。2CN107085444A说明书1/4页一种生态农业土壤墒情监测系统技术领域[0001]本发明涉及农业监测领域，尤其涉及一种生态农业土壤墒情监测系统。背景技术[0002]土壤是陆地生态系统组成的基本要素之一，也是人类赖以生存的物质基础之一，土壤环境状况不仅直接关系到生态安全和人体健康，也直接关系到农产品的产量、质量以及安全。近年来，由于高分子化学、分析化学、物理科学、生物技术等科学的快速发展，使其在土壤监测中有了较为广泛的运用，如电感耦合等离子体质谱(IcP—Ms)法、激光熔蚀法(LA)、氢化物发生法(HG)、偏振能量色散x射线荧光光谱法、大分子标记物检测技术、PcR技术、变性梯度凝胶电泳(DGGE)技术、生物芯片技术、宏基因组技术等方法在土壤样品分析测试中的应用尤其对土壤中痕量元素的测定及分析。而这类方法对于操作人员的专业素养要求较高，并且需要一定的配套设备来完成，使用成本较高，并且操作繁琐，不适合农户或一般农产品种植加工企业，不利于推广。[0003]生态农业是农业发展的一个新的阶段，目前生态农业已经呈现出规模化、大型化、专业化的趋势。生态农业对环境的要求较高，快速准确的监测土壤水分含量及土壤温度等因素，是及时进行农田旱情分析，指导作物节水灌溉，保障粮食安全等最重要的基础工作之一。由于生态农业基地较大，附近环境涉及面广，情况复杂，土壤质地本身存在不均匀性，要准确测量某一区域的土壤水分状况，提高监测的效率和效果，是亟待解决的问题。发明内容[0004]有鉴于此，本发明提供一种生态农业土壤墒情监测系统，用以实现对土壤墒情数据的自动精确监测。[0005]本发明采用以下技术方案：[0006]一种生态农业
