一种瓦楞纸箱成型工艺.pdf

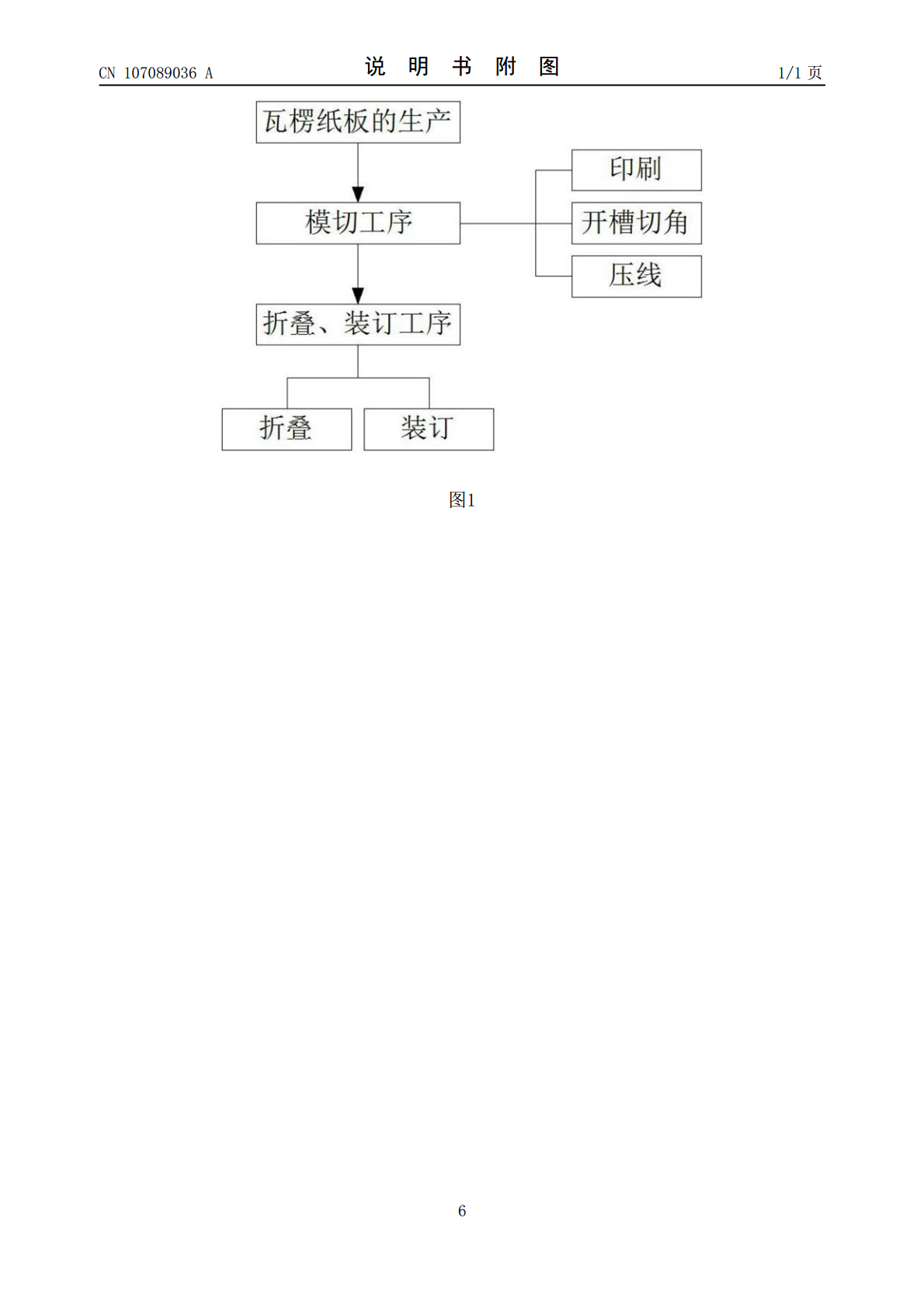

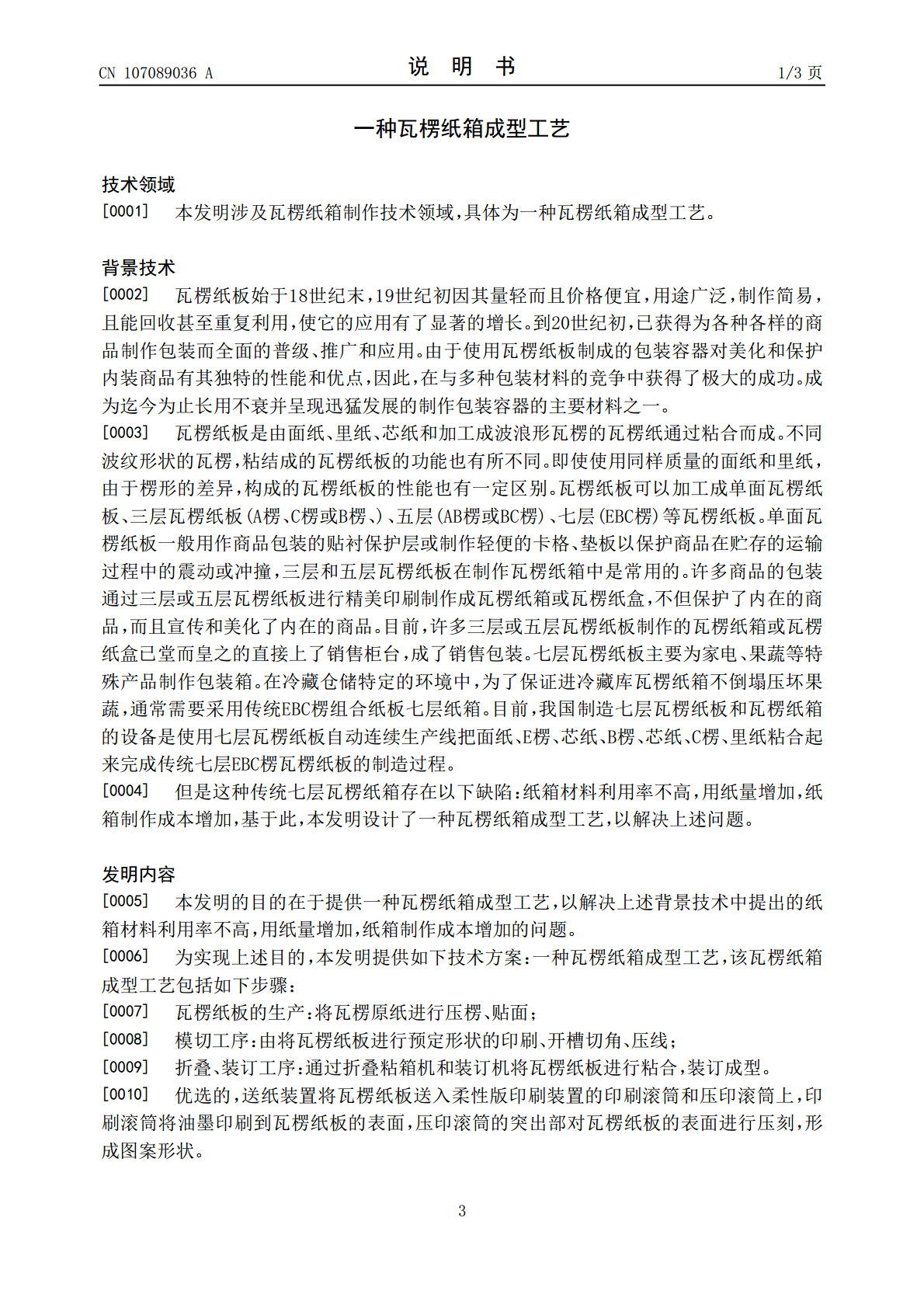

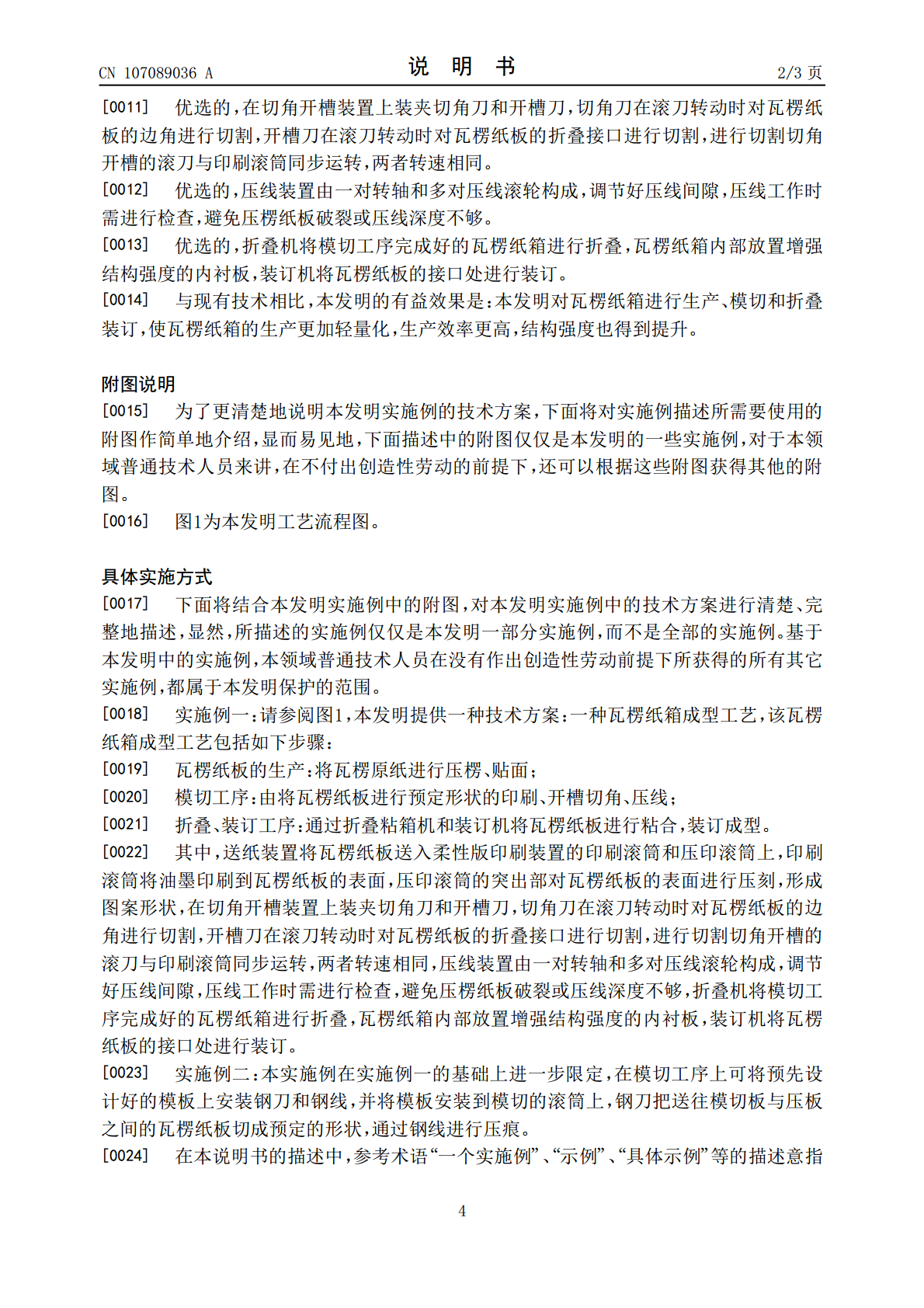

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107089036A(43)申请公布日2017.08.25(21)申请号201710404717.6B31B50/88(2017.01)(22)申请日2017.06.01(71)申请人广东中穗纸品有限公司地址522000广东省揭阳市揭东区锡场镇锡中开发区(72)发明人张晓斌(74)专利代理机构合肥顺超知识产权代理事务所(特殊普通合伙)34120代理人赵宗海(51)Int.Cl.B31F1/20(2006.01)B31B50/20(2017.01)B31B50/26(2017.01)B31B50/62(2017.01)B31B50/68(2017.01)权利要求书1页说明书3页附图1页(54)发明名称一种瓦楞纸箱成型工艺(57)摘要本发明公开了农业器械技术领域的一种瓦楞纸箱成型工艺，该瓦楞纸箱成型工艺包括如下步骤：瓦楞纸板的生产、模切工序、折叠、装订工序，瓦楞纸板的生产：将瓦楞原纸进行压楞、贴面；模切工序：由将瓦楞纸板进行预定形状的印刷、开槽切角、压线；折叠、装订工序：通过折叠粘箱机和装订机将瓦楞纸板进行粘合，装订成型，本发明对瓦楞纸箱进行生产、模切和折叠装订，使瓦楞纸箱的生产更加轻量化，生产效率更高，结构强度也得到提升。CN107089036ACN107089036A权利要求书1/1页1.一种瓦楞纸箱成型工艺，其特征在于：该瓦楞纸箱成型工艺包括如下步骤：瓦楞纸板的生产：将瓦楞原纸进行压楞、贴面；模切工序：由将瓦楞纸板进行预定形状的印刷、开槽切角、压线；折叠、装订工序：通过折叠粘箱机和装订机将瓦楞纸板进行粘合，装订成型。2.根据权利要求1所述的一种瓦楞纸箱成型工艺，其特征在于：送纸装置将瓦楞纸板送入柔性版印刷装置的印刷滚筒和压印滚筒上，印刷滚筒将油墨印刷到瓦楞纸板的表面，压印滚筒的突出部对瓦楞纸板的表面进行压刻，形成图案形状。3.根据权利要求1所述的一种瓦楞纸箱成型工艺，其特征在于：在切角开槽装置上装夹切角刀和开槽刀，切角刀在滚刀转动时对瓦楞纸板的边角进行切割，开槽刀在滚刀转动时对瓦楞纸板的折叠接口进行切割，进行切割切角开槽的滚刀与印刷滚筒同步运转，两者转速相同。4.根据权利要求1所述的一种瓦楞纸箱成型工艺，其特征在于：压线装置由一对转轴和多对压线滚轮构成，调节好压线间隙，压线工作时需进行检查，避免压楞纸板破裂或压线深度不够。5.根据权利要求1所述的一种瓦楞纸箱成型工艺，其特征在于：折叠机将模切工序完成好的瓦楞纸箱进行折叠，瓦楞纸箱内部放置增强结构强度的内衬板，装订机将瓦楞纸板的接口处进行装订。2CN107089036A说明书1/3页一种瓦楞纸箱成型工艺技术领域[0001]本发明涉及瓦楞纸箱制作技术领域，具体为一种瓦楞纸箱成型工艺。背景技术[0002]瓦楞纸板始于18世纪末，19世纪初因其量轻而且价格便宜，用途广泛，制作简易，且能回收甚至重复利用，使它的应用有了显著的增长。到20世纪初，已获得为各种各样的商品制作包装而全面的普级、推广和应用。由于使用瓦楞纸板制成的包装容器对美化和保护内装商品有其独特的性能和优点，因此，在与多种包装材料的竞争中获得了极大的成功。成为迄今为止长用不衰并呈现迅猛发展的制作包装容器的主要材料之一。[0003]瓦楞纸板是由面纸、里纸、芯纸和加工成波浪形瓦楞的瓦楞纸通过粘合而成。不同波纹形状的瓦楞，粘结成的瓦楞纸板的功能也有所不同。即使使用同样质量的面纸和里纸，由于楞形的差异，构成的瓦楞纸板的性能也有一定区别。瓦楞纸板可以加工成单面瓦楞纸板、三层瓦楞纸板(A楞、C楞或B楞、)、五层(AB楞或BC楞)、七层(EBC楞)等瓦楞纸板。单面瓦楞纸板一般用作商品包装的贴衬保护层或制作轻便的卡格、垫板以保护商品在贮存的运输过程中的震动或冲撞，三层和五层瓦楞纸板在制作瓦楞纸箱中是常用的。许多商品的包装通过三层或五层瓦楞纸板进行精美印刷制作成瓦楞纸箱或瓦楞纸盒，不但保护了内在的商品，而且宣传和美化了内在的商品。目前，许多三层或五层瓦楞纸板制作的瓦楞纸箱或瓦楞纸盒已堂而皇之的直接上了销售柜台，成了销售包装。七层瓦楞纸板主要为家电、果蔬等特殊产品制作包装箱。在冷藏仓储特定的环境中，为了保证进冷藏库瓦楞纸箱不倒塌压坏果蔬，通常需要采用传统EBC楞组合纸板七层纸箱。目前，我国制造七层瓦楞纸板和瓦楞纸箱的设备是使用七层瓦楞纸板自动连续生产线把面纸、E楞、芯纸、B楞、芯纸、C楞、里纸粘合起来完成传统七层EBC楞瓦楞纸板的制造过程。[0004]但是这种传统七层瓦楞纸箱存在以下缺陷：纸箱材料利用率不高，用纸量增加，纸箱制作成本增加，基于此，本发明设计了一种瓦楞纸箱成型工艺，以解决上述问题。发明内容[0005]本发明的目的在于提供一种瓦楞纸箱成型工艺，以解决上述背
