一种种子储存装置.pdf

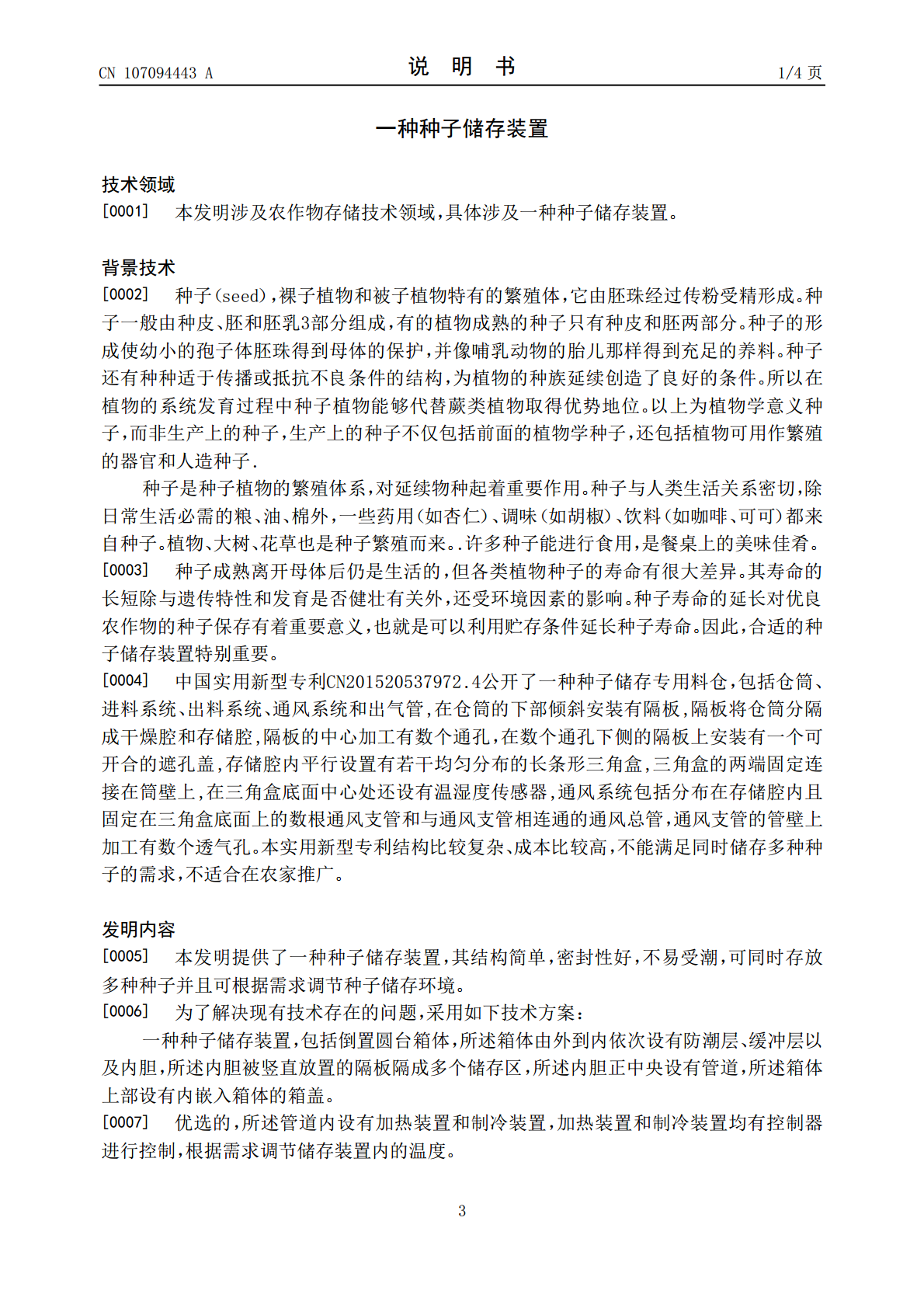

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107094443A(43)申请公布日2017.08.29(21)申请号201710180761.3(22)申请日2017.03.24(71)申请人合肥慧谷农业科技有限公司地址230000安徽省合肥市肥西县丰乐镇丰乐社区(72)发明人刘利(74)专利代理机构合肥道正企智知识产权代理有限公司34130代理人闫艳艳(51)Int.Cl.A01F25/14(2006.01)A01F25/16(2006.01)G05D27/02(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种种子储存装置(57)摘要本发明公开了一种种子储存装置，包括倒置圆台箱体，所述箱体由外到内依次设有防潮层、缓冲层以及内胆，所述内胆被竖直放置的隔板隔成多个储存区，所述内胆正中央设有管道，所述箱体上部设有内嵌入箱体的箱盖。了所述种子储存装置，其结构简单，密封性好，不易受潮，可同时存放多种种子并且可根据需求调节种子储存环境。CN107094443ACN107094443A权利要求书1/1页1.一种种子储存装置，包括倒置圆台箱体，其特征在于，所述箱体由外到内依次设有防潮层、缓冲层以及内胆，所述内胆被竖直放置的隔板隔成多个储存区，所述内胆正中央设有管道，所述箱体上部设有内嵌入箱体的箱盖。2.根据权利要求1所述的种子储存装置，其特征在于，所述管道内设有加热装置和制冷装置。3.根据权利要求1所述的种子储存装置，其特征在于，所述隔板设有空腔室。4.根据权利要求4所述的种子储存装置，其特征在于，所述空腔室内设有硅胶干燥剂。5.根据权利要求1所述的种子储存装置，其特征在于，所述内胆的每个储存区底部均设有垃圾清理孔。6.根据权利要求5所述的种子储存装置，其特征在于，所述垃圾清理口上设有可密封的木塞。7.根据权利要求1所述的种子储存装置，其特征在于，所述内胆的每个储存区均设有温度传感器和湿度传感器。8.根据权利要求1所述的种子储存装置，其特征在于，所述箱体外壁设有显示种子温度和湿度的显示屏，底部设有支架。9.根据权利要求1所述的种子储存装置，其特征在于，所述箱盖从上到下，依次设有防潮层、缓冲层、内胆层。10.根据权利要求1所述的种子储存装置，其特征在于，所述箱盖上部设有手柄。2CN107094443A说明书1/4页一种种子储存装置技术领域[0001]本发明涉及农作物存储技术领域，具体涉及一种种子储存装置。背景技术[0002]种子（seed），裸子植物和被子植物特有的繁殖体，它由胚珠经过传粉受精形成。种子一般由种皮、胚和胚乳3部分组成，有的植物成熟的种子只有种皮和胚两部分。种子的形成使幼小的孢子体胚珠得到母体的保护，并像哺乳动物的胎儿那样得到充足的养料。种子还有种种适于传播或抵抗不良条件的结构，为植物的种族延续创造了良好的条件。所以在植物的系统发育过程中种子植物能够代替蕨类植物取得优势地位。以上为植物学意义种子，而非生产上的种子，生产上的种子不仅包括前面的植物学种子，还包括植物可用作繁殖的器官和人造种子.种子是种子植物的繁殖体系，对延续物种起着重要作用。种子与人类生活关系密切，除日常生活必需的粮、油、棉外，一些药用（如杏仁）、调味（如胡椒）、饮料（如咖啡、可可）都来自种子。植物、大树、花草也是种子繁殖而来。.许多种子能进行食用，是餐桌上的美味佳肴。[0003]种子成熟离开母体后仍是生活的，但各类植物种子的寿命有很大差异。其寿命的长短除与遗传特性和发育是否健壮有关外，还受环境因素的影响。种子寿命的延长对优良农作物的种子保存有着重要意义，也就是可以利用贮存条件延长种子寿命。因此，合适的种子储存装置特别重要。[0004]中国实用新型专利CN201520537972.4公开了一种种子储存专用料仓，包括仓筒、进料系统、出料系统、通风系统和出气管,在仓筒的下部倾斜安装有隔板,隔板将仓筒分隔成干燥腔和存储腔,隔板的中心加工有数个通孔，在数个通孔下侧的隔板上安装有一个可开合的遮孔盖,存储腔内平行设置有若干均匀分布的长条形三角盒,三角盒的两端固定连接在筒壁上,在三角盒底面中心处还设有温湿度传感器,通风系统包括分布在存储腔内且固定在三角盒底面上的数根通风支管和与通风支管相连通的通风总管，通风支管的管壁上加工有数个透气孔。本实用新型专利结构比较复杂、成本比较高，不能满足同时储存多种种子的需求，不适合在农家推广。发明内容[0005]本发明提供了一种种子储存装置，其结构简单，密封性好，不易受潮，可同时存放多种种子并且可根据需求调节种子储存环境。[0006]为了解决现有技术存在的问题，采用如下技术方案：一种种子储存装置，包括倒置圆台箱体，所述箱体由外到内依次设有防潮层、缓冲层以及内胆，所述内胆被竖直放置的隔板隔成多个储
