一种可滑动调节出水位置的感应水龙头.pdf

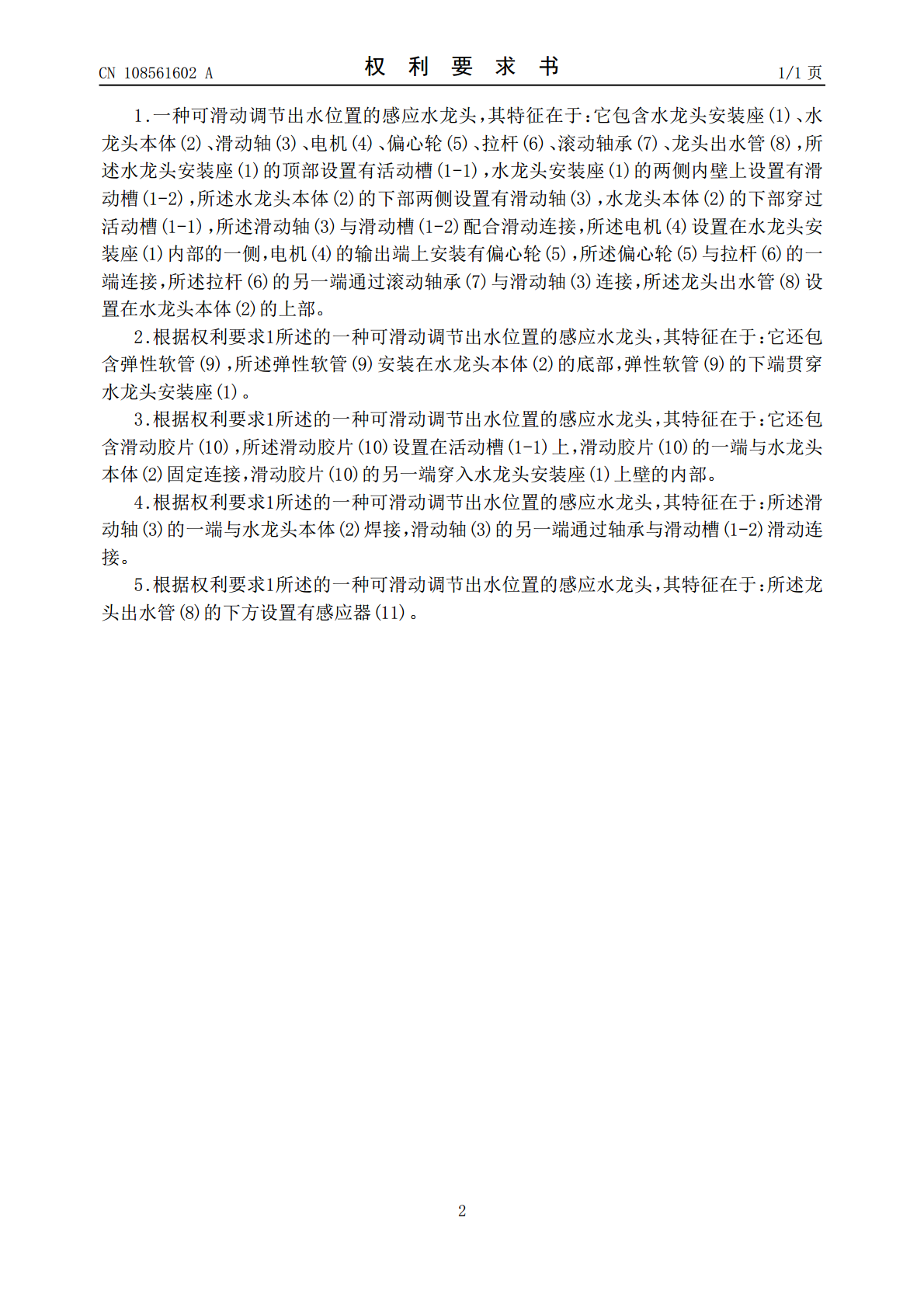

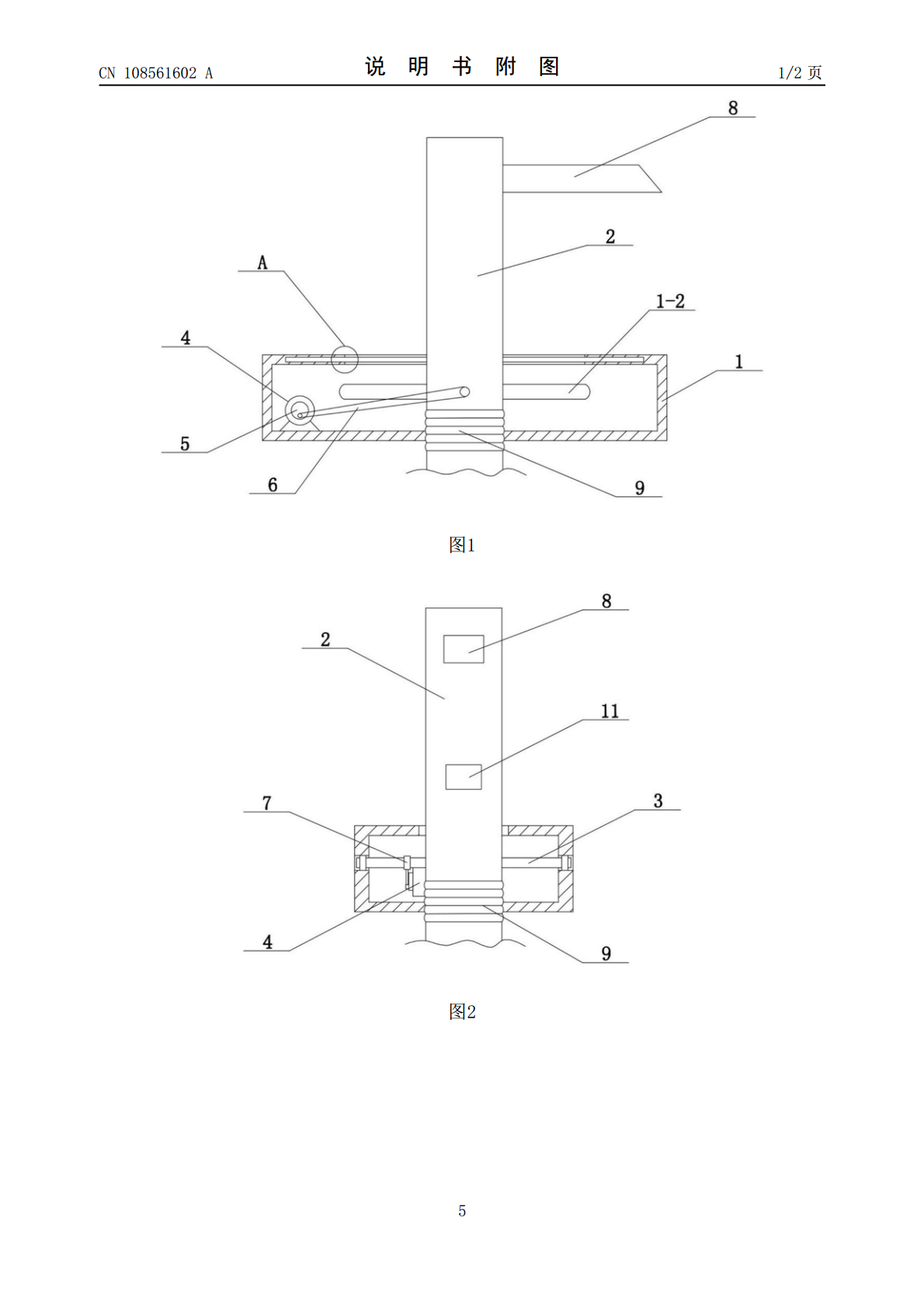

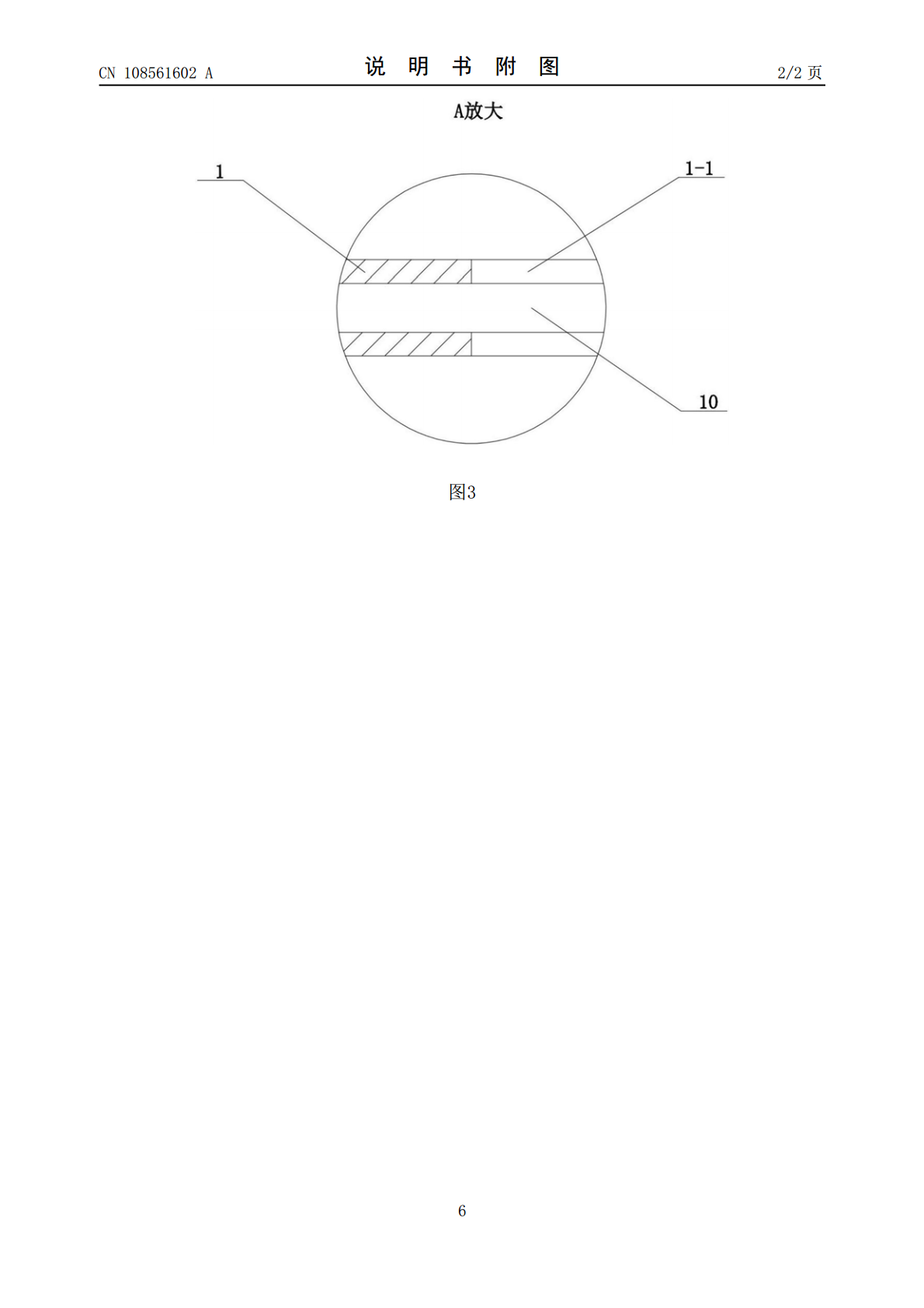

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108561602A(43)申请公布日2018.09.21(21)申请号201810787469.2(22)申请日2018.07.18(71)申请人合肥微信片农业科技有限公司地址230000安徽省合肥市肥东经济开发区临泉东路北(72)发明人任才银(74)专利代理机构六安众信知识产权代理事务所(普通合伙)34123代理人徐牧(51)Int.Cl.F16K27/00(2006.01)F16K31/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种可滑动调节出水位置的感应水龙头(57)摘要一种可滑动调节出水位置的感应水龙头，它涉及水龙头技术领域。它包含水龙头安装座、水龙头本体、滑动轴、电机、偏心轮、拉杆、滚动轴承、龙头出水管，水龙头安装座顶部设有活动槽，水龙头安装座两侧内壁上设有滑动槽，水龙头本体下部两侧设有滑动轴，水龙头本体下部穿过活动槽，滑动轴与滑动槽配合滑动连接，电机设在水龙头安装座内部的一侧，电机的输出端上安装有偏心轮，偏心轮与拉杆一端连接，拉杆另一端通过滚动轴承与滑动轴连接，龙头出水管设在水龙头本体上部。它结构简单，设计合理，通过电机带动偏心轮转动能够使得水龙头本体在水龙头安装座上滑动，从而使得感应水龙头能够进行出水位置的调节，有效提高了其适应能力和使用体验度。CN108561602ACN108561602A权利要求书1/1页1.一种可滑动调节出水位置的感应水龙头，其特征在于：它包含水龙头安装座(1)、水龙头本体(2)、滑动轴(3)、电机(4)、偏心轮(5)、拉杆(6)、滚动轴承(7)、龙头出水管(8)，所述水龙头安装座(1)的顶部设置有活动槽(1-1)，水龙头安装座(1)的两侧内壁上设置有滑动槽(1-2)，所述水龙头本体(2)的下部两侧设置有滑动轴(3)，水龙头本体(2)的下部穿过活动槽(1-1)，所述滑动轴(3)与滑动槽(1-2)配合滑动连接，所述电机(4)设置在水龙头安装座(1)内部的一侧，电机(4)的输出端上安装有偏心轮(5)，所述偏心轮(5)与拉杆(6)的一端连接，所述拉杆(6)的另一端通过滚动轴承(7)与滑动轴(3)连接，所述龙头出水管(8)设置在水龙头本体(2)的上部。2.根据权利要求1所述的一种可滑动调节出水位置的感应水龙头，其特征在于：它还包含弹性软管(9)，所述弹性软管(9)安装在水龙头本体(2)的底部，弹性软管(9)的下端贯穿水龙头安装座(1)。3.根据权利要求1所述的一种可滑动调节出水位置的感应水龙头，其特征在于：它还包含滑动胶片(10)，所述滑动胶片(10)设置在活动槽(1-1)上，滑动胶片(10)的一端与水龙头本体(2)固定连接，滑动胶片(10)的另一端穿入水龙头安装座(1)上壁的内部。4.根据权利要求1所述的一种可滑动调节出水位置的感应水龙头，其特征在于：所述滑动轴(3)的一端与水龙头本体(2)焊接，滑动轴(3)的另一端通过轴承与滑动槽(1-2)滑动连接。5.根据权利要求1所述的一种可滑动调节出水位置的感应水龙头，其特征在于：所述龙头出水管(8)的下方设置有感应器(11)。2CN108561602A说明书1/2页一种可滑动调节出水位置的感应水龙头技术领域[0001]本发明涉及水龙头技术领域，具体涉及一种可滑动调节出水位置的感应水龙头。背景技术[0002]感应水龙头，是通过红外线反射原理，当人体的手放在水龙头的红外线区域内，红外线发射管发出的红外线由于人体手的摭挡反射到红外线接收管，通过集成线路内的微电脑处理后的信号发送给脉冲电磁阀，电磁阀接受信号后按指定的指令打开阀芯来控制水龙头出水；当人体的手离开红外线感应范围，电磁阀没有接受到信号，电磁阀阀芯则通过内部的弹簧进行复位来控制水龙头的关水。[0003]目前的感应水龙头安装后，出水的位置便固定，无法进行水龙头出水位置的调节，从而导致其适应能力和使用感受降低。发明内容[0004]本发明的目的在于针对现有技术的缺陷和不足，提供一种可滑动调节出水位置的感应水龙头，它能解决目前的感应水龙头安装后，出水的位置便固定，无法进行水龙头出水位置的调节，从而导致其适应能力和使用感受降低的缺陷。[0005]为实现上述目的，本发明采用以下技术方案是：它包含水龙头安装座1、水龙头本体2、滑动轴3、电机4、偏心轮5、拉杆6、滚动轴承7、龙头出水管8，所述水龙头安装座1的顶部设置有活动槽1-1，水龙头安装座1的两侧内壁上设置有滑动槽1-2，所述水龙头本体2的下部两侧设置有滑动轴3，水龙头本体2的下部穿过活动槽1-1，所述滑动轴3与滑动槽1-2配合滑动连接，所述电机4设置在水龙头安装座1内部的一侧，电机4的输出端上安装有偏心轮5，所述偏心轮5与拉杆6的一端连接，所述拉杆6的另
