一种农业用便捷测量切割装置.pdf

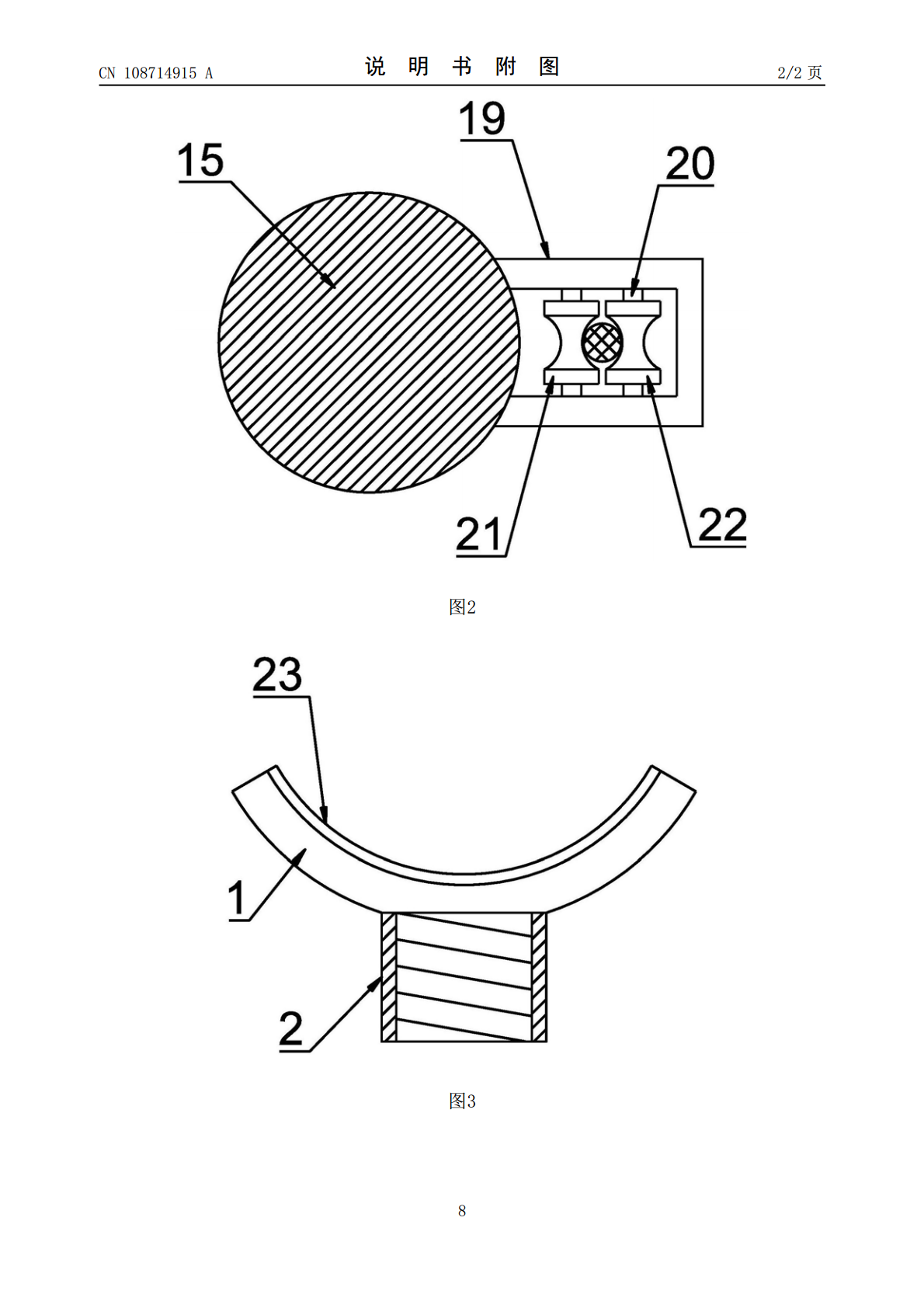

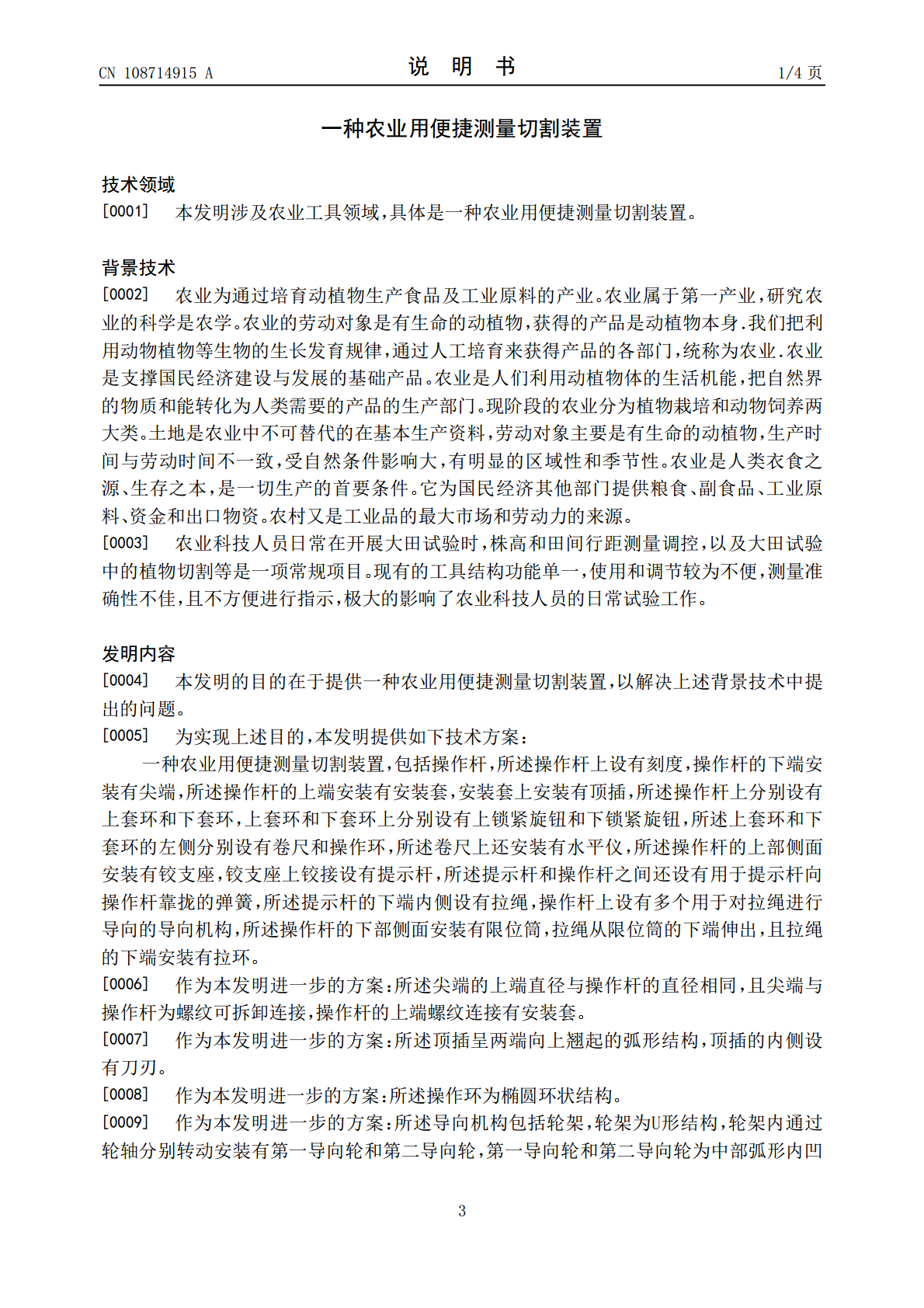

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108714915A(43)申请公布日2018.10.30(21)申请号201810604525.4(22)申请日2018.06.13(71)申请人合肥久多农业科技有限公司地址230000安徽省合肥市瑶海区乐水路7号9幢610室(72)发明人张远旭(74)专利代理机构北京华仲龙腾专利代理事务所(普通合伙)11548代理人李静(51)Int.Cl.B26B11/00(2006.01)G01B5/02(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种农业用便捷测量切割装置(57)摘要本发明公开了一种农业用便捷测量切割装置，包括操作杆，所述操作杆的下端安装有尖端，操作杆的上端安装有安装套，安装套上安装有顶插，操作杆上分别设有上套环和下套环，上套环和下套环的左侧分别设有卷尺和操作环，卷尺上还安装有水平仪，操作杆的上部侧面安装有铰支座，铰支座上铰接设有提示杆，提示杆和操作杆之间还设有弹簧，提示杆的下端内侧设有拉绳，操作杆上设有多个用于对拉绳进行导向的导向机构，操作杆的下部侧面安装有限位筒，拉绳从限位筒的下端伸出，且拉绳的下端安装有拉环。本发明功能多样，使用操作方便，可用于田间的测量和切割作业，且测量准确性高，提升协调工作效率。CN108714915ACN108714915A权利要求书1/1页1.一种农业用便捷测量切割装置，包括操作杆（15），其特征在于，所述操作杆（15）上设有刻度，操作杆（15）的下端安装有尖端（14），所述操作杆（15）的上端安装有安装套（2），安装套（2）上安装有顶插（1），所述操作杆（15）上分别设有上套环（7）和下套环（9），上套环（7）和下套环（9）上分别设有上锁紧旋钮（8）和下锁紧旋钮（10），所述上套环（7）和下套环（9）的左侧分别设有卷尺（17）和操作环（16），所述卷尺（17）上还安装有水平仪（18），所述操作杆（15）的上部侧面安装有铰支座（3），铰支座（3）上铰接设有提示杆（4），所述提示杆（4）和操作杆（15）之间还设有用于提示杆（4）向操作杆（15）靠拢的弹簧（5），所述提示杆（4）的下端内侧设有拉绳（6），操作杆（15）上设有多个用于对拉绳（6）进行导向的导向机构（11），所述操作杆（15）的下部侧面安装有限位筒（13），拉绳（6）从限位筒（13）的下端伸出，且拉绳（6）的下端安装有拉环（12）。2.根据权利要求1所述的农业用便捷测量切割装置，其特征在于，所述尖端（14）的上端直径与操作杆（15）的直径相同，且尖端（14）与操作杆（15）为螺纹可拆卸连接，操作杆（15）的上端螺纹连接有安装套（2）。3.根据权利要求1所述的农业用便捷测量切割装置，其特征在于，所述顶插（1）呈两端向上翘起的弧形结构，顶插（1）的内侧设有刀刃（23）。4.根据权利要求1所述的农业用便捷测量切割装置，其特征在于，所述操作环（16）为椭圆环状结构。5.根据权利要求1所述的农业用便捷测量切割装置，其特征在于，所述导向机构（11）包括轮架（19），轮架（19）为U形结构，轮架（19）内通过轮轴（20）分别转动安装有第一导向轮（21）和第二导向轮（22），第一导向轮（21）和第二导向轮（22）为中部弧形内凹结构，第一导向轮（21）和第二导向轮（22）的外端相接触，拉绳（6）从第一导向轮（21）和第二导向轮（22）之间穿过。6.根据权利要求1所述的农业用便捷测量切割装置，其特征在于，所述限位筒（13）为圆柱形筒体结构。7.根据权利要求1或6所述的农业用便捷测量切割装置，其特征在于，所述拉环（12）为圆环，且拉环（12）的内径大于10cm。8.根据权利要求7所述的农业用便捷测量切割装置，其特征在于，所述提示杆（4）初始位置时，提示杆（4）与操作杆（15）之间的夹角为35～45°，且拉环（12）与限位筒（13）的下端抵靠。2CN108714915A说明书1/4页一种农业用便捷测量切割装置技术领域[0001]本发明涉及农业工具领域，具体是一种农业用便捷测量切割装置。背景技术[0002]农业为通过培育动植物生产食品及工业原料的产业。农业属于第一产业，研究农业的科学是农学。农业的劳动对象是有生命的动植物，获得的产品是动植物本身．我们把利用动物植物等生物的生长发育规律，通过人工培育来获得产品的各部门，统称为农业．农业是支撑国民经济建设与发展的基础产品。农业是人们利用动植物体的生活机能，把自然界的物质和能转化为人类需要的产品的生产部门。现阶段的农业分为植物栽培和动物饲养两大类。土地是农业中不可替代的在基本生产资料，劳动对象主要是有生命的动植物，生产时间与劳动时间不一致，受自然条件影响大，有明显的区域性和季节性。农业是人类衣食之源、生存之本，是
