PLC应用技术项目教程作业.pdf

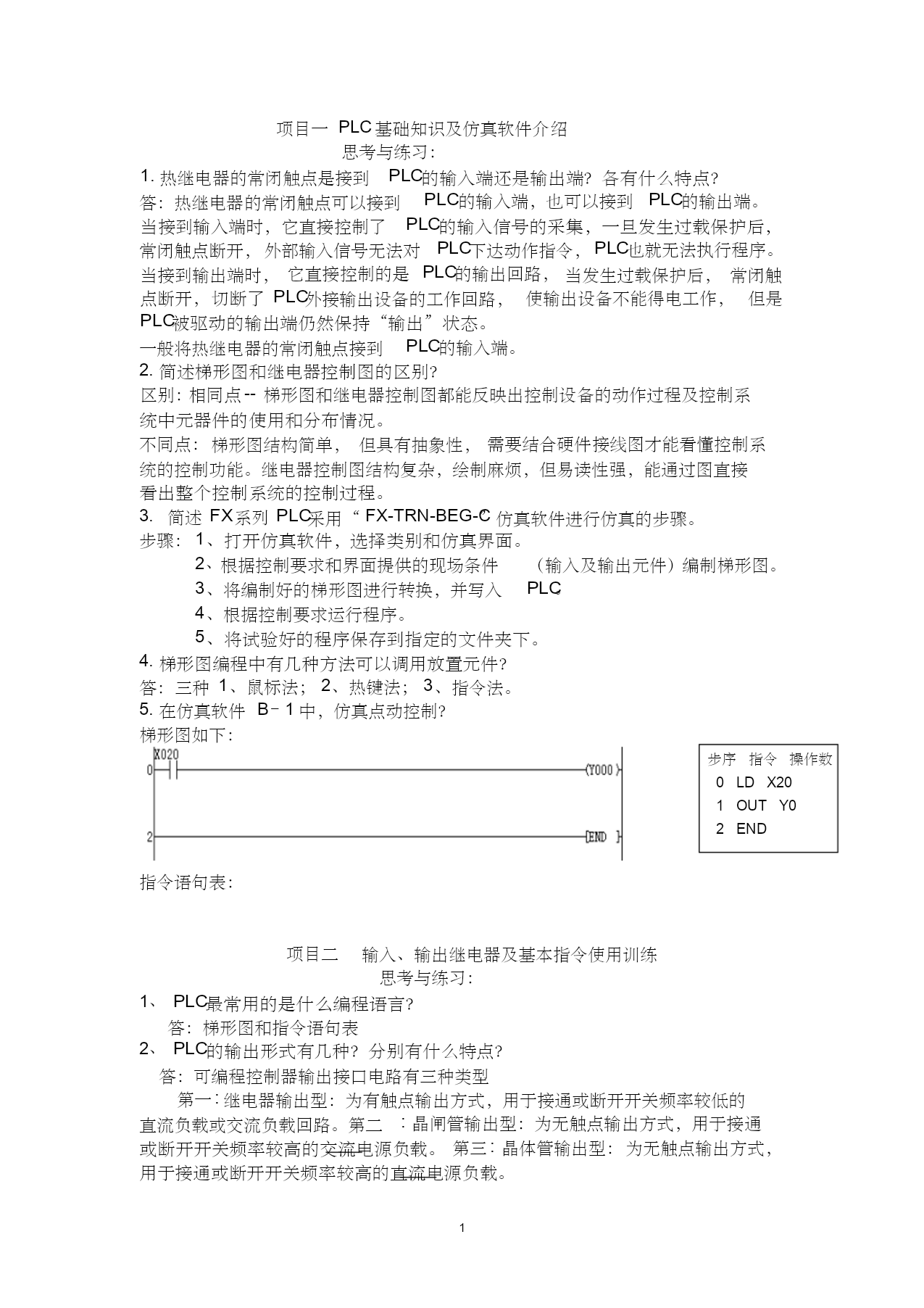

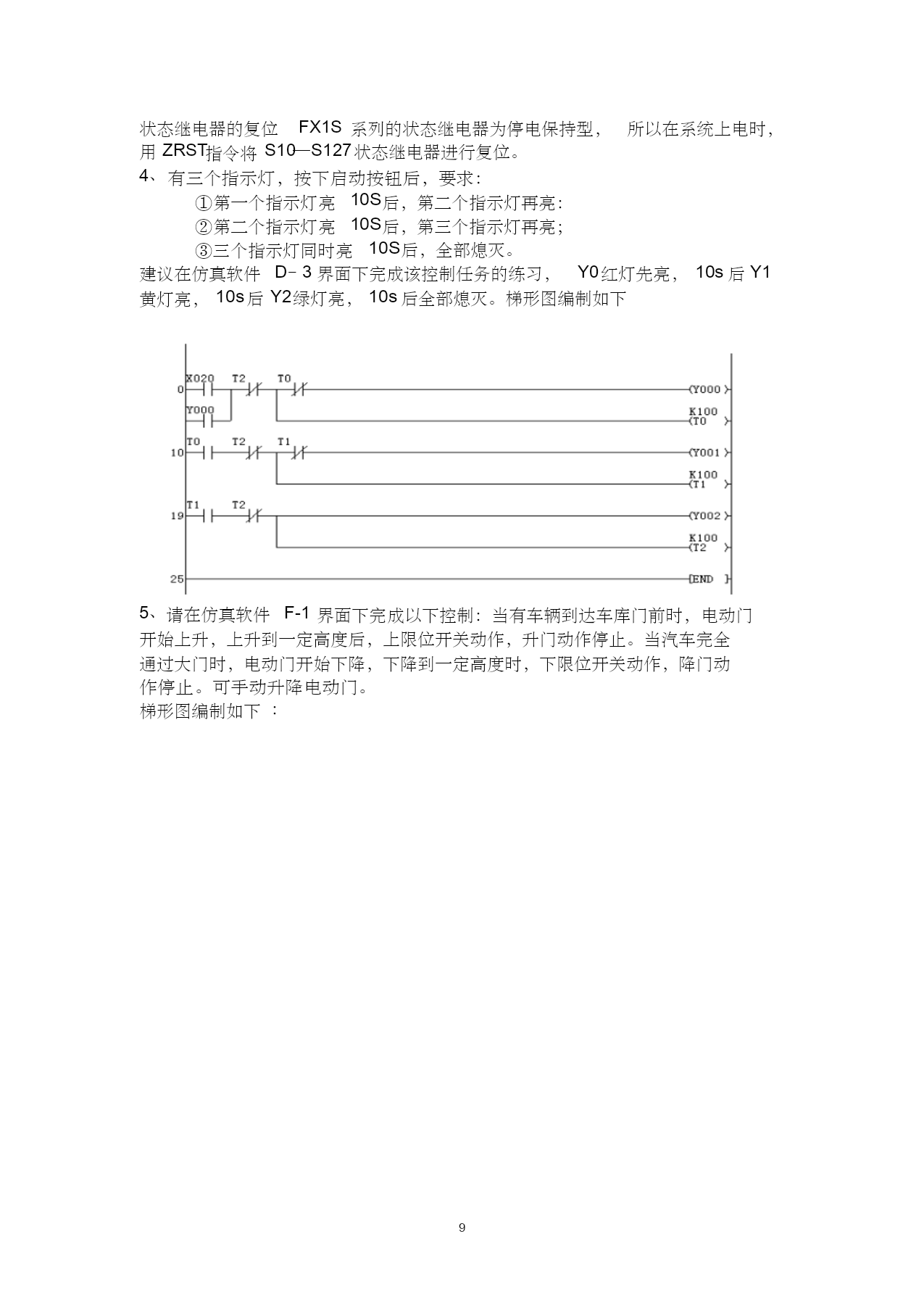

项目一PLC基础知识及仿真软件介绍思考与练习：1.热继电器的常闭触点是接到PLC的输入端还是输出端？各有什么特点？答：热继电器的常闭触点可以接到PLC的输入端，也可以接到PLC的输出端。当接到输入端时，它直接控制了PLC的输入信号的采集，一旦发生过载保护后，常闭触点断开，外部输入信号无法对PLC下达动作指令，PLC也就无法执行程序。当接到输出端时，它直接控制的是PLC的输出回路，当发生过载保护后，常闭触点断开，切断了PLC外接输出设备的工作回路，使输出设备不能得电工作，但是PLC被驱动的输出端仍然保持“输出”状态。一般将热继电器的常闭触点接到PLC的输入端。2.简述梯形图和继电器控制图的区别？区别：相同点--梯形图和继电器控制图都能反映出控制设备的动作过程及控制系统中元器件的使用和分布情况。不同点：梯形图结构简单，但具有抽象性，需要结合硬件接线图才能看懂控制系统的控制功能。继电器控制图结构复杂，绘制麻烦，但易读性强，能通过图直接看出整个控制系统的控制过程。3.简述FX系列PLC采用“FX-TRN-BEG-C”仿真软件进行仿真的步骤。步骤：1、打开仿真软件，选择类别和仿真界面。2、根据控制要求和界面提供的现场条件（输入及输出元件）编制梯形图。3、将编制好的梯形图进行转换，并写入PLC。4、根据控制要求运行程序。5、将试验好的程序保存到指定的文件夹下。4.梯形图编程中有几种方法可以调用放置元件？答：三种1、鼠标法；2、热键法；3、指令法。5.在仿真软件B–1中，仿真点动控制？梯形图如下：步序指令操作数0LDX201OUTY02END指令语句表：项目二输入、输出继电器及基本指令使用训练思考与练习：1、PLC最常用的是什么编程语言？答：梯形图和指令语句表2、PLC的输出形式有几种？分别有什么特点？答：可编程控制器输出接口电路有三种类型第一:继电器输出型：为有触点输出方式，用于接通或断开开关频率较低的直流负载或交流负载回路。第二:晶闸管输出型：为无触点输出方式，用于接通或断开开关频率较高的交流电源负载。第三:晶体管输出型：为无触点输出方式，用于接通或断开开关频率较高的直流电源负载。13、简述AND指令与ANB指令之间的区别。AND：常开触点串联指令，用于单个常开触点的串联。(触点串联是“与”关系)ANB：并联电路块的串联连接指令，两个或两个以上触点并联的电路称为并联电路块，分支电路并联电路块与前面电路串联连接时，分支的起点用LD、LDI指令，分支结束使用ANB指令。这两个指令的最大区别就是AND是单个触点的串联，ANB是电路块的串联。4、写出如题图2–1所示梯形图的指令表。语句表程序如下：步序指令操作数0LDX11ANDX22LDIX33ANDX4题图2–14ORB5、出下列指令语句表对应的梯形图。5LDIX50LDX09ORB6ORX61ANDX110ANB7ANB2LDX211LDM08LDX73ANIX312ANDM19ANDX104LDX413ORB10ORB5ANDX514ANDM211OUTY06LDX615OUTY412ANDX117ANIX716END13END8ORB梯形图如下：6、在仿真软件B–2界面下完成以下控制要求：①按下PB1时，Y0亮，松开PB1，Y0依然亮；②SW1为OFF时，Y0熄灭；③SW1为ON时，PB1无效。梯形图设计如下：27、在仿真软件B–2界面下完成以下控制①按下PB1时，只有Y0亮，松开PB1，Y0依然亮；②按下PB2时，只有Y1亮，松开PB2，Y1依然亮；③按下PB3时，只有Y2亮，松开PB3，Y2依然亮；④SW1为ON时，所有输出全部复位。梯形图设计如下：8、在仿真软件B–3界面下完成以下控制：①按下PB1时，只有Y0亮，松开PB1，Y0依然亮，其它按钮无效；②按下PB2时，只有Y1亮，松开PB2，Y1依然亮，其它按钮无效；③按下PB3复位。梯形图设计如下：项目三定时器和辅助继电器的应用训练思考与练习：1.PLC中的定时器和电气控制电路中的时间继电器有什么不同之处？PLC中的定时器是PLC的一类软元件是靠软件编程来实现定时功能的，而电器控制电路中的时间继电器则是一种物理元器件；PLC中的时间继电器是根据始终脉冲的累积计时的，而时间继电器是靠时间继电器内部的物理结构进行定时；PLC中的时间继电器工作时，除了有和自己编号对应的存储器外，同时还有一个常数设定值寄存器和一个当前值寄存器一起工作，而时间继电器没有；PLC中的定时器分为积算定时器和非积算定时器，积算定时器在计时条件失去或PLC失电时，其当前值寄存器的数据及触点状态均可保持，3而时间继电器无此功能。2.在定时器定时过程中，如果通电时间小于定时器设定值，定时器有何动作？在定时器定时过程中，如果通电时间小于定时器的设定值，则定时器的常开触
