蔬菜种植过程中的水肥一体化设备.pdf

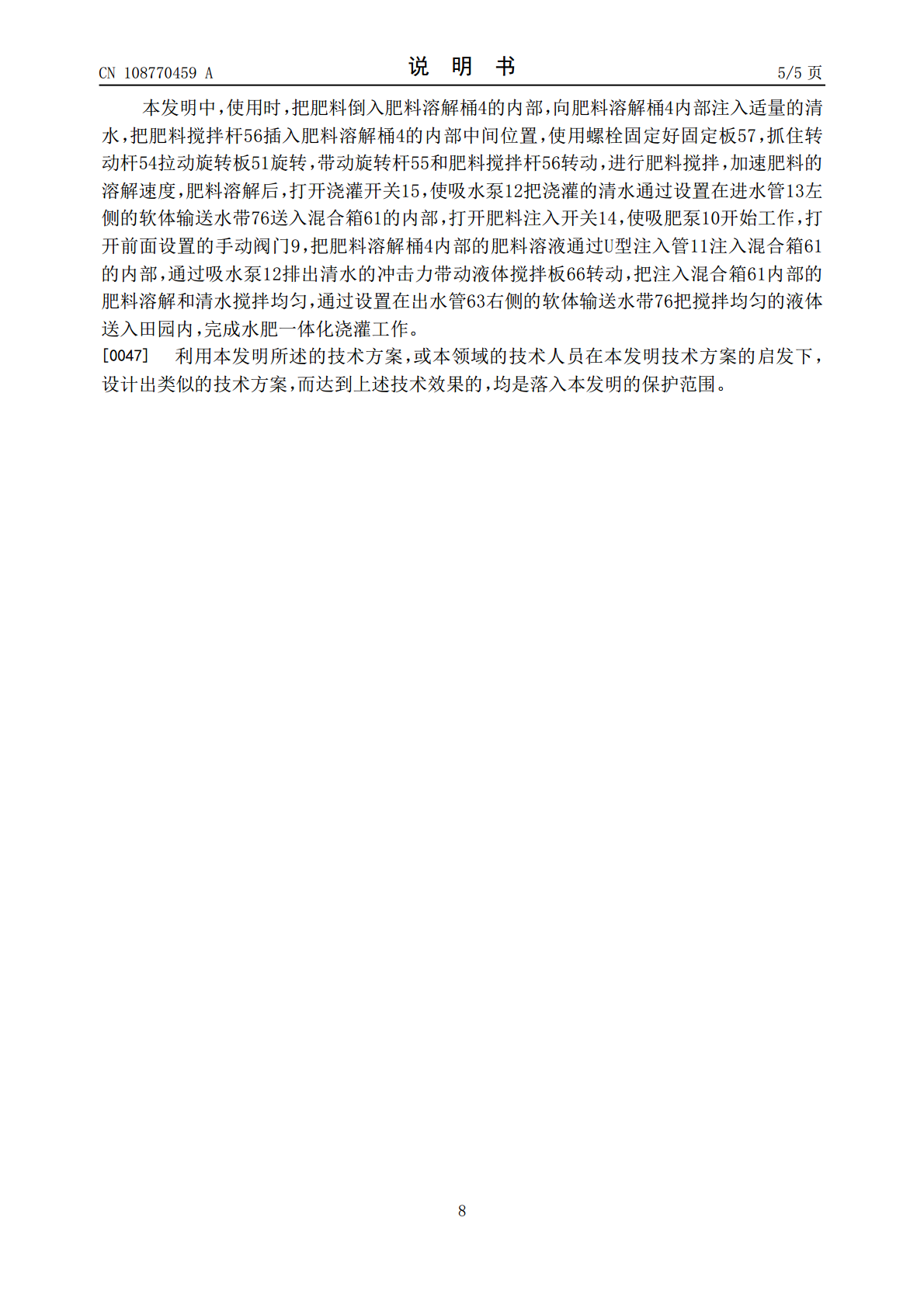

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN108770459A(43)申请公布日2018.11.09(21)申请号201810701851.7(22)申请日2018.06.30(71)申请人贵州关岭阿依苗生态农业发展有限公司地址561300贵州省安顺市关岭布依族苗族自治县关索镇落叶村(72)发明人王志明(74)专利代理机构遵义浩嘉知识产权代理事务所(普通合伙)52112代理人张利秋(51)Int.Cl.A01C23/04(2006.01)A01G25/02(2006.01)权利要求书2页说明书5页附图2页(54)发明名称蔬菜种植过程中的水肥一体化设备(57)摘要本发明提供蔬菜种植过程中的水肥一体化设备，包括移动底座，定向轮，万向轮，肥料溶解桶，手动旋转搅拌固定杆结构，肥料混合搅拌箱结构，液体输送缠绕带结构，肥料管，手动阀门，吸肥泵，U型注入管，吸水泵，进水管，肥料注入开关，浇灌开关和连接管。本发明旋转板，旋转轴承，把杆，转动杆，旋转杆和肥料搅拌杆的设置，有利于搅拌肥料溶解桶内部的液体，加速溶解肥料溶解桶的肥料；混合箱，连接杆，常规轴承和液体搅拌板的设置，有利于搅拌溶解肥料液体和灌溉液体，方便施肥均匀；支撑板，连接轴，缠绕轮和护板的设置，有利于缠绕软体输送水带，方便收纳和存放软体输送水带。CN108770459ACN108770459A权利要求书1/2页1.蔬菜种植过程中的水肥一体化设备，其特征在于，该蔬菜种植过程中的水肥一体化设备包括移动底座（1），定向轮（2），万向轮（3），肥料溶解桶（4），手动旋转搅拌固定杆结构（5），肥料混合搅拌箱结构（6），液体输送缠绕带结构（7），肥料管（8），手动阀门（9），吸肥泵（10），U型注入管（11），吸水泵（12），进水管（13），肥料注入开关（14），浇灌开关（15）和连接管（16），所述的定向轮（2）螺栓连接在移动底座（1）的下端左侧位置；所述的万向轮（3）螺栓连接在移动底座（1）的下端右侧；所述的肥料溶解桶（4）螺栓连接在移动底座（1）的上端左侧位置；所述的手动旋转搅拌固定杆结构（5）安装在肥料溶解桶（4）的上端内部；所述的肥料混合搅拌箱结构（6）安装在移动底座（1）的上端右侧；所述的液体输送缠绕带结构（7）分别安装在移动底座（1）的上端右侧和中间位置；所述的肥料管（8）的一端螺纹连接在吸肥泵（10）的左侧下部位置；所述的肥料管（8）的另一端焊接在肥料溶解桶（4）的右侧下部设置的输出管的右端；所述的手动阀门（9）插接在肥料溶解桶（4）的右侧下部螺纹连接的输出管上端中间位置；所述的吸肥泵（10）螺栓连接在移动底座（1）的上端左侧位置；所述的U型注入管（11）的一端螺纹连接在吸肥泵（10）的右侧下部位置；所述的吸水泵（12）螺栓连接在移动底座（1）的上端右侧；所述的进水管（13）的一端螺纹连接在吸水泵（12）的左侧下部位置；所述的肥料注入开关（14）螺钉连接在移动底座（1）的正表面右侧中间；所述的浇灌开关（15）螺钉连接在移动底座（1）的正表面右侧中间；所述的连接管（16）的一端螺纹连接在吸水泵（12）的右侧下部；所述的手动旋转搅拌固定杆结构（5）包括旋转板（51），旋转轴承（52），把杆（53），转动杆（54），旋转杆（55），肥料搅拌杆（56）和固定板（57），所述的旋转轴承（52）镶嵌在旋转板（51）的上端内部右侧位置；所述的把杆（53）的下端插接在旋转轴承（52）的内圈；所述的转动杆（54）焊接在把杆（53）的上端；所述的旋转杆（55）插接在旋转板（51）的内部中间位置；所述的肥料搅拌杆（56）分别焊接在旋转杆（55）的左右两侧；所述的旋转板（51）插接在固定板（57）中间位置开设的凹槽内部。2.如权利要求1所述的蔬菜种植过程中的水肥一体化设备，其特征在于，所述的肥料搅拌杆（56）设置有多个；所述的肥料搅拌杆（56）之间相互交错设置。3.如权利要求2所述的蔬菜种植过程中的水肥一体化设备，其特征在于，所述的转动杆（54）的外壁左侧套接有外壁带有十字防滑纹的橡胶套。4.如权利要求1所述的蔬菜种植过程中的水肥一体化设备，其特征在于，所述的旋转板（51）贯穿固定板（57）的内部中间位置；所述的固定板（57）螺栓连接在肥料溶解桶（4）的上端；所述的肥料注入开关（14）置于浇灌开关（15）的左侧。5.如权利要求1所述的蔬菜种植过程中的水肥一体化设备，其特征在于，所述的肥料混合搅拌箱结构（6）包括混合箱（61），连接杆（62），出水管（63），常规轴承（64），溶液注入管（65）和液体搅拌板（66），所述的连接杆（62）分别纵向轴接在混合箱（61）内部右侧位置；所述的出水管（63）焊接在混合箱（61）右侧中间位置；所述的常规轴承（64）分别套接在连接杆（6
