食用菌料袋消毒型封口盖.pdf

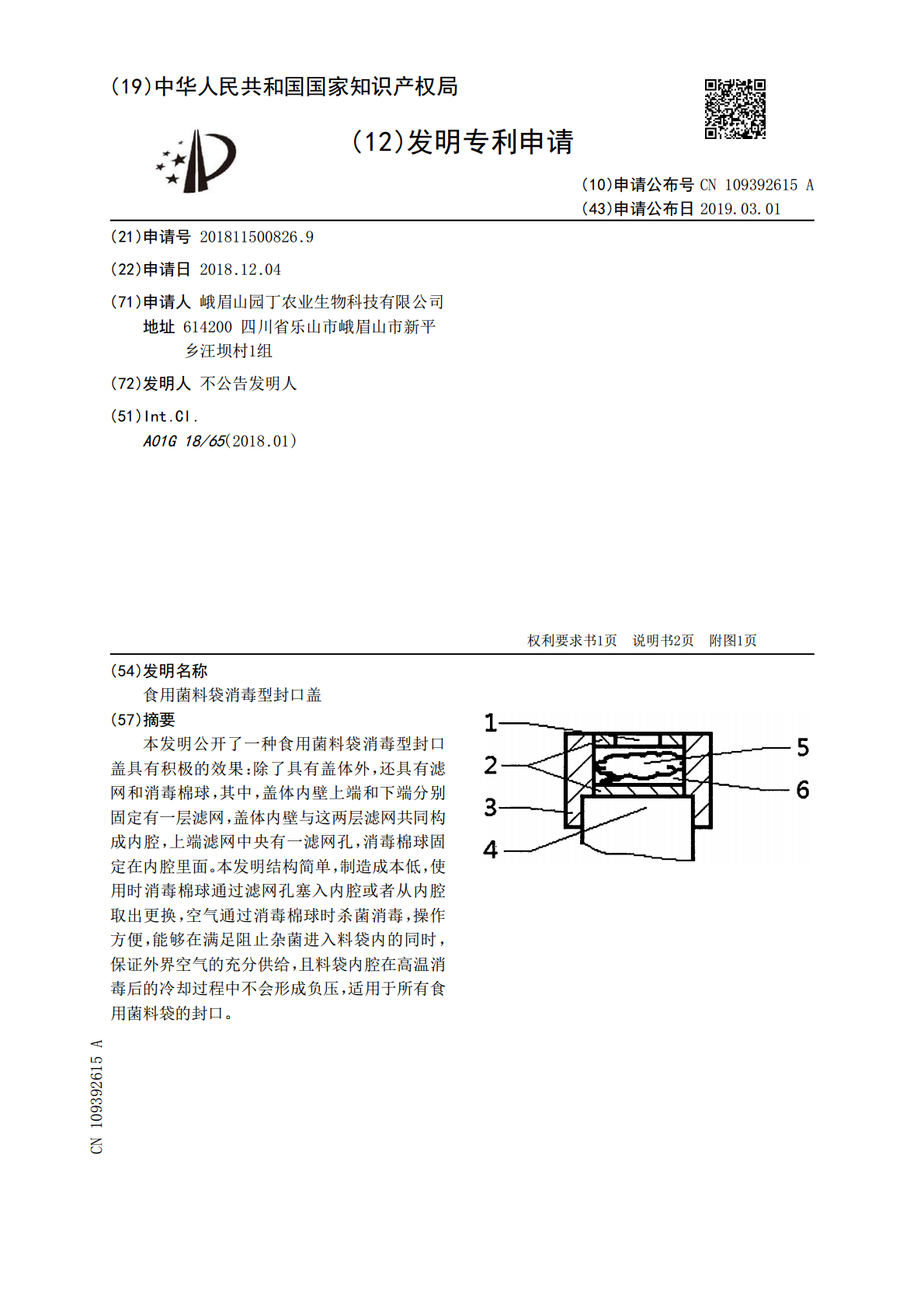

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109392615A(43)申请公布日2019.03.01(21)申请号201811500826.9(22)申请日2018.12.04(71)申请人峨眉山园丁农业生物科技有限公司地址614200四川省乐山市峨眉山市新平乡汪坝村1组(72)发明人不公告发明人(51)Int.Cl.A01G18/65(2018.01)权利要求书1页说明书2页附图1页(54)发明名称食用菌料袋消毒型封口盖(57)摘要本发明公开了一种食用菌料袋消毒型封口盖具有积极的效果：除了具有盖体外，还具有滤网和消毒棉球，其中，盖体内壁上端和下端分别固定有一层滤网，盖体内壁与这两层滤网共同构成内腔，上端滤网中央有一滤网孔，消毒棉球固定在内腔里面。本发明结构简单，制造成本低，使用时消毒棉球通过滤网孔塞入内腔或者从内腔取出更换，空气通过消毒棉球时杀菌消毒，操作方便，能够在满足阻止杂菌进入料袋内的同时，保证外界空气的充分供给，且料袋内腔在高温消毒后的冷却过程中不会形成负压，适用于所有食用菌料袋的封口。CN109392615ACN109392615A权利要求书1/1页1.一种食用菌料袋消毒型封口盖，具有盖体(3)，盖体(3)整体呈圆管状且由塑料制成，盖体(3)下端套在料袋口(4)上，其特征在于：具有滤网(2)和消毒棉球(5)，其中，盖体(3)内壁上端和下端分别固定有一层滤网(2)，盖体(3)内壁与这两层滤网(2)共同构成内腔(6)；上端滤网(2)中央有一滤网孔(1)；消毒棉球(5)固定在内腔(6)里面。2CN109392615A说明书1/2页食用菌料袋消毒型封口盖[0001]技术领域本发明涉及一种封口盖，尤其是在食用菌培养料料袋上使用的消毒型封口盖。[0002]背景技术食用菌在生产时，需要将多种材料混合制成培养基料。培养基料通常由木屑、棉籽壳、麦麸、玉米芯、石膏、磷酸二氢钾等材料按照一定比例混合，再加入适量的水后堆积发酵。一般堆积发酵24小时后将培养基料装袋，再将装好的料袋放于100℃温度条件下灭菌14小时。在料袋的上方有封口盖，用于阻止杂菌进入料袋内。[0003]中国专利CN203072419U号所公开的“食用菌防杂菌塑料封口套环”专利(申请号：201220687584.0)，包括盖体和颈圈，所述盖体整体呈圆管状且由塑料制成，在盖体内壁上设有凸起环，在盖体内设有过滤层，在盖体上端设有盖板，盖体下端套在颈圈上；所述盖板上若干通气孔，在通气孔的外面设有一层密封贴；封口套环可充分利用密封贴阻止了外界空气的进入，可有效防止在接种前的冷却过程中的杂菌污染，而接种5～7天后，菌种萌发占据生长优势时，再将盖体外的密封贴揭去，使外界的空气过滤层过滤后充分供给，确保菌丝正常生长，从而实现了防杂的目的。这项专利的不足之处在于：封口套环可充分利用密封贴阻止了外界空气的进入，不利于菌丝正常生长，且会让料袋内腔在高温消毒后的冷却过程中形成负压。[0004]发明内容本发明的目的就是要提供一种食用菌料袋消毒型封口盖，在满足阻止杂菌进入料袋内的同时，保证外界空气的充分供给。[0005]为了达到上述目的，本发明提供的食用菌料袋消毒型封口盖除了具有盖体外，还具有滤网和消毒棉球，其中，盖体整体呈圆管状且由塑料制成，盖体下端套在料袋口上；盖体内壁上端和下端分别固定有一层滤网，盖体内壁与这两层滤网共同构成内腔；上端滤网中央有一滤网孔；消毒棉球固定在内腔里面。另外，消毒棉球具有通气能力，消毒棉球的制作为已有技术，这里不再赘述。当本发明使用时，消毒棉球通过滤网孔塞入内腔或者从内腔取出更换，空气通过消毒棉球时杀菌消毒。[0006]本发明提供的食用菌料袋消毒型封口盖具有积极的效果：除了具有盖体外，还具有滤网和消毒棉球，其中，盖体内壁上端和下端分别固定有一层滤网，盖体内壁与这两层滤网共同构成内腔，上端滤网中央有一滤网孔，消毒棉球固定在内腔里面，结构简单，制造成本低；使用时消毒棉球通过滤网孔塞入内腔或者从内腔取出更换，空气通过消毒棉球时杀菌消毒，操作方便，能够在满足阻止杂菌进入料袋内的同时，保证外界空气的充分供给，且料袋内腔在高温消毒后的冷却过程中不会形成负压，适用于所有食用菌料袋的封口。[0007]附图说明本发明将结合附图作进一步的说明，请参看附图：[0008]附图1表示本发明的示意图。[0009]附图1所示的结构包括：滤网孔1，滤网2，盖体3，料袋口4，消毒棉球5，内腔6。[0010]具体实施方式本发明提供的食用菌料袋消毒型封口盖除了具有盖体3外，还具有滤网2和消毒棉球5，其中，盖体3整体呈圆管状且由塑料制成，盖体3下端套在料袋口4上；盖体3内壁上端和下端分别固定有一层滤网2，盖体3内壁与这两层滤网2共同构成内腔6；上端滤网2中央有一滤网孔1；
