一种用于农业的害虫诱捕装置.pdf

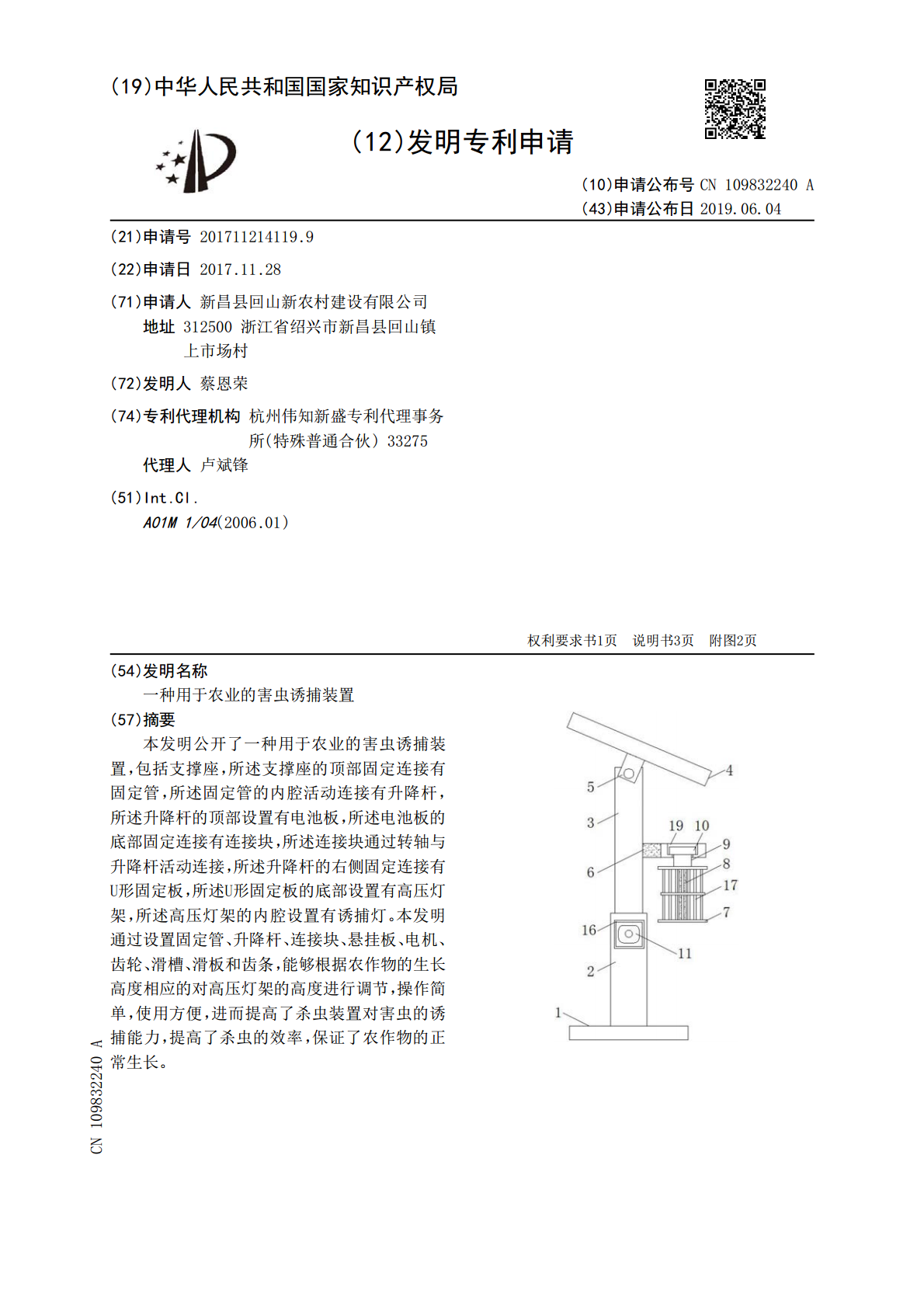

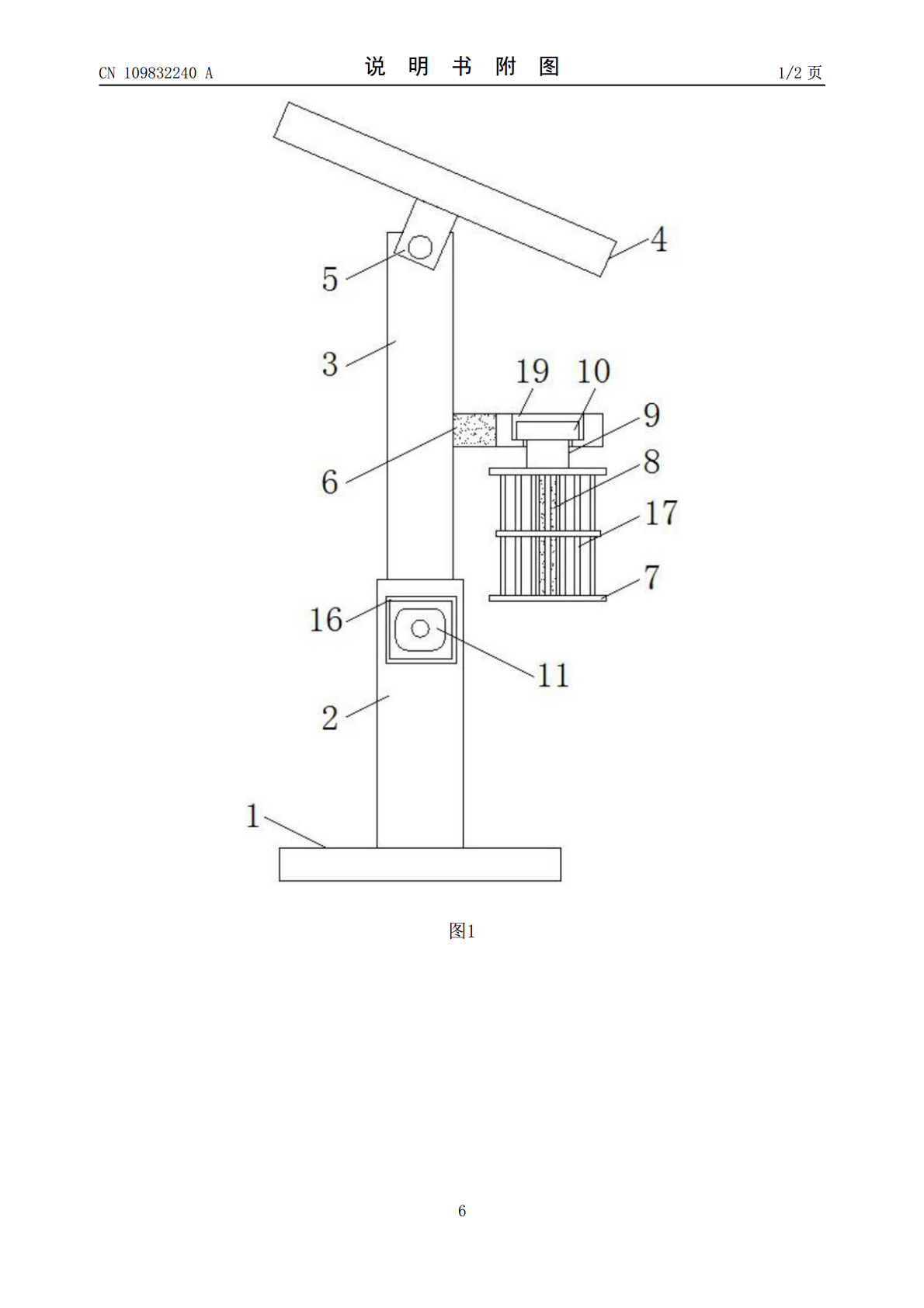

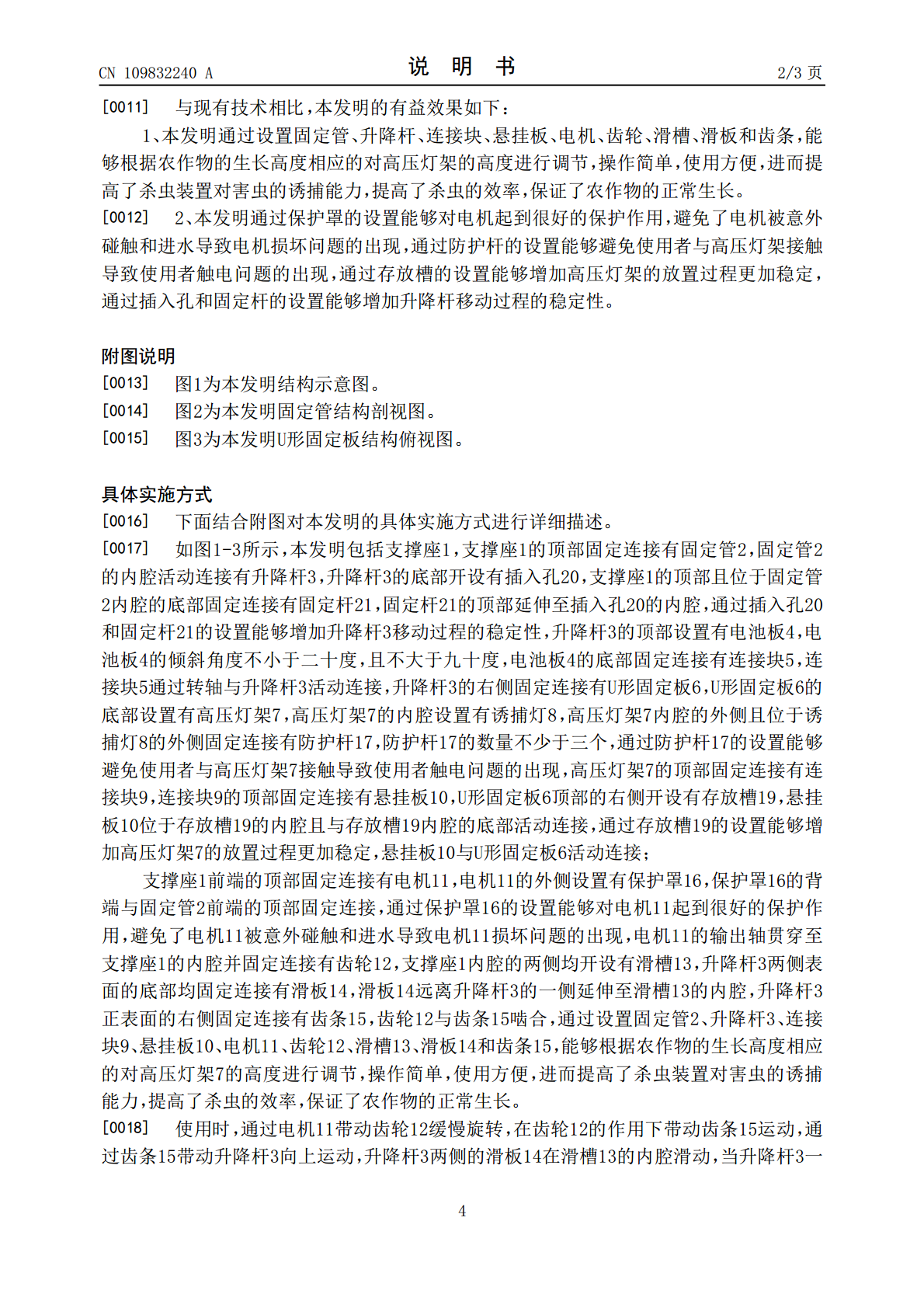

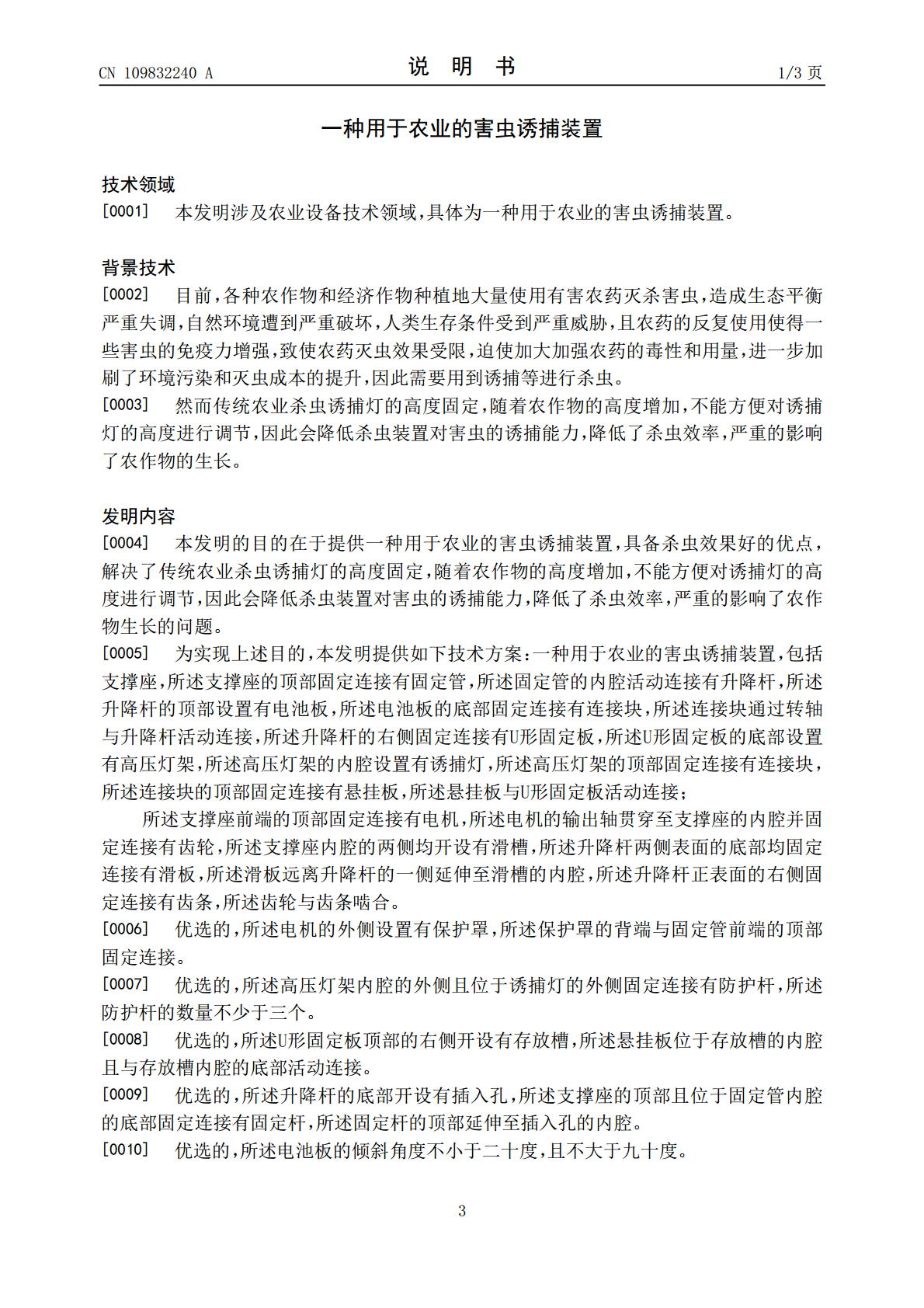

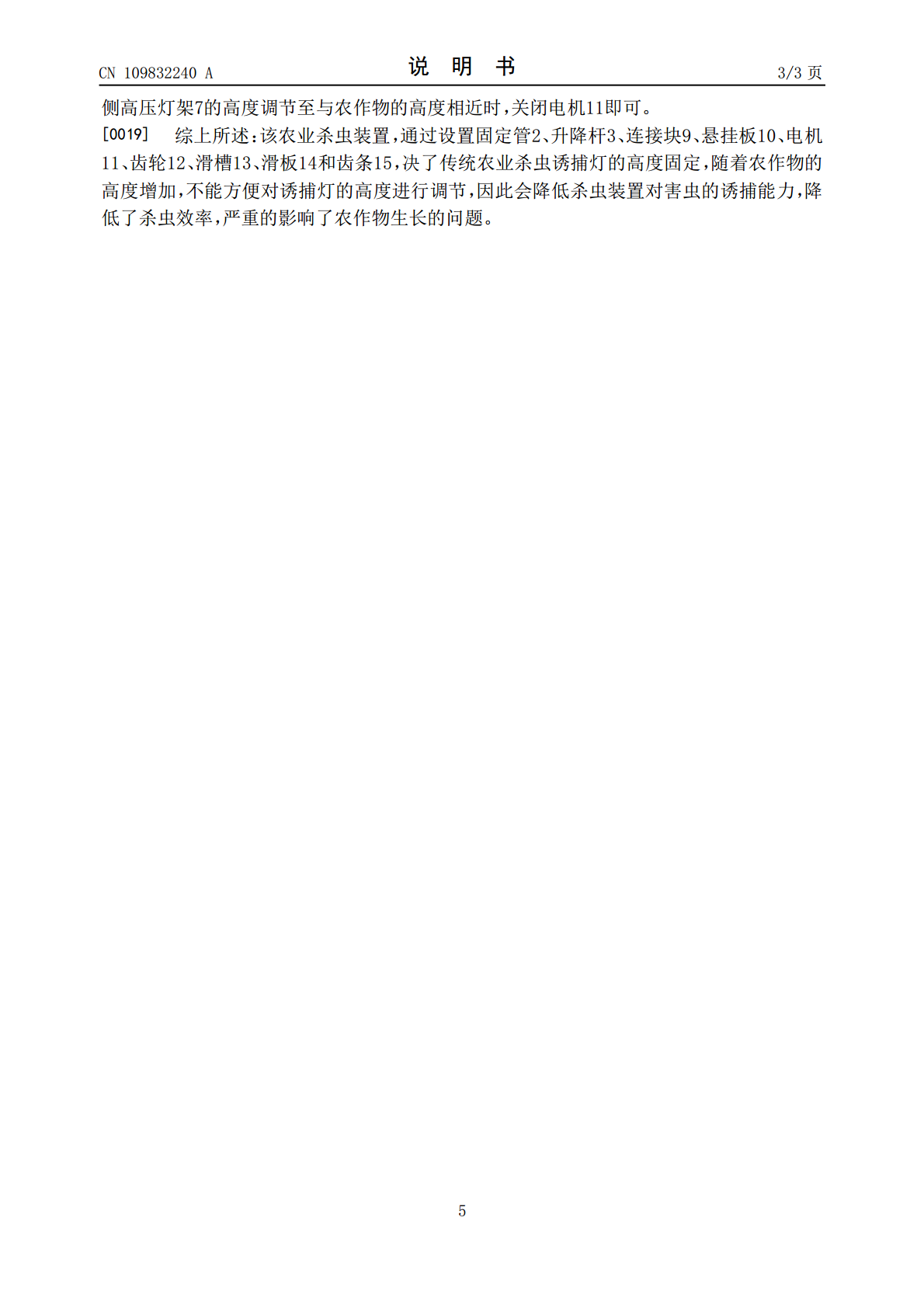

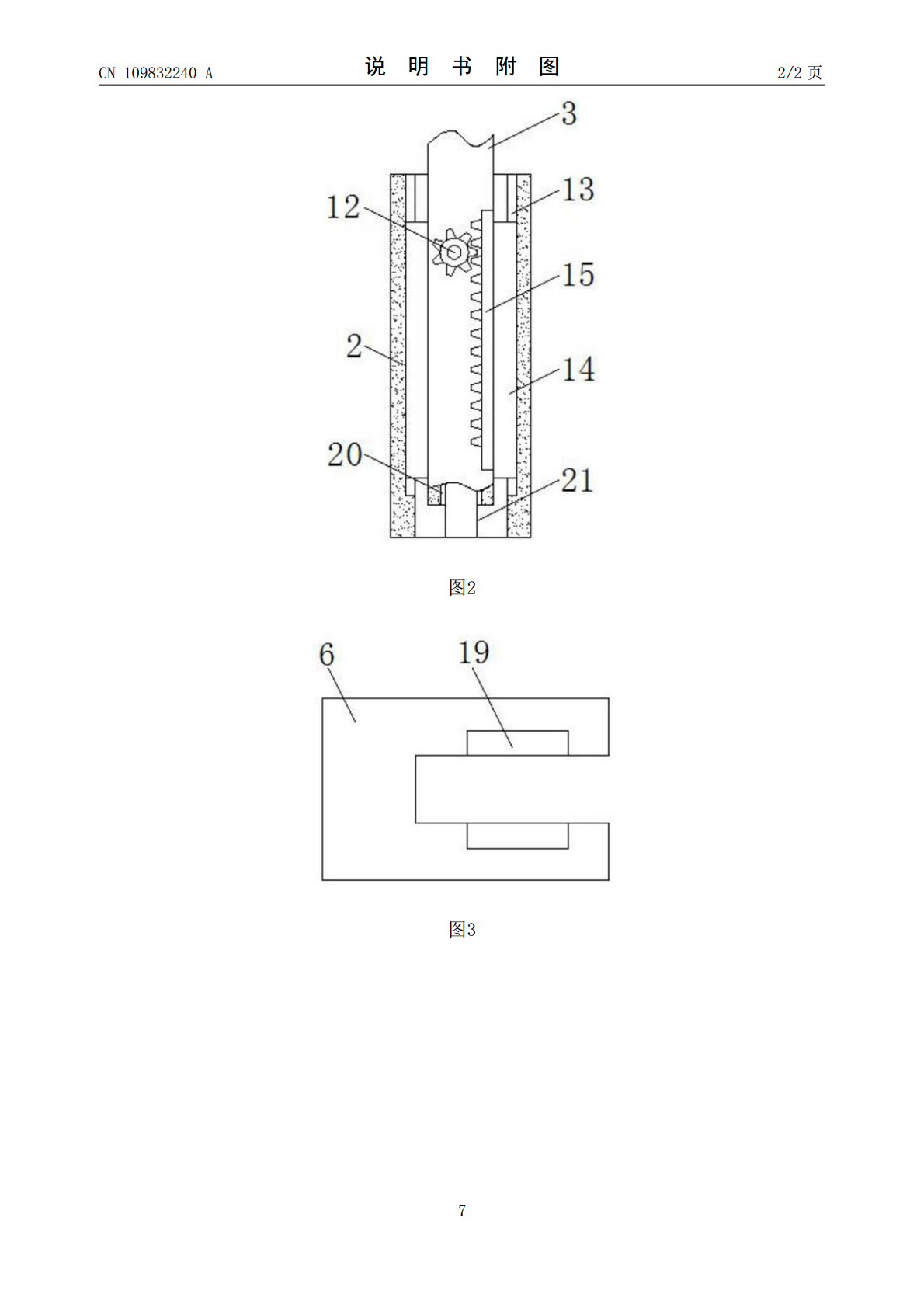

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN109832240A(43)申请公布日2019.06.04(21)申请号201711214119.9(22)申请日2017.11.28(71)申请人新昌县回山新农村建设有限公司地址312500浙江省绍兴市新昌县回山镇上市场村(72)发明人蔡恩荣(74)专利代理机构杭州伟知新盛专利代理事务所(特殊普通合伙)33275代理人卢斌锋(51)Int.Cl.A01M1/04(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于农业的害虫诱捕装置(57)摘要本发明公开了一种用于农业的害虫诱捕装置，包括支撑座，所述支撑座的顶部固定连接有固定管，所述固定管的内腔活动连接有升降杆，所述升降杆的顶部设置有电池板，所述电池板的底部固定连接有连接块，所述连接块通过转轴与升降杆活动连接，所述升降杆的右侧固定连接有U形固定板，所述U形固定板的底部设置有高压灯架，所述高压灯架的内腔设置有诱捕灯。本发明通过设置固定管、升降杆、连接块、悬挂板、电机、齿轮、滑槽、滑板和齿条，能够根据农作物的生长高度相应的对高压灯架的高度进行调节，操作简单，使用方便，进而提高了杀虫装置对害虫的诱捕能力，提高了杀虫的效率，保证了农作物的正常生长。CN109832240ACN109832240A权利要求书1/1页1.一种用于农业的害虫诱捕装置，包括支撑座（1），其特征在于：所述支撑座（1）的顶部固定连接有固定管（2），所述固定管（2）的内腔活动连接有升降杆（3），所述升降杆（3）的顶部设置有电池板（4），所述电池板（4）的底部固定连接有连接块（5），所述连接块（5）通过转轴与升降杆（3）活动连接，所述升降杆（3）的右侧固定连接有U形固定板（6），所述U形固定板（6）的底部设置有高压灯架（7），所述高压灯架（7）的内腔设置有诱捕灯（8），所述高压灯架（7）的顶部固定连接有连接块（9），所述连接块（9）的顶部固定连接有悬挂板（10），所述悬挂板（10）与U形固定板（6）活动连接；所述支撑座（1）前端的顶部固定连接有电机（11），所述电机（11）的输出轴贯穿至支撑座（1）的内腔并固定连接有齿轮（12），所述支撑座（1）内腔的两侧均开设有滑槽（13），所述升降杆（3）两侧表面的底部均固定连接有滑板（14），所述滑板（14）远离升降杆（3）的一侧延伸至滑槽（13）的内腔，所述升降杆（3）正表面的右侧固定连接有齿条（15），所述齿轮（12）与齿条（15）啮合。2.根据权利要求1所述的一种用于农业的害虫诱捕装置，其特征在于：所述电机（11）的外侧设置有保护罩（16），所述保护罩（16）的背端与固定管（2）前端的顶部固定连接。3.根据权利要求1所述的一种用于农业的害虫诱捕装置，其特征在于：所述高压灯架（7）内腔的外侧且位于诱捕灯（8）的外侧固定连接有防护杆（17），所述防护杆（17）的数量不少于三个。4.根据权利要求1所述的一种用于农业的害虫诱捕装置，其特征在于：所述U形固定板（6）顶部的右侧开设有存放槽（19），所述悬挂板（10）位于存放槽（19）的内腔且与存放槽（19）内腔的底部活动连接。5.根据权利要求1所述的一种用于农业的害虫诱捕装置，其特征在于：所述升降杆（3）的底部开设有插入孔（20），所述支撑座（1）的顶部且位于固定管（2）内腔的底部固定连接有固定杆（21），所述固定杆（21）的顶部延伸至插入孔（20）的内腔。6.根据权利要求1所述的一种用于农业的害虫诱捕装置，其特征在于：所述电池板（4）的倾斜角度不小于二十度，且不大于九十度。2CN109832240A说明书1/3页一种用于农业的害虫诱捕装置技术领域[0001]本发明涉及农业设备技术领域，具体为一种用于农业的害虫诱捕装置。背景技术[0002]目前，各种农作物和经济作物种植地大量使用有害农药灭杀害虫，造成生态平衡严重失调，自然环境遭到严重破坏，人类生存条件受到严重威胁，且农药的反复使用使得一些害虫的免疫力增强，致使农药灭虫效果受限，迫使加大加强农药的毒性和用量，进一步加刷了环境污染和灭虫成本的提升，因此需要用到诱捕等进行杀虫。[0003]然而传统农业杀虫诱捕灯的高度固定，随着农作物的高度增加，不能方便对诱捕灯的高度进行调节，因此会降低杀虫装置对害虫的诱捕能力，降低了杀虫效率，严重的影响了农作物的生长。发明内容[0004]本发明的目的在于提供一种用于农业的害虫诱捕装置，具备杀虫效果好的优点，解决了传统农业杀虫诱捕灯的高度固定，随着农作物的高度增加，不能方便对诱捕灯的高度进行调节，因此会降低杀虫装置对害虫的诱捕能力，降低了杀虫效率，严重的影响了农作物生长的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种用于农业的害虫诱捕装置，包括
