一种鱼菜共生种养循环系统.pdf

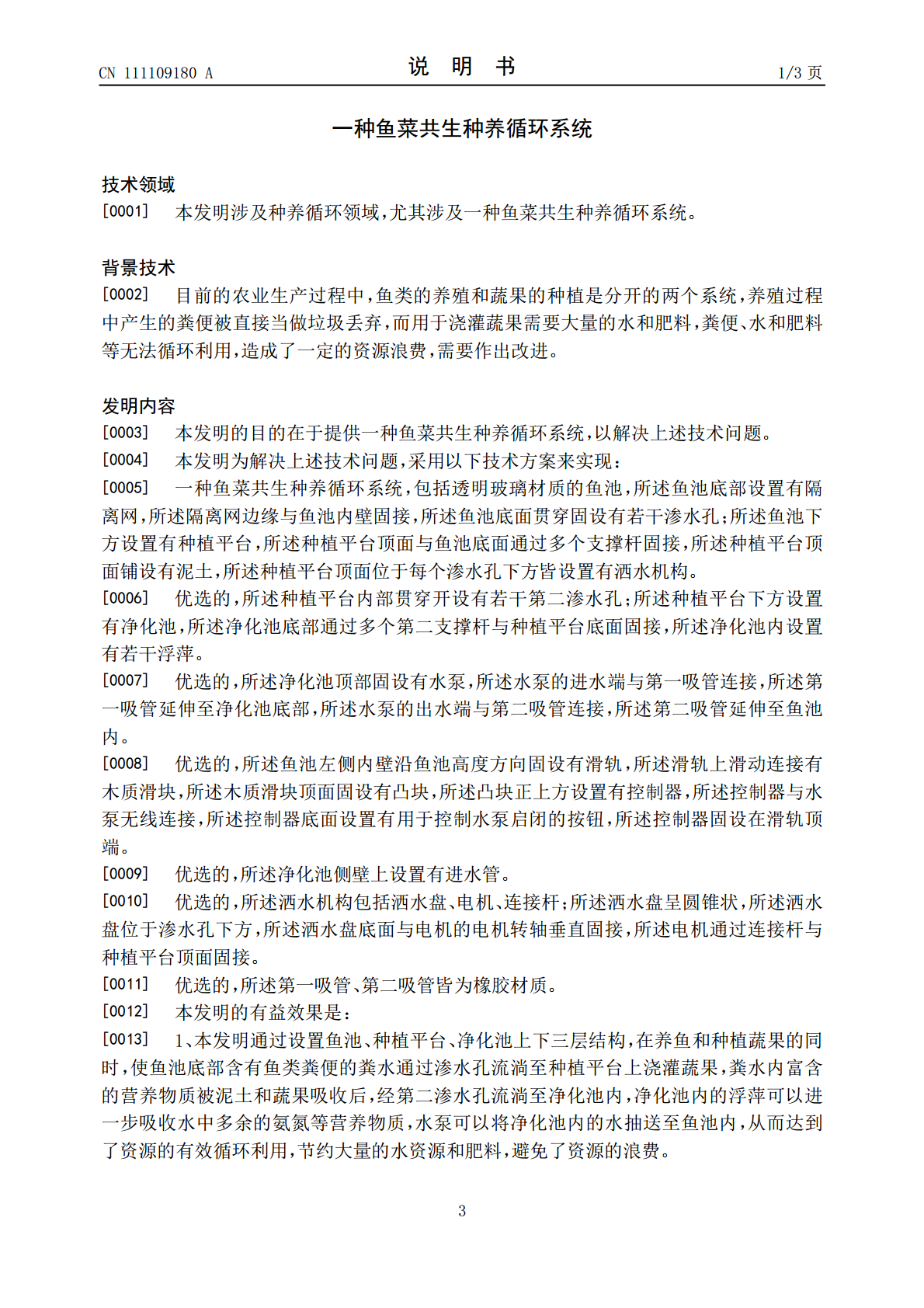

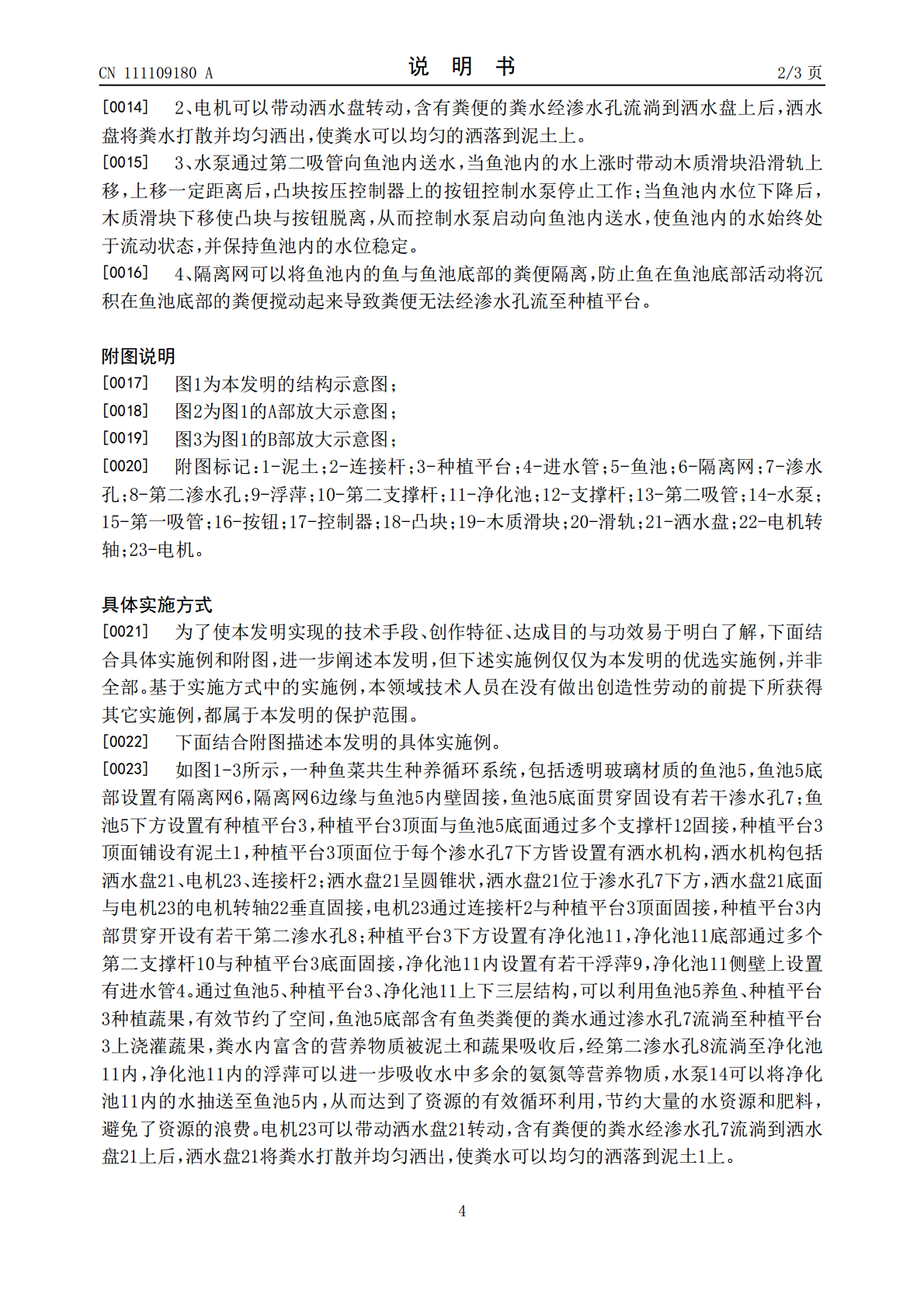

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111109180A(43)申请公布日2020.05.08(21)申请号202010024586.0(22)申请日2020.01.10(71)申请人安徽金易德农业科技有限公司地址236000安徽省阜阳市太和县双浮镇刘老桥村安徽有机良庄农业科技发展有限公司内东侧(72)发明人陈金良金勇马宗新姜青山王艳陈丽娟赵洋(51)Int.Cl.A01K63/00(2017.01)A01K63/04(2006.01)A01G9/02(2018.01)权利要求书1页说明书3页附图1页(54)发明名称一种鱼菜共生种养循环系统(57)摘要本发明公开了一种鱼菜共生种养循环系统，包括透明玻璃材质的鱼池，所述鱼池底部设置有隔离网，所述隔离网边缘与鱼池内壁固接，所述鱼池底面贯穿固设有若干渗水孔；所述鱼池下方设置有种植平台，所述种植平台顶面铺设有泥土，所述种植平台顶面位于每个渗水孔下方皆设置有洒水机构，所述种植平台下方设置有净化池。本发明通过设置鱼池、种植平台、净化池上下三层结构，在养鱼和种植蔬果的同时，使鱼池底部的粪水流淌至种植平台上浇灌蔬果，粪水内富含的营养物质被泥土和蔬果吸收后，流淌至净化池内，净化池内的浮萍可以吸收水中多余的氨氮等营养物质，水泵可以将净化池内的水抽送至鱼池内，从而达到了资源的有效循环利用，避免了资源的浪费。CN111109180ACN111109180A权利要求书1/1页1.一种鱼菜共生种养循环系统，包括透明玻璃材质的鱼池(5)，其特征在于：所述鱼池(5)底部设置有隔离网(6)，所述隔离网(6)边缘与鱼池(5)内壁固接，所述鱼池(5)底面贯穿固设有若干渗水孔(7)；所述鱼池(5)下方设置有种植平台(3)，所述种植平台(3)顶面与鱼池(5)底面通过多个支撑杆(12)固接，所述种植平台(3)顶面铺设有泥土(1)，所述种植平台(3)顶面位于每个渗水孔(7)下方皆设置有洒水机构。2.根据权利要求1所述的一种鱼菜共生种养循环系统，其特征在于：所述种植平台(3)内部贯穿开设有若干第二渗水孔(8)；所述种植平台(3)下方设置有净化池(11)，所述净化池(11)底部通过多个第二支撑杆(10)与种植平台(3)底面固接，所述净化池(11)内设置有若干浮萍(9)。3.根据权利要求2所述的一种鱼菜共生种养循环系统，其特征在于：所述净化池(11)顶部固设有水泵(14)，所述水泵(14)的进水端与第一吸管(15)连接，所述第一吸管(15)延伸至净化池(11)底部，所述水泵(14)的出水端与第二吸管(13)连接，所述第二吸管(13)延伸至鱼池(5)内。4.根据权利要求3所述的一种鱼菜共生种养循环系统，其特征在于：所述鱼池(5)左侧内壁沿鱼池(5)高度方向固设有滑轨(20)，所述滑轨(20)上滑动连接有木质滑块(19)，所述木质滑块(19)顶面固设有凸块(18)，所述凸块(18)正上方设置有控制器(17)，所述控制器(17)与水泵(14)无线连接，所述控制器(17)底面设置有用于控制水泵(14)启闭的按钮(16)，所述控制器(17)固设在滑轨(20)顶端。5.根据权利要求2所述的一种鱼菜共生种养循环系统，其特征在于：所述净化池(11)侧壁上设置有进水管(4)。6.根据权利要求1所述的一种鱼菜共生种养循环系统，其特征在于：所述洒水机构包括洒水盘(21)、电机(23)、连接杆(2)；所述洒水盘(21)呈圆锥状，所述洒水盘(21)位于渗水孔(7)下方，所述洒水盘(21)底面与电机(23)的电机转轴(22)垂直固接，所述电机(23)通过连接杆(2)与种植平台(3)顶面固接。7.根据权利要求1所述的一种鱼菜共生种养循环系统，其特征在于：所述第一吸管(15)、第二吸管(13)皆为橡胶材质。2CN111109180A说明书1/3页一种鱼菜共生种养循环系统技术领域[0001]本发明涉及种养循环领域，尤其涉及一种鱼菜共生种养循环系统。背景技术[0002]目前的农业生产过程中，鱼类的养殖和蔬果的种植是分开的两个系统，养殖过程中产生的粪便被直接当做垃圾丢弃，而用于浇灌蔬果需要大量的水和肥料，粪便、水和肥料等无法循环利用，造成了一定的资源浪费，需要作出改进。发明内容[0003]本发明的目的在于提供一种鱼菜共生种养循环系统，以解决上述技术问题。[0004]本发明为解决上述技术问题，采用以下技术方案来实现：[0005]一种鱼菜共生种养循环系统，包括透明玻璃材质的鱼池，所述鱼池底部设置有隔离网，所述隔离网边缘与鱼池内壁固接，所述鱼池底面贯穿固设有若干渗水孔；所述鱼池下方设置有种植平台，所述种植平台顶面与鱼池底面通过多个支撑杆固接，所述种植平台顶面铺设有泥土，所述种植平台顶面位于每个渗水孔下方皆设置有洒水机构。[0006
