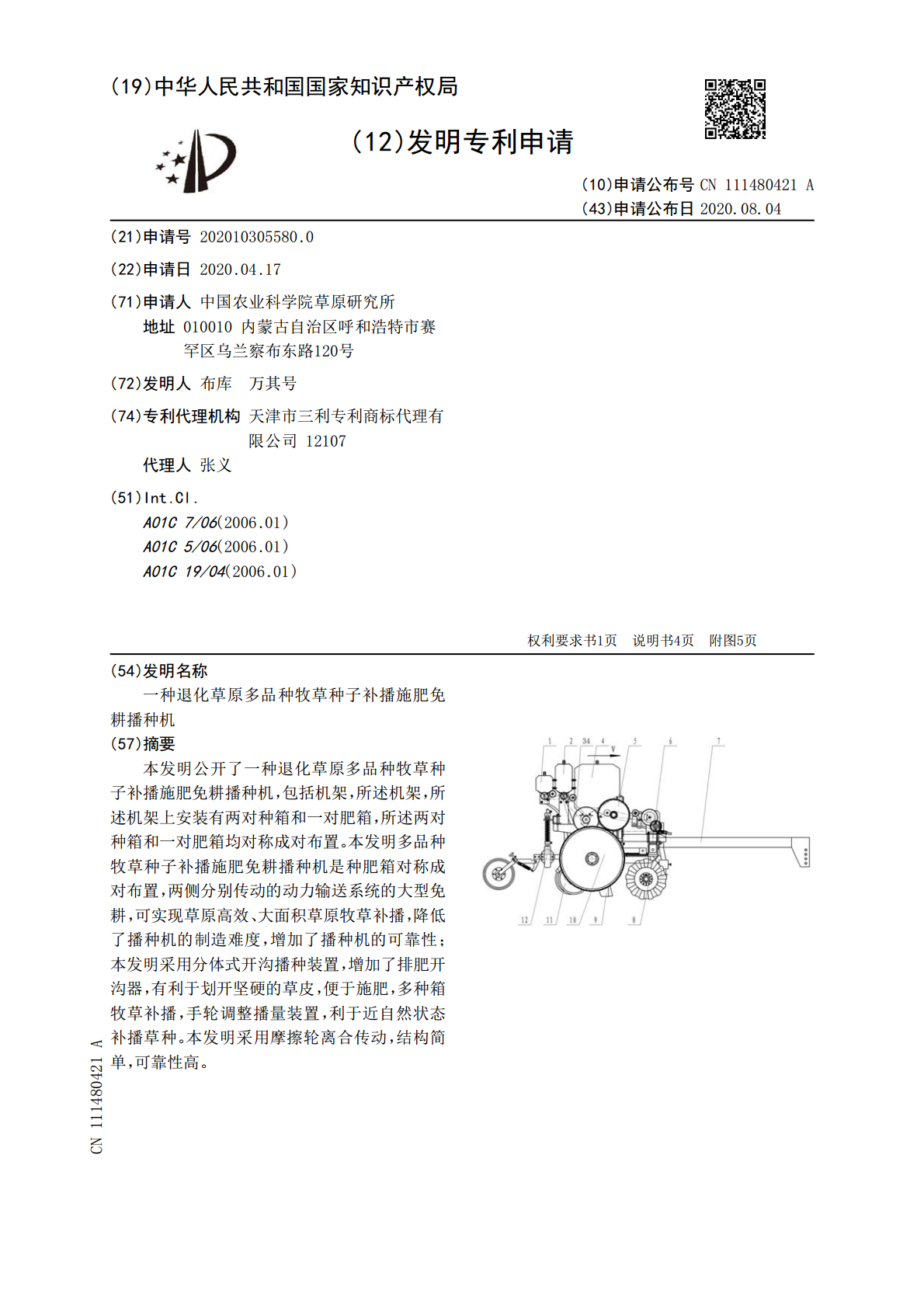

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111480421A(43)申请公布日2020.08.04(21)申请号202010305580.0(22)申请日2020.04.17(71)申请人中国农业科学院草原研究所地址010010内蒙古自治区呼和浩特市赛罕区乌兰察布东路120号(72)发明人布库万其号(74)专利代理机构天津市三利专利商标代理有限公司12107代理人张义(51)Int.Cl.A01C7/06(2006.01)A01C5/06(2006.01)A01C19/04(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种退化草原多品种牧草种子补播施肥免耕播种机(57)摘要本发明公开了一种退化草原多品种牧草种子补播施肥免耕播种机，包括机架，所述机架，所述机架上安装有两对种箱和一对肥箱，所述两对种箱和一对肥箱均对称成对布置。本发明多品种牧草种子补播施肥免耕播种机是种肥箱对称成对布置，两侧分别传动的动力输送系统的大型免耕，可实现草原高效、大面积草原牧草补播，降低了播种机的制造难度，增加了播种机的可靠性；本发明采用分体式开沟播种装置，增加了排肥开沟器，有利于划开坚硬的草皮，便于施肥，多种箱牧草补播，手轮调整播量装置，利于近自然状态补播草种。本发明采用摩擦轮离合传动，结构简单，可靠性高。CN111480421ACN111480421A权利要求书1/1页1.一种退化草原多品种牧草种子补播施肥免耕播种机，其特征在于，包括机架(6)，所述机架(6)，所述机架(6)上安装有两对种箱和一对肥箱(4)，所述两对种箱和一对肥箱均对称成对布置。2.根据权利要求1所述的一种退化草原多品种牧草种子补播施肥免耕播种机，其特征在于，所述两对种箱和一对肥箱均可通过相应设置的调节手柄分别对外槽轮排种器中的外槽轮在排种器种的位置进行调整，从而实现播量调节。3.根据权利要求1所述的一种退化草原多品种牧草种子补播施肥免耕播种机，其特征在于，采用分体式开沟播种装置，其包括单元盘开沟器(8)，所述单元盘开沟器(9)单独安装在机架(6)上，能够实现退化草原预开沟，通过单元盘开沟器上弹簧(19)进行单元盘开沟器的仿形浮动；在单元盘开沟器(8)后部依次安装有排肥开沟器(9)和双圆盘播种开沟器(11)，所述排肥开沟器(9)和双圆盘播种开沟器(11)通过开沟器支架(24)连接在一起，所述开沟器支架(24)与机架(6)铰接于O点，并与开沟器支架(24)尾部上的弹簧配合，实现开沟器的浮动仿形功能；在排肥开沟器的后部有双圆盘开沟器(11)，通过两个排种管分别将第二种箱(2)、第一种箱(1)中的牧草种子播入到种沟中；在双圆盘开沟器(11)的后部装配有镇压轮(20)，能够将播入土壤中种肥进行镇压，通过调整弹簧装置(21)，能够调整镇压轮的压力，调整镇压轮对土壤的压实程度。4.根据权利要求1一种退化草原多品种牧草种子补播施肥免耕播种机，其特征在于，采用两侧分别传动的动力输送系统。5.根据权利要求4所述的一种退化草原多品种牧草种子补播施肥免耕播种机，其特征在于，所述动力输送系统包括行走轮(10)，行走轮在双向液压油缸(27)带动下沿着旋转轴顺时针旋转，当与摩擦轮(5)接触时，行走轮(10)停止顺时针旋转，其转动且带动摩擦轮(5)逆时针方向转动，固联在摩擦轮轴上的链轮a(28)通过链条带动链轮b(29)运转，链轮b(29)的转动将带动同轴的链轮c(30)转动；在链轮d(31)上装有一圈链条(32)，链轮c(30)运转时通过与链条(32)的啮合，将带动链轮d(31)的运转，所述链轮d(31)与链轮e(33)同轴设置，链轮e(33)经链条将带动链轮f(34)运动，将带动排肥器工作，进行排肥；与所述链轮f(34)同轴的链轮g(35)转动，其通过链条继续将动力传送到链轮h(36)，所述链轮h(36)转动将带动第二排种器(14)工作，实现第二种箱(2)播种；所述链轮h(36)转动时，将带动同轴上的链轮i(37)转动，其通过传动链将带动链轮j(38)转动，所述链轮j(38)转动将带动同轴上的第一排种器(13)工作，将第一种箱(1)中的牧草种子排出。6.根据权利要求4所述的一种退化草原多品种牧草种子补播施肥免耕播种机，其特征在于，所述动力输送系统还包括在链传动过程中作为涨紧轮的链轮k(39)、链轮l(40)、链轮m(41)、链轮n(42)。2CN111480421A说明书1/4页一种退化草原多品种牧草种子补播施肥免耕播种机技术领域[0001]本发明涉及农机设备技术领域，尤其涉及一种退化草原多品种牧草种子补播施肥免耕播种机。背景技术[0002]我国是世界草原大国。草地面积为4亿公顷，占国土面积的五分之二，约占全球草原面积12％，世界第一，是面积最大的生态屏
