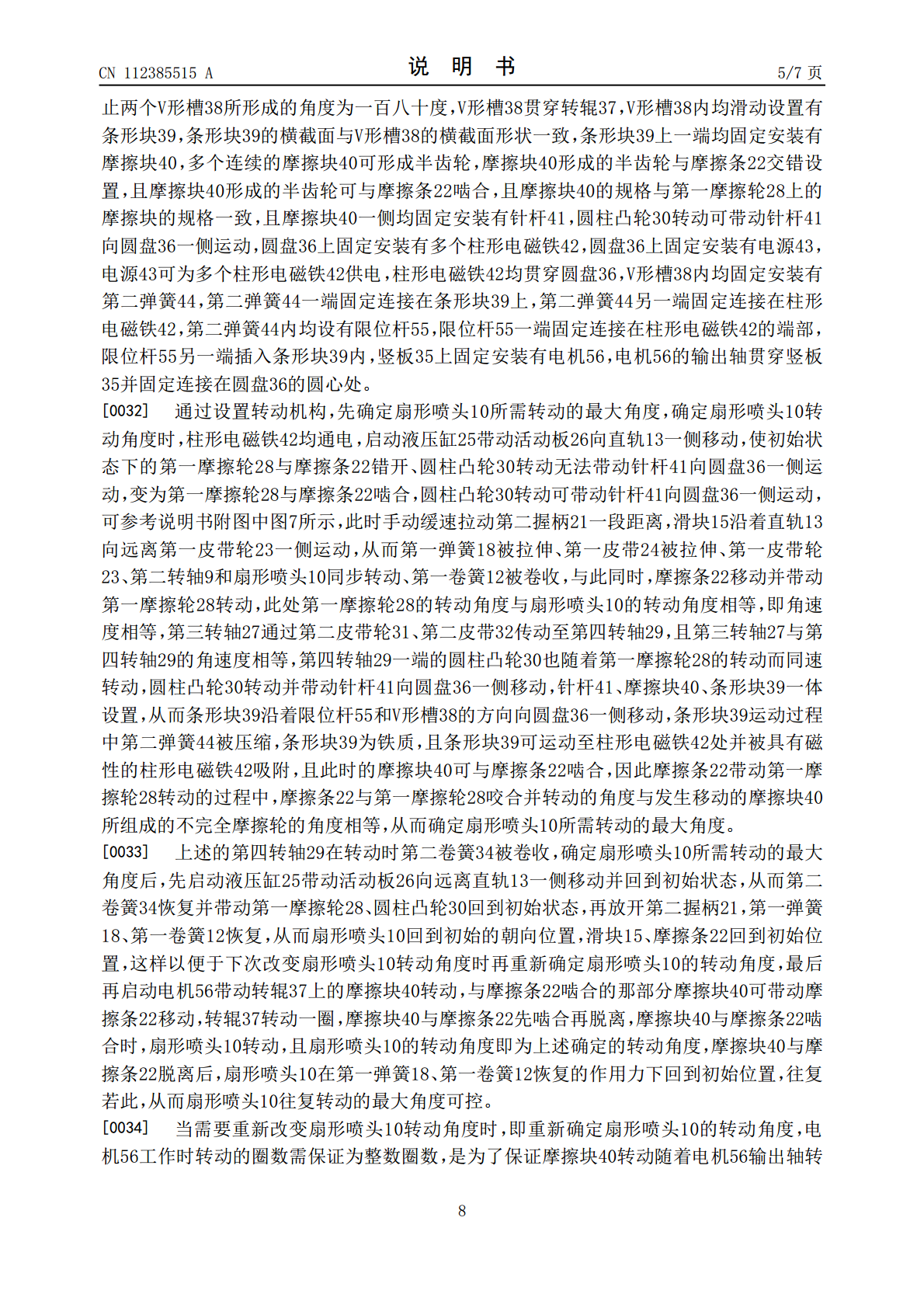

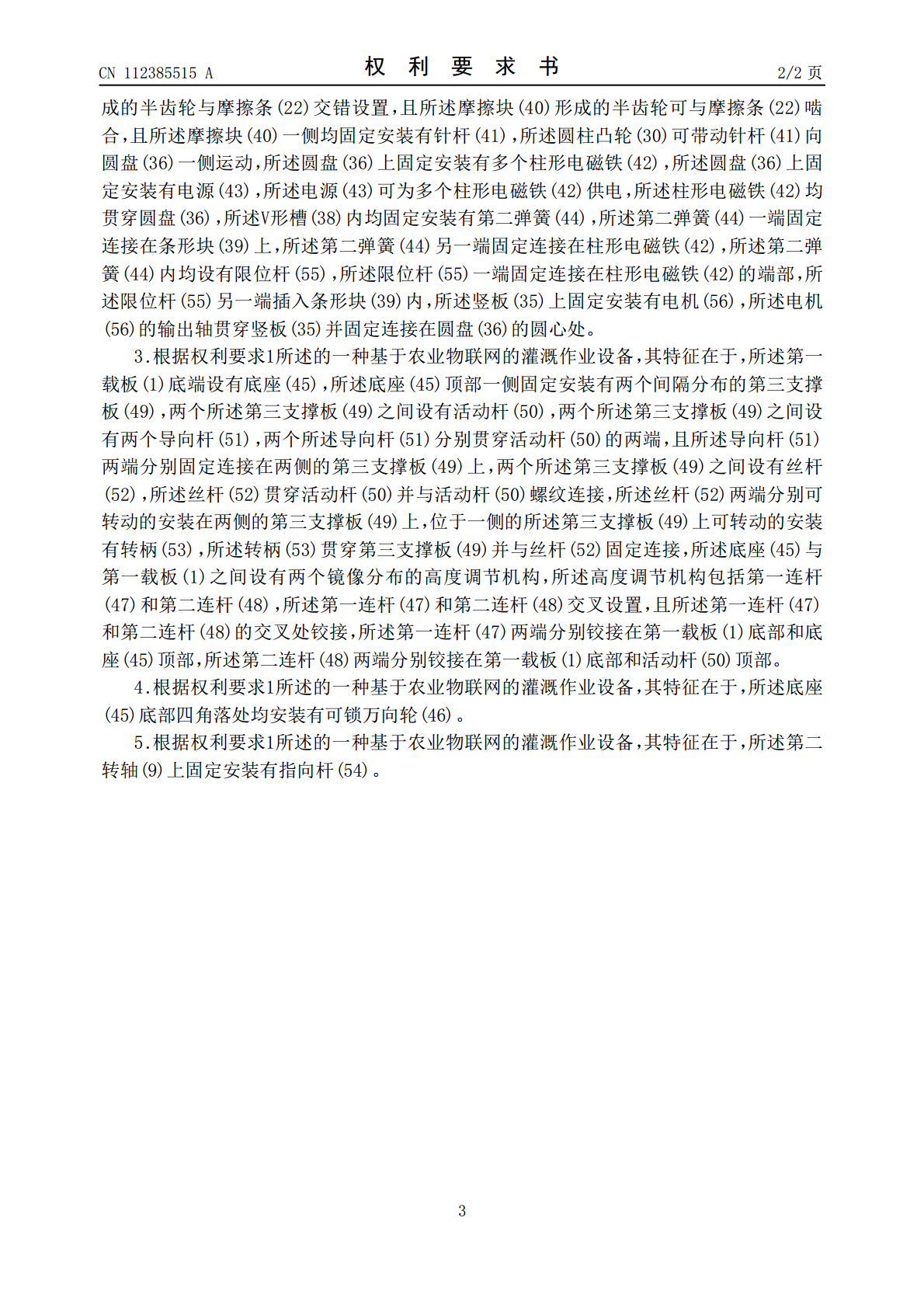

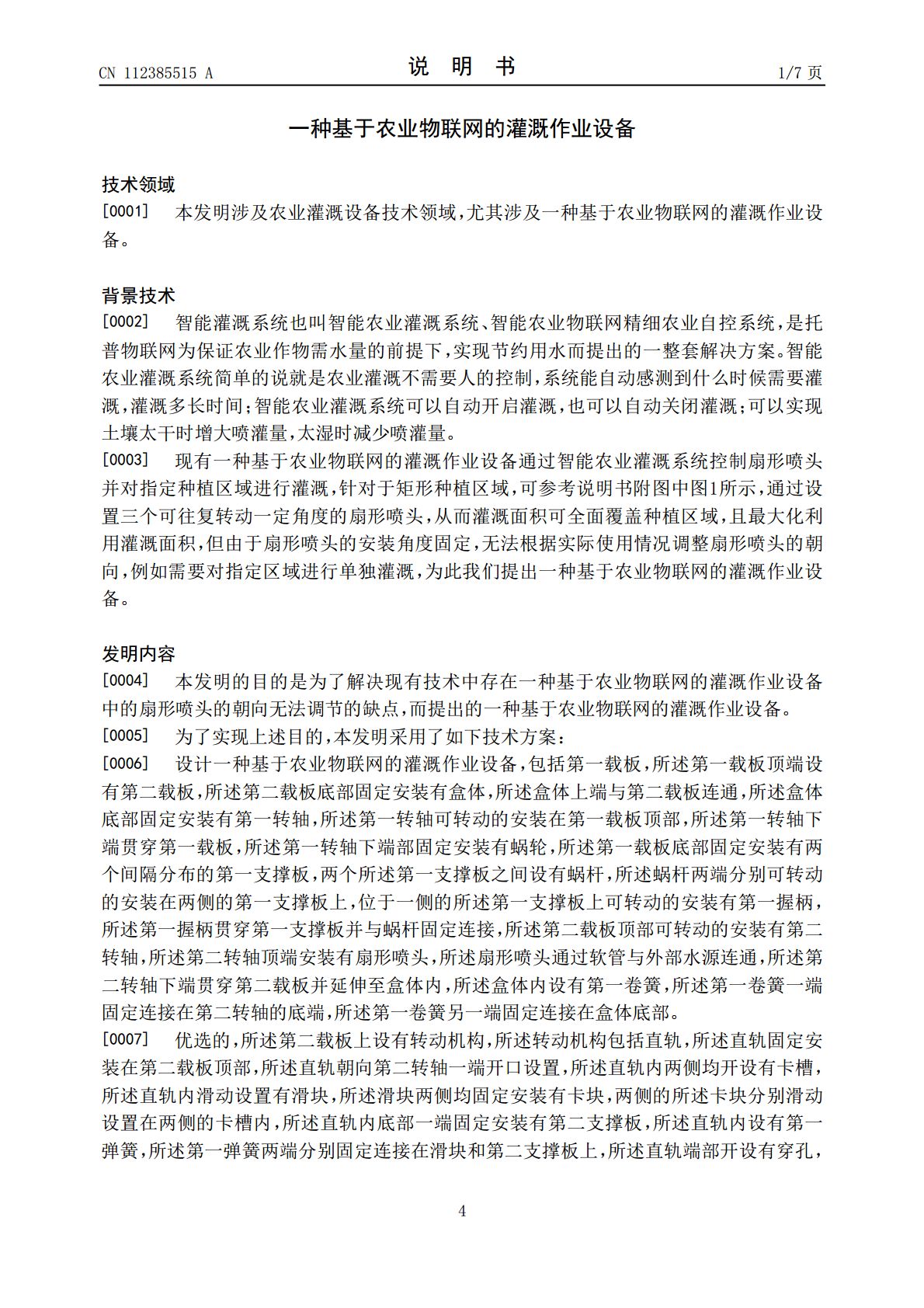

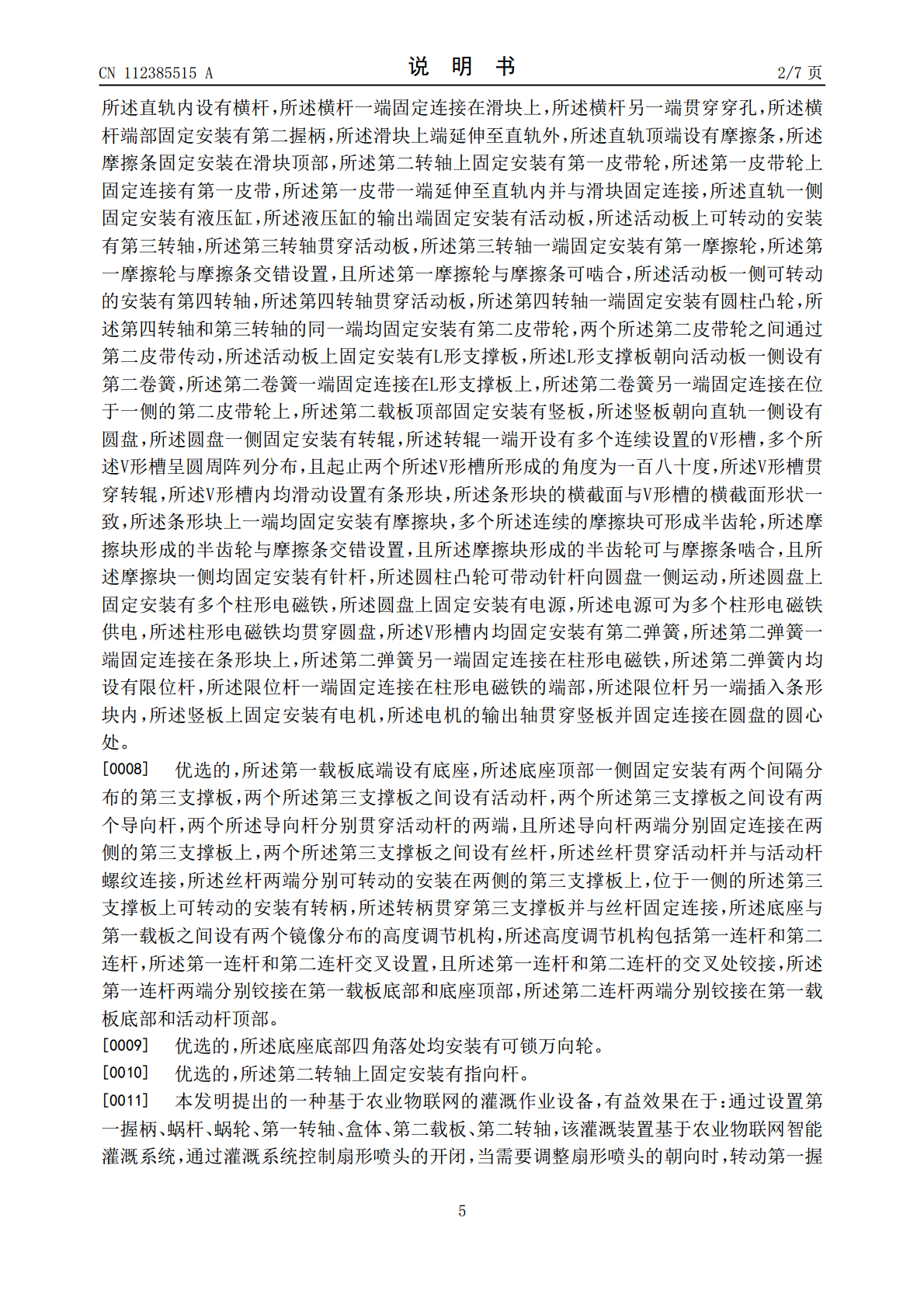

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112385515A(43)申请公布日2021.02.23(21)申请号202011289775.7(22)申请日2020.11.18(71)申请人秦国朕地址230000安徽省合肥市蜀山区史河路45号安徽中医药大学西区(72)发明人不公告发明人(51)Int.Cl.A01G25/02(2006.01)A01G25/16(2006.01)权利要求书2页说明书7页附图10页(54)发明名称一种基于农业物联网的灌溉作业设备(57)摘要本发明涉及农业灌溉设备技术领域，尤其是一种基于农业物联网的灌溉作业设备，包括第一载板，第一载板顶端设有第二载板，第二载板底部固定安装有盒体，盒体上端与第二载板连通，盒体底部固定安装有第一转轴，第一转轴下端部固定安装有蜗轮，第一载板底部固定安装有两个间隔分布的第一支撑板，两个第一支撑板之间设有蜗杆，位于一侧的第一支撑板上可转动的安装有第一握柄，第二载板顶部可转动的安装有第二转轴，第二转轴顶端固定安装有扇形喷头，盒体内设有第一卷簧；该灌溉装置基于农业物联网智能灌溉系统，通过灌溉系统控制扇形喷头的开闭，当需要调整扇形喷头的朝向时，转动第一握柄带动扇形喷头绕第一转轴转动并根据实际使用情况调整朝向。CN112385515ACN112385515A权利要求书1/2页1.一种基于农业物联网的灌溉作业设备，包括第一载板(1)，其特征在于，所述第一载板(1)顶端设有第二载板(2)，所述第二载板(2)底部固定安装有盒体(3)，所述盒体(3)上端与第二载板(2)连通，所述盒体(3)底部固定安装有第一转轴(4)，所述第一转轴(4)可转动的安装在第一载板(1)顶部，所述第一转轴(4)下端贯穿第一载板(1)，所述第一转轴(4)下端部固定安装有蜗轮(5)，所述第一载板(1)底部固定安装有两个间隔分布的第一支撑板(6)，两个所述第一支撑板(6)之间设有蜗杆(7)，所述蜗杆(7)两端分别可转动的安装在两侧的第一支撑板(6)上，位于一侧的所述第一支撑板(6)上可转动的安装有第一握柄(8)，所述第一握柄(8)贯穿第一支撑板(6)并与蜗杆(7)固定连接，所述第二载板(2)顶部可转动的安装有第二转轴(9)，所述第二转轴(9)顶端安装有扇形喷头(10)，所述扇形喷头(10)通过软管(11)与外部水源连通，所述第二转轴(9)下端贯穿第二载板(2)并延伸至盒体(3)内，所述盒体(3)内设有第一卷簧(12)，所述第一卷簧(12)一端固定连接在第二转轴(9)的底端，所述第一卷簧(12)另一端固定连接在盒体(3)底部。2.根据权利要求1所述的一种基于农业物联网的灌溉作业设备，其特征在于，所述第二载板(2)上设有转动机构，所述转动机构包括直轨(13)，所述直轨(13)固定安装在第二载板(2)顶部，所述直轨(13)朝向第二转轴(9)一端开口设置，所述直轨(13)内两侧均开设有卡槽(14)，所述直轨(13)内滑动设置有滑块(15)，所述滑块(15)两侧均固定安装有卡块(16)，两侧的所述卡块(16)分别滑动设置在两侧的卡槽(14)内，所述直轨(13)内底部一端固定安装有第二支撑板(17)，所述直轨(13)内设有第一弹簧(18)，所述第一弹簧(18)两端分别固定连接在滑块(15)和第二支撑板(17)上，所述直轨(13)端部开设有穿孔(19)，所述直轨(13)内设有横杆(20)，所述横杆(20)一端固定连接在滑块(15)上，所述横杆(20)另一端贯穿穿孔(19)，所述横杆(20)端部固定安装有第二握柄(21)，所述滑块(15)上端延伸至直轨(13)外，所述直轨(13)顶端设有摩擦条(22)，所述摩擦条(22)固定安装在滑块(15)顶部，所述第二转轴(9)上固定安装有第一皮带轮(23)，所述第一皮带轮(23)上固定连接有第一皮带(24)，所述第一皮带(24)一端延伸至直轨(13)内并与滑块(15)固定连接，所述直轨(13)一侧固定安装有液压缸(25)，所述液压缸(25)的输出端固定安装有活动板(26)，所述活动板(26)上可转动的安装有第三转轴(27)，所述第三转轴(27)贯穿活动板(26)，所述第三转轴(27)一端固定安装有第一摩擦轮(28)，所述第一摩擦轮(28)与摩擦条(22)交错设置，且所述第一摩擦轮(28)与摩擦条(22)可啮合，所述活动板(26)一侧可转动的安装有第四转轴(29)，所述第四转轴(29)贯穿活动板(26)，所述第四转轴(29)一端固定安装有圆柱凸轮(30)，所述第四转轴(29)和第三转轴(27)的同一端均固定安装有第二皮带轮(31)，两个所述第二皮带轮(31)之间通过第二皮带(32)传动，所述活动板(26)上固定安装有L形支撑板(33)，所述L形支撑板(33)朝向活
