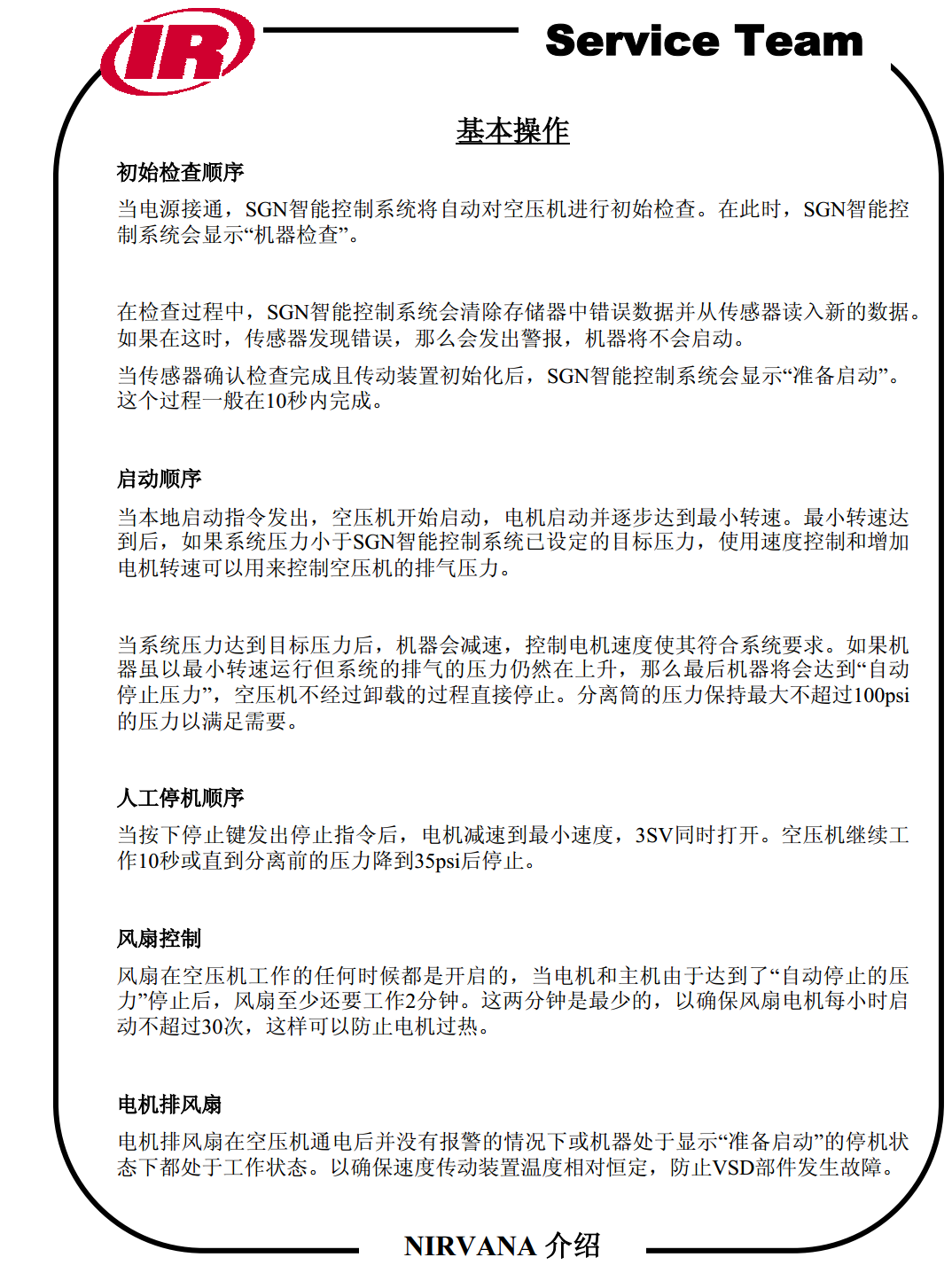

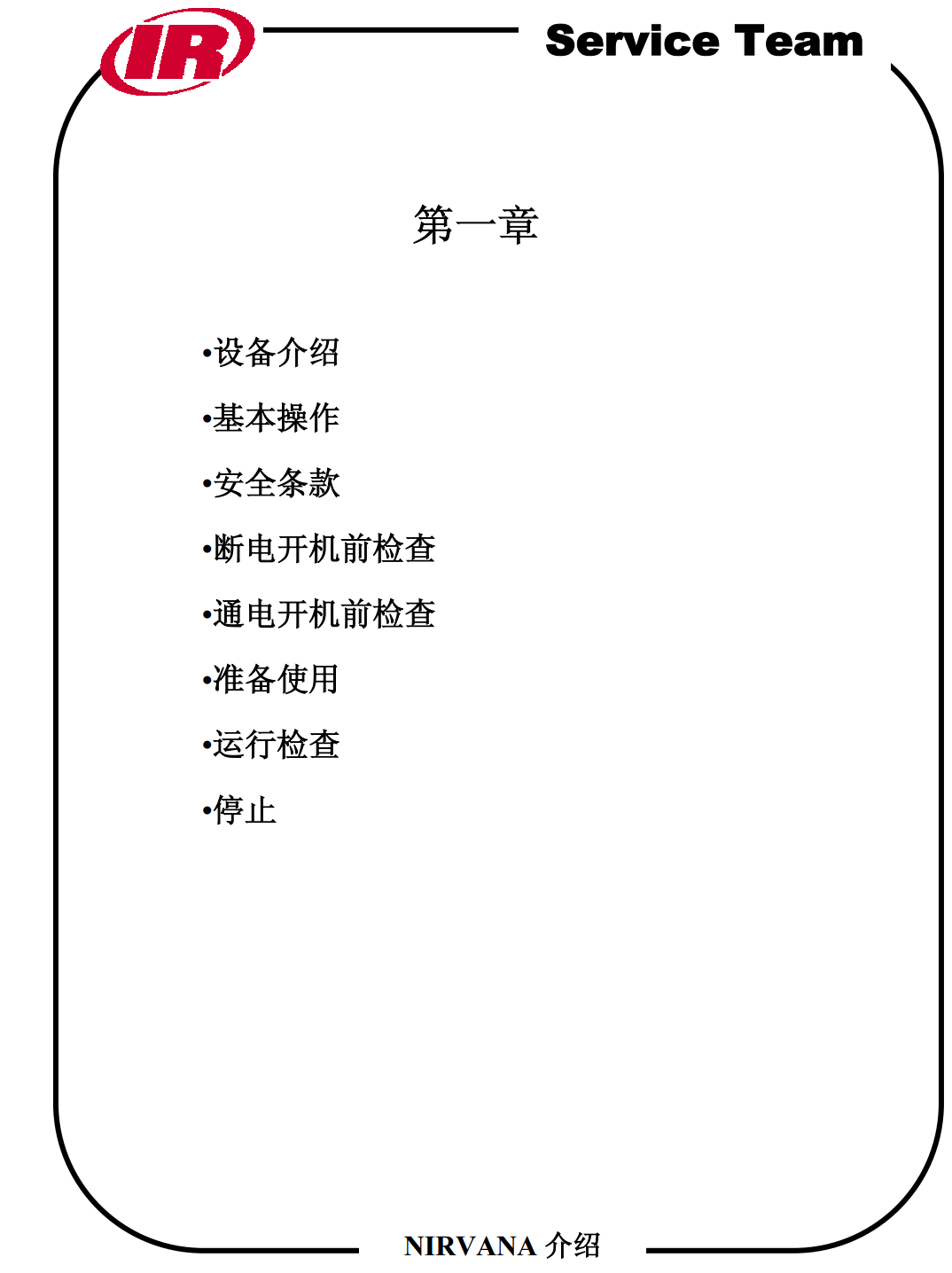

ServiceTeamN37-75kWNIRVANASERVICETRAININGMANUAL服务培训手册ServiceTeam第一章•设备介绍•基本操作•安全条款•断电开机前检查•通电开机前检查•准备使用•运行检查•停止NIRVANA介绍ServiceTeam介绍Nirvana是单级压缩、接触式冷却的螺杆式由电机驱动的和相关的附属部件组成的空压机设备。SGN智能控制系统管理压缩机是依靠不断监控和发出控制指令以确认空压机尽可能高效运行。Nirvana空压机是英格索兰第一台装置内拥有完整变速传动装置的设备。其他变速设备需要在设备外加装额外的传动装置。变速传动装置的设计和性能是与空压机相匹配使之尽可能最优化的节能。Nirvana压缩机是唯一利用最新的电机技术使操作者能更好的控制空压机同时也为客户节约了能源。Nirvana中运用的HPM（HybridPermanentMagnet混合永磁体）电机是为迎合Nirvana组件的需要而进行的特殊设计它能够尽可能的使工作效率提高。电机的转子直接与主机传动装置相连利用这个公轴驱动末端的轴承。这样安排使轴承的负荷减少。在转子外边的定子被固定在一个适陪配板上适陪配板用螺丝固定在主机上。主机有一个基准可以是转子和定子对齐。定子和转子的空气间隙比标准的马达的间隙大是马达的性能更好。基于这种设计无需额外的皮带轮或齿轮将减少装机部件和时间。在50赫兹的设备不需要重新上油。60赫兹的设备只要在风扇电机部分上油。改变操作压力无需更换滑轮或齿轮。这种设计制造车间和顾客都将有更强的适应性他们只需简单的调节SGN就可以使设备在最小到最大的任意压力下运行。NIRVANA介绍ServiceTeam基本操作初始检查顺序当电源接通SGN智能控制系统将自动对空压机进行初始检查。在此时SGN智能控制系统会显示“机器检查”。在检查过程中SGN智能控制系统会清除存储器中错误数据并从传感器读入新的数据。如果在这时传感器发现错误那么会发出警报机器将不会启动。当传感器确认检查完成且传动装置初始化后SGN智能控制系统会显示“准备启动”。这个过程一般在10秒内完成。启动顺序当本地启动指令发出空压机开始启动电机启动并逐步达到最小转速。最小转速达到后如果系统压力小于SGN智能控制系统已设定的目标压力使用速度控制和增加电机转速可以用来控制空压机的排气压力。当系统压力达到目标压力后机器会减速控制电机速度使其符合系统要求。如果机器虽以最小转速运行但系统的排气的压力仍然在上升那么最后机器将会达到“自动停止压力”空压机不经过卸载的过程直接停止。分离筒的压力保持最大不超过100psi的压力以满足需要。人工停机顺序当按下停止键发出停止指令后电机减速到最小速度3SV同时打开。空压机继续工作10秒或直到分离前的压力降到35psi后停止。风扇控制风扇在空压机工作的任何时候都是开启的当电机和主机由于达到了“自动停止的压力”停止后风扇至少还要工作2分钟。这两分钟是最少的以确保风扇电机每小时启动不超过30次这样可以防止电机过热。电机排风扇电机排风扇在空压机通电后并没有报警的情况下或机器处于显示“准备启动”的停机状态下都处于工作状态。以确保速度传动装置温度相对恒定防止VSD部件发生故障。NIRVANA介绍ServiceTeam警告-安全指南在对空压机进行任何操作前请您先阅读和理解本手册安全指南。打开锁住挂标签在电气的隔离空气开关上关闭空压机的排气口出的隔离的闸阀。在完成上述的动作之前在任何的情况下不要打开排水阀或拆除任何零部件。当空压机断电后几秒钟后主机和分离筒会自动放气。慢慢旋开油过滤器排水口的帽子来确认这一点。在盖子上开孔使装冷却液的容器能通风内部气压也就逐步降至大气压。在内部气压达到大气压强前不要从机器上拿掉盖子。注意：在分离筒放气后最小压力阀后的部分也有压力也要释放掉。•推荐最少远离空压机一米（3.3英尺）。如果上部空间有限制那么排气必须背向并远离
