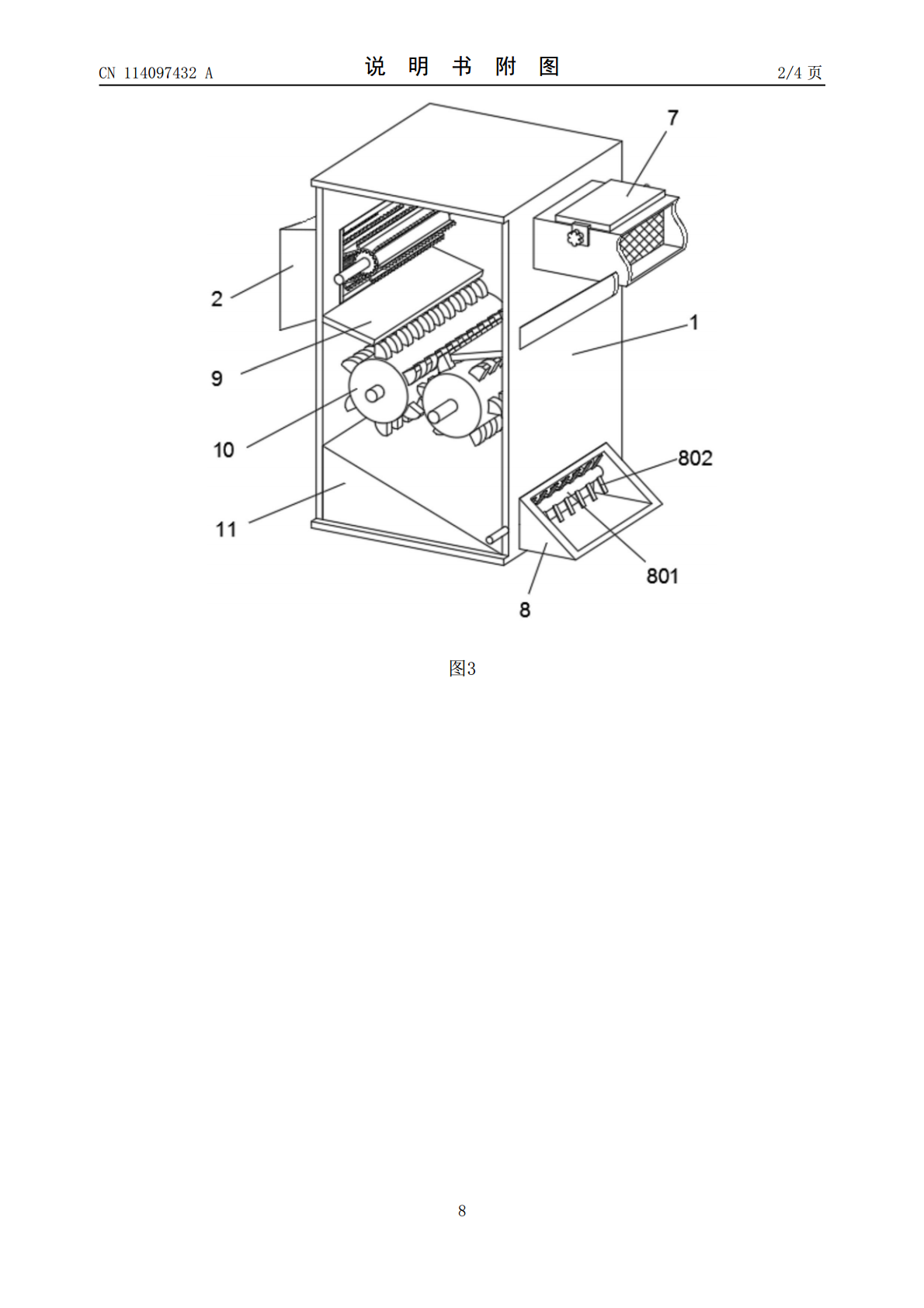

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114097432A(43)申请公布日2022.03.01(21)申请号202111411836.7(22)申请日2021.11.25(71)申请人中国农业科学院兰州畜牧与兽药研究所地址730050甘肃省兰州市七里河区硷沟沿335号(72)发明人路远张茜田福平杨红善胡宇崔光欣(74)专利代理机构济南鼎信专利商标代理事务所(普通合伙)37245代理人梁国海(51)Int.Cl.A01D82/00(2006.01)B08B15/04(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种具有快速功能的牧草粉碎装置(57)摘要本发明涉及牧草粉碎技术领域，具体涉及一种具有快速功能的牧草粉碎装置，包括箱体，箱体左端固设有进料管，进料管内部设有传送带，传送带外壁呈均匀排列结构固设有多个齿牙块，传送带内部呈线性等间距结构啮合连接有多个传动轴，箱体后壁通过安装座安装有电机，箱体右壁上端固设有吸尘组件。本发明通过传送带将打包的牧草输送至箱体内部时进行撕碎，破碎辊对撕碎后的牧草进行快速粉碎，出料辊带动拨动块将粉碎后的牧草从箱体内部输送至出料导板输送至外部，实现了进料更加通畅不易堵塞，显著提高了粉碎效率及粉碎效果，有效抑制了扬尘同时给工作人员提供了良好的工作环境，减少了污染保护了环境，使用效果显著提升。CN114097432ACN114097432A权利要求书1/1页1.一种具有快速功能的牧草粉碎装置，其特征在于：包括箱体(1)，所述箱体(1)左端固设有进料管(2)，所述进料管(2)内部设有传送带(3)，所述传送带(3)外壁呈均匀排列结构固设有多个齿牙块(4)，所述传送带(3)内部呈线性等间距结构啮合连接有多个传动轴(5)，所述箱体(1)后壁通过安装座安装有电机(6)，所述箱体(1)右壁上端固设有吸尘组件(7)，所述箱体(1)右壁下端固设有出料导板(8)。2.根据权利要求1所述的一种具有快速功能的牧草粉碎装置，其特征在于：所述进料管(2)及传送带(3)均呈倾斜结构，所述进料管(2)左端大于右端，所述进料管(2)与箱体(1)相连通，所述传送带(3)右端穿过箱体(1)外壁延伸至内部，所述传动轴(5)分别与进料管(2)及箱体(1)转动连接。3.根据权利要求2所述的一种具有快速功能的牧草粉碎装置，其特征在于：所述箱体(1)内部上端呈左右对称结构固设有两个挡块(9)，所述箱体(1)内部中部转动连接有两个破碎辊(10)，所述箱体(1)内部下端固设有倾斜块(11)，所述破碎辊(10)后端穿过箱体(1)内壁延伸至外壁并套接有齿轮(12)，位于左端的所述破碎辊(10)与位于右端的破碎辊(10)啮合连接，位于左端的齿轮(12)与位于右端的齿轮(12)啮合连接。4.根据权利要求3所述的一种具有快速功能的牧草粉碎装置，其特征在于：位于左端的破碎辊(10)后壁及位于右端的传动轴(5)后壁均套接有带轮A(13)，位于上端的所述带轮A(13)通过皮带A(14)与位于下端的带轮A(13)摩擦传动，所述电机(6)输出轴与位于左端的破碎辊(10)同轴连接。5.根据权利要求4所述的一种具有快速功能的牧草粉碎装置，其特征在于：所述出料导板(8)与箱体(1)相连通，所述出料导板(8)内部转动连接有出料辊(801)，所述出料辊(801)上呈环形阵列结构固设有多个拨动块(802)，所述拨动块(802)呈倾斜结构，所述出料辊(801)前端穿过箱体(1)内壁延伸至外壁。6.根据权利要求5所述的一种具有快速功能的牧草粉碎装置，其特征在于：所述吸尘组件(7)包括吸尘管(701)，所述吸尘管(701)后端通过安装座安装有吸风机(702)，所述吸风机(702)输入端同轴连接有转轴(703)，所述转轴(703)上转动连接有连杆(704)，所述吸尘管(701)顶面中部插接有集尘盒(705)，所述集尘盒(705)上端呈前后对称结构固设有两个L型块(706)，所述L型块(706)外壁通过螺纹孔螺纹连接有调节手轮(707)，所述集尘盒(705)左端开设有进风口(708)，所述集尘盒(705)右端设有过滤网(709)。7.根据权利要求6所述的一种具有快速功能的牧草粉碎装置，其特征在于：所述吸尘管(701)与箱体(1)相连通，所述连杆(704)左端与箱体(1)连接固定，所述L型块(706)下端内壁与吸尘管(701)外壁摩擦接触，所述调节手轮(707)内端与吸尘管(701)外壁紧密压合。8.根据权利要求7所述的一种具有快速功能的牧草粉碎装置，其特征在于：位于右端的所述破碎辊(10)前端穿过箱体(1)内壁延伸至外部并套接有曳引轮(15)，所述转轴(703)前端及出料辊(801)前端均固设有带轮B(16)，所述曳引轮(15)前端通过皮
