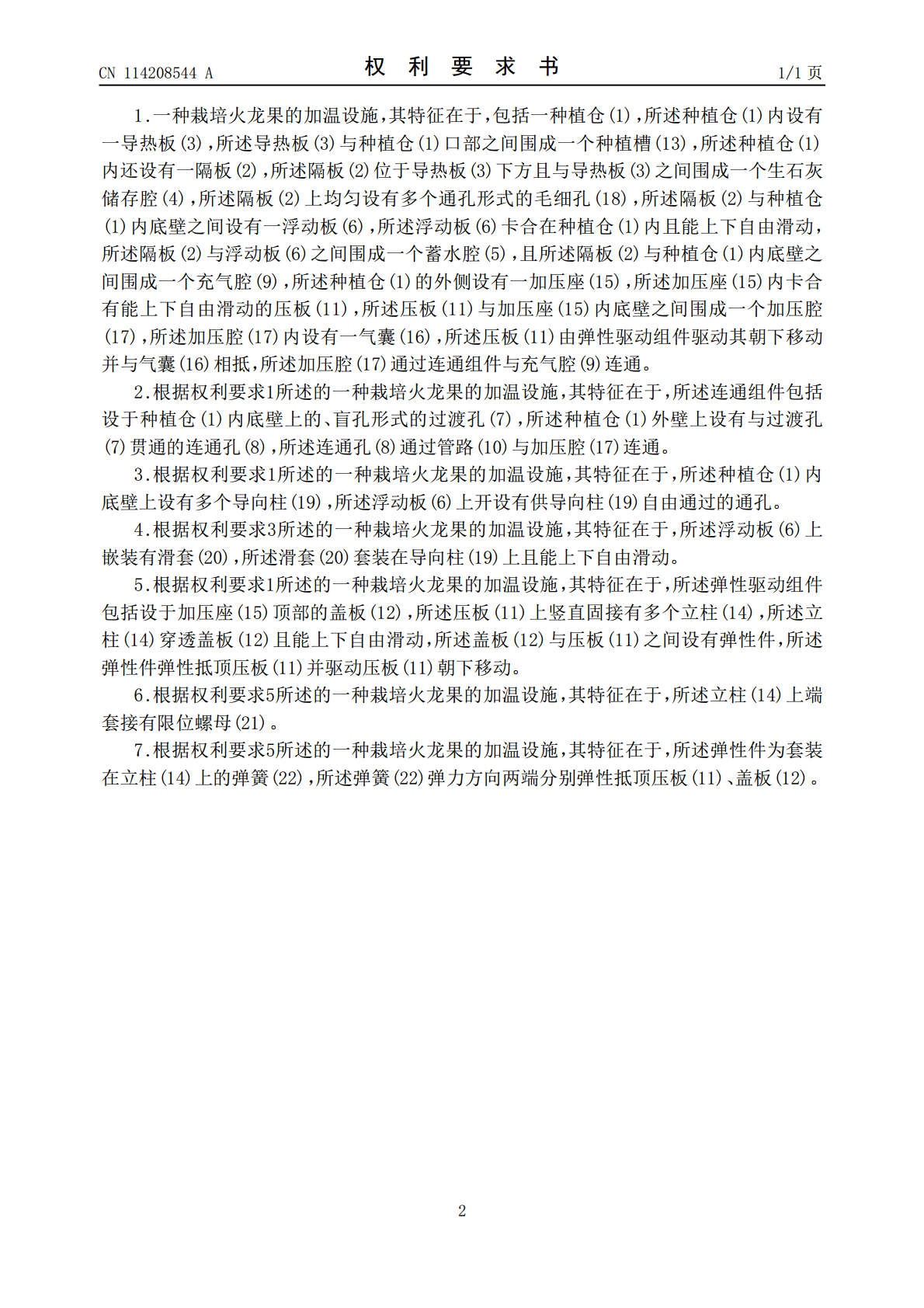

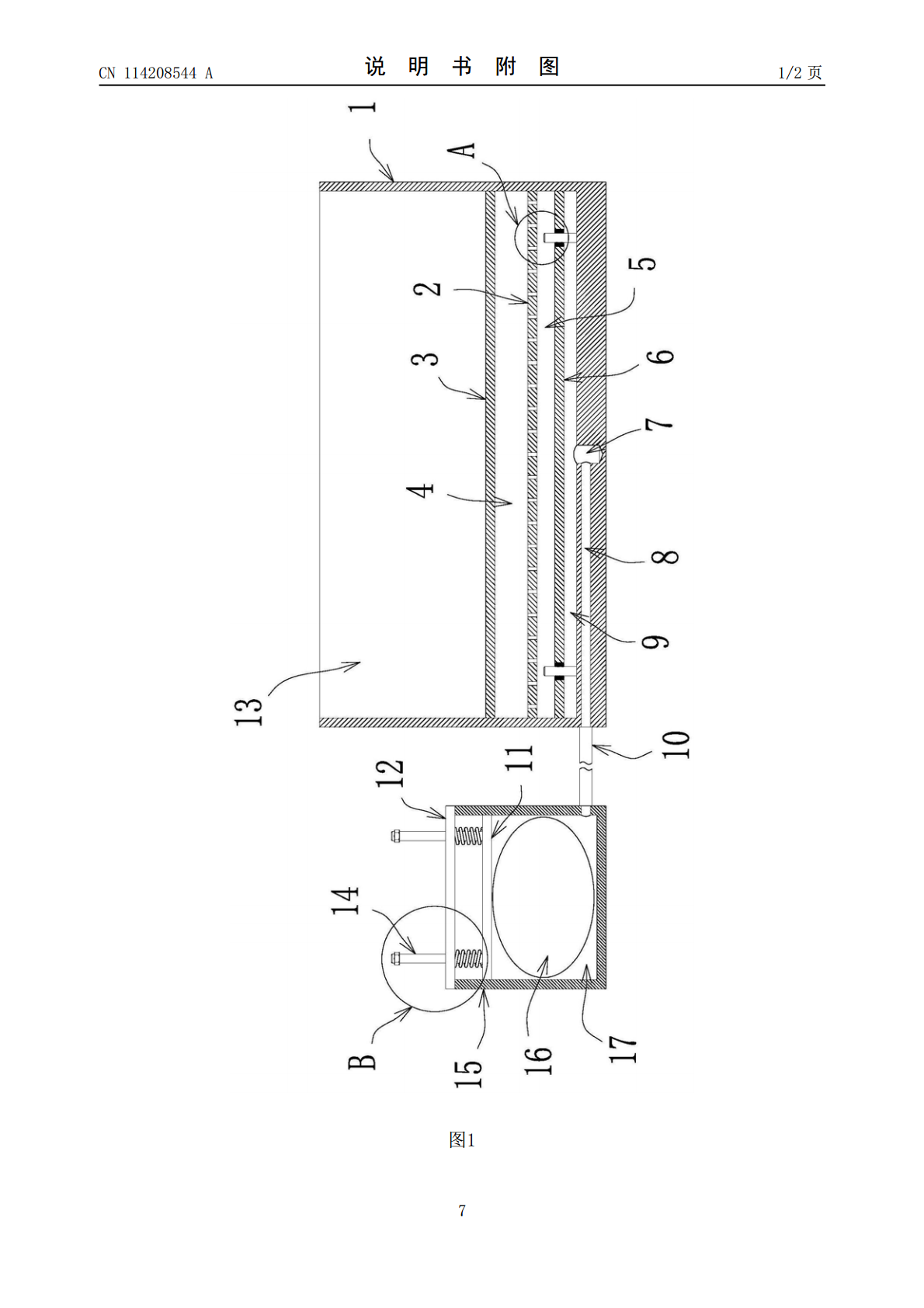

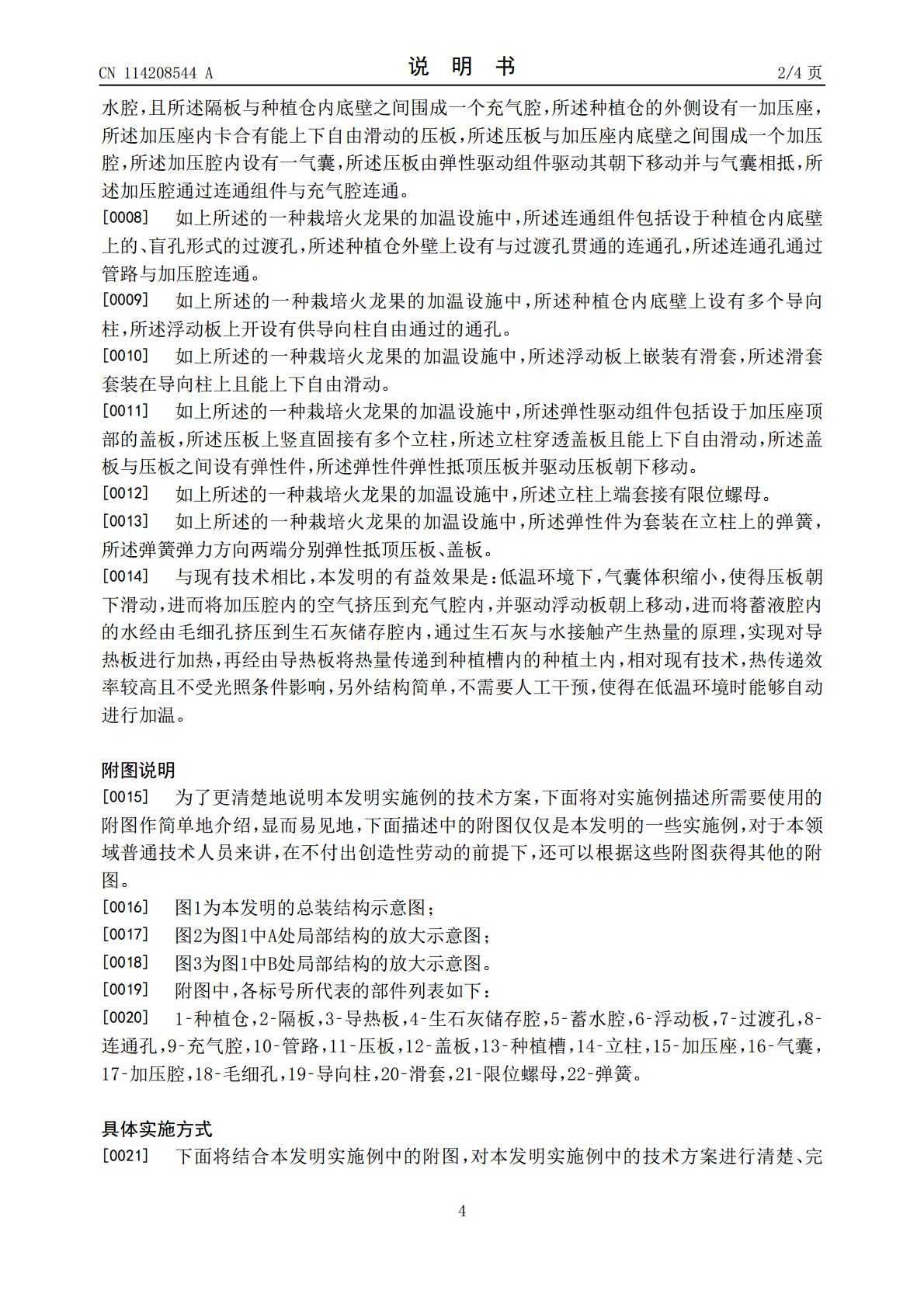

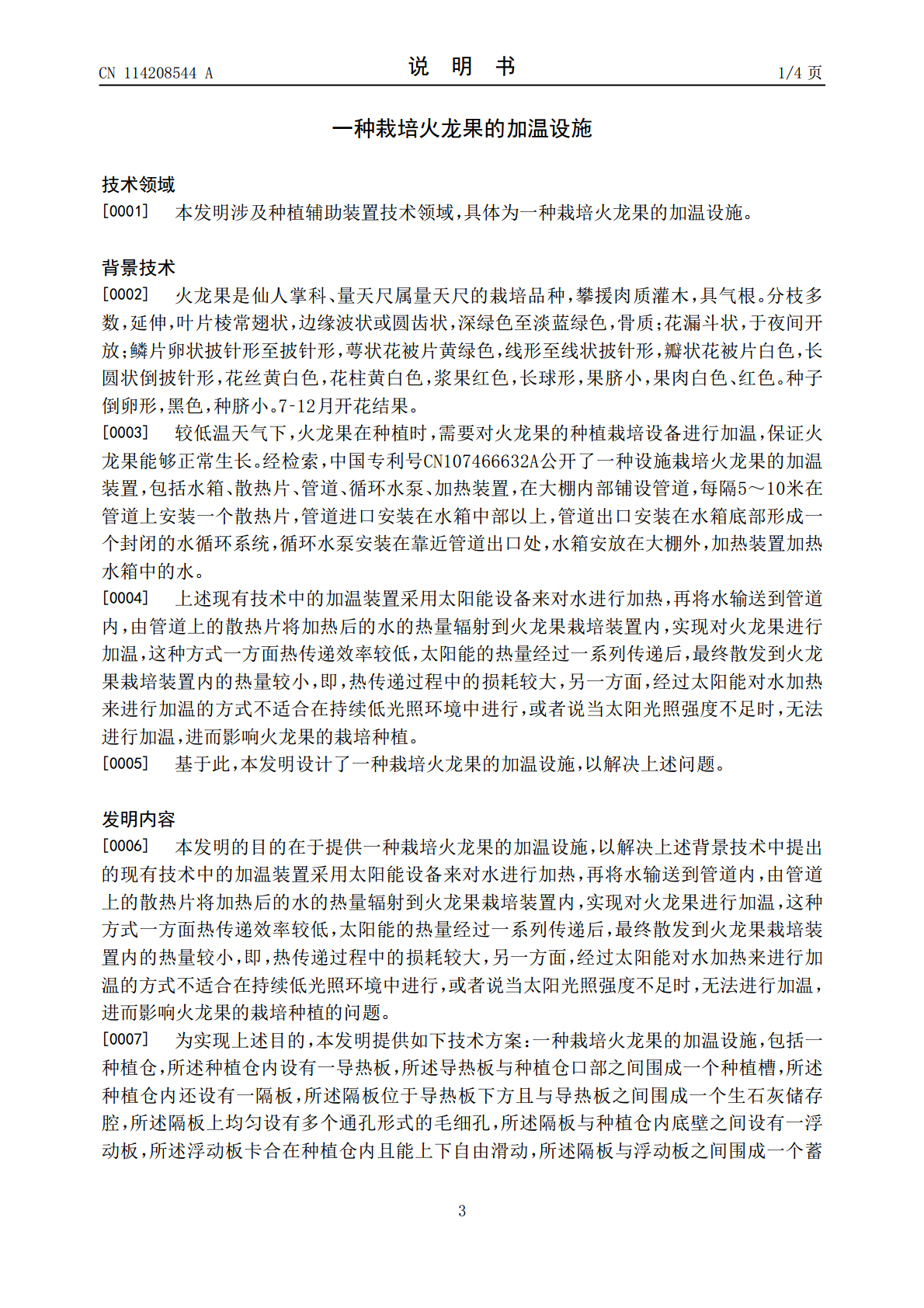

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114208544A(43)申请公布日2022.03.22(21)申请号202111592550.3(22)申请日2021.12.23(71)申请人句容厚朴生态农业有限公司地址212000江苏省镇江市句容市茅山镇东部干线电商产业园(72)发明人王锐熊国云(74)专利代理机构安徽盟友知识产权代理事务所(特殊普通合伙)34213代理人樊广秋(51)Int.Cl.A01G9/02(2018.01)A01G9/20(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种栽培火龙果的加温设施(57)摘要本发明公开了种植辅助装置技术领域的一种栽培火龙果的加温设施，包括种植仓、导热板、种植槽、隔板、生石灰储存腔、毛细孔、浮动板、蓄水腔、充气腔、加压座、压板、加压腔、气囊，压板由弹性驱动组件驱动其朝下移动并与气囊相抵，加压腔通过连通组件与充气腔连通。低温环境下，气囊体积缩小，使得压板朝下滑动，进而将加压腔内的空气挤压到充气腔内，并驱动浮动板朝上移动，进而将蓄液腔内的水经由毛细孔挤压到生石灰储存腔内，通过生石灰与水接触产生热量的原理，实现对导热板进行加热，再经由导热板将热量传递到种植槽内的种植土内，热传递效率较高且不受光照条件影响，不需要人工干预，低温环境时能够自动进行加温。CN114208544ACN114208544A权利要求书1/1页1.一种栽培火龙果的加温设施，其特征在于，包括一种植仓(1)，所述种植仓(1)内设有一导热板(3)，所述导热板(3)与种植仓(1)口部之间围成一个种植槽(13)，所述种植仓(1)内还设有一隔板(2)，所述隔板(2)位于导热板(3)下方且与导热板(3)之间围成一个生石灰储存腔(4)，所述隔板(2)上均匀设有多个通孔形式的毛细孔(18)，所述隔板(2)与种植仓(1)内底壁之间设有一浮动板(6)，所述浮动板(6)卡合在种植仓(1)内且能上下自由滑动，所述隔板(2)与浮动板(6)之间围成一个蓄水腔(5)，且所述隔板(2)与种植仓(1)内底壁之间围成一个充气腔(9)，所述种植仓(1)的外侧设有一加压座(15)，所述加压座(15)内卡合有能上下自由滑动的压板(11)，所述压板(11)与加压座(15)内底壁之间围成一个加压腔(17)，所述加压腔(17)内设有一气囊(16)，所述压板(11)由弹性驱动组件驱动其朝下移动并与气囊(16)相抵，所述加压腔(17)通过连通组件与充气腔(9)连通。2.根据权利要求1所述的一种栽培火龙果的加温设施，其特征在于，所述连通组件包括设于种植仓(1)内底壁上的、盲孔形式的过渡孔(7)，所述种植仓(1)外壁上设有与过渡孔(7)贯通的连通孔(8)，所述连通孔(8)通过管路(10)与加压腔(17)连通。3.根据权利要求1所述的一种栽培火龙果的加温设施，其特征在于，所述种植仓(1)内底壁上设有多个导向柱(19)，所述浮动板(6)上开设有供导向柱(19)自由通过的通孔。4.根据权利要求3所述的一种栽培火龙果的加温设施，其特征在于，所述浮动板(6)上嵌装有滑套(20)，所述滑套(20)套装在导向柱(19)上且能上下自由滑动。5.根据权利要求1所述的一种栽培火龙果的加温设施，其特征在于，所述弹性驱动组件包括设于加压座(15)顶部的盖板(12)，所述压板(11)上竖直固接有多个立柱(14)，所述立柱(14)穿透盖板(12)且能上下自由滑动，所述盖板(12)与压板(11)之间设有弹性件，所述弹性件弹性抵顶压板(11)并驱动压板(11)朝下移动。6.根据权利要求5所述的一种栽培火龙果的加温设施，其特征在于，所述立柱(14)上端套接有限位螺母(21)。7.根据权利要求5所述的一种栽培火龙果的加温设施，其特征在于，所述弹性件为套装在立柱(14)上的弹簧(22)，所述弹簧(22)弹力方向两端分别弹性抵顶压板(11)、盖板(12)。2CN114208544A说明书1/4页一种栽培火龙果的加温设施技术领域[0001]本发明涉及种植辅助装置技术领域，具体为一种栽培火龙果的加温设施。背景技术[0002]火龙果是仙人掌科、量天尺属量天尺的栽培品种，攀援肉质灌木，具气根。分枝多数，延伸，叶片棱常翅状，边缘波状或圆齿状，深绿色至淡蓝绿色，骨质；花漏斗状，于夜间开放；鳞片卵状披针形至披针形，萼状花被片黄绿色，线形至线状披针形，瓣状花被片白色，长圆状倒披针形，花丝黄白色，花柱黄白色，浆果红色，长球形，果脐小，果肉白色、红色。种子倒卵形，黑色，种脐小。7‑12月开花结果。[0003]较低温天气下，火龙果在种植时，需要对火龙果的种植栽培设备进行加温，保证火龙果能够正常生长。经检索，中国专利号CN107466632A公开了一种设施栽培火龙果的加温装置，
