一种项圈式可穿戴的奶牛呼吸频率实时监测装置.pdf

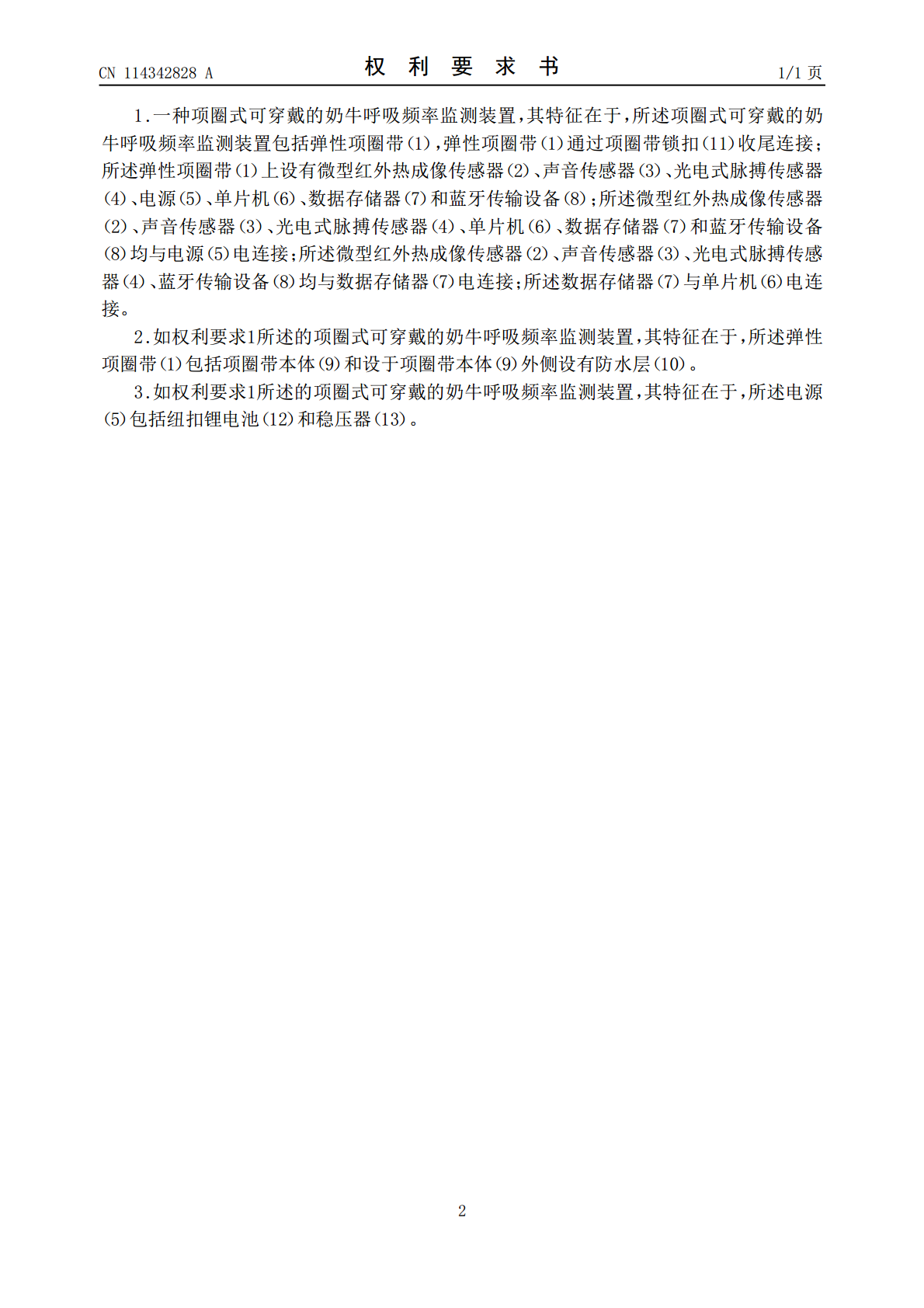

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114342828A(43)申请公布日2022.04.15(21)申请号202111455626.8(22)申请日2021.12.01(71)申请人中国科学院亚热带农业生态研究所地址410125湖南省长沙市芙蓉区远大二路644号(72)发明人刘勇黄棋燕爱飞李茂春梁开阳杨鑫周传社汪水平谭支良(74)专利代理机构长沙优企知识产权代理事务所(普通合伙)43243代理人周栋(51)Int.Cl.A01K27/00(2006.01)A01K29/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种项圈式可穿戴的奶牛呼吸频率实时监测装置(57)摘要本发明公开了一种项圈式可穿戴的奶牛呼吸频率监测装置，它包括弹性项圈；所述弹性项圈上设有微型红外热成像传感器、声音传感器、光电式脉搏传感器、电源、单片机、数据存储器和蓝牙传输设备；所述微型红外热成像传感器、声音传感器、光电式脉搏传感器、单片机、数据存储器和蓝牙传输设备均与电源电连接；所述微型红外热成像传感器、声音传感器、光电式脉搏传感器、蓝牙传输设备均与数据存储器电连接；所述数据存储器与单片机电连接。CN114342828ACN114342828A权利要求书1/1页1.一种项圈式可穿戴的奶牛呼吸频率监测装置，其特征在于，所述项圈式可穿戴的奶牛呼吸频率监测装置包括弹性项圈带（1），弹性项圈带（1）通过项圈带锁扣（11）收尾连接；所述弹性项圈带（1）上设有微型红外热成像传感器（2）、声音传感器（3）、光电式脉搏传感器（4）、电源（5）、单片机（6）、数据存储器（7）和蓝牙传输设备（8）；所述微型红外热成像传感器（2）、声音传感器（3）、光电式脉搏传感器（4）、单片机（6）、数据存储器（7）和蓝牙传输设备（8）均与电源（5）电连接；所述微型红外热成像传感器（2）、声音传感器（3）、光电式脉搏传感器（4）、蓝牙传输设备（8）均与数据存储器（7）电连接；所述数据存储器（7）与单片机（6）电连接。2.如权利要求1所述的项圈式可穿戴的奶牛呼吸频率监测装置，其特征在于，所述弹性项圈带（1）包括项圈带本体（9）和设于项圈带本体（9）外侧设有防水层（10）。3.如权利要求1所述的项圈式可穿戴的奶牛呼吸频率监测装置，其特征在于，所述电源（5）包括纽扣锂电池（12）和稳压器（13）。2CN114342828A说明书1/3页一种项圈式可穿戴的奶牛呼吸频率实时监测装置技术领域[0001]本发明属于智慧养殖技术领域，具体涉及一种项圈式可穿戴的奶牛呼吸频率实时监测装置。背景技术[0002]随着奶牛养殖的规模化和现代信息传感技术与计算机科学的发展，奶牛养殖的信息化、自动化、智能化已成为规模化奶牛养殖的重要发展方向。规模化养殖中奶牛群体普遍都存在生理状态和生产性能差异的问题，所以针对每头奶牛的健康状态信息制定特定养殖方案，实现精准饲养是奶牛养殖业持续健康发展所必要的。[0003]呼吸是奶牛最基本的生理活动之一，能够反映奶牛的生理健康信息，是热应激及其他呼吸疾病诊断的重要指标。传统的奶牛呼吸行为检测多为人工检测，存在检测精度低、劳动强度大、人力成本高、准确率低和实时性差等问题。针对这些问题，部分研究开始针对奶牛呼吸监测的自动化和智能化进行研究，主要分为基于接触式传感器与非接触式传感器两种，但成本过高、数据准确性没有保障等问题导致目前市面上还没有相对成熟的产品，离牧场实际应用还有相当距离。因此，设计一个可穿戴、成本较低、适应于奶牛多体态下的呼吸监测且使用寿命较长的奶牛呼吸频率监测装置对促进奶牛养殖业和精准养殖的快速健康发展具有重要意义。发明内容[0004]本发明旨在克服现有技术的不足，提供一种项圈式可穿戴的实现奶牛呼吸频率的实时监测装置。[0005]为了达到上述目的，本发明提供的技术方案为：所述项圈式可穿戴的奶牛呼吸频率监测装置包括弹性项圈带（1），弹性项圈带（1）通过项圈带锁扣（11）收尾连接；所述弹性项圈带（1）上设有微型红外热成像传感器（2）、声音传感器（3）、光电式脉搏传感器（4）、电源（5）、单片机（6）、数据存储器（7）和蓝牙传输设备（8）；所述微型红外热成像传感器（2）、声音传感器（3）、光电式脉搏传感器（4）、单片机（6）、数据存储器（7）和蓝牙传输设备（8）均与电源（5）电连接；所述微型红外热成像传感器（2）、声音传感器（3）、光电式脉搏传感器（4）、蓝牙传输设备（8）均与数据存储器（7）电连接；所述数据存储器（7）与单片机（6）电连接。[0006]优选地，所述弹性项圈带（1）包括项圈带本体（9）和设于项圈带本体（9）外侧设有防水层（10）。[0007]优选地，所述电源（5）包括纽扣锂电池（12）和稳压器（13）。[00
