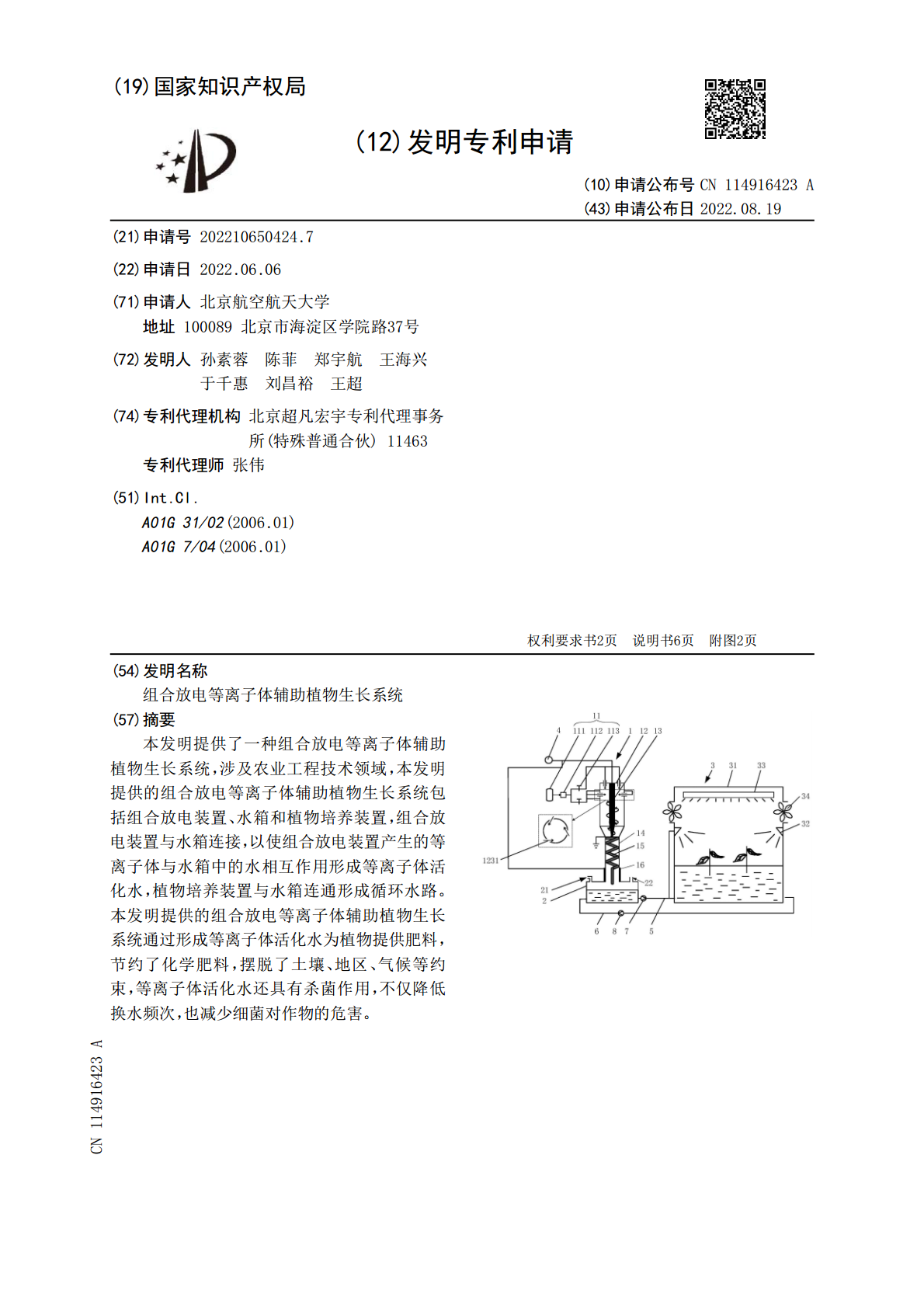

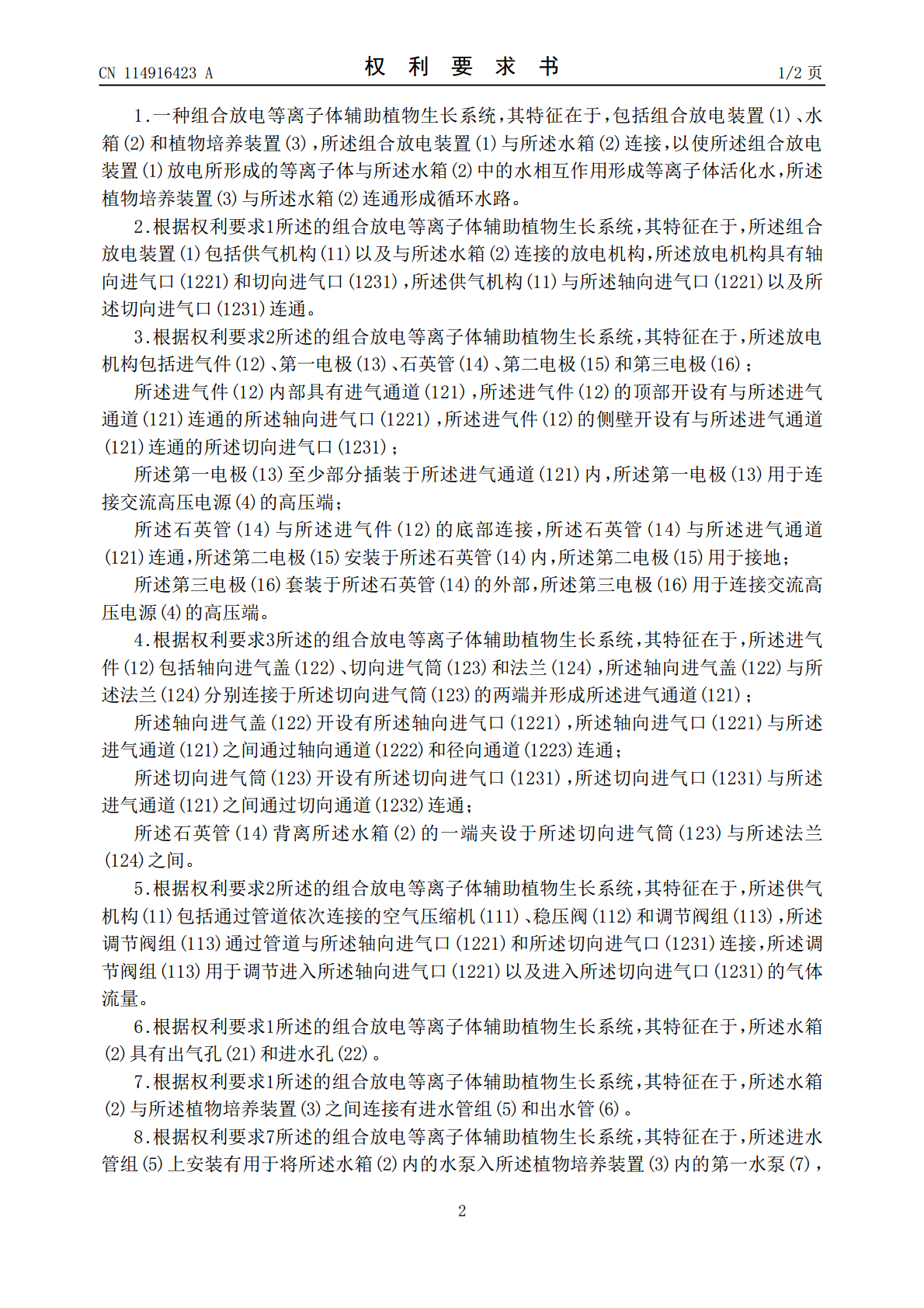

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114916423A(43)申请公布日2022.08.19(21)申请号202210650424.7(22)申请日2022.06.06(71)申请人北京航空航天大学地址100089北京市海淀区学院路37号(72)发明人孙素蓉陈菲郑宇航王海兴于千惠刘昌裕王超(74)专利代理机构北京超凡宏宇专利代理事务所(特殊普通合伙)11463专利代理师张伟(51)Int.Cl.A01G31/02(2006.01)A01G7/04(2006.01)权利要求书2页说明书6页附图2页(54)发明名称组合放电等离子体辅助植物生长系统(57)摘要本发明提供了一种组合放电等离子体辅助植物生长系统，涉及农业工程技术领域，本发明提供的组合放电等离子体辅助植物生长系统包括组合放电装置、水箱和植物培养装置，组合放电装置与水箱连接，以使组合放电装置产生的等离子体与水箱中的水相互作用形成等离子体活化水，植物培养装置与水箱连通形成循环水路。本发明提供的组合放电等离子体辅助植物生长系统通过形成等离子体活化水为植物提供肥料，节约了化学肥料，摆脱了土壤、地区、气候等约束，等离子体活化水还具有杀菌作用，不仅降低换水频次，也减少细菌对作物的危害。CN114916423ACN114916423A权利要求书1/2页1.一种组合放电等离子体辅助植物生长系统，其特征在于，包括组合放电装置(1)、水箱(2)和植物培养装置(3)，所述组合放电装置(1)与所述水箱(2)连接，以使所述组合放电装置(1)放电所形成的等离子体与所述水箱(2)中的水相互作用形成等离子体活化水，所述植物培养装置(3)与所述水箱(2)连通形成循环水路。2.根据权利要求1所述的组合放电等离子体辅助植物生长系统，其特征在于，所述组合放电装置(1)包括供气机构(11)以及与所述水箱(2)连接的放电机构，所述放电机构具有轴向进气口(1221)和切向进气口(1231)，所述供气机构(11)与所述轴向进气口(1221)以及所述切向进气口(1231)连通。3.根据权利要求2所述的组合放电等离子体辅助植物生长系统，其特征在于，所述放电机构包括进气件(12)、第一电极(13)、石英管(14)、第二电极(15)和第三电极(16)；所述进气件(12)内部具有进气通道(121)，所述进气件(12)的顶部开设有与所述进气通道(121)连通的所述轴向进气口(1221)，所述进气件(12)的侧壁开设有与所述进气通道(121)连通的所述切向进气口(1231)；所述第一电极(13)至少部分插装于所述进气通道(121)内，所述第一电极(13)用于连接交流高压电源(4)的高压端；所述石英管(14)与所述进气件(12)的底部连接，所述石英管(14)与所述进气通道(121)连通，所述第二电极(15)安装于所述石英管(14)内，所述第二电极(15)用于接地；所述第三电极(16)套装于所述石英管(14)的外部，所述第三电极(16)用于连接交流高压电源(4)的高压端。4.根据权利要求3所述的组合放电等离子体辅助植物生长系统，其特征在于，所述进气件(12)包括轴向进气盖(122)、切向进气筒(123)和法兰(124)，所述轴向进气盖(122)与所述法兰(124)分别连接于所述切向进气筒(123)的两端并形成所述进气通道(121)；所述轴向进气盖(122)开设有所述轴向进气口(1221)，所述轴向进气口(1221)与所述进气通道(121)之间通过轴向通道(1222)和径向通道(1223)连通；所述切向进气筒(123)开设有所述切向进气口(1231)，所述切向进气口(1231)与所述进气通道(121)之间通过切向通道(1232)连通；所述石英管(14)背离所述水箱(2)的一端夹设于所述切向进气筒(123)与所述法兰(124)之间。5.根据权利要求2所述的组合放电等离子体辅助植物生长系统，其特征在于，所述供气机构(11)包括通过管道依次连接的空气压缩机(111)、稳压阀(112)和调节阀组(113)，所述调节阀组(113)通过管道与所述轴向进气口(1221)和所述切向进气口(1231)连接，所述调节阀组(113)用于调节进入所述轴向进气口(1221)以及进入所述切向进气口(1231)的气体流量。6.根据权利要求1所述的组合放电等离子体辅助植物生长系统，其特征在于，所述水箱(2)具有出气孔(21)和进水孔(22)。7.根据权利要求1所述的组合放电等离子体辅助植物生长系统，其特征在于，所述水箱(2)与所述植物培养装置(3)之间连接有进水管组(5)和出水管(6)。8.根据权利要求7所述的组合放电等离子体辅助植物生长系统，其特征在于，所述进水管组(5)上安装有用于将所述水箱(2)内的水泵入所述植物培养装置(3)内的第一
