一种智慧农业用片栽植物授粉装置.pdf

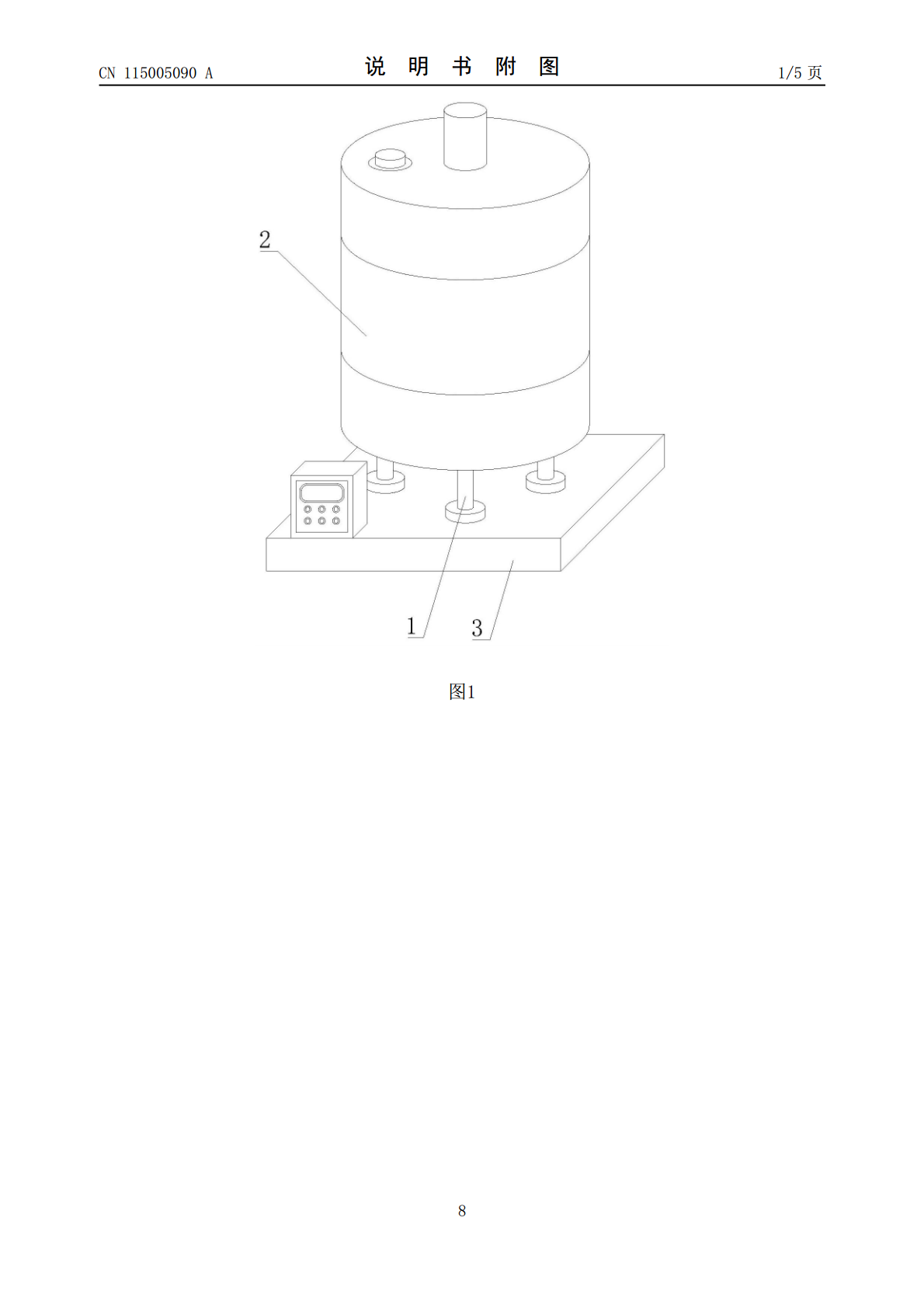

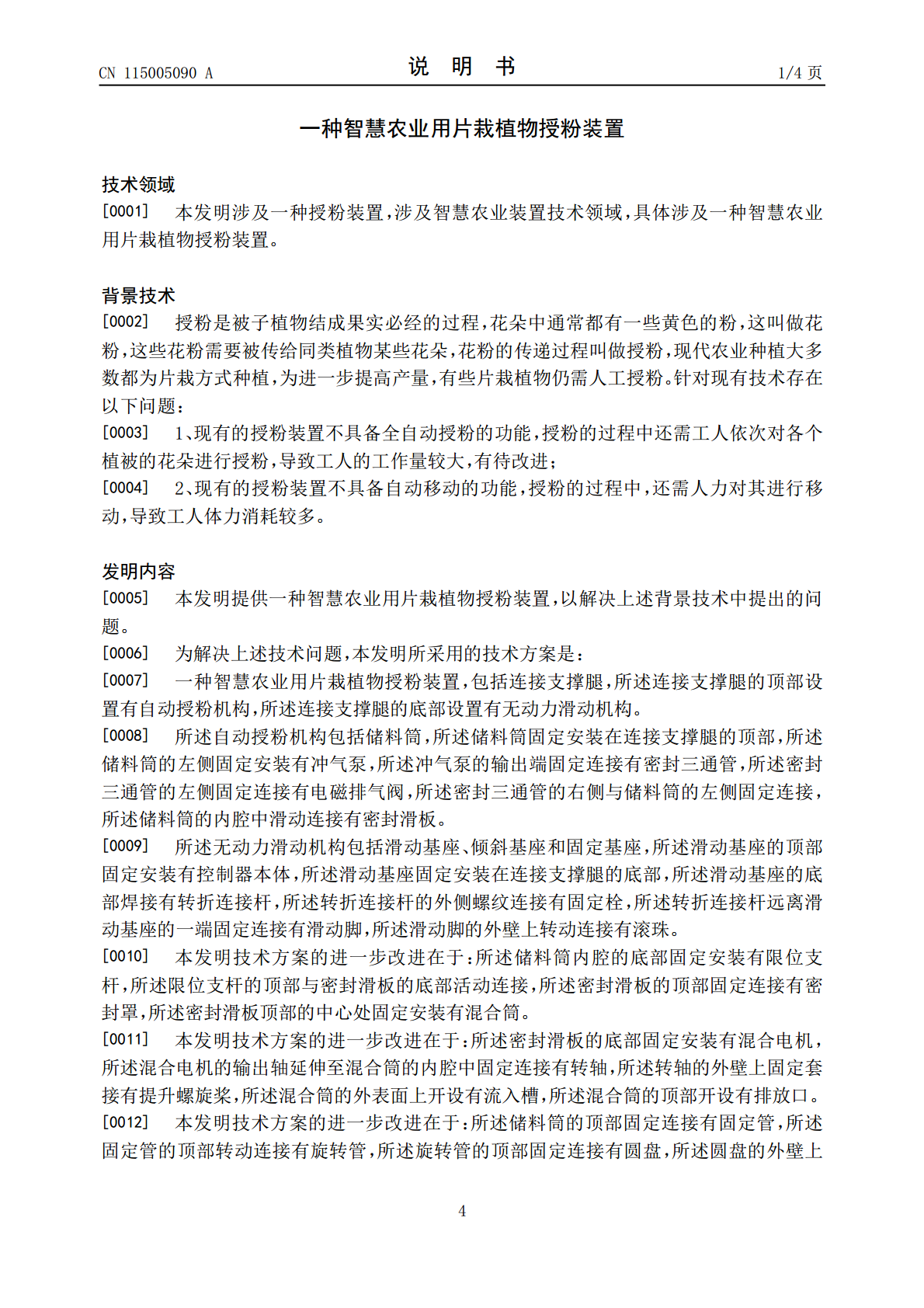

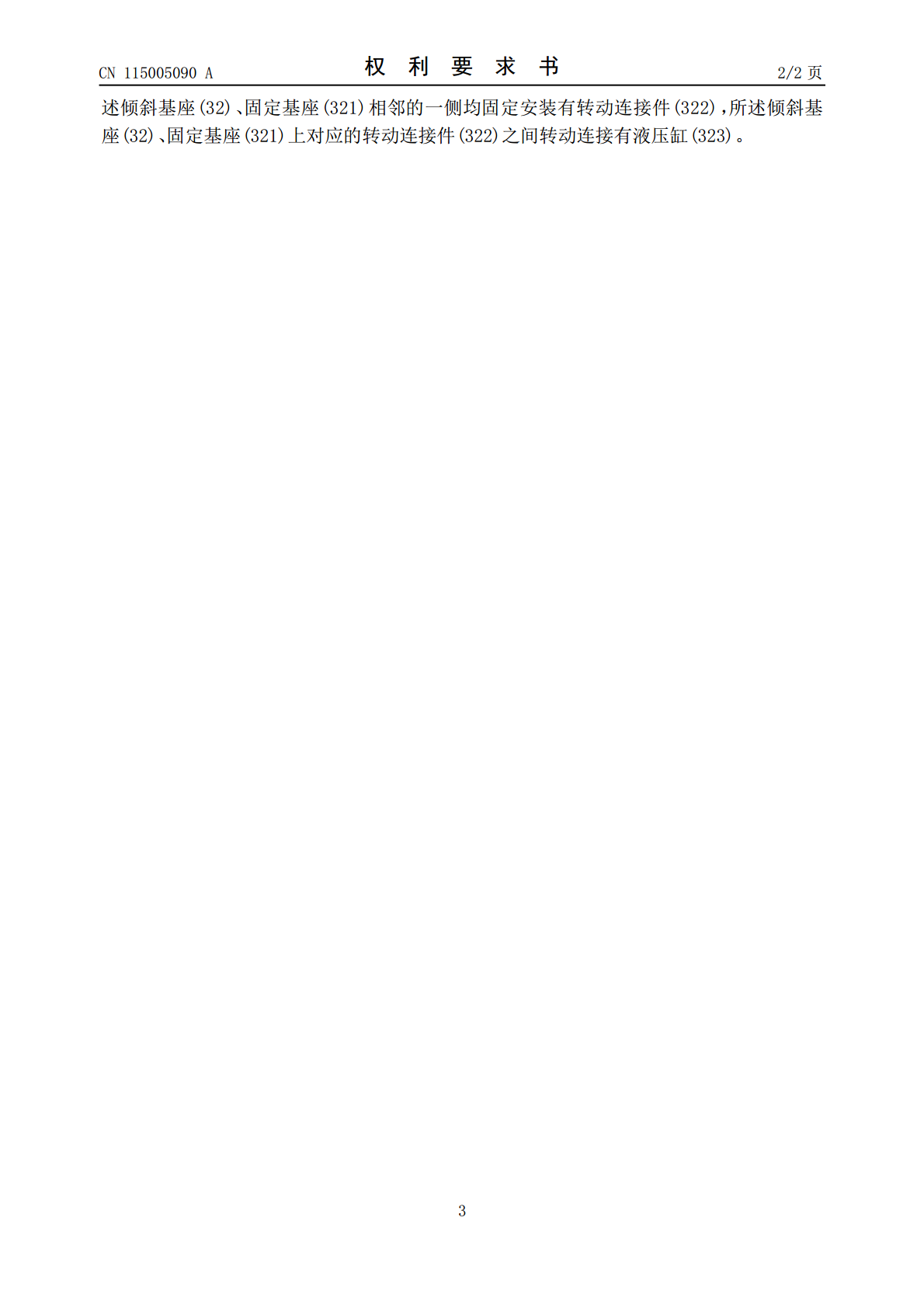

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115005090A(43)申请公布日2022.09.06(21)申请号202210422542.2(22)申请日2022.04.21(71)申请人高宇地址300000天津市河西区瑞江花园菊苑18-2-602(72)发明人高宇(51)Int.Cl.A01H1/02(2006.01)G01P1/07(2006.01)G08B7/06(2006.01)G08B21/18(2006.01)权利要求书2页说明书4页附图5页(54)发明名称一种智慧农业用片栽植物授粉装置(57)摘要本发明公开了一种智慧农业用片栽植物授粉装置，涉及智慧农业装置技术领域，包括连接支撑腿，所述连接支撑腿的顶部设置有自动授粉机构，所述连接支撑腿的底部设置有无动力滑动机构，所述自动授粉机构包括储料筒，所述储料筒固定安装在连接支撑腿的顶部。本发明通过将花粉和营养液添加至储料筒的内腔中，控制冲气泵工作可通过密封三通管向储料筒的内腔中输送气体，通过气压推动密封滑板在储料筒的内腔中上滑，促使花粉混合液被挤送至圆盘的内腔中，同时控制授粉驱动电机工作，通过齿轮和齿环的传动带动圆盘进行旋转，花粉混合液随之在离心力的作用下通过分撒孔处呈覆盖式喷洒出，进而实现全自动授粉的功能，降低操作者的工作量。CN115005090ACN115005090A权利要求书1/2页1.一种智慧农业用片栽植物授粉装置，包括连接支撑腿(1)，其特征在于：所述连接支撑腿(1)的顶部设置有自动授粉机构(2)，所述连接支撑腿(1)的底部设置有无动力滑动机构(3)；所述自动授粉机构(2)包括储料筒(21)，所述储料筒(21)固定安装在连接支撑腿(1)的顶部，所述储料筒(21)的左侧固定安装有冲气泵(22)，所述冲气泵(22)的输出端固定连接有密封三通管(23)，所述密封三通管(23)的左侧固定连接有电磁排气阀(24)，所述密封三通管(23)的右侧与储料筒(21)的左侧固定连接，所述储料筒(21)的内腔中滑动连接有密封滑板(26)；所述无动力滑动机构(3)包括滑动基座(31)、倾斜基座(32)和固定基座(321)，所述滑动基座(31)的顶部固定安装有控制器本体，所述滑动基座(31)固定安装在连接支撑腿(1)的底部，所述滑动基座(31)的底部焊接有转折连接杆(33)，所述转折连接杆(33)的外侧螺纹连接有固定栓(34)，所述转折连接杆(33)远离滑动基座(31)的一端固定连接有滑动脚(35)，所述滑动脚(35)的外壁上转动连接有滚珠(36)。2.根据权利要求1所述的一种智慧农业用片栽植物授粉装置，其特征在于：所述储料筒(21)内腔的底部固定安装有限位支杆(25)，所述限位支杆(25)的顶部与密封滑板(26)的底部活动连接，所述密封滑板(26)的顶部固定连接有密封罩(261)，所述密封滑板(26)顶部的中心处固定安装有混合筒(263)。3.根据权利要求2所述的一种智慧农业用片栽植物授粉装置，其特征在于：所述密封滑板(26)的底部固定安装有混合电机(262)，所述混合电机(262)的输出轴延伸至混合筒(263)的内腔中固定连接有转轴(2632)，所述转轴(2632)的外壁上固定套接有提升螺旋桨(2633)，所述混合筒(263)的外表面上开设有流入槽(2631)，所述混合筒(263)的顶部开设有排放口(2634)。4.根据权利要求1所述的一种智慧农业用片栽植物授粉装置，其特征在于：所述储料筒(21)的顶部固定连接有固定管(27)，所述固定管(27)的顶部转动连接有旋转管(271)，所述旋转管(271)的顶部固定连接有圆盘(273)，所述圆盘(273)的外壁上固定连接有分撒球(274)，所述分撒球(274)远离圆盘(273)的一侧开设有分撒孔(275)。5.根据权利要求4所述的一种智慧农业用片栽植物授粉装置，其特征在于：所述储料筒(21)的顶部固定安装有授粉驱动电机(272)，所述授粉驱动电机(272)的输出轴固定连接有齿轮，所述旋转管(271)的外壁上固定套接有齿环，所述齿环、齿轮相邻的一侧啮合。6.根据权利要求1所述的一种智慧农业用片栽植物授粉装置，其特征在于：所述储料筒(21)的顶部固定安装有插接座(28)，所述插接座(28)的顶部活动插接有手调伸缩杆(281)，所述手调伸缩杆(281)的移动端固定安装有连接座(282)，所述连接座(282)的顶部转动连接有旋转座(283)，所述旋转座(283)的外壁上固定套接有风向标(284)。7.根据权利要求6所述的一种智慧农业用片栽植物授粉装置，其特征在于：所述旋转座(283)的顶部固定安装有监测筒(285)，所述监测筒(285)内腔的底部固定安装有风速传感器(286)，所述监测筒(285)的中部固定连接有透明筒(2
