一种水利工程用智能化灌溉装置及灌溉方法.pdf

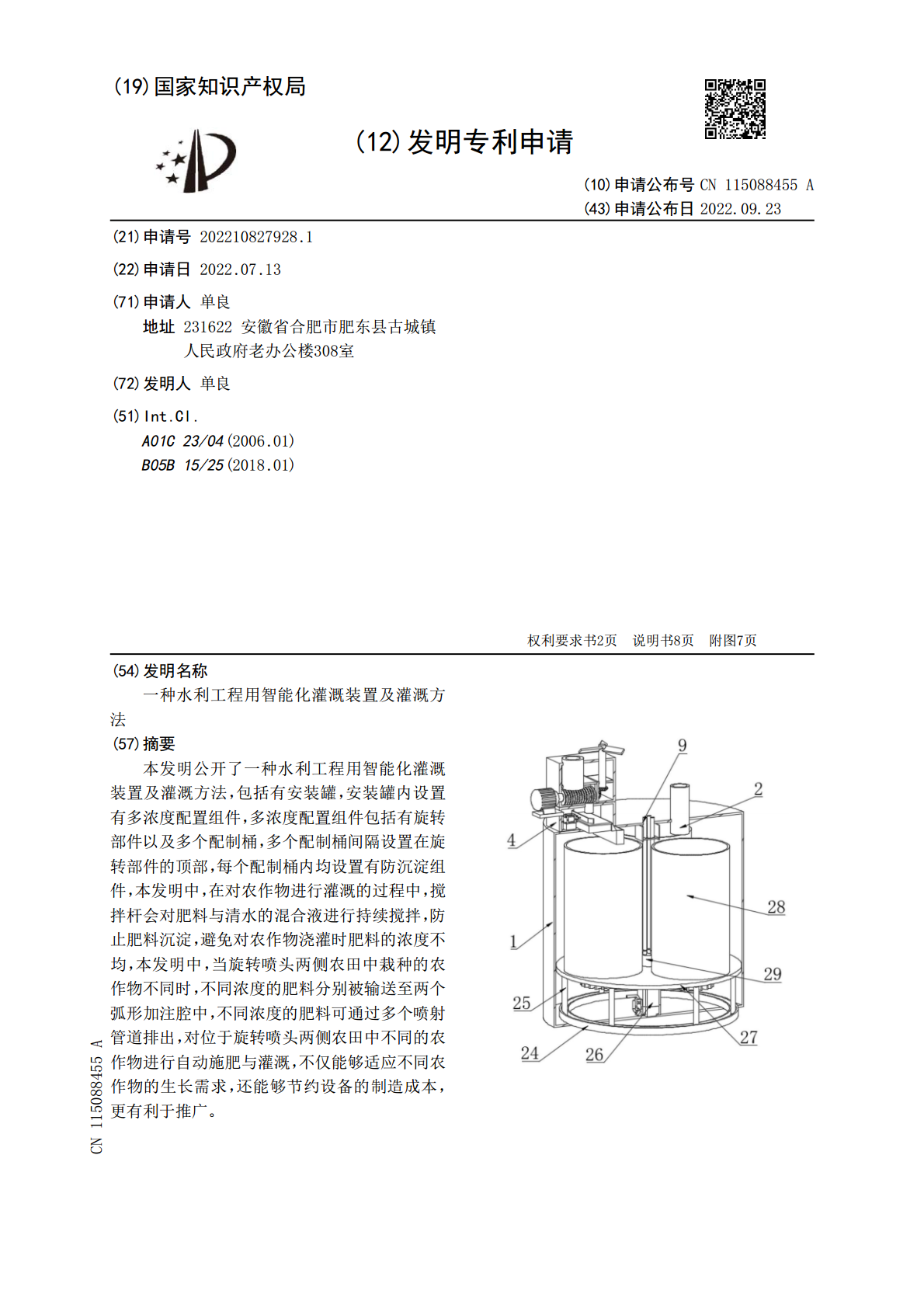

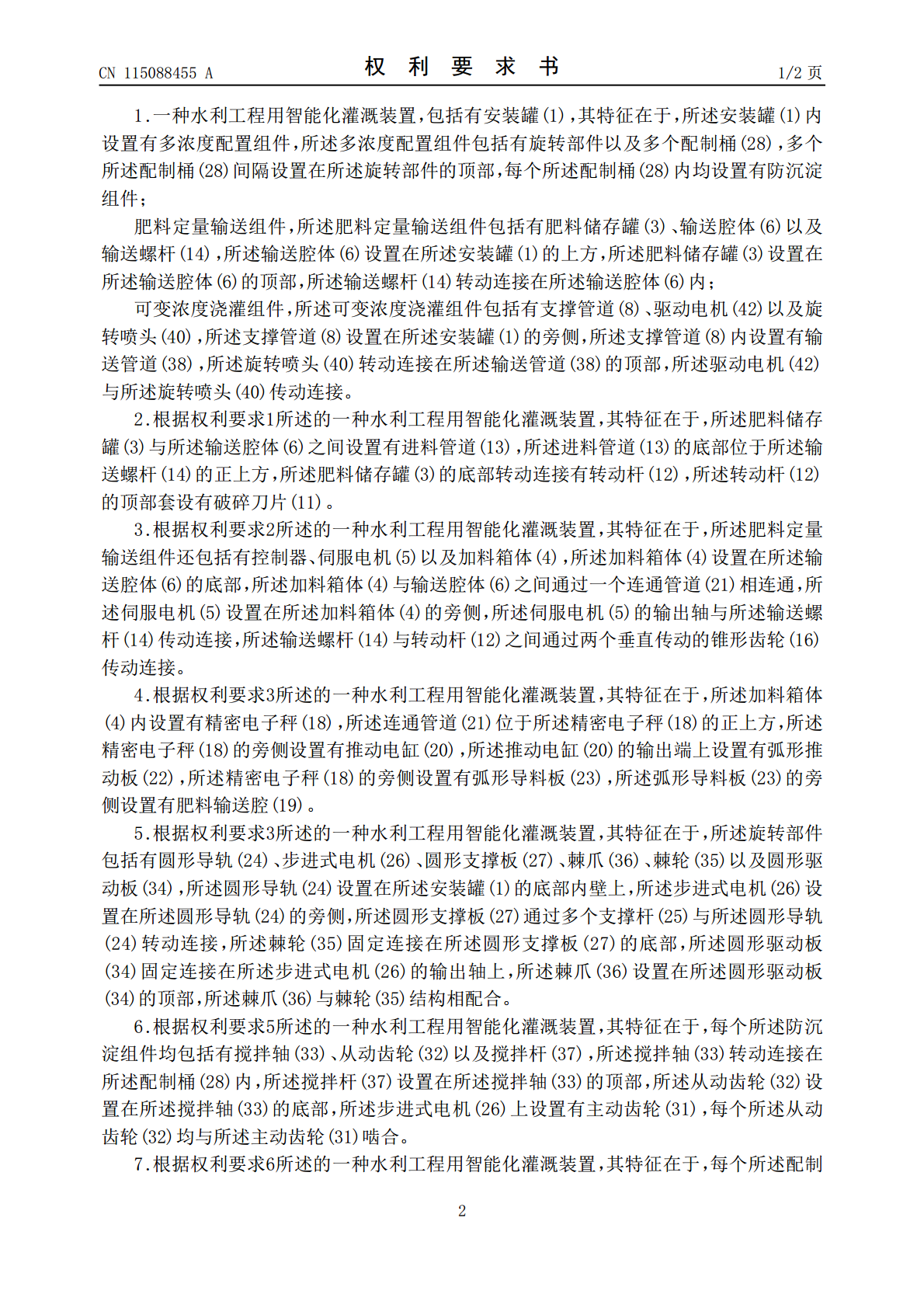

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115088455A(43)申请公布日2022.09.23(21)申请号202210827928.1(22)申请日2022.07.13(71)申请人单良地址231622安徽省合肥市肥东县古城镇人民政府老办公楼308室(72)发明人单良(51)Int.Cl.A01C23/04(2006.01)B05B15/25(2018.01)权利要求书2页说明书8页附图7页(54)发明名称一种水利工程用智能化灌溉装置及灌溉方法(57)摘要本发明公开了一种水利工程用智能化灌溉装置及灌溉方法，包括有安装罐，安装罐内设置有多浓度配置组件，多浓度配置组件包括有旋转部件以及多个配制桶，多个配制桶间隔设置在旋转部件的顶部，每个配制桶内均设置有防沉淀组件，本发明中，在对农作物进行灌溉的过程中，搅拌杆会对肥料与清水的混合液进行持续搅拌，防止肥料沉淀，避免对农作物浇灌时肥料的浓度不均，本发明中，当旋转喷头两侧农田中栽种的农作物不同时，不同浓度的肥料分别被输送至两个弧形加注腔中，不同浓度的肥料可通过多个喷射管道排出，对位于旋转喷头两侧农田中不同的农作物进行自动施肥与灌溉，不仅能够适应不同农作物的生长需求，还能够节约设备的制造成本，更有利于推广。CN115088455ACN115088455A权利要求书1/2页1.一种水利工程用智能化灌溉装置，包括有安装罐(1)，其特征在于，所述安装罐(1)内设置有多浓度配置组件，所述多浓度配置组件包括有旋转部件以及多个配制桶(28)，多个所述配制桶(28)间隔设置在所述旋转部件的顶部，每个所述配制桶(28)内均设置有防沉淀组件；肥料定量输送组件，所述肥料定量输送组件包括有肥料储存罐(3)、输送腔体(6)以及输送螺杆(14)，所述输送腔体(6)设置在所述安装罐(1)的上方，所述肥料储存罐(3)设置在所述输送腔体(6)的顶部，所述输送螺杆(14)转动连接在所述输送腔体(6)内；可变浓度浇灌组件，所述可变浓度浇灌组件包括有支撑管道(8)、驱动电机(42)以及旋转喷头(40)，所述支撑管道(8)设置在所述安装罐(1)的旁侧，所述支撑管道(8)内设置有输送管道(38)，所述旋转喷头(40)转动连接在所述输送管道(38)的顶部，所述驱动电机(42)与所述旋转喷头(40)传动连接。2.根据权利要求1所述的一种水利工程用智能化灌溉装置，其特征在于，所述肥料储存罐(3)与所述输送腔体(6)之间设置有进料管道(13)，所述进料管道(13)的底部位于所述输送螺杆(14)的正上方，所述肥料储存罐(3)的底部转动连接有转动杆(12)，所述转动杆(12)的顶部套设有破碎刀片(11)。3.根据权利要求2所述的一种水利工程用智能化灌溉装置，其特征在于，所述肥料定量输送组件还包括有控制器、伺服电机(5)以及加料箱体(4)，所述加料箱体(4)设置在所述输送腔体(6)的底部，所述加料箱体(4)与输送腔体(6)之间通过一个连通管道(21)相连通，所述伺服电机(5)设置在所述加料箱体(4)的旁侧，所述伺服电机(5)的输出轴与所述输送螺杆(14)传动连接，所述输送螺杆(14)与转动杆(12)之间通过两个垂直传动的锥形齿轮(16)传动连接。4.根据权利要求3所述的一种水利工程用智能化灌溉装置，其特征在于，所述加料箱体(4)内设置有精密电子秤(18)，所述连通管道(21)位于所述精密电子秤(18)的正上方，所述精密电子秤(18)的旁侧设置有推动电缸(20)，所述推动电缸(20)的输出端上设置有弧形推动板(22)，所述精密电子秤(18)的旁侧设置有弧形导料板(23)，所述弧形导料板(23)的旁侧设置有肥料输送腔(19)。5.根据权利要求3所述的一种水利工程用智能化灌溉装置，其特征在于，所述旋转部件包括有圆形导轨(24)、步进式电机(26)、圆形支撑板(27)、棘爪(36)、棘轮(35)以及圆形驱动板(34)，所述圆形导轨(24)设置在所述安装罐(1)的底部内壁上，所述步进式电机(26)设置在所述圆形导轨(24)的旁侧，所述圆形支撑板(27)通过多个支撑杆(25)与所述圆形导轨(24)转动连接，所述棘轮(35)固定连接在所述圆形支撑板(27)的底部，所述圆形驱动板(34)固定连接在所述步进式电机(26)的输出轴上，所述棘爪(36)设置在所述圆形驱动板(34)的顶部，所述棘爪(36)与棘轮(35)结构相配合。6.根据权利要求5所述的一种水利工程用智能化灌溉装置，其特征在于，每个所述防沉淀组件均包括有搅拌轴(33)、从动齿轮(32)以及搅拌杆(37)，所述搅拌轴(33)转动连接在所述配制桶(28)内，所述搅拌杆(37)设置在所述搅拌轴(33)的顶部，所述从动齿轮(32)设置在所述搅拌轴(33)的底部，所述步进式电机(26
