一种防卡刀的圆盘式割草机.pdf

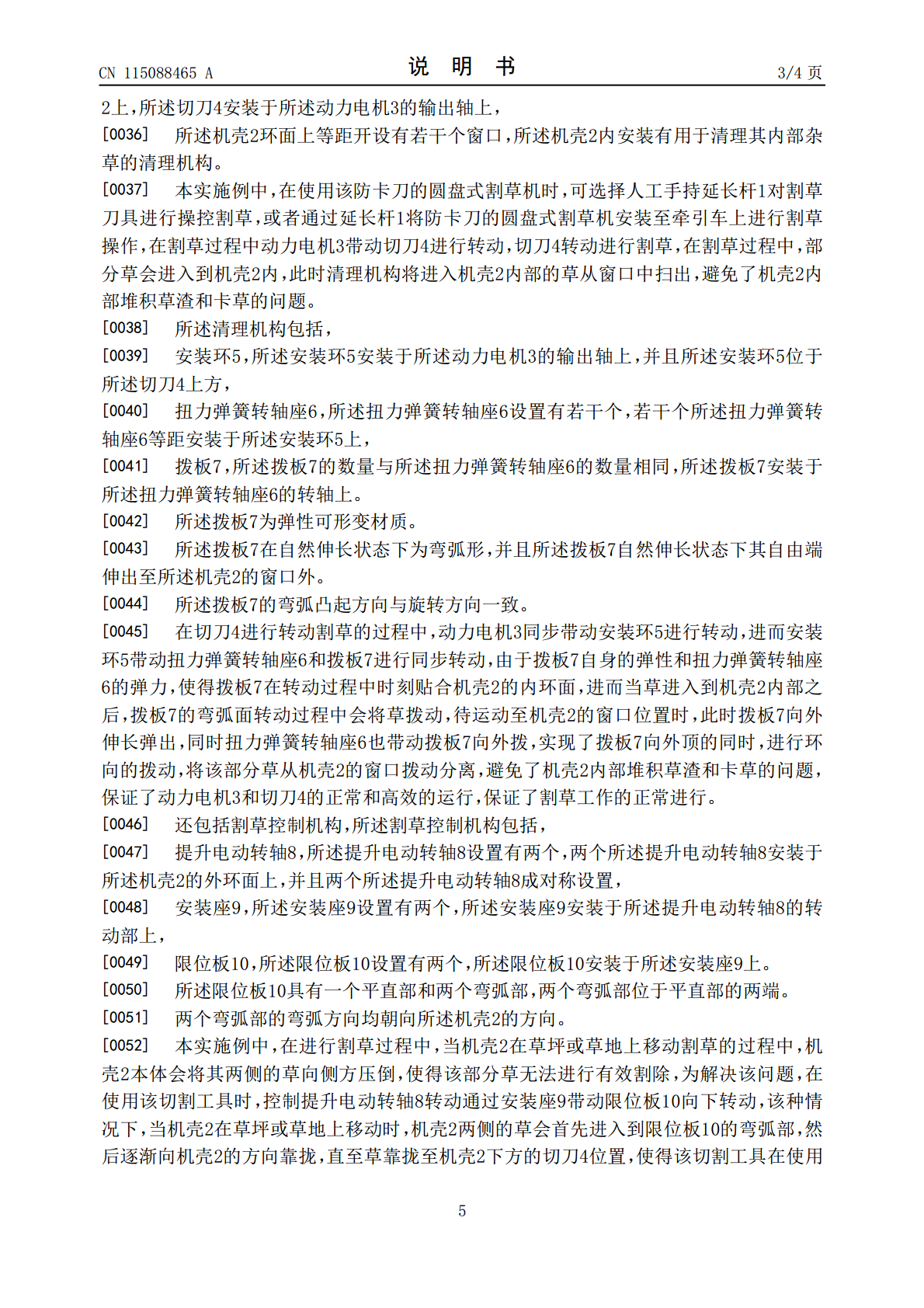

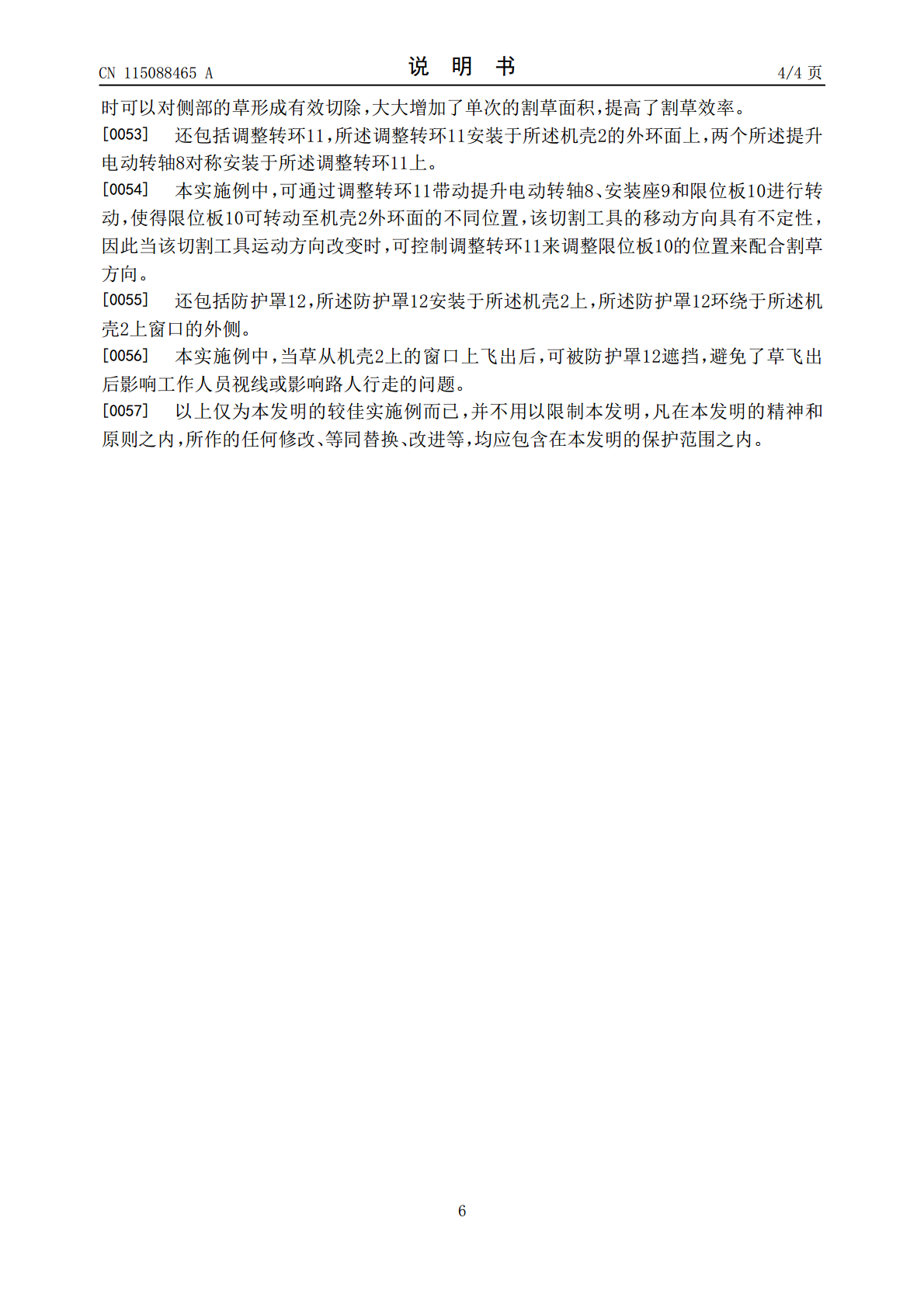

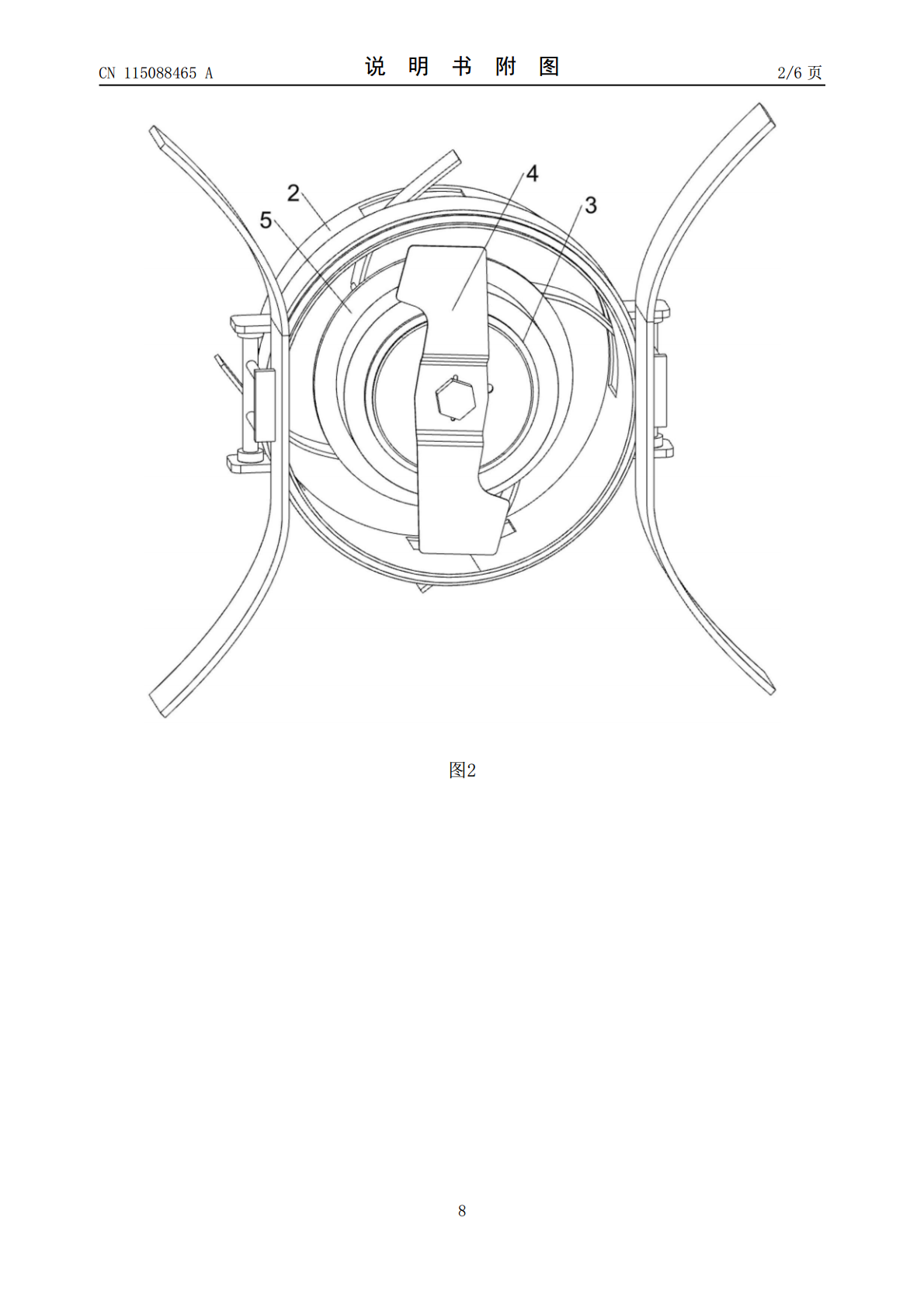

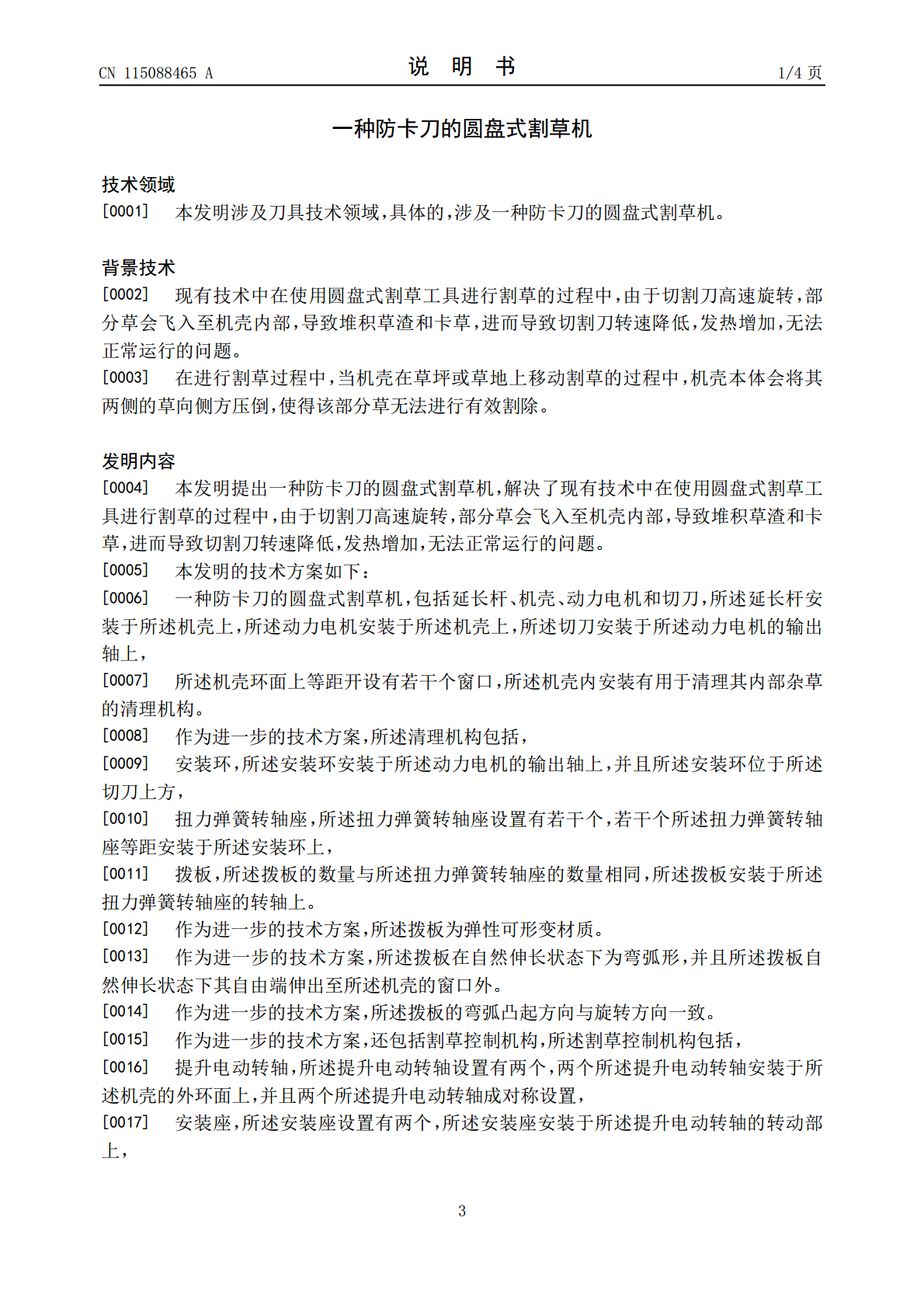

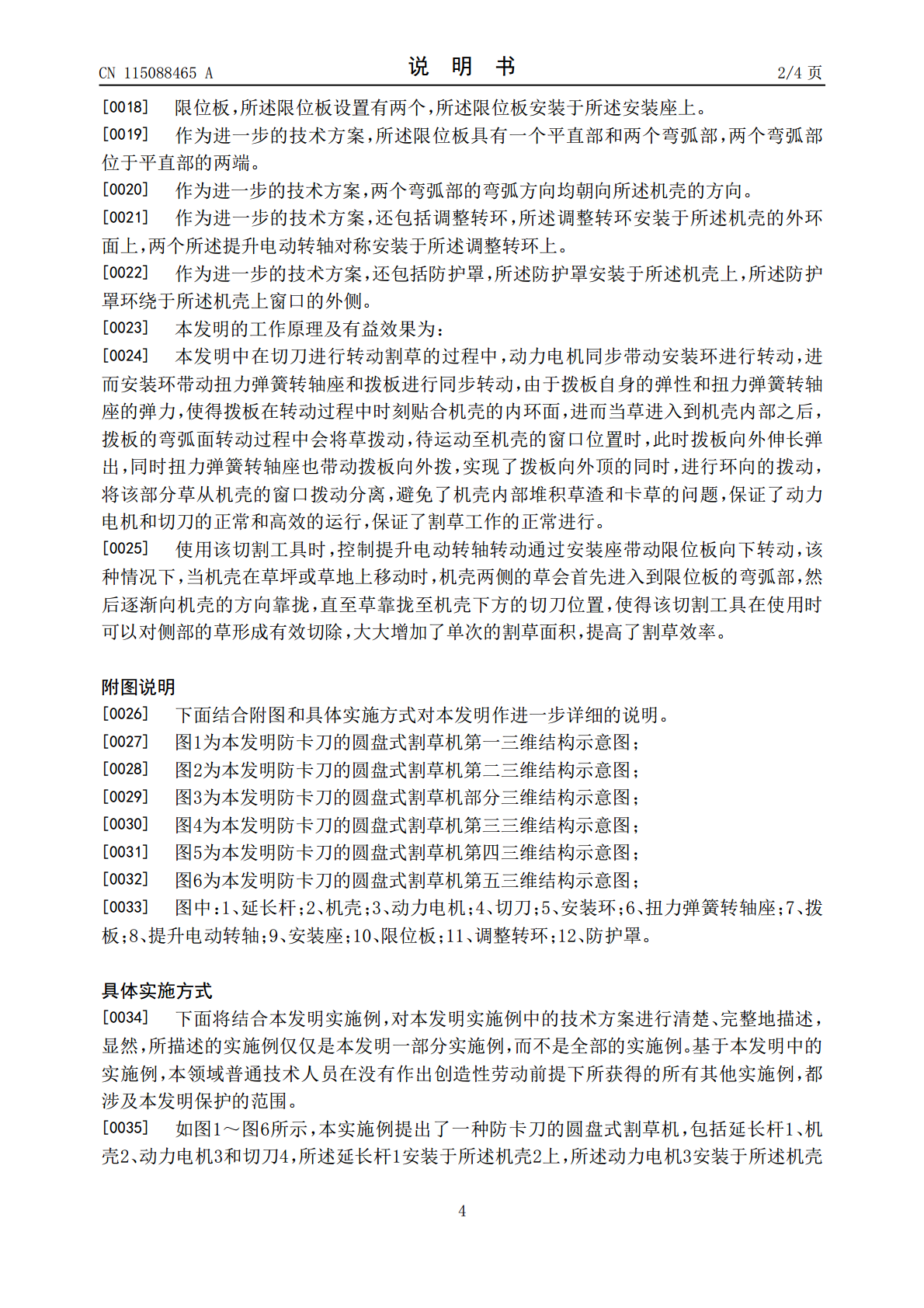

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115088465A(43)申请公布日2022.09.23(21)申请号202210866834.5(22)申请日2022.07.22(71)申请人羲农智能科技（石家庄）有限公司地址050000河北省石家庄市高新区新石中路375号金石大厦1-1-1518室申请人羲牛智能科技（北京）有限公司(72)发明人梁守龙封东霞马谦(74)专利代理机构河北向往专利代理有限公司13162专利代理师郭晓敏(51)Int.Cl.A01D34/73(2006.01)A01D34/78(2006.01)A01D34/71(2006.01)A01D34/82(2006.01)权利要求书1页说明书4页附图6页(54)发明名称一种防卡刀的圆盘式割草机(57)摘要本发明涉及刀具技术领域，提出了一种防卡刀的圆盘式割草机，包括延长杆、机壳、动力电机和切刀，所述延长杆安装于所述机壳上，所述动力电机安装于所述机壳上，所述切刀安装于所述动力电机的输出轴上，所述机壳环面上等距开设有若干个窗口，所述机壳内安装有用于清理其内部杂草的清理机构。通过上述技术方案，解决了现有技术中在使用圆盘式割草工具进行割草的过程中，由于切割刀高速旋转，部分草会飞入至机壳内部，导致堆积草渣和卡草，进而导致切割刀转速降低，发热增加，无法正常运行的问题。CN115088465ACN115088465A权利要求书1/1页1.一种防卡刀的圆盘式割草机，包括延长杆(1)、机壳(2)、动力电机(3)和切刀(4)，所述延长杆(1)安装于所述机壳(2)上，所述动力电机(3)安装于所述机壳(2)上，所述切刀(4)安装于所述动力电机(3)的输出轴上，其特征在于，所述机壳(2)环面上等距开设有若干个窗口，所述机壳(2)内安装有用于清理其内部杂草的清理机构。2.根据权利要求1所述的一种防卡刀的圆盘式割草机，其特征在于，所述清理机构包括，安装环(5)，所述安装环(5)安装于所述动力电机(3)的输出轴上，并且所述安装环(5)位于所述切刀(4)上方，扭力弹簧转轴座(6)，所述扭力弹簧转轴座(6)设置有若干个，若干个所述扭力弹簧转轴座(6)等距安装于所述安装环(5)上，拨板(7)，所述拨板(7)的数量与所述扭力弹簧转轴座(6)的数量相同，所述拨板(7)安装于所述扭力弹簧转轴座(6)的转轴上。3.根据权利要求2所述的一种防卡刀的圆盘式割草机，其特征在于，所述拨板(7)为弹性可形变材质。4.根据权利要求3所述的一种防卡刀的圆盘式割草机，其特征在于，所述拨板(7)在自然伸长状态下为弯弧形，并且所述拨板(7)自然伸长状态下其自由端伸出至所述机壳(2)的窗口外。5.根据权利要求4所述的一种防卡刀的圆盘式割草机，其特征在于，所述拨板(7)的弯弧凸起方向与旋转方向一致。6.根据权利要求5所述的一种防卡刀的圆盘式割草机，其特征在于，还包括割草控制机构，所述割草控制机构包括，提升电动转轴(8)，所述提升电动转轴(8)设置有两个，两个所述提升电动转轴(8)安装于所述机壳(2)的外环面上，并且两个所述提升电动转轴(8)成对称设置，安装座(9)，所述安装座(9)设置有两个，所述安装座(9)安装于所述提升电动转轴(8)的转动部上，限位板(10)，所述限位板(10)设置有两个，所述限位板(10)安装于所述安装座(9)上。7.根据权利要求6所述的一种防卡刀的圆盘式割草机，其特征在于，所述限位板(10)具有一个平直部和两个弯弧部，两个弯弧部位于平直部的两端。8.根据权利要求7所述的一种防卡刀的圆盘式割草机，其特征在于，两个弯弧部的弯弧方向均朝向所述机壳(2)的方向。9.根据权利要求8所述的一种防卡刀的圆盘式割草机，其特征在于，还包括调整转环(11)，所述调整转环(11)安装于所述机壳(2)的外环面上，两个所述提升电动转轴(8)对称安装于所述调整转环(11)上。10.根据权利要求9所述的一种防卡刀的圆盘式割草机，其特征在于，还包括防护罩(12)，所述防护罩(12)安装于所述机壳(2)上，所述防护罩(12)环绕于所述机壳(2)上窗口的外侧。2CN115088465A说明书1/4页一种防卡刀的圆盘式割草机技术领域[0001]本发明涉及刀具技术领域，具体的，涉及一种防卡刀的圆盘式割草机。背景技术[0002]现有技术中在使用圆盘式割草工具进行割草的过程中，由于切割刀高速旋转，部分草会飞入至机壳内部，导致堆积草渣和卡草，进而导致切割刀转速降低，发热增加，无法正常运行的问题。[0003]在进行割草过程中，当机壳在草坪或草地上移动割草的过程中，机壳本体会将其两侧的草向侧方压倒，使得该部分草无法进行有效割除。发明内容[0004]本发明提出一种防卡刀的圆盘式割草机，解决了现有技术中在使用圆盘式割草工具进行割草的过程
