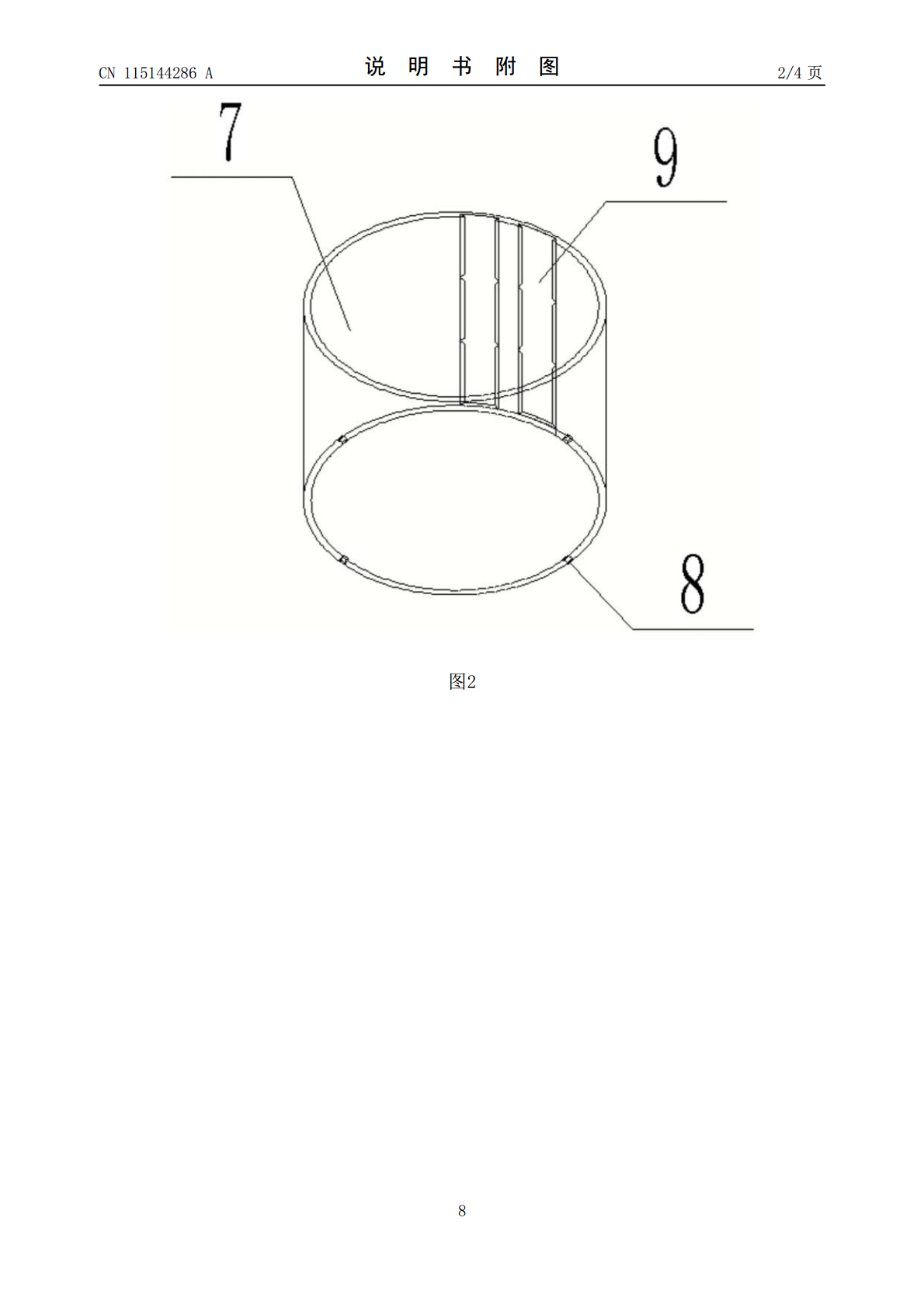

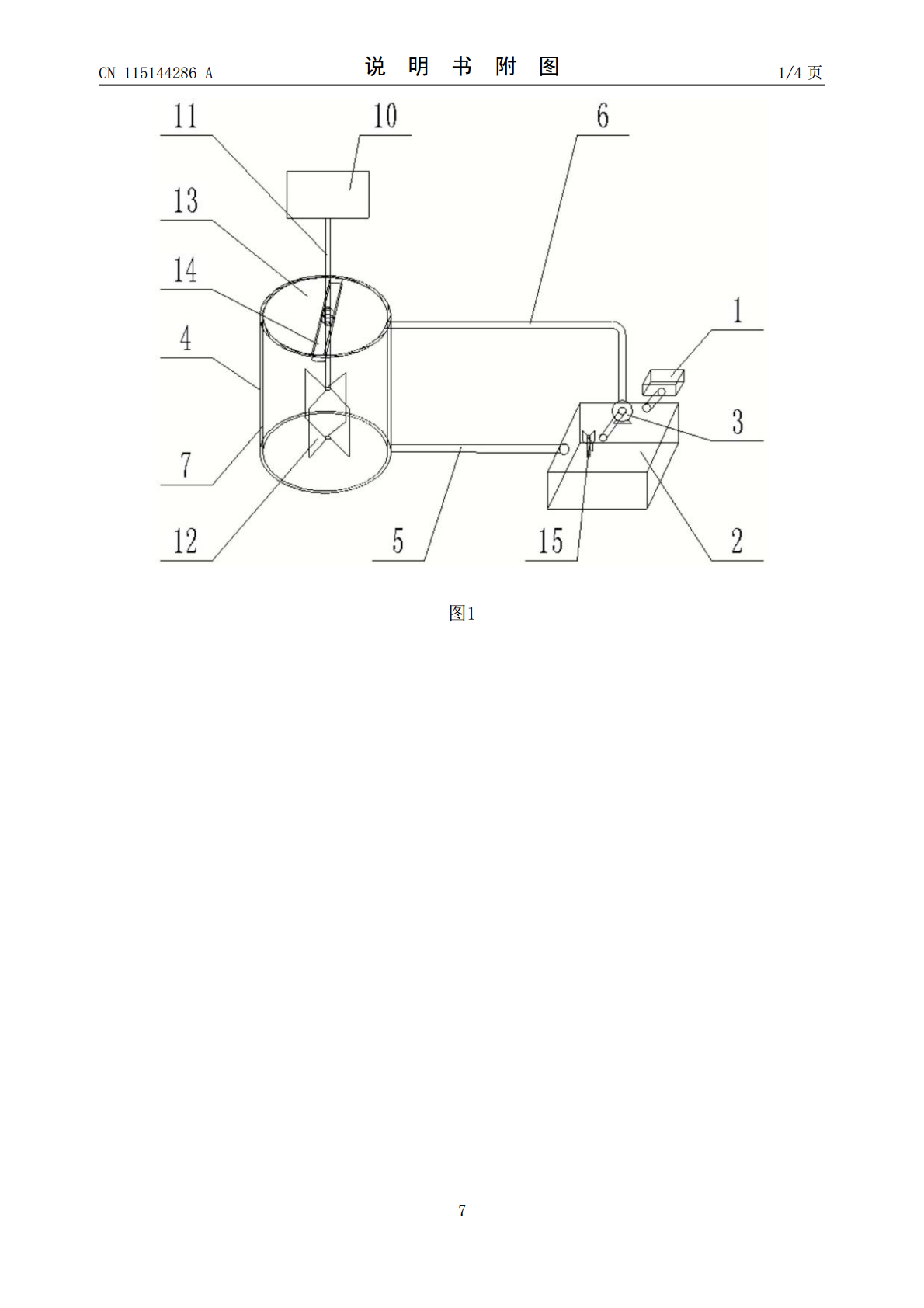

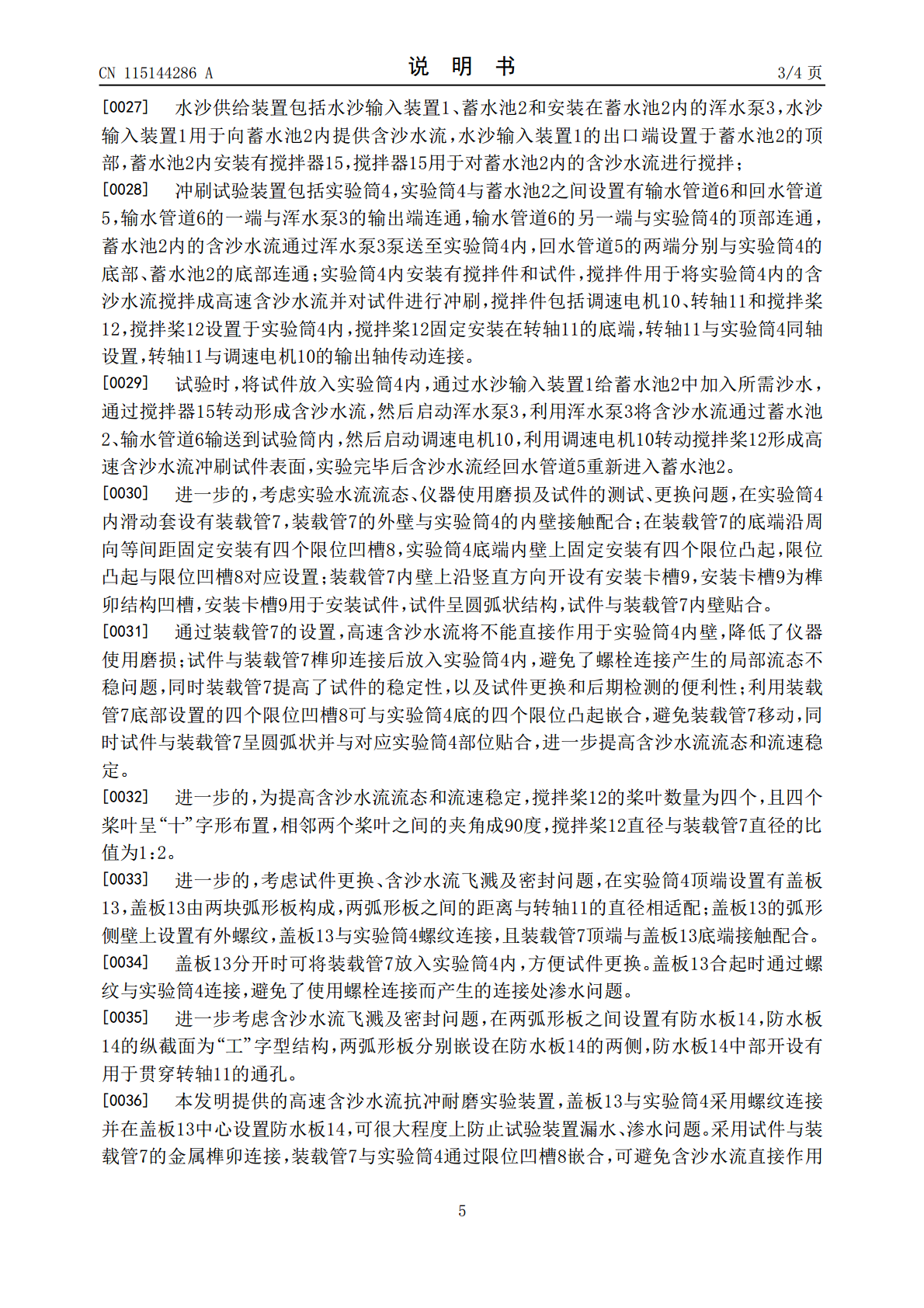

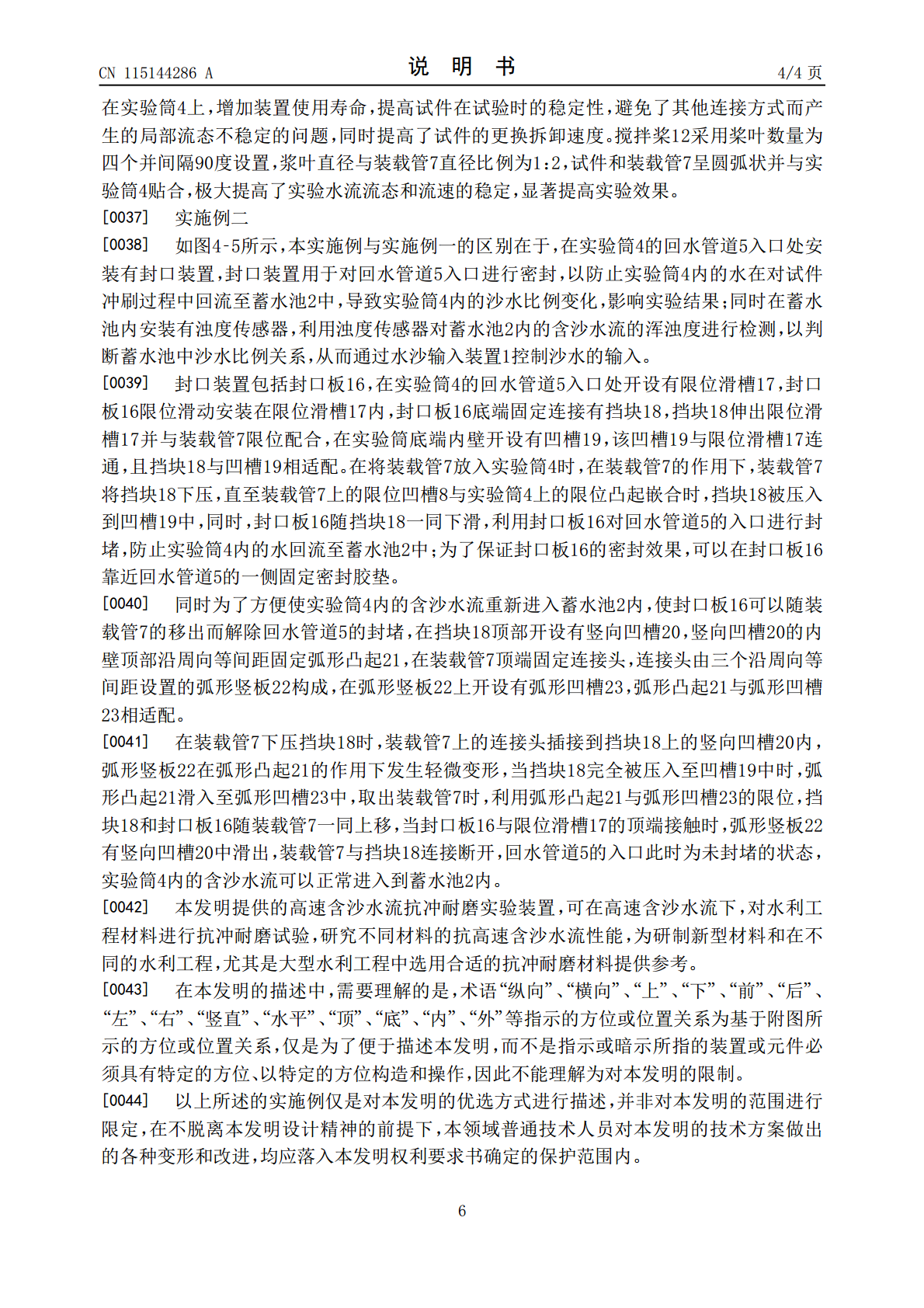

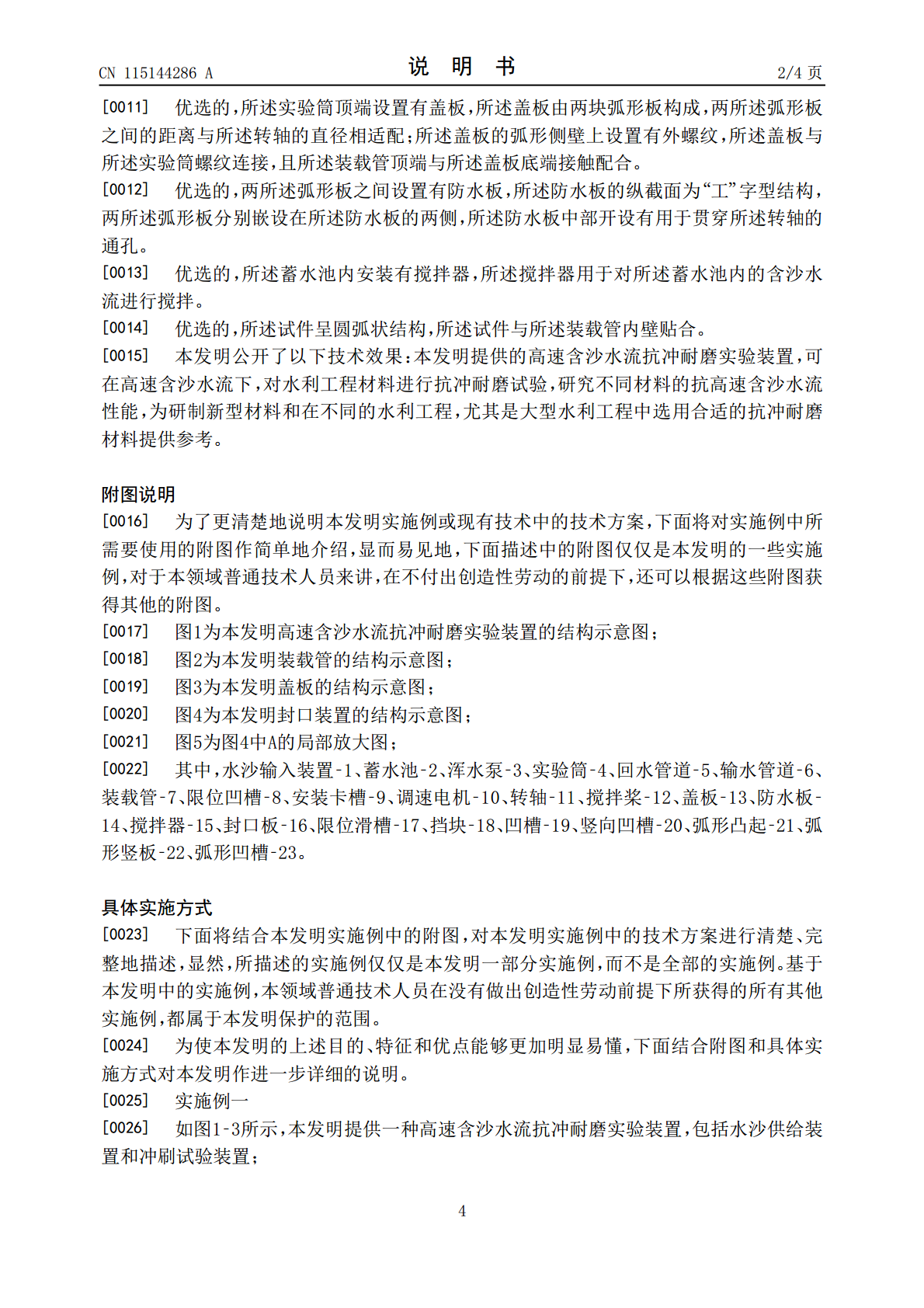

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115144286A(43)申请公布日2022.10.04(21)申请号202210943662.7(22)申请日2022.08.08(71)申请人西北农林科技大学地址712100陕西省咸阳市杨凌区西农路22号(72)发明人王正中董玮张御翎李苏诚任凯麟李津宇王晨(74)专利代理机构北京东方盛凡知识产权代理事务所(普通合伙)11562专利代理师李哲(51)Int.Cl.G01N3/56(2006.01)G01N3/32(2006.01)权利要求书1页说明书4页附图4页(54)发明名称高速含沙水流抗冲耐磨实验装置(57)摘要本发明公开一种高速含沙水流抗冲耐磨实验装置，包括水沙供给装置和冲刷试验装置；水沙供给装置包括水沙输入装置、蓄水池和安装在蓄水池内的浑水泵，水沙输入装置的出口端设置于蓄水池的顶部；冲刷试验装置包括实验筒，实验筒与蓄水池之间设置有输水管道和回水管道，输水管道的一端与浑水泵的输出端连通，输水管道的另一端与实验筒的顶部连通，回水管道的两端分别与实验筒的底部、蓄水池的底部连通；实验筒内安装有搅拌件和试件。本发明可在高速含沙水流下，对水利工程材料进行抗冲耐磨试验，研究不同材料的抗高速含沙水流性能，为研制新型材料和在不同的水利工程，尤其是大型水利工程中选用合适的抗冲耐磨材料提供参考。CN115144286ACN115144286A权利要求书1/1页1.一种高速含沙水流抗冲耐磨实验装置，其特征在于，包括水沙供给装置和冲刷试验装置；所述水沙供给装置包括水沙输入装置(1)、蓄水池(2)和安装在所述蓄水池(2)内的浑水泵(3)，所述水沙输入装置(1)用于向所述蓄水池(2)内提供含沙水流，所述水沙输入装置(1)的出口端设置于所述蓄水池(2)的顶部；所述冲刷试验装置包括实验筒(4)，所述实验筒(4)与所述蓄水池(2)之间设置有输水管道(6)和回水管道(5)，所述输水管道(6)的一端与所述浑水泵(3)的输出端连通，所述输水管道(6)的另一端与所述实验筒(4)的顶部连通，所述蓄水池(2)内的含沙水流通过所述浑水泵(3)泵送至所述实验筒(4)内，所述回水管道(5)的两端分别与所述实验筒(4)的底部、所述蓄水池(2)的底部连通；所述实验筒(4)内安装有搅拌件和试件，所述搅拌件用于将所述实验筒(4)内的含沙水流搅拌成高速含沙水流并对所述试件进行冲刷。2.根据权利要求1所述的高速含沙水流抗冲耐磨实验装置，其特征在于，所述实验筒(4)内滑动套设有装载管(7)，所述装载管(7)的外壁与所述实验筒(4)的内壁接触配合；所述装载管(7)的底端沿周向等间距固定安装有若干个限位凹槽(8)，所述实验筒(4)底端内壁上固定安装有若干个限位凸起，所述限位凸起的数量与所述限位凹槽(8)的数量一致且对应设置；所述装载管(7)内壁上沿竖直方向开设有安装卡槽(9)，所述安装卡槽(9)用于安装所述试件。3.根据权利要求2所述的高速含沙水流抗冲耐磨实验装置，其特征在于，所述搅拌件包括调速电机(10)、转轴(11)和搅拌桨(12)，所述搅拌桨(12)设置于所述实验筒(4)内，所述搅拌桨(12)固定安装在所述转轴(11)的底端，所述转轴(11)与所述实验筒(4)同轴设置，所述转轴(11)与所述调速电机(10)的输出轴传动连接。4.根据权利要求3所述的高速含沙水流抗冲耐磨实验装置，其特征在于，所述搅拌桨(12)的桨叶数量为四个，且四个所述桨叶呈“十”字形布置，所述搅拌桨(12)直径与所述装载管(7)直径的比值为1：2。5.根据权利要求3所述的高速含沙水流抗冲耐磨实验装置，其特征在于，所述实验筒(4)顶端设置有盖板(13)，所述盖板(13)由两块弧形板构成，两所述弧形板之间的距离与所述转轴(11)的直径相适配；所述盖板(13)的弧形侧壁上设置有外螺纹，所述盖板(13)与所述实验筒(4)螺纹连接，且所述装载管(7)顶端与所述盖板(13)底端接触配合。6.根据权利要求5所述的高速含沙水流抗冲耐磨实验装置，其特征在于，两所述弧形板之间设置有防水板(14)，所述防水板(14)的纵截面为“工”字型结构，两所述弧形板分别嵌设在所述防水板(14)的两侧，所述防水板(14)中部开设有用于贯穿所述转轴(11)的通孔。7.根据权利要求1所述的高速含沙水流抗冲耐磨实验装置，其特征在于，所述蓄水池(2)内安装有搅拌器(15)，所述搅拌器(15)用于对所述蓄水池(2)内的含沙水流进行搅拌。8.根据权利要求2所述的高速含沙水流抗冲耐磨实验装置，其特征在于，所述试件呈圆弧状结构，所述试件与所述装载管(7)内壁贴合。2CN115144286A说明书1/4页高速含沙水流抗冲耐磨实验装置技术领域[0001]本发明涉及工程材料磨蚀特性试验装置技术领域，特别是涉
