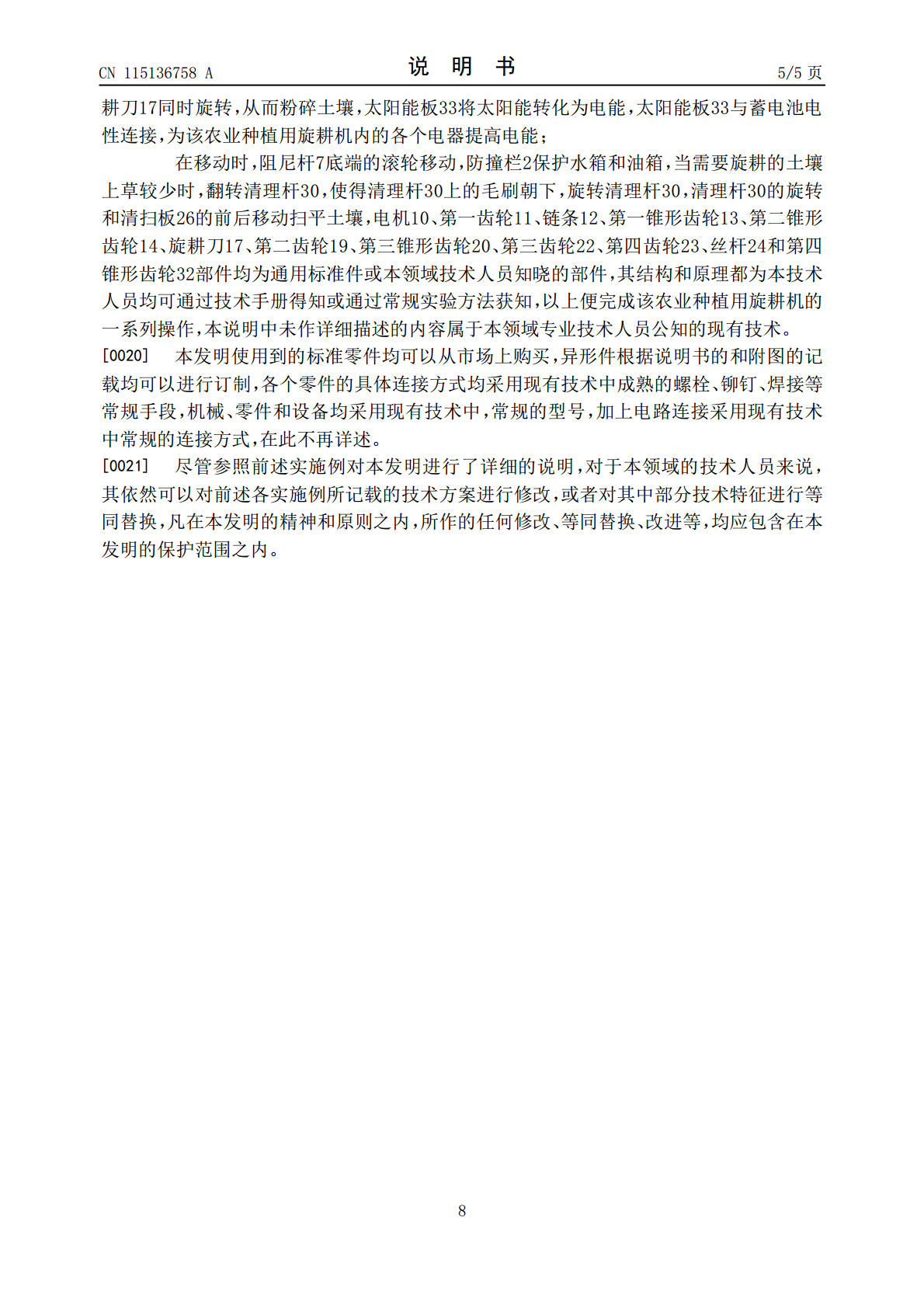

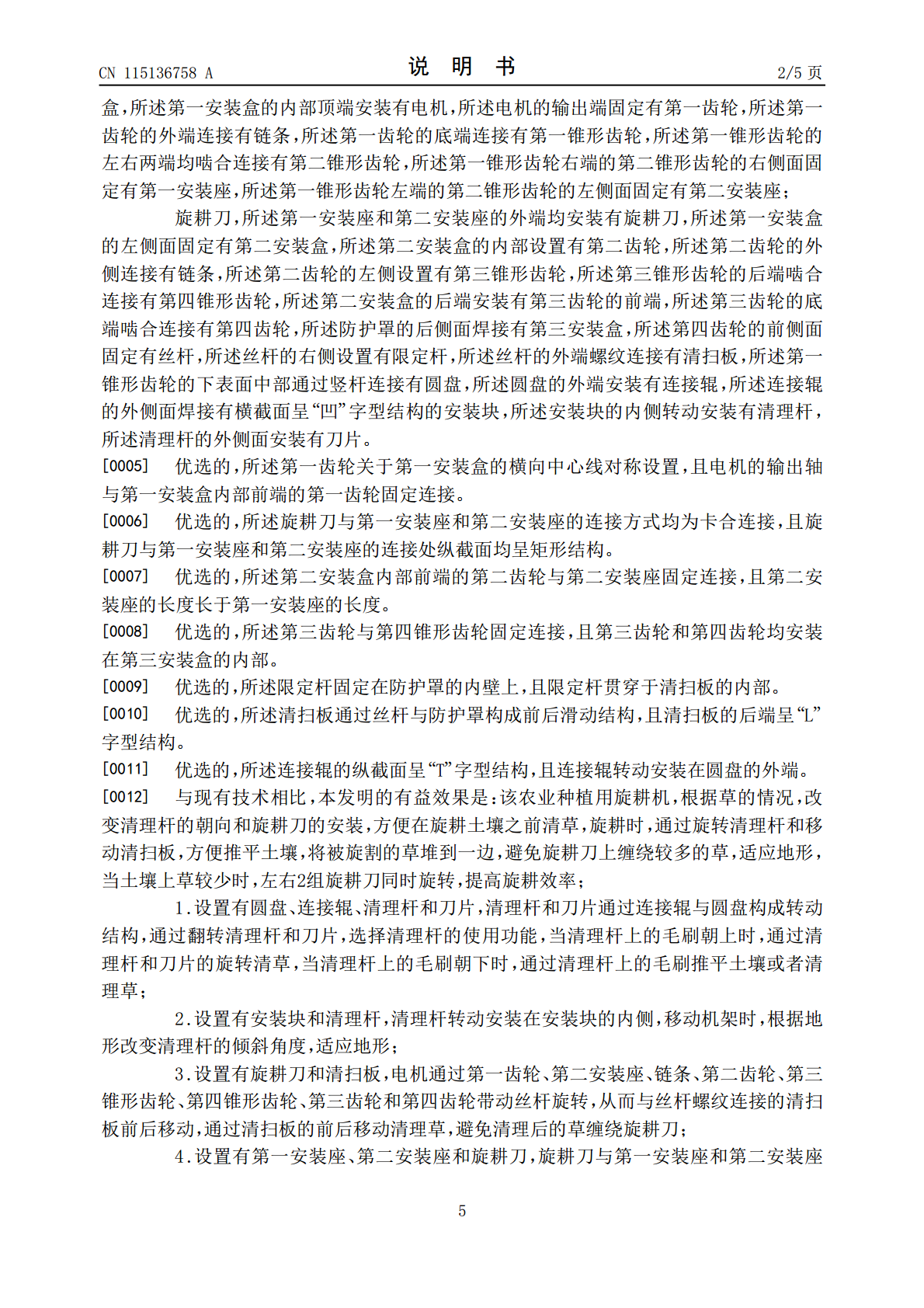

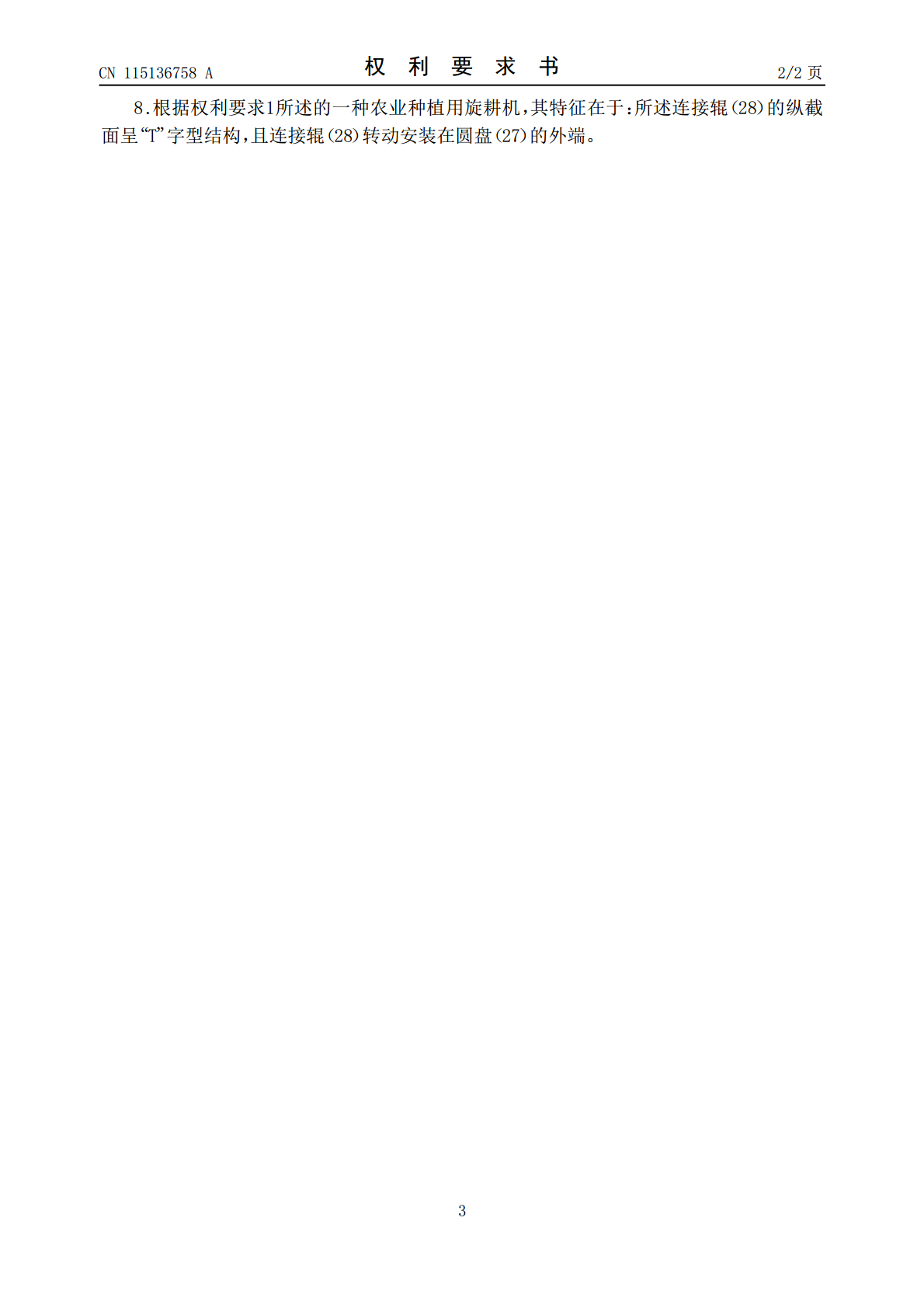

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115136758A(43)申请公布日2022.10.04(21)申请号202211025243.1A01B33/02(2006.01)(22)申请日2022.08.25(71)申请人吴玲玲地址451100河南省郑州市新郑市月季新城(72)发明人吴玲玲杨芳王志刚蔡根凤杜永娜(74)专利代理机构苏州铭恒知识产权代理事务所(普通合伙)32463专利代理师吴月琴(51)Int.Cl.A01B49/04(2006.01)A01B33/16(2006.01)A01B33/10(2006.01)A01B33/08(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种农业种植用旋耕机(57)摘要本发明公开了一种农业种植用旋耕机，包括：机架、车轮、防护罩和旋耕刀，所述机架的右端安装有防撞栏，所述车轮在机架的前后两端均安装，所述第一安装座和第二安装座的外端均安装有旋耕刀，所述第一安装盒的左侧面固定有第二安装盒，所述连接辊的外侧面焊接有横截面呈“凹”字型结构的安装块，所述安装块的内侧转动安装有清理杆，所述清理杆的外侧面安装有刀片。该农业种植用旋耕机，根据草的情况，改变清理杆的朝向和旋耕刀的安装，方便在旋耕土壤之前清草，旋耕时，通过旋转清理杆和移动清扫板，方便推平土壤，将被旋割的草堆到一边，避免旋耕刀上缠绕较多的草，适应地形，当土壤上草较少时，左右2组旋耕刀同时旋转，提高旋耕效率。CN115136758ACN115136758A权利要求书1/2页1.一种农业种植用旋耕机，其特征在于：包括：机架（1），所述机架（1）的右端安装有防撞栏（2），所述防撞栏（2）的右侧面焊接有连接板（34），所述机架（1）的下方固定有安装支杆（3）；车轮（4），所述车轮（4）在机架（1）的前后两端均安装，所述机架（1）的上表面固定有把手（5）的底端，所述把手（5）的下方设置有支架（6），所述把手（5）的旁侧设置有太阳能板（33），所述支架（6）的左端安装有阻尼杆（7）；防护罩（8），所述防护罩（8）焊接在机架（1）的左侧面，所述防护罩（8）的内侧面固定有第一安装盒（9），所述第一安装盒（9）的内部顶端安装有电机（10），所述电机（10）的输出端固定有第一齿轮（11），所述第一齿轮（11）的外端连接有链条（12），所述第一齿轮（11）的底端连接有第一锥形齿轮（13），所述第一锥形齿轮（13）的左右两端均啮合连接有第二锥形齿轮（14），所述第一锥形齿轮（13）右端的第二锥形齿轮（14）的右侧面固定有第一安装座（15），所述第一锥形齿轮（13）左端的第二锥形齿轮（14）的左侧面固定有第二安装座（16）；旋耕刀（17），所述第一安装座（15）和第二安装座（16）的外端均安装有旋耕刀（17），所述第一安装盒（9）的左侧面固定有第二安装盒（18），所述第二安装盒（18）的内部设置有第二齿轮（19），所述第二齿轮（19）的外侧连接有链条（12），所述第二齿轮（19）的左侧设置有第三锥形齿轮（20），所述第三锥形齿轮（20）的后端啮合连接有第四锥形齿轮（32），所述第二安装盒（18）的后端安装有第三齿轮（22）的前端，所述第三齿轮（22）的底端啮合连接有第四齿轮（23），所述防护罩（8）的后侧面焊接有第三安装盒（21），所述第四齿轮（23）的前侧面固定有丝杆（24），所述丝杆（24）的右侧设置有限定杆（25），所述丝杆（24）的外端螺纹连接有清扫板（26），所述第一锥形齿轮（13）的下表面中部通过竖杆连接有圆盘（27），所述圆盘（27）的外端安装有连接辊（28），所述连接辊（28）的外侧面焊接有横截面呈“凹”字型结构的安装块（29），所述安装块（29）的内侧转动安装有清理杆（30），所述清理杆（30）的外侧面安装有刀片（31）。2.根据权利要求1所述的一种农业种植用旋耕机，其特征在于：所述第一齿轮（11）关于第一安装盒（9）的横向中心线对称设置，且电机（10）的输出轴与第一安装盒（9）内部前端的第一齿轮（11）固定连接。3.根据权利要求2所述的一种农业种植用旋耕机，其特征在于：所述旋耕刀（17）与第一安装座（15）和第二安装座（16）的连接方式均为卡合连接，且旋耕刀（17）与第一安装座（15）和第二安装座（16）的连接处纵截面均呈矩形结构。4.根据权利要求3所述的一种农业种植用旋耕机，其特征在于：所述第二安装盒（18）内部前端的第二齿轮（19）与第二安装座（16）固定连接，且第二安装座（16）的长度长于第一安装座（15）的长度。5.根据权利要求1所述的一种农业种植用旋耕机，其特征在于：所述第三齿轮（22）与第四锥形齿轮（32）固定连接，且第三齿轮（22）和第四齿轮（23）均安装在第三安装盒（21）的内部。6.
