一种农业病虫害防治的精量施药装置.pdf

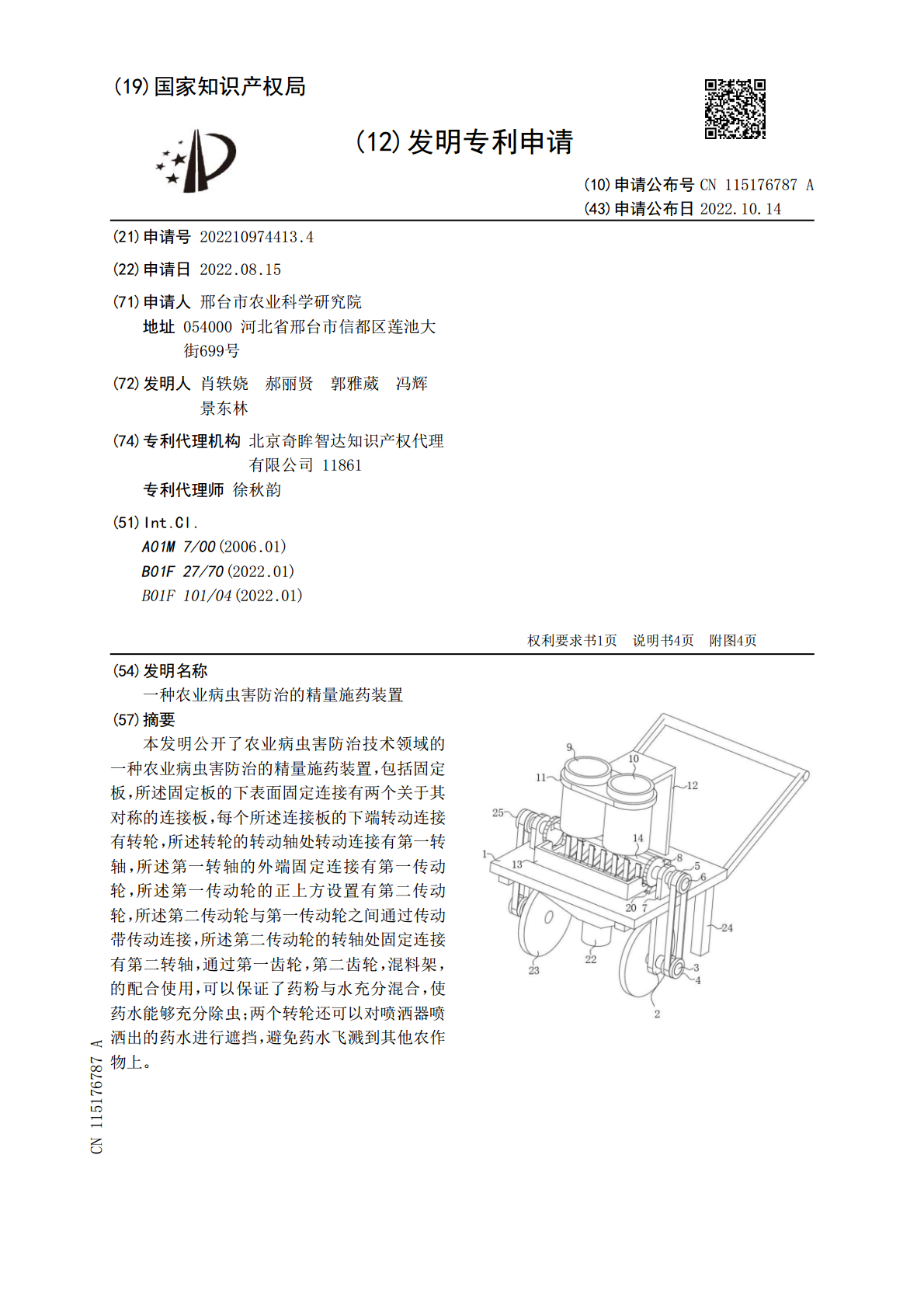

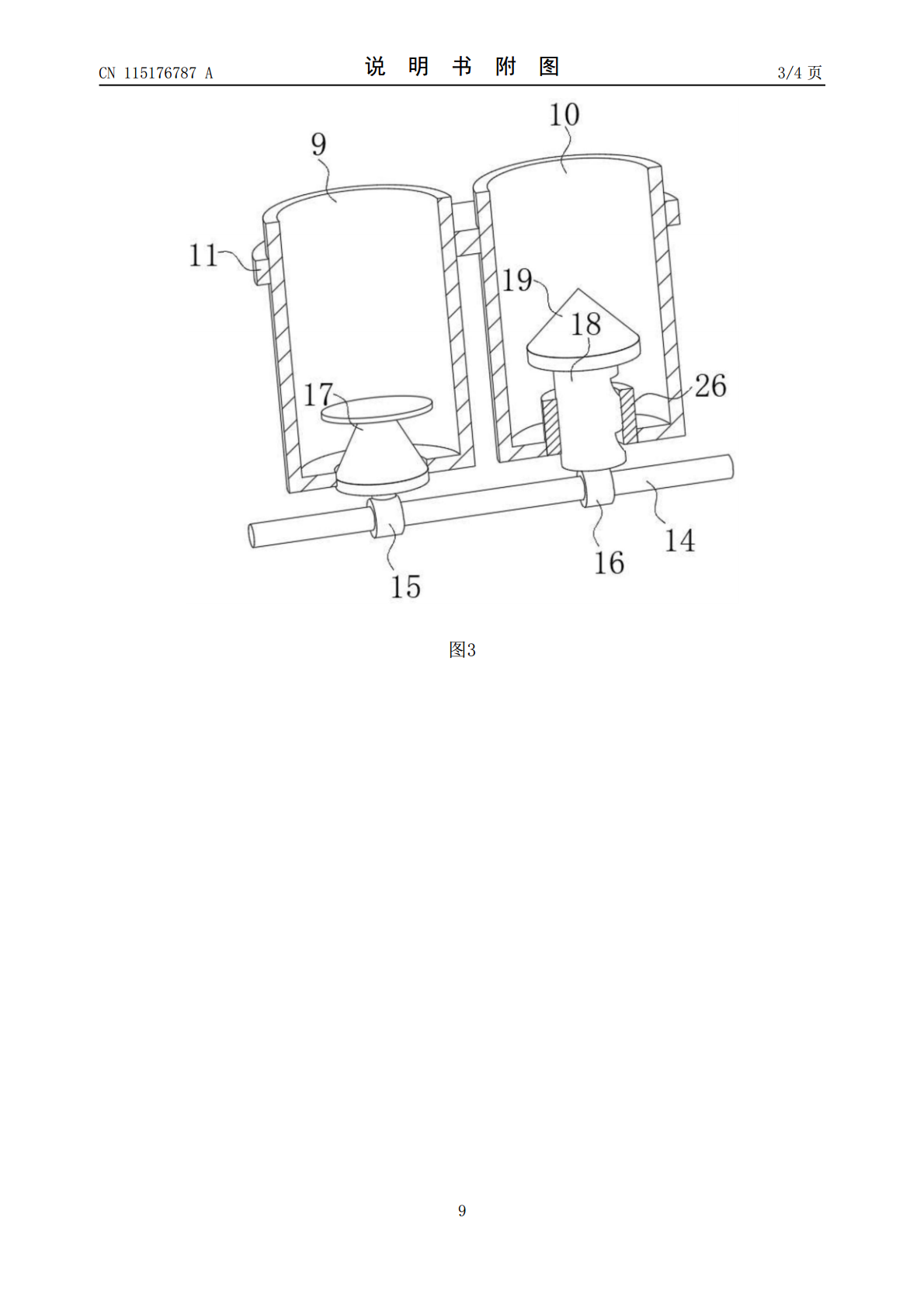

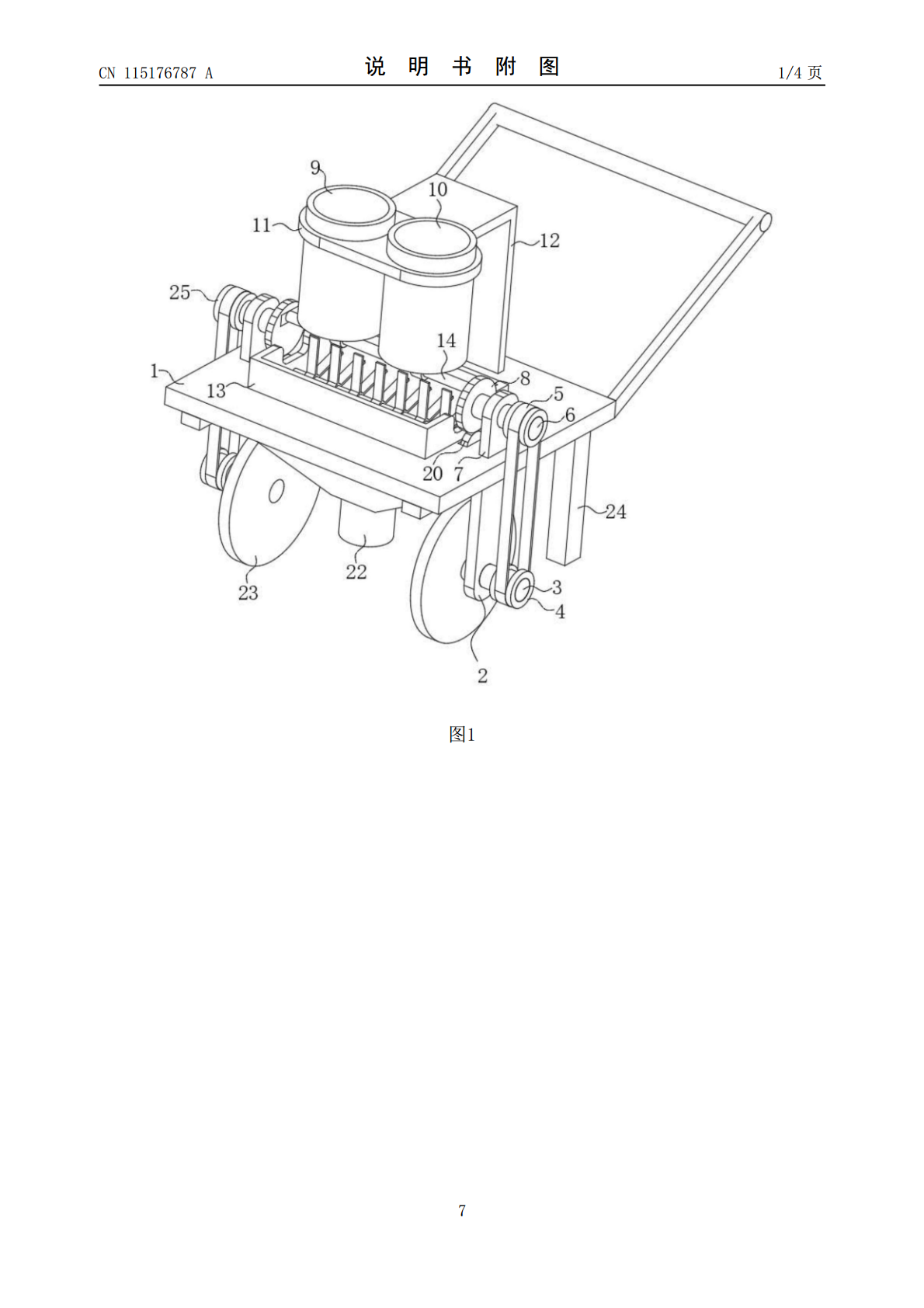

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115176787A(43)申请公布日2022.10.14(21)申请号202210974413.4(22)申请日2022.08.15(71)申请人邢台市农业科学研究院地址054000河北省邢台市信都区莲池大街699号(72)发明人肖轶娆郝丽贤郭雅葳冯辉景东林(74)专利代理机构北京奇眸智达知识产权代理有限公司11861专利代理师徐秋韵(51)Int.Cl.A01M7/00(2006.01)B01F27/70(2022.01)B01F101/04(2022.01)权利要求书1页说明书4页附图4页(54)发明名称一种农业病虫害防治的精量施药装置(57)摘要本发明公开了农业病虫害防治技术领域的一种农业病虫害防治的精量施药装置，包括固定板，所述固定板的下表面固定连接有两个关于其对称的连接板，每个所述连接板的下端转动连接有转轮，所述转轮的转动轴处转动连接有第一转轴，所述第一转轴的外端固定连接有第一传动轮，所述第一传动轮的正上方设置有第二传动轮，所述第二传动轮与第一传动轮之间通过传动带传动连接，所述第二传动轮的转轴处固定连接有第二转轴，通过第一齿轮，第二齿轮，混料架，的配合使用，可以保证了药粉与水充分混合，使药水能够充分除虫；两个转轮还可以对喷洒器喷洒出的药水进行遮挡，避免药水飞溅到其他农作物上。CN115176787ACN115176787A权利要求书1/1页1.一种农业病虫害防治的精量施药装置，包括固定板(1)，其特征在于：所述固定板(1)的下表面固定连接有两个关于其对称的连接板(2)，每个所述连接板(2)的下端转动连接有转轮(23)，所述转轮(23)的转动轴处转动连接有第一转轴(3)，所述第一转轴(3)的外端固定连接有第一传动轮(4)，所述第一传动轮(4)的正上方设置有第二传动轮(25)，所述第二传动轮(25)与第一传动轮(4)之间通过传动带(5)传动连接，所述第二传动轮(25)的转轴处固定连接有第二转轴(6)，所述第二转轴(6)转动转动连接有固定块(7)，所述固定块(7)固定连接在固定板(1)上，所述第二转轴(6)的侧边设置有放料机构，所述放料机构的上方设置有出料机构，所述放料机构的下方设置有混料机构。2.根据权利要求1所述的一种农业病虫害防治的精量施药装置，其特征在于：所述放料机构包括两个第一齿轮(8)，每个所述第一齿轮(8)固定在每个第二转轴(6)上，两个所述第一齿轮(8)的非圆心共同滑动且转动连接有转杆(14)，所述转杆(14)上转动连接有第一转圈(15)与第二转圈(16)，所述第一转圈(15)上固定连接有锥形块(17)，所述第二转圈(16)上固定连接有出料柱(18)，所述出料柱(18)上固定连接有锥形挡块(19)。3.根据权利要求2所述的一种农业病虫害防治的精量施药装置，其特征在于：所述出料机构包括第一出料筒(9)与第二出料筒(10)，所述第一出料筒(9)下端的开口处与锥形块(17)滑动连接，所述第二出料筒(10)下端的开口处固定连接有挡料柱(26)，所述挡料柱(26)的内直径与出料柱(18)滑动连接，所述第一出料筒(9)与第二出料筒(10)共同固定连接有安装板(11)，所述安装板(11)上固定连接有L形板(12)，所述L形板(12)的下端固定连接在固定板(1)上。4.根据权利要求2所述的一种农业病虫害防治的精量施药装置，其特征在于：所述混料机构包括混料筒(13)，所述混料筒(13)固定连接在固定板(1)上且位于第一出料筒(9)与第二出料筒(10)的正下方，所述混料筒(13)的下方固定连接有喷洒器(22)，所述混料筒(13)的内部转动连接有混料架(21)，所述混料架(21)的两端贯穿并延伸至混料筒(13)的外部转动连接有第二齿轮(20)，所述第二齿轮(20)与第一齿轮(8)啮合。5.根据权利要求1所述的一种农业病虫害防治的精量施药装置，其特征在于：所述固定板(1)的上固定连接有推手。6.根据权利要求1所述的一种农业病虫害防治的精量施药装置，其特征在于：所述固定板(1)远离转轮(23)的一端固定连接有支撑架(24)。7.根据权利要求1所述的一种农业病虫害防治的精量施药装置，其特征在于：所述固定板(1)上开设有与第二齿轮(20)相适配的通槽。8.根据权利要求4所述的一种农业病虫害防治的精量施药装置，其特征在于：所述混料筒(13)的两端开设有凹槽。2CN115176787A说明书1/4页一种农业病虫害防治的精量施药装置技术领域[0001]本发明涉及农业病虫害防治技术领域，具体为一种农业病虫害防治的精量施药装置。背景技术[0002]目前在农作物的种植过程中，施药是一种必不可少的除虫方式，传统施药一般是将药与水配比完成后，倒在药筒里，然后喷洒在农作物上，但是，此种方式
