一种种子培育器.pdf

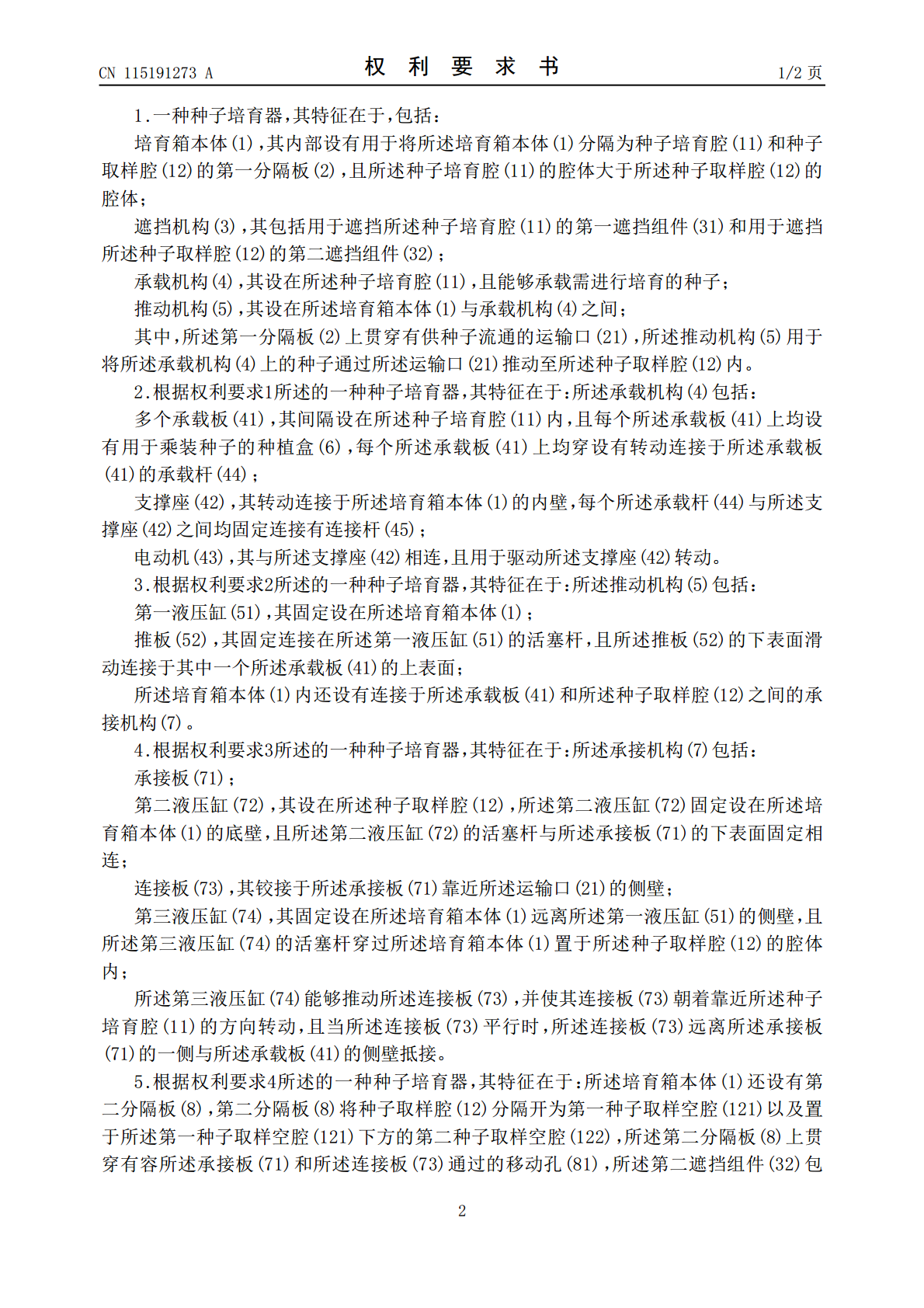

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115191273A(43)申请公布日2022.10.18(21)申请号202210884441.7(22)申请日2022.07.25(71)申请人天津金世神农种业有限公司地址300000天津市宁河区大北涧沽镇大北公路300米(72)发明人张全方素真冯浩李春辉李宁魏顺平李征张建芳胥林华(74)专利代理机构北京维正专利代理有限公司11508专利代理师何佑英(51)Int.Cl.A01G9/14(2006.01)A01G9/029(2018.01)权利要求书2页说明书7页附图5页(54)发明名称一种种子培育器(57)摘要本申请涉及一种种子培育器，其包括培育箱本体，其内部设有用于将培育箱本体分隔为种子培育腔和种子取样腔的第一分隔板，且种子培育腔的腔体大于种子取样腔的腔体；遮挡机构，其包括用于遮挡种子培育腔的第一遮挡组件和用于遮挡种子取样腔的第二遮挡组件；承载机构，其设在种子培育腔；推动机构，其设在培育箱本体与承载机构之间；第一分隔板上贯穿有运输口，推动机构用于将承载机构上的种子通过运输口推动至种子取样腔内。本申请中，取样的种子通过种子取样腔获取，外界环境只能从运输口对种子培育腔内的种子产生影响，故能够有效改善现有种子培育器在进行部分种子的取样时会影响其他种子的培育，进而降低了种子培育效率的问题。CN115191273ACN115191273A权利要求书1/2页1.一种种子培育器，其特征在于，包括：培育箱本体(1)，其内部设有用于将所述培育箱本体(1)分隔为种子培育腔(11)和种子取样腔(12)的第一分隔板(2)，且所述种子培育腔(11)的腔体大于所述种子取样腔(12)的腔体；遮挡机构(3)，其包括用于遮挡所述种子培育腔(11)的第一遮挡组件(31)和用于遮挡所述种子取样腔(12)的第二遮挡组件(32)；承载机构(4)，其设在所述种子培育腔(11)，且能够承载需进行培育的种子；推动机构(5)，其设在所述培育箱本体(1)与承载机构(4)之间；其中，所述第一分隔板(2)上贯穿有供种子流通的运输口(21)，所述推动机构(5)用于将所述承载机构(4)上的种子通过所述运输口(21)推动至所述种子取样腔(12)内。2.根据权利要求1所述的一种种子培育器，其特征在于：所述承载机构(4)包括：多个承载板(41)，其间隔设在所述种子培育腔(11)内，且每个所述承载板(41)上均设有用于乘装种子的种植盒(6)，每个所述承载板(41)上均穿设有转动连接于所述承载板(41)的承载杆(44)；支撑座(42)，其转动连接于所述培育箱本体(1)的内壁，每个所述承载杆(44)与所述支撑座(42)之间均固定连接有连接杆(45)；电动机(43)，其与所述支撑座(42)相连，且用于驱动所述支撑座(42)转动。3.根据权利要求2所述的一种种子培育器，其特征在于：所述推动机构(5)包括：第一液压缸(51)，其固定设在所述培育箱本体(1)；推板(52)，其固定连接在所述第一液压缸(51)的活塞杆，且所述推板(52)的下表面滑动连接于其中一个所述承载板(41)的上表面；所述培育箱本体(1)内还设有连接于所述承载板(41)和所述种子取样腔(12)之间的承接机构(7)。4.根据权利要求3所述的一种种子培育器，其特征在于：所述承接机构(7)包括：承接板(71)；第二液压缸(72)，其设在所述种子取样腔(12)，所述第二液压缸(72)固定设在所述培育箱本体(1)的底壁，且所述第二液压缸(72)的活塞杆与所述承接板(71)的下表面固定相连；连接板(73)，其铰接于所述承接板(71)靠近所述运输口(21)的侧壁；第三液压缸(74)，其固定设在所述培育箱本体(1)远离所述第一液压缸(51)的侧壁，且所述第三液压缸(74)的活塞杆穿过所述培育箱本体(1)置于所述种子取样腔(12)的腔体内；所述第三液压缸(74)能够推动所述连接板(73)，并使其连接板(73)朝着靠近所述种子培育腔(11)的方向转动，且当所述连接板(73)平行时，所述连接板(73)远离所述承接板(71)的一侧与所述承载板(41)的侧壁抵接。5.根据权利要求4所述的一种种子培育器，其特征在于：所述培育箱本体(1)还设有第二分隔板(8)，第二分隔板(8)将种子取样腔(12)分隔开为第一种子取样空腔(121)以及置于所述第一种子取样空腔(121)下方的第二种子取样空腔(122)，所述第二分隔板(8)上贯穿有容所述承接板(71)和所述连接板(73)通过的移动孔(81)，所述第二遮挡组件(32)包2CN115191273A权利要求书2/2页括：第二挡门(321)，其固定连接在所述培育箱本体(1)和所述第一分隔板(2)之间，且用于遮挡所述第一种子取样空腔(121)；第三挡门(32
