一种大麦育种点播器加工装置及操作方法.pdf

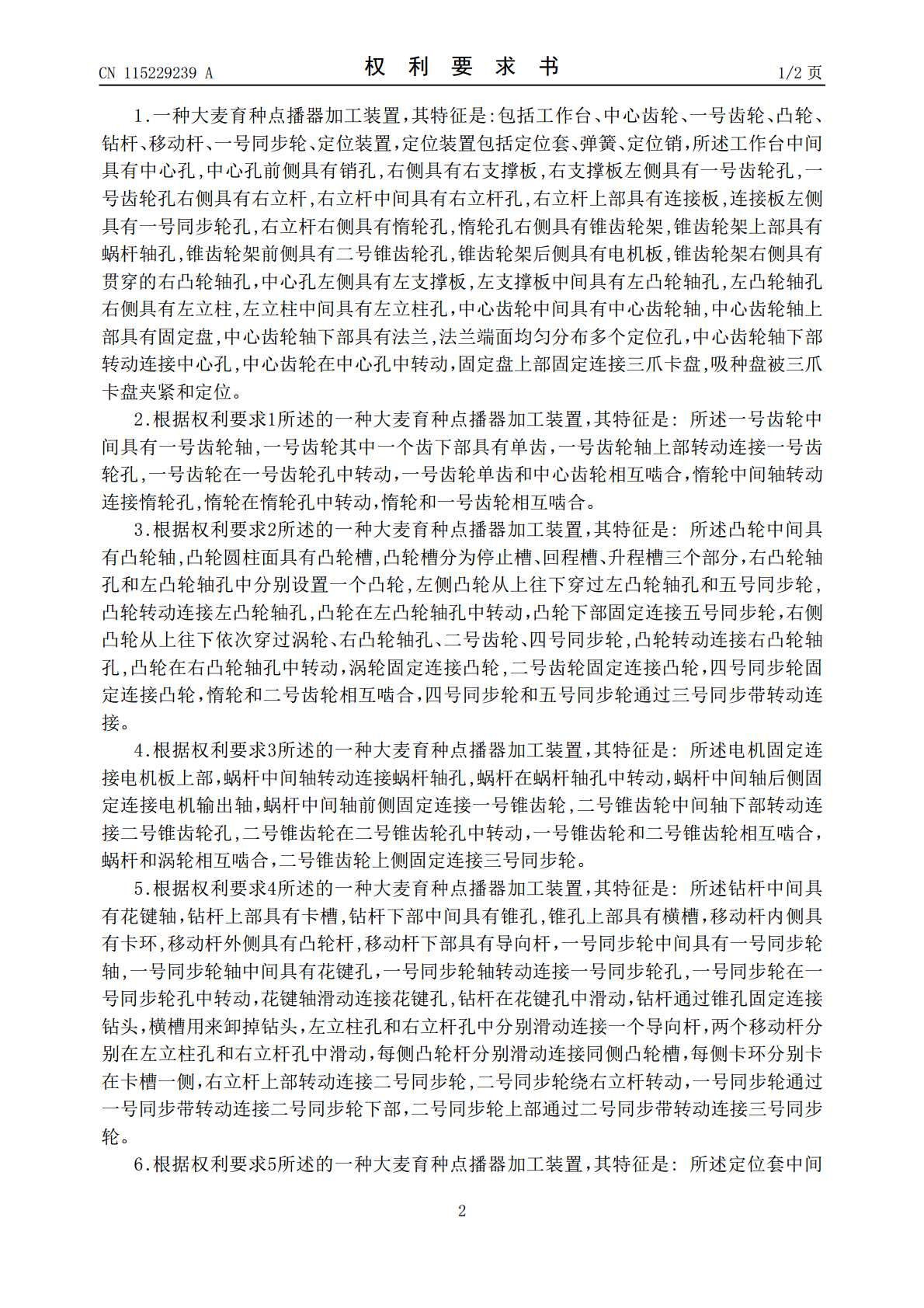

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115229239A(43)申请公布日2022.10.25(21)申请号202210991291.XB23Q3/06(2006.01)(22)申请日2022.08.18B23Q11/00(2006.01)(71)申请人黑龙江省农业科学院作物资源研究所地址150000黑龙江省哈尔滨市南岗区学府路368号(72)发明人孙丹尚佳薇刁鹤楠刁艳玲于洋王秀君李冬梅王祥宇牛志敏(74)专利代理机构北京恒智信成知识产权代理事务所(普通合伙)16126专利代理师王锐(51)Int.Cl.B23B41/02(2006.01)B23B47/00(2006.01)权利要求书2页说明书5页附图11页(54)发明名称一种大麦育种点播器加工装置及操作方法(57)摘要一种大麦育种点播器加工装置及操作方法，包括工作台、中心齿轮、一号齿轮、凸轮、钻杆、移动杆、一号同步轮、定位装置，定位装置包括定位套、弹簧、定位销，所述工作台中间具有中心孔,中心孔前侧具有销孔,右侧具有右支撑板,右支撑板左侧具有一号齿轮孔,一号齿轮孔右侧具有右立杆,右立杆中间具有右立杆孔,右立杆上部具有连接板,连接板左侧具有一号同步轮孔,右立杆右侧具有惰轮孔,惰轮孔右侧具有锥齿轮架,锥齿轮架上部具有蜗杆轴孔,锥齿轮架前侧具有二号锥齿轮孔,锥齿轮架后侧具有电机板,锥齿轮架右侧具有贯穿的右凸轮轴孔。CN115229239ACN115229239A权利要求书1/2页1.一种大麦育种点播器加工装置，其特征是:包括工作台、中心齿轮、一号齿轮、凸轮、钻杆、移动杆、一号同步轮、定位装置，定位装置包括定位套、弹簧、定位销，所述工作台中间具有中心孔,中心孔前侧具有销孔,右侧具有右支撑板,右支撑板左侧具有一号齿轮孔,一号齿轮孔右侧具有右立杆,右立杆中间具有右立杆孔,右立杆上部具有连接板,连接板左侧具有一号同步轮孔,右立杆右侧具有惰轮孔,惰轮孔右侧具有锥齿轮架,锥齿轮架上部具有蜗杆轴孔,锥齿轮架前侧具有二号锥齿轮孔,锥齿轮架后侧具有电机板,锥齿轮架右侧具有贯穿的右凸轮轴孔，中心孔左侧具有左支撑板,左支撑板中间具有左凸轮轴孔,左凸轮轴孔右侧具有左立柱,左立柱中间具有左立柱孔，中心齿轮中间具有中心齿轮轴,中心齿轮轴上部具有固定盘,中心齿轮轴下部具有法兰,法兰端面均匀分布多个定位孔，中心齿轮轴下部转动连接中心孔,中心齿轮在中心孔中转动，固定盘上部固定连接三爪卡盘,吸种盘被三爪卡盘夹紧和定位。2.根据权利要求1所述的一种大麦育种点播器加工装置，其特征是:所述一号齿轮中间具有一号齿轮轴,一号齿轮其中一个齿下部具有单齿，一号齿轮轴上部转动连接一号齿轮孔,一号齿轮在一号齿轮孔中转动，一号齿轮单齿和中心齿轮相互啮合，惰轮中间轴转动连接惰轮孔,惰轮在惰轮孔中转动，惰轮和一号齿轮相互啮合。3.根据权利要求2所述的一种大麦育种点播器加工装置，其特征是:所述凸轮中间具有凸轮轴,凸轮圆柱面具有凸轮槽,凸轮槽分为停止槽、回程槽、升程槽三个部分，右凸轮轴孔和左凸轮轴孔中分别设置一个凸轮,左侧凸轮从上往下穿过左凸轮轴孔和五号同步轮,凸轮转动连接左凸轮轴孔,凸轮在左凸轮轴孔中转动，凸轮下部固定连接五号同步轮，右侧凸轮从上往下依次穿过涡轮、右凸轮轴孔、二号齿轮、四号同步轮,凸轮转动连接右凸轮轴孔,凸轮在右凸轮轴孔中转动，涡轮固定连接凸轮,二号齿轮固定连接凸轮，四号同步轮固定连接凸轮，惰轮和二号齿轮相互啮合，四号同步轮和五号同步轮通过三号同步带转动连接。4.根据权利要求3所述的一种大麦育种点播器加工装置，其特征是:所述电机固定连接电机板上部，蜗杆中间轴转动连接蜗杆轴孔,蜗杆在蜗杆轴孔中转动，蜗杆中间轴后侧固定连接电机输出轴，蜗杆中间轴前侧固定连接一号锥齿轮,二号锥齿轮中间轴下部转动连接二号锥齿轮孔,二号锥齿轮在二号锥齿轮孔中转动，一号锥齿轮和二号锥齿轮相互啮合，蜗杆和涡轮相互啮合，二号锥齿轮上侧固定连接三号同步轮。5.根据权利要求4所述的一种大麦育种点播器加工装置，其特征是:所述钻杆中间具有花键轴，钻杆上部具有卡槽,钻杆下部中间具有锥孔,锥孔上部具有横槽，移动杆内侧具有卡环,移动杆外侧具有凸轮杆,移动杆下部具有导向杆，一号同步轮中间具有一号同步轮轴,一号同步轮轴中间具有花键孔，一号同步轮轴转动连接一号同步轮孔,一号同步轮在一号同步轮孔中转动，花键轴滑动连接花键孔,钻杆在花键孔中滑动，钻杆通过锥孔固定连接钻头，横槽用来卸掉钻头，左立柱孔和右立杆孔中分别滑动连接一个导向杆，两个移动杆分别在左立柱孔和右立杆孔中滑动，每侧凸轮杆分别滑动连接同侧凸轮槽，每侧卡环分别卡在卡槽一侧，右立杆上部转动连接二号同步轮,二号同步轮绕右立杆转动，一号同步轮通过一号同步带转动连接二号同步轮下部，二号同步轮上部通过二号同
