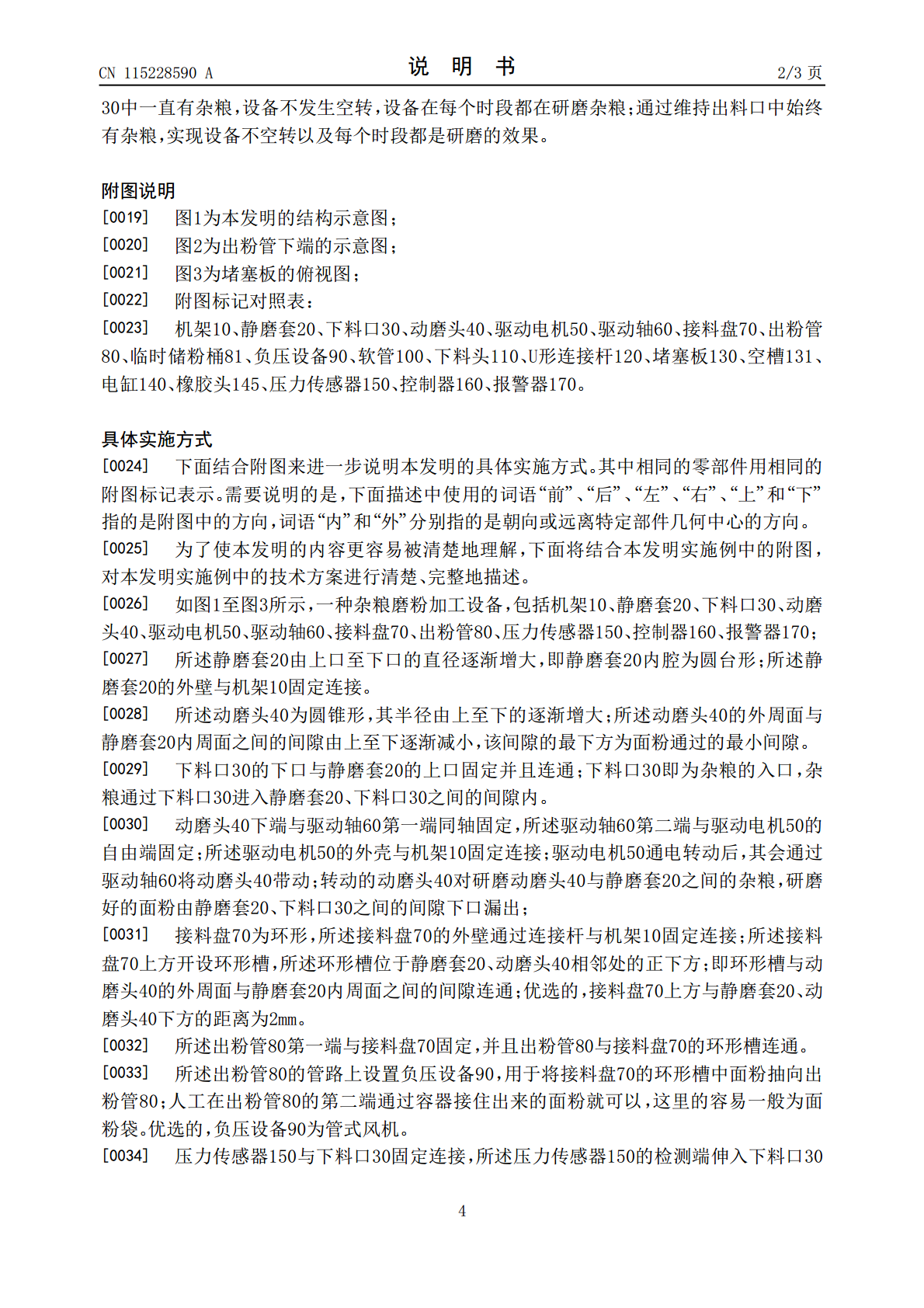

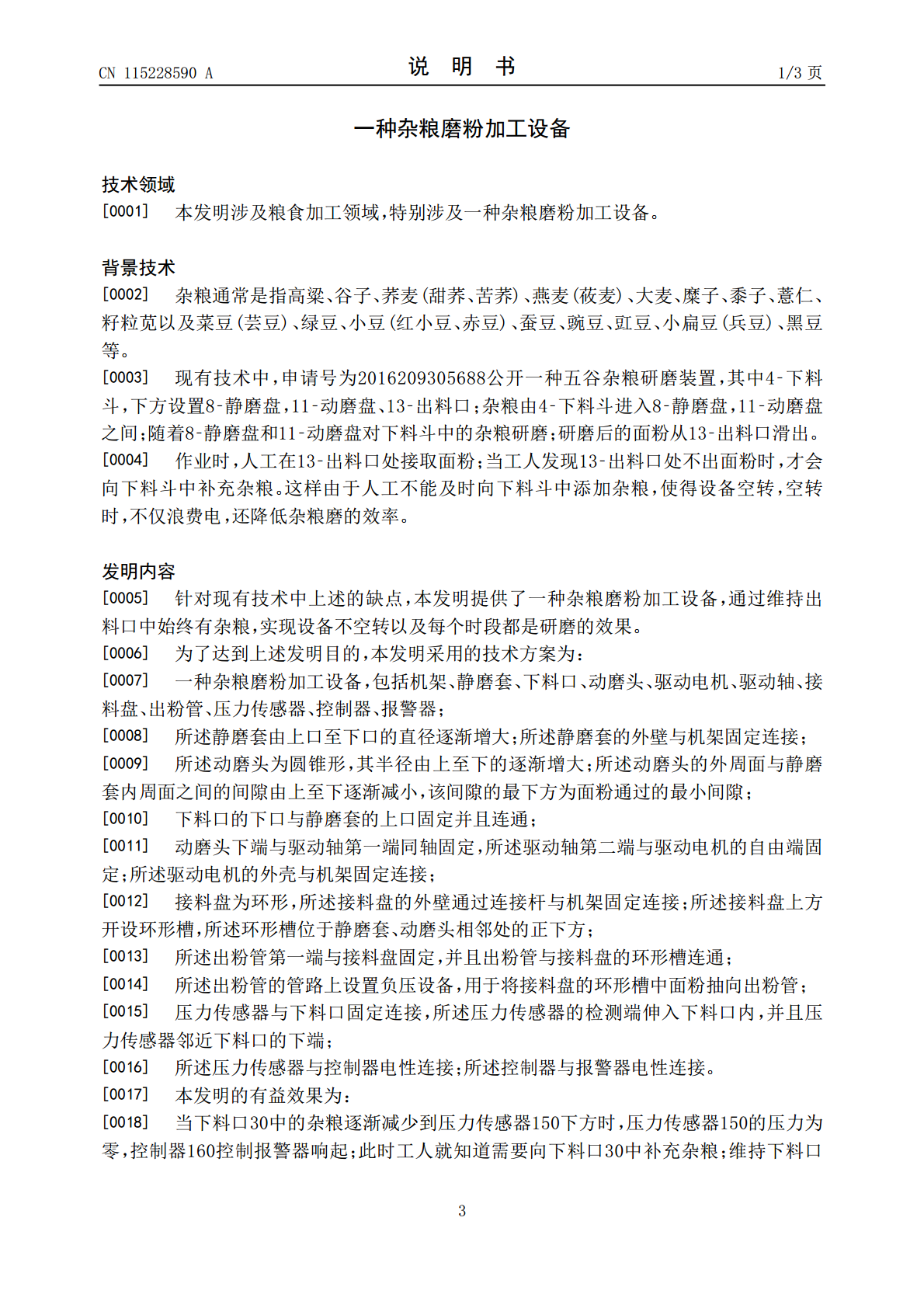

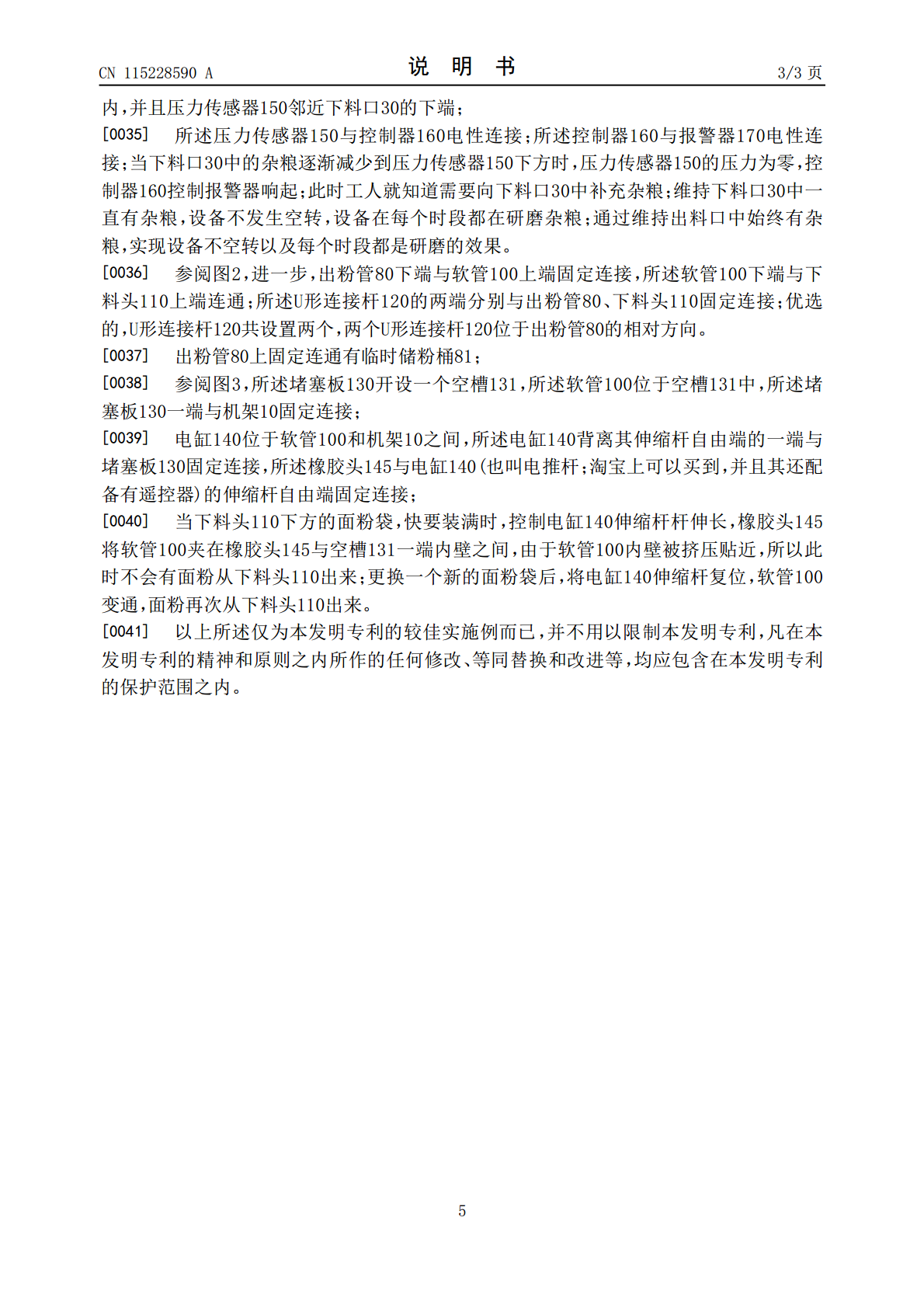

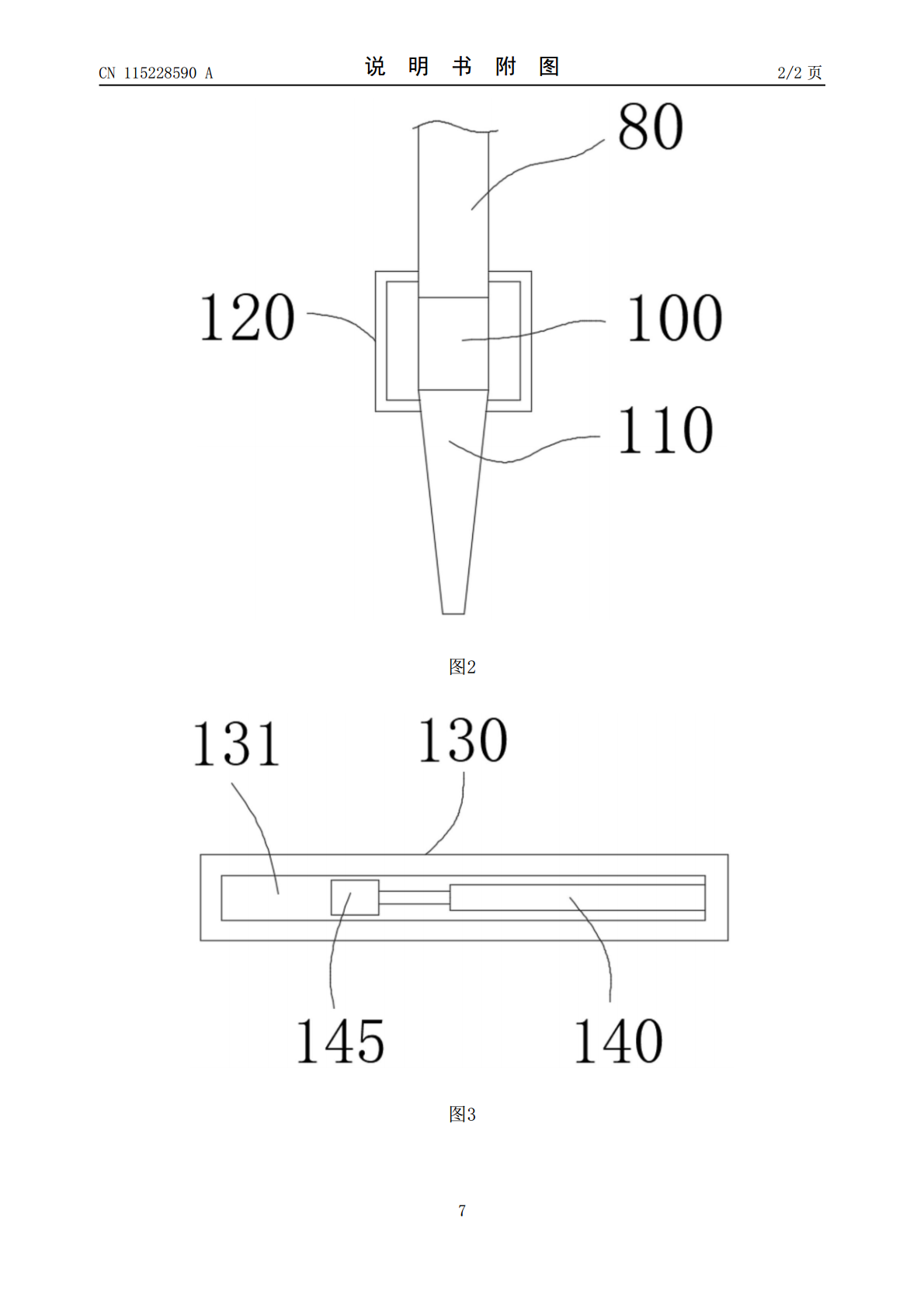

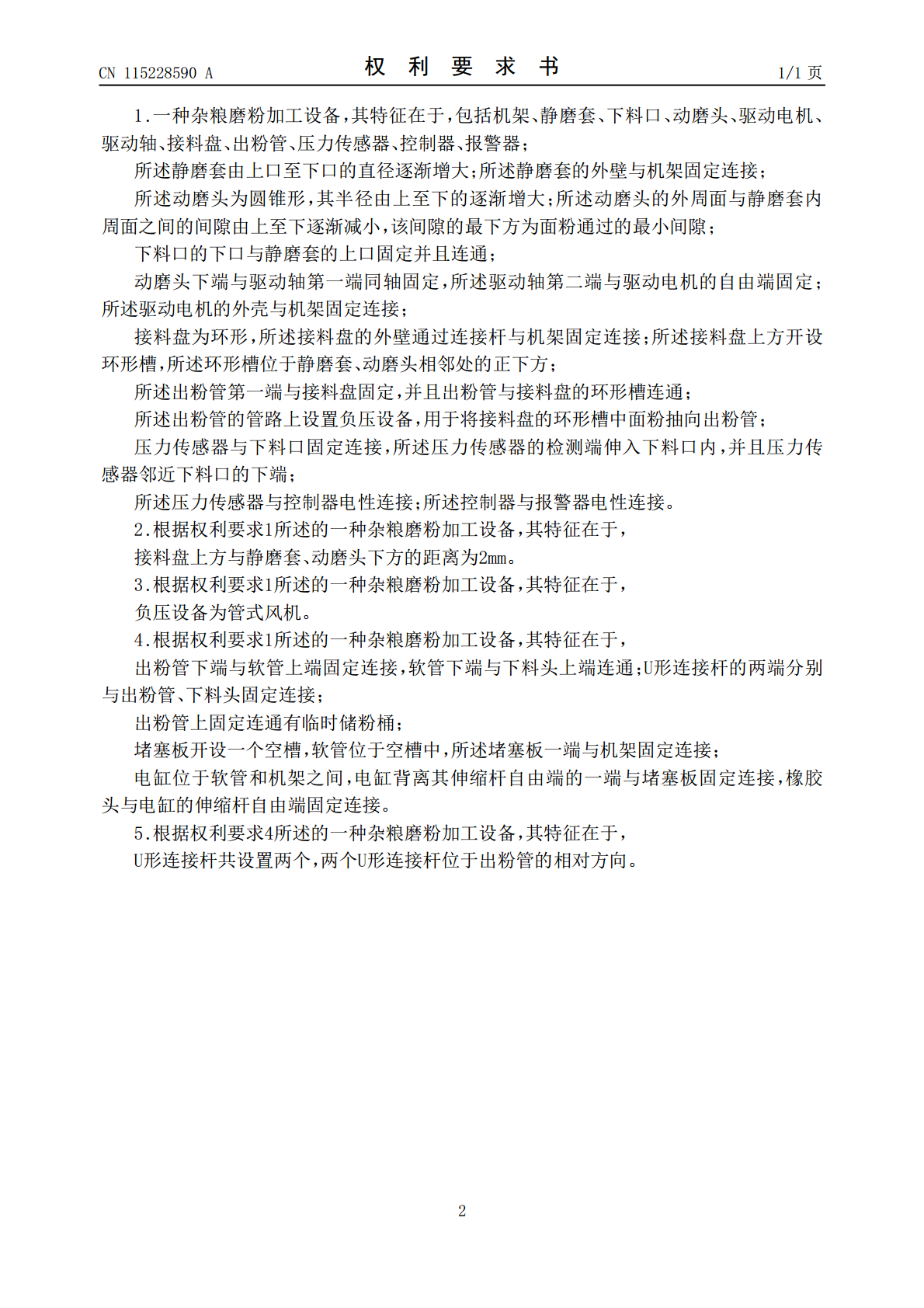

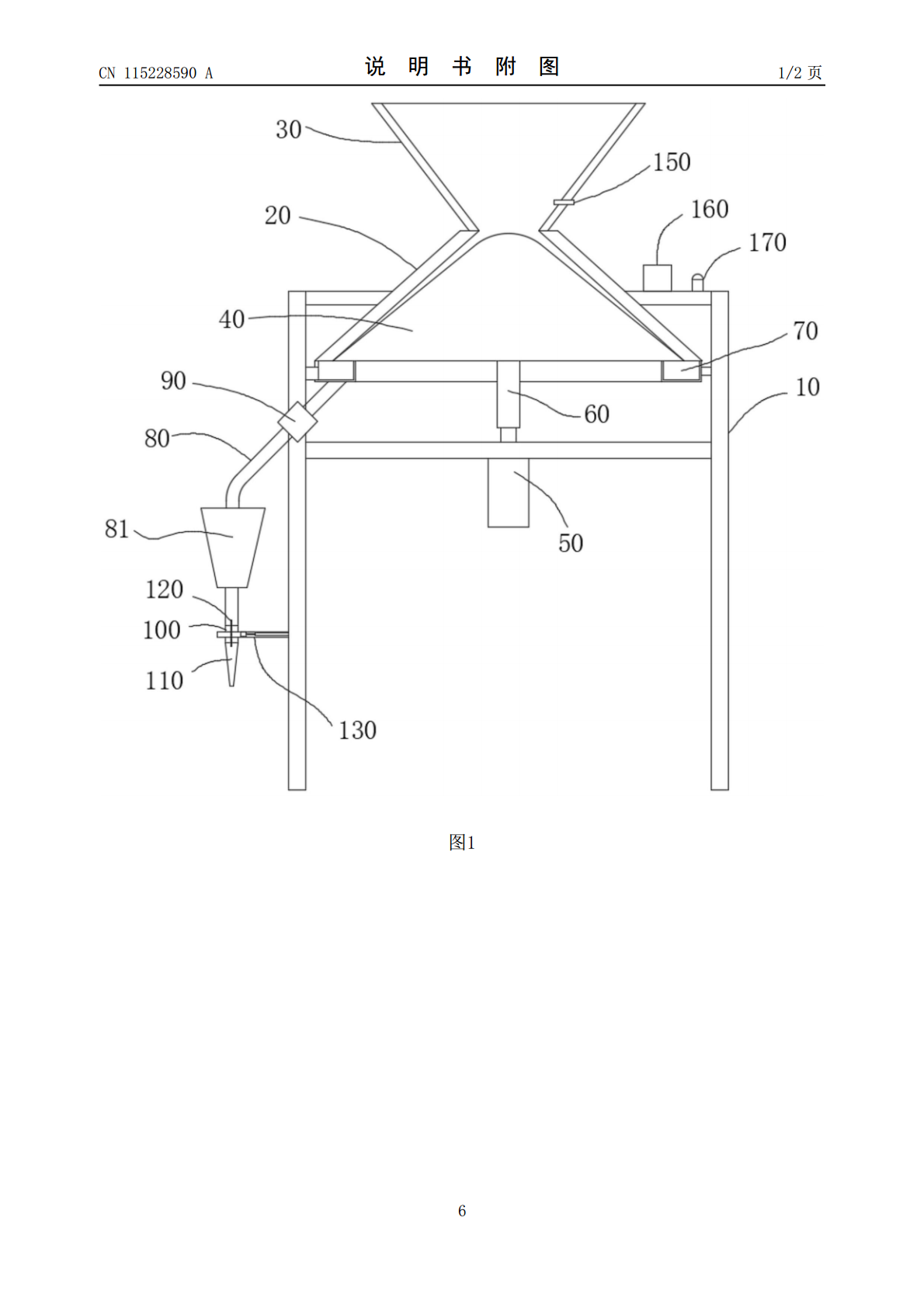

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115228590A(43)申请公布日2022.10.25(21)申请号202211080352.3(22)申请日2022.09.05(71)申请人定西市农业科学研究院地址744300甘肃省定西市安定区定临路3号(72)发明人侯云鹏文殷花刘鹍王盼盼师丽丽(74)专利代理机构北京图亿天下专利代理有限公司11974专利代理师邢振兰(51)Int.Cl.B02C23/02(2006.01)B02C7/18(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种杂粮磨粉加工设备(57)摘要一种杂粮磨粉加工设备，包括机架、静磨套、下料口、动磨头；静磨套由上口至下口的直径逐渐增大；动磨头的外周面与静磨套内周面之间的间隙由上至下逐渐减小；动磨头下端与驱动轴第一端同轴固定，驱动轴第二端与驱动电机的自由端固定；接料盘为环形，接料盘的外壁通过连接杆与机架固定连接；接料盘上方开设环形槽，环形槽位于静磨套、动磨头相邻处的正下方；出粉管第一端与接料盘固定，并且出粉管与接料盘的环形槽连通；出粉管的管路上设置负压设备，用于将接料盘的环形槽中面粉抽向出粉管；压力传感器与下料口固定连接，压力传感器的检测端伸入下料口内，并且压力传感器邻近下料口的下端；压力传感器与控制器电性连接；控制器与报警器电性连接。CN115228590ACN115228590A权利要求书1/1页1.一种杂粮磨粉加工设备，其特征在于，包括机架、静磨套、下料口、动磨头、驱动电机、驱动轴、接料盘、出粉管、压力传感器、控制器、报警器；所述静磨套由上口至下口的直径逐渐增大；所述静磨套的外壁与机架固定连接；所述动磨头为圆锥形，其半径由上至下的逐渐增大；所述动磨头的外周面与静磨套内周面之间的间隙由上至下逐渐减小，该间隙的最下方为面粉通过的最小间隙；下料口的下口与静磨套的上口固定并且连通；动磨头下端与驱动轴第一端同轴固定，所述驱动轴第二端与驱动电机的自由端固定；所述驱动电机的外壳与机架固定连接；接料盘为环形，所述接料盘的外壁通过连接杆与机架固定连接；所述接料盘上方开设环形槽，所述环形槽位于静磨套、动磨头相邻处的正下方；所述出粉管第一端与接料盘固定，并且出粉管与接料盘的环形槽连通；所述出粉管的管路上设置负压设备，用于将接料盘的环形槽中面粉抽向出粉管；压力传感器与下料口固定连接，所述压力传感器的检测端伸入下料口内，并且压力传感器邻近下料口的下端；所述压力传感器与控制器电性连接；所述控制器与报警器电性连接。2.根据权利要求1所述的一种杂粮磨粉加工设备，其特征在于，接料盘上方与静磨套、动磨头下方的距离为2mm。3.根据权利要求1所述的一种杂粮磨粉加工设备，其特征在于，负压设备为管式风机。4.根据权利要求1所述的一种杂粮磨粉加工设备，其特征在于，出粉管下端与软管上端固定连接，软管下端与下料头上端连通；U形连接杆的两端分别与出粉管、下料头固定连接；出粉管上固定连通有临时储粉桶；堵塞板开设一个空槽，软管位于空槽中，所述堵塞板一端与机架固定连接；电缸位于软管和机架之间，电缸背离其伸缩杆自由端的一端与堵塞板固定连接，橡胶头与电缸的伸缩杆自由端固定连接。5.根据权利要求4所述的一种杂粮磨粉加工设备，其特征在于，U形连接杆共设置两个，两个U形连接杆位于出粉管的相对方向。2CN115228590A说明书1/3页一种杂粮磨粉加工设备技术领域[0001]本发明涉及粮食加工领域，特别涉及一种杂粮磨粉加工设备。背景技术[0002]杂粮通常是指高粱、谷子、荞麦(甜荞、苦荞)、燕麦(莜麦)、大麦、糜子、黍子、薏仁、籽粒苋以及菜豆(芸豆)、绿豆、小豆(红小豆、赤豆)、蚕豆、豌豆、豇豆、小扁豆(兵豆)、黑豆等。[0003]现有技术中，申请号为2016209305688公开一种五谷杂粮研磨装置，其中4‑下料斗，下方设置8‑静磨盘，11‑动磨盘、13‑出料口；杂粮由4‑下料斗进入8‑静磨盘，11‑动磨盘之间；随着8‑静磨盘和11‑动磨盘对下料斗中的杂粮研磨；研磨后的面粉从13‑出料口滑出。[0004]作业时，人工在13‑出料口处接取面粉；当工人发现13‑出料口处不出面粉时，才会向下料斗中补充杂粮。这样由于人工不能及时向下料斗中添加杂粮，使得设备空转，空转时，不仅浪费电，还降低杂粮磨的效率。发明内容[0005]针对现有技术中上述的缺点，本发明提供了一种杂粮磨粉加工设备，通过维持出料口中始终有杂粮，实现设备不空转以及每个时段都是研磨的效果。[0006]为了达到上述发明目的，本发明采用的技术方案为：[0007]一种杂粮磨粉加工设备，包括机架、静磨套、下料口、动磨头、驱动电机、驱动轴、接料盘、出粉管、压力传感器、控制器、报警器；[0008]所述静磨套由上口至下口的直径逐渐增大；所
