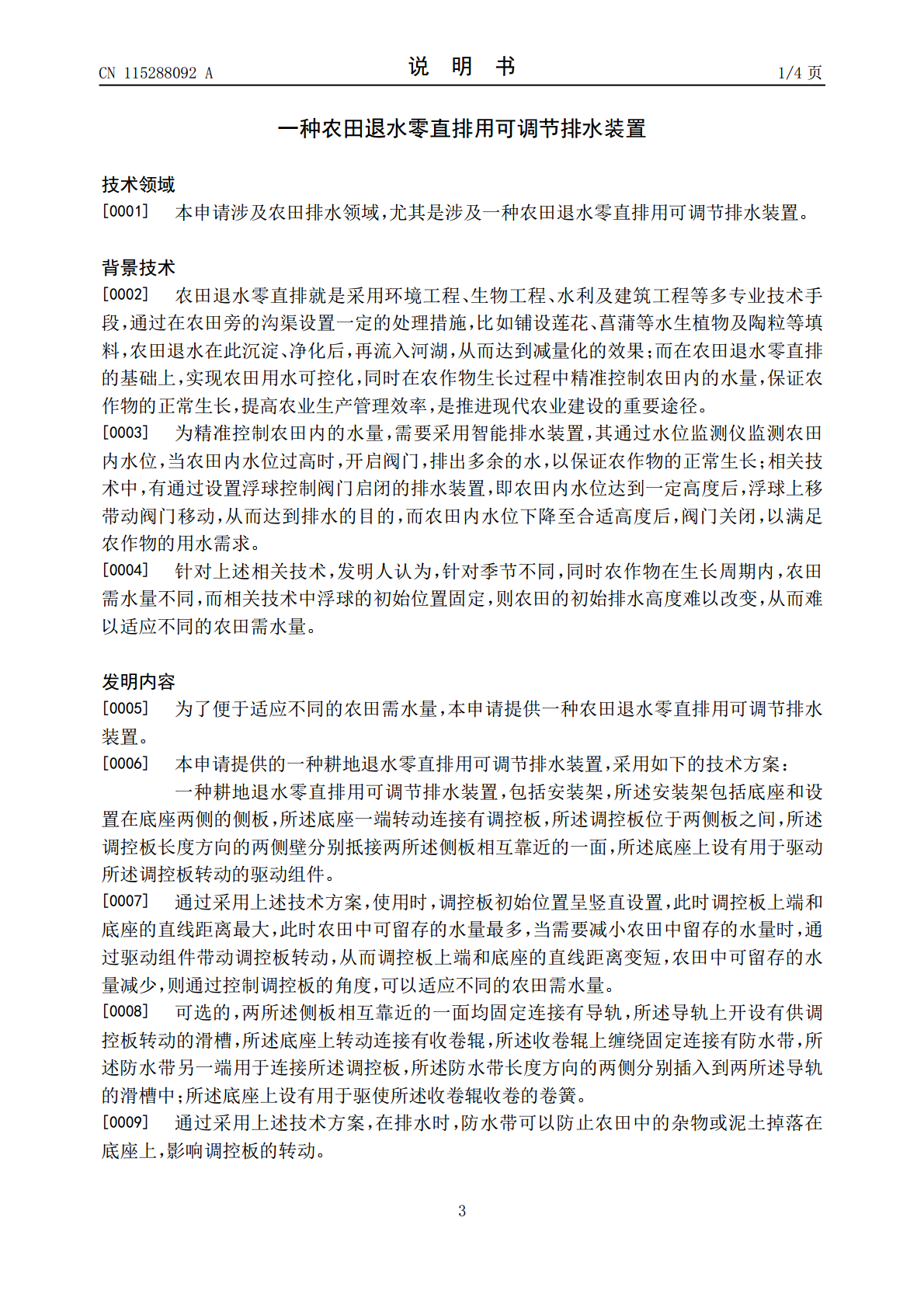

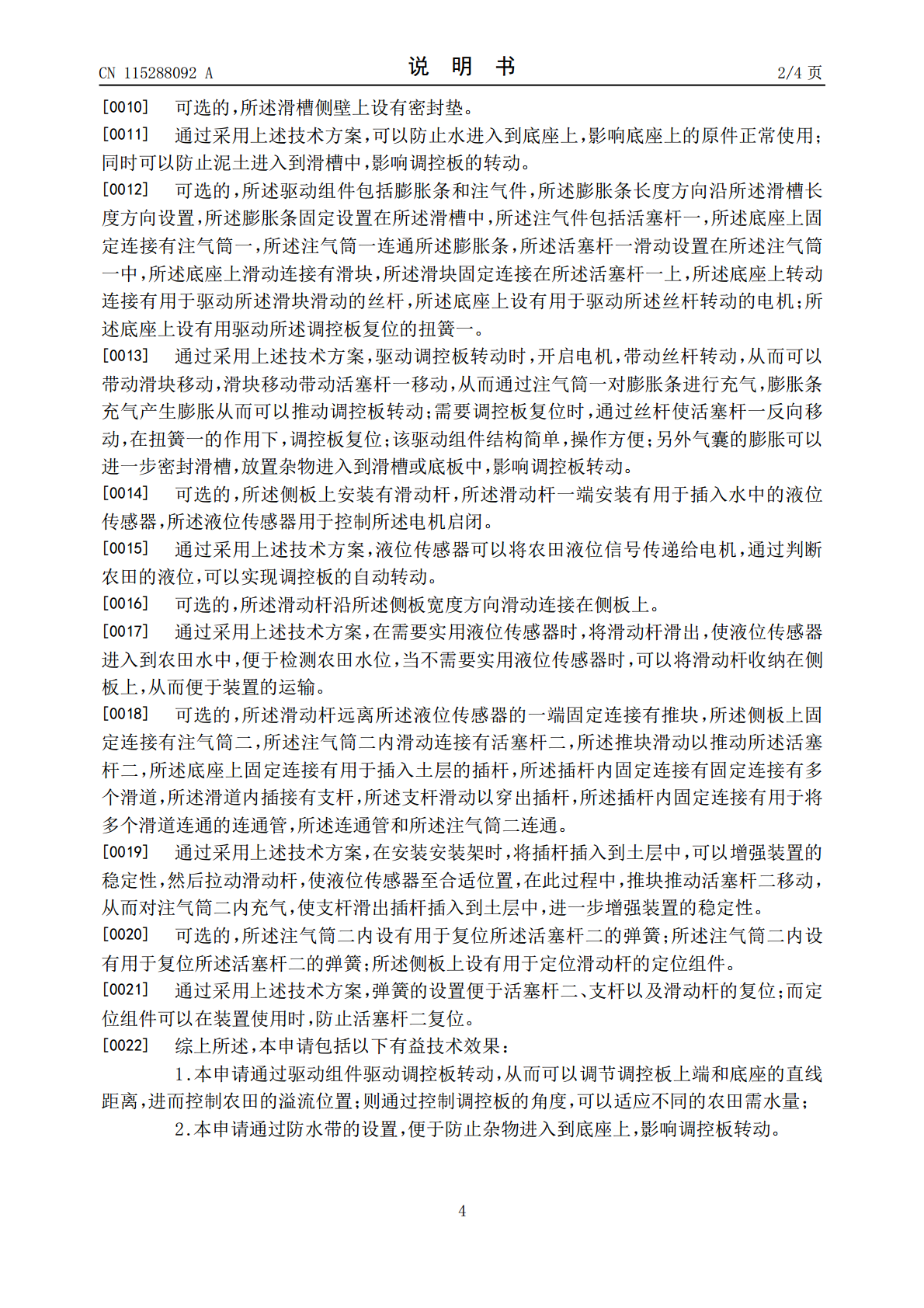

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115288092A(43)申请公布日2022.11.04(21)申请号202211023388.8(22)申请日2022.08.25(71)申请人杭州华耕土地规划设计咨询有限公司地址310012浙江省杭州市西湖区西城纪商务大厦2号楼1607室(72)发明人贺刚徐婧婧赵建光尚楚德毛谊文(51)Int.Cl.E02B11/00(2006.01)E02B1/00(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种农田退水零直排用可调节排水装置(57)摘要本申请公开了一种耕地退水零直排用可调节排水装置，包括安装架，所述安装架包括底座和设置在底座两侧的侧板，所述底座一端转动连接有调控板，所述调控板位于两侧板之间，所述调控板长度方向的两侧壁分别抵接两所述侧板相互靠近的一面，所述底座上设有用于驱动所述调控板转动的驱动组件，本申请通过驱动组件驱动调控板转动，从而可以调节调控板上端和底座的直线距离，进而控制农田的溢流位置；则通过控制调控板的角度，可以适应不同的农田需水量。CN115288092ACN115288092A权利要求书1/1页1.一种耕地退水零直排用可调节排水装置，其特征在于：包括安装架(1)，所述安装架(1)包括底座(3)和设置在底座(3)两侧的侧板(4)，所述底座(3)一端转动连接有调控板(5)，所述调控板(5)位于两侧板(4)之间，所述调控板(5)长度方向的两侧壁分别抵接两所述侧板(4)相互靠近的一面，所述底座(3)上设有用于驱动所述调控板(5)转动的驱动组件。2.根据权利要求1所述的一种耕地退水零直排用可调节排水装置，其特征在于：两所述侧板(4)相互靠近的一面均固定连接有导轨(6)，所述导轨(6)上开设有供调控板(5)转动的滑槽(8)，所述底座(3)上转动连接有收卷辊(19)，所述收卷辊(19)上缠绕固定连接有防水带(21)，所述防水带(21)另一端用于连接所述调控板(5)，所述防水带(21)长度方向的两侧分别插入到两所述导轨(6)的滑槽(8)中；所述底座(3)上设有用于驱使所述收卷辊(19)收卷的卷簧(20)。3.根据权利要求2所述的一种耕地退水零直排用可调节排水装置，其特征在于：所述滑槽(8)侧壁上设有密封垫。4.根据权利要求2所述的一种耕地退水零直排用可调节排水装置，其特征在于：所述驱动组件包括膨胀条(9)和注气件，所述膨胀条(9)长度方向沿所述滑槽(8)长度方向设置，所述膨胀条(9)固定设置在所述滑槽(8)中，所述注气件包括活塞杆(10)一，所述底座(3)上固定连接有注气筒一(11)，所述注气筒一(11)连通所述膨胀条(9)，所述活塞杆(10)一滑动设置在所述注气筒一(11)中，所述底座(3)上滑动连接有滑块(13)，所述滑块(13)固定连接在所述活塞杆(10)一上，所述底座(3)上转动连接有用于驱动所述滑块(13)滑动的丝杆(15)，所述底座(3)上设有用于驱动所述丝杆(15)转动的电机(16)；所述底座(3)上设有用驱动所述调控板(5)复位的扭簧一(17)。5.根据权利要求4所述的一种耕地退水零直排用可调节排水装置，其特征在于：所述侧板(4)上安装有滑动杆(22)，所述滑动杆(22)一端安装有用于插入水中的液位传感器(24)，所述液位传感器(24)用于控制所述电机(16)启闭。6.根据权利要求5所述的一种耕地退水零直排用可调节排水装置，其特征在于：所述滑动杆(22)沿所述侧板(4)宽度方向滑动连接在侧板(4)上。7.根据权利要求6所述的一种耕地退水零直排用可调节排水装置，其特征在于：所述滑动杆(22)远离所述液位传感器(24)的一端固定连接有推块(35)，所述侧板(4)上固定连接有注气筒二(32)，所述注气筒二(32)内滑动连接有活塞杆(10)二，所述推块(35)滑动以推动所述活塞杆(10)二，所述底座(3)上固定连接有用于插入土层的插杆(28)，所述插杆(28)内固定连接有固定连接有多个滑道(30)，所述滑道(30)内插接有支杆(31)，所述支杆(31)滑动以穿出插杆(28)，所述插杆(28)内固定连接有用于将多个滑道(30)连通的连通管(29)，所述连通管(29)和所述注气筒二(32)连通。8.根据权利要求7所述的一种耕地退水零直排用可调节排水装置，其特征在于：所述注气筒二(32)内设有用于复位所述活塞杆(10)二的弹簧(34)；所述侧板(4)上设有用于定位滑动杆(22)的定位组件。2CN115288092A说明书1/4页一种农田退水零直排用可调节排水装置技术领域[0001]本申请涉及农田排水领域，尤其是涉及一种农田退水零直排用可调节排水装置。背景技术[0002]农田退水零直排就是采用环境工程、生物工程、水利及建筑工程等多专业技
