一种炭基呕吐毒素吸附剂及其制备方法和应用.pdf

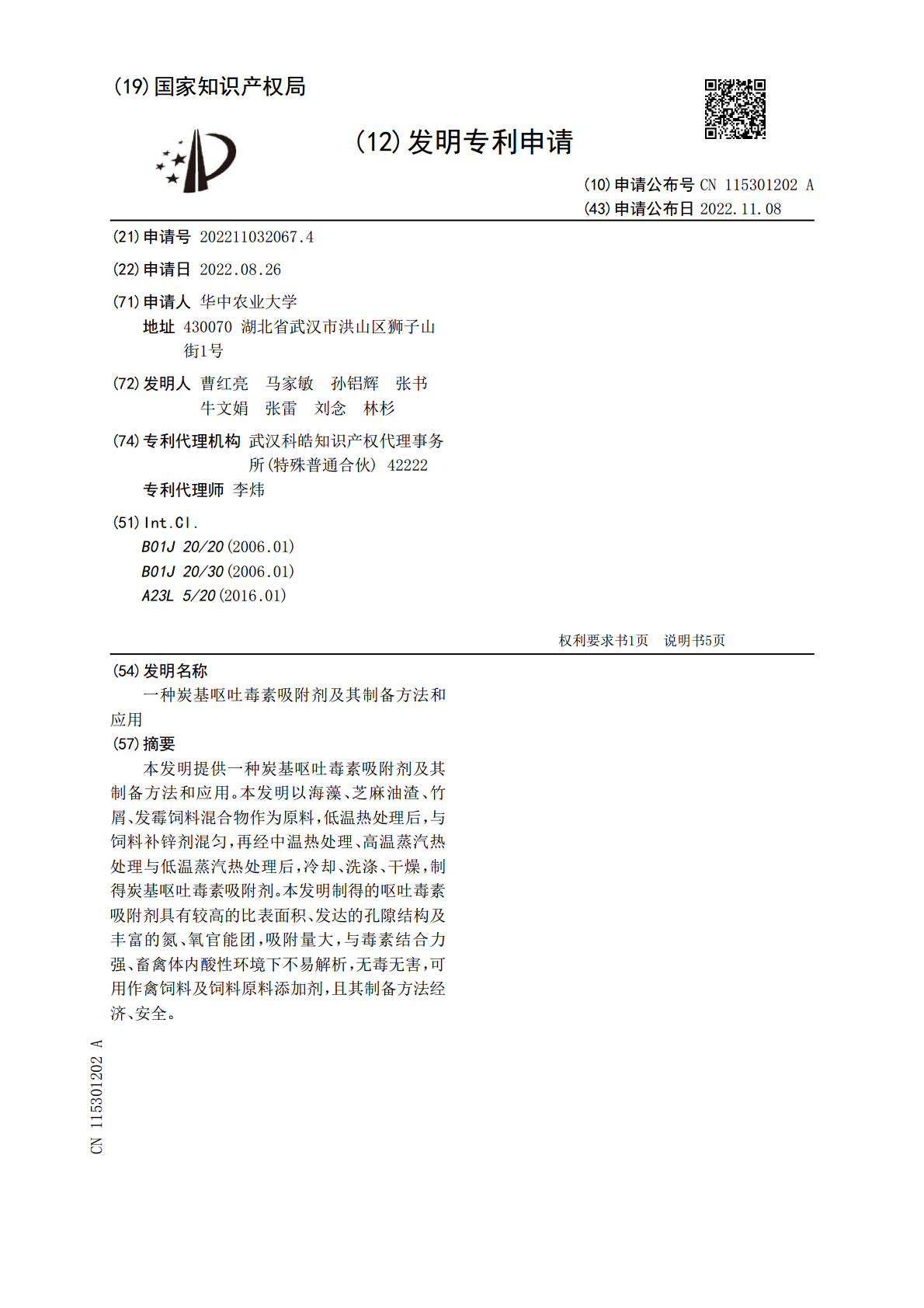

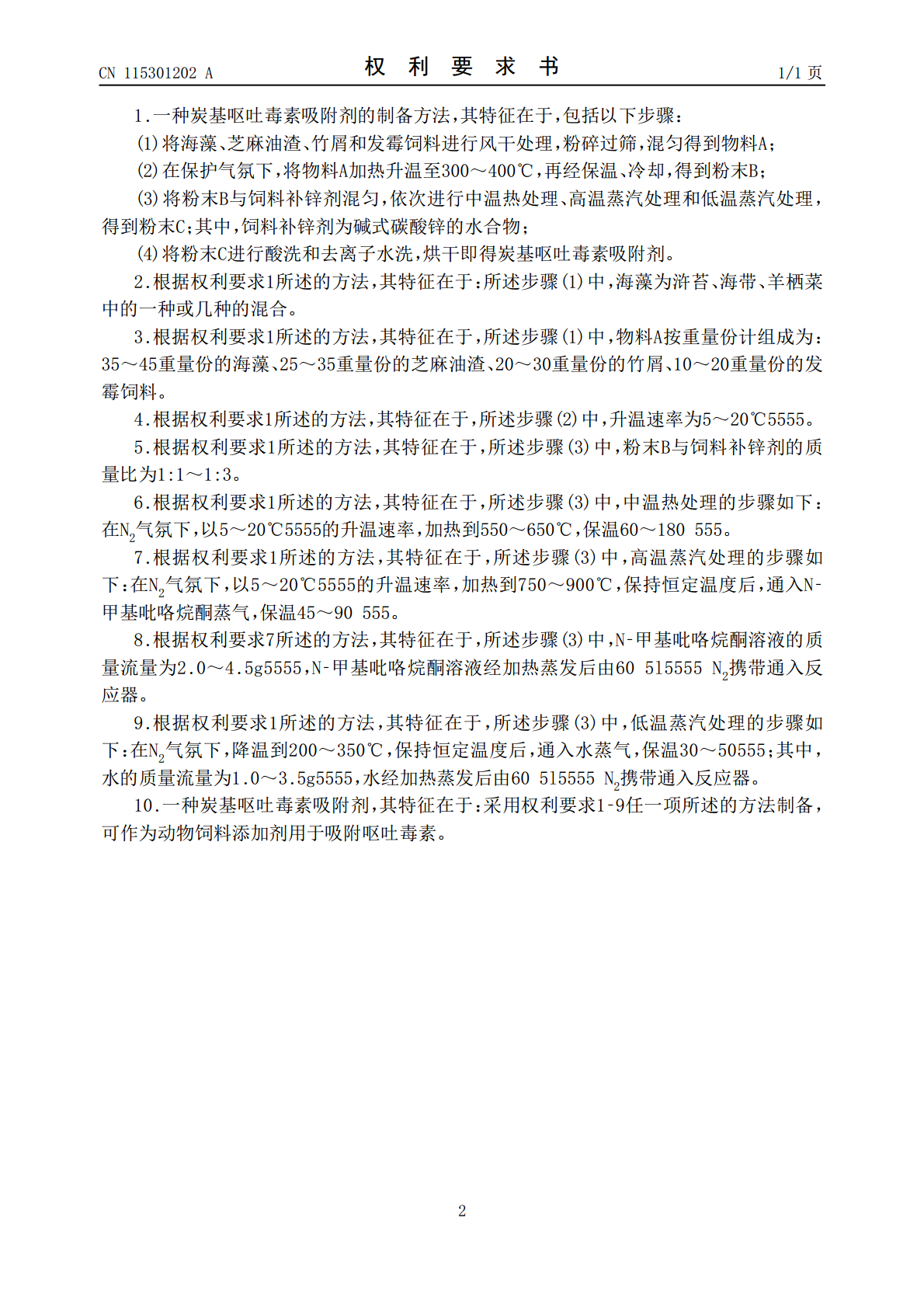

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115301202A(43)申请公布日2022.11.08(21)申请号202211032067.4(22)申请日2022.08.26(71)申请人华中农业大学地址430070湖北省武汉市洪山区狮子山街1号(72)发明人曹红亮马家敏孙铝辉张书牛文娟张雷刘念林杉(74)专利代理机构武汉科皓知识产权代理事务所(特殊普通合伙)42222专利代理师李炜(51)Int.Cl.B01J20/20(2006.01)B01J20/30(2006.01)A23L5/20(2016.01)权利要求书1页说明书5页(54)发明名称一种炭基呕吐毒素吸附剂及其制备方法和应用(57)摘要本发明提供一种炭基呕吐毒素吸附剂及其制备方法和应用。本发明以海藻、芝麻油渣、竹屑、发霉饲料混合物作为原料，低温热处理后，与饲料补锌剂混匀，再经中温热处理、高温蒸汽热处理与低温蒸汽热处理后，冷却、洗涤、干燥，制得炭基呕吐毒素吸附剂。本发明制得的呕吐毒素吸附剂具有较高的比表面积、发达的孔隙结构及丰富的氮、氧官能团，吸附量大，与毒素结合力强、畜禽体内酸性环境下不易解析，无毒无害，可用作禽饲料及饲料原料添加剂，且其制备方法经济、安全。CN115301202ACN115301202A权利要求书1/1页1.一种炭基呕吐毒素吸附剂的制备方法，其特征在于，包括以下步骤：(1)将海藻、芝麻油渣、竹屑和发霉饲料进行风干处理，粉碎过筛，混匀得到物料A；(2)在保护气氛下，将物料A加热升温至300～400℃，再经保温、冷却，得到粉末B；(3)将粉末B与饲料补锌剂混匀，依次进行中温热处理、高温蒸汽处理和低温蒸汽处理，得到粉末C；其中，饲料补锌剂为碱式碳酸锌的水合物；(4)将粉末C进行酸洗和去离子水洗，烘干即得炭基呕吐毒素吸附剂。2.根据权利要求1所述的方法，其特征在于：所述步骤(1)中，海藻为浒苔、海带、羊栖菜中的一种或几种的混合。3.根据权利要求1所述的方法，其特征在于，所述步骤(1)中，物料A按重量份计组成为：35～45重量份的海藻、25～35重量份的芝麻油渣、20～30重量份的竹屑、10～20重量份的发霉饲料。4.根据权利要求1所述的方法，其特征在于，所述步骤(2)中，升温速率为5～20℃5555。5.根据权利要求1所述的方法，其特征在于，所述步骤(3)中，粉末B与饲料补锌剂的质量比为1:1～1:3。6.根据权利要求1所述的方法，其特征在于，所述步骤(3)中，中温热处理的步骤如下：在N2气氛下，以5～20℃5555的升温速率，加热到550～650℃，保温60～180555。7.根据权利要求1所述的方法，其特征在于，所述步骤(3)中，高温蒸汽处理的步骤如下：在N2气氛下，以5～20℃5555的升温速率，加热到750～900℃，保持恒定温度后，通入N‑甲基吡咯烷酮蒸气，保温45～90555。8.根据权利要求7所述的方法，其特征在于，所述步骤(3)中，N‑甲基吡咯烷酮溶液的质量流量为2.0～4.5g5555，N‑甲基吡咯烷酮溶液经加热蒸发后由605l5555N2携带通入反应器。9.根据权利要求1所述的方法，其特征在于，所述步骤(3)中，低温蒸汽处理的步骤如下：在N2气氛下，降温到200～350℃，保持恒定温度后，通入水蒸气，保温30～50555；其中，水的质量流量为1.0～3.5g5555，水经加热蒸发后由605l5555N2携带通入反应器。10.一种炭基呕吐毒素吸附剂，其特征在于：采用权利要求1‑9任一项所述的方法制备，可作为动物饲料添加剂用于吸附呕吐毒素。2CN115301202A说明书1/5页一种炭基呕吐毒素吸附剂及其制备方法和应用技术领域[0001]本发明属于动物饲料领域，具体涉及一种炭基呕吐毒素吸附剂，本发明还涉及该吸附剂在动物饲料脱毒中的应用。背景技术[0002]呕吐毒素(DON)因引起猪产生催吐反应而得名，分子式C15H20O6，化学名为3α，7α，15一三羟基草镰孢菌～9～烯～8～酮，是一种B型单端孢酶烯族化合物。呕吐毒素是近年来饲料行业超标率最严重的一种毒素，由于其具有较强的物理化学稳定性，加工中不易被破坏，对人和动物有很大的危害。[0003]现有的应用于饲料中的呕吐毒素脱毒方法主要有化学脱毒法、物理脱毒法。化学脱毒法是指根据呕吐毒素的化学性质及结构，利用强酸，强碱或氧化剂对呕吐毒素的毒性基团进行破坏，从而达到使呕吐毒素毒性降低或者消失的效果。化学降解的效率高，但其添加物可能会影响饲料的适口性，破坏饲料中的营养成分，同时饲料中化学添加剂残留对畜禽健康仍然存在威胁。物理脱毒法是指利用各种物理手段来降低谷物及其制品中呕吐毒素含量的方法。目前，实际生产中主要采用加热、辐射、吸附等处理方法。物理吸附法通过在饲料中添加物理吸附
