一种农业种植用播种打眼机械及其使用方法.pdf

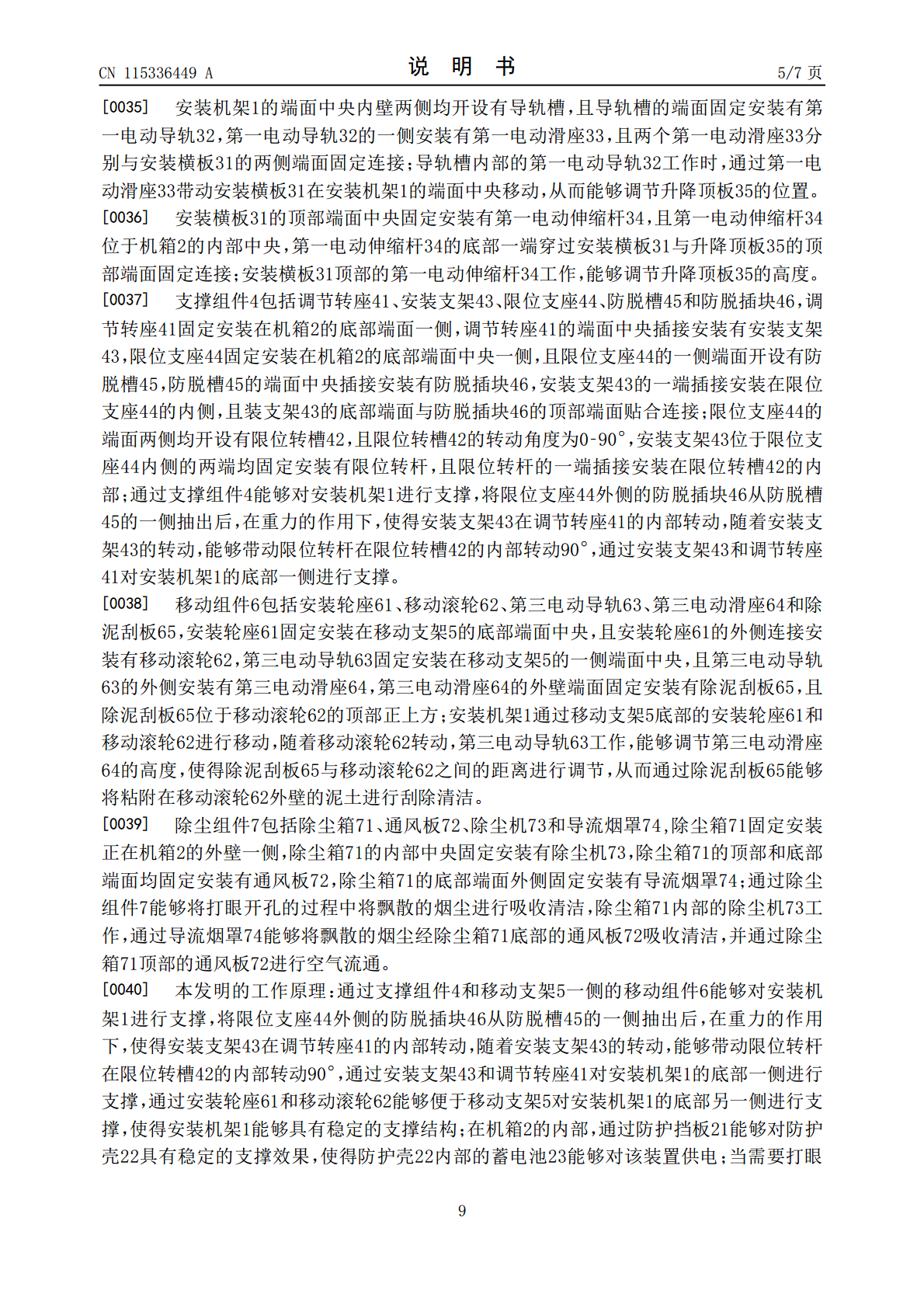

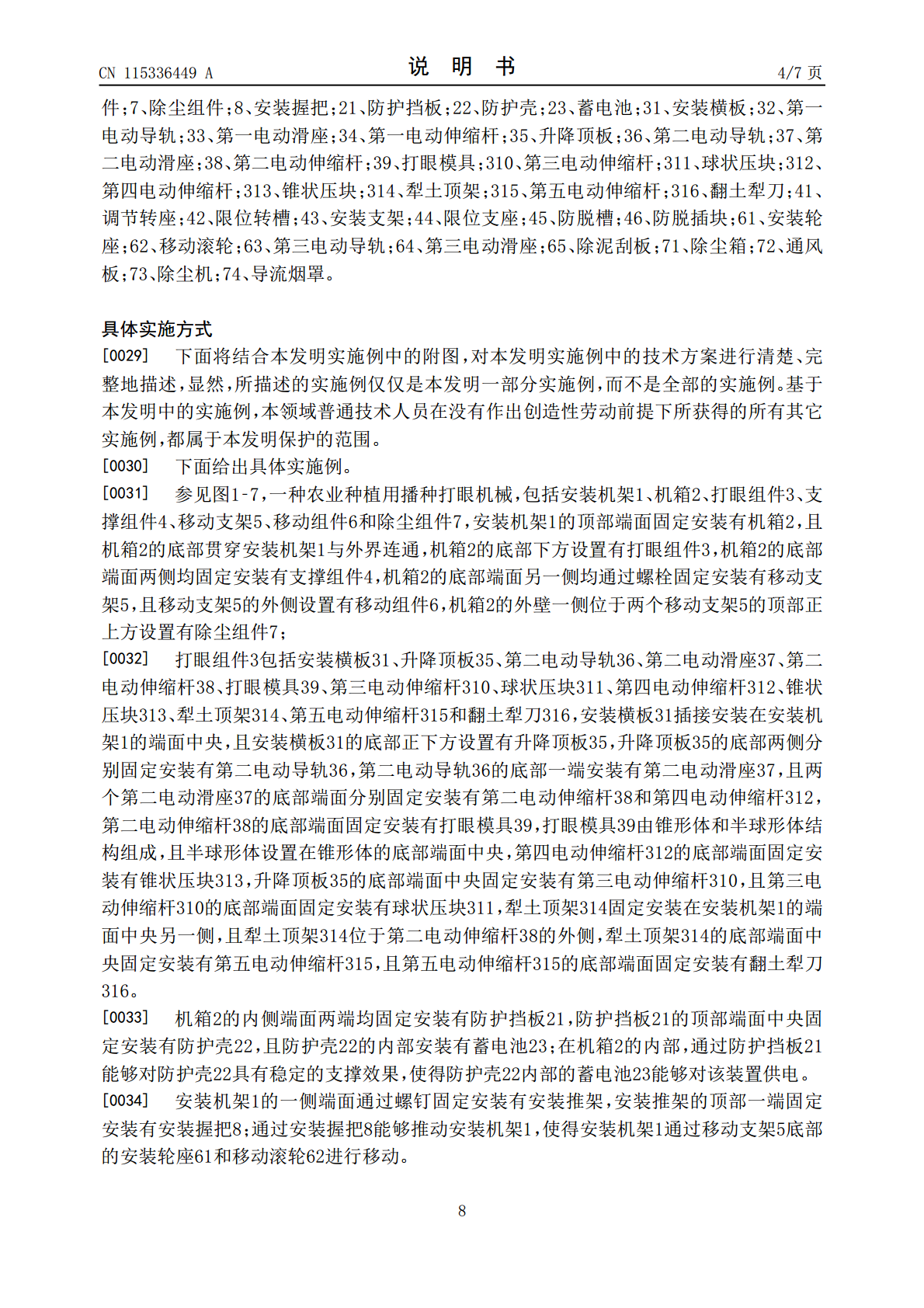

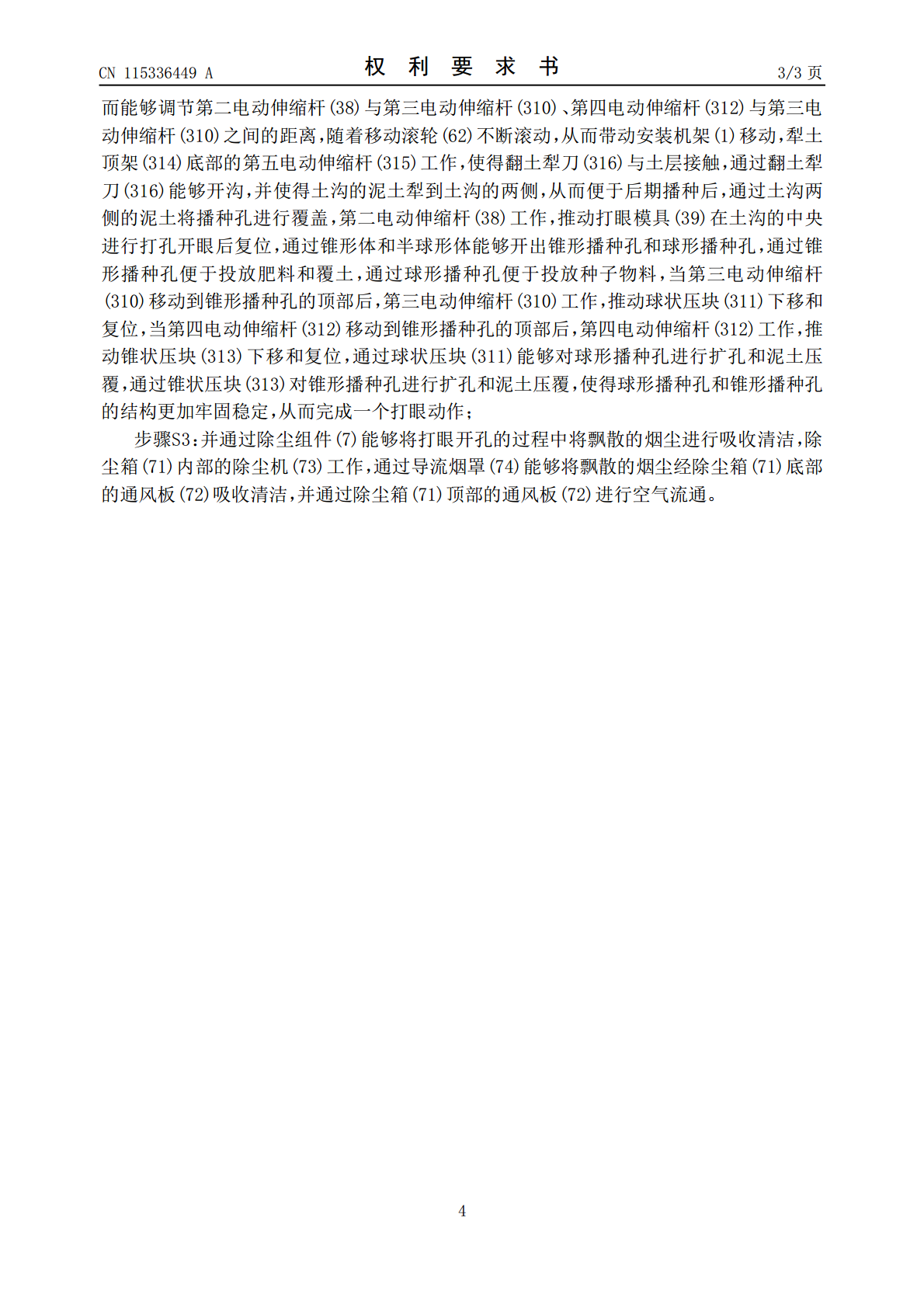

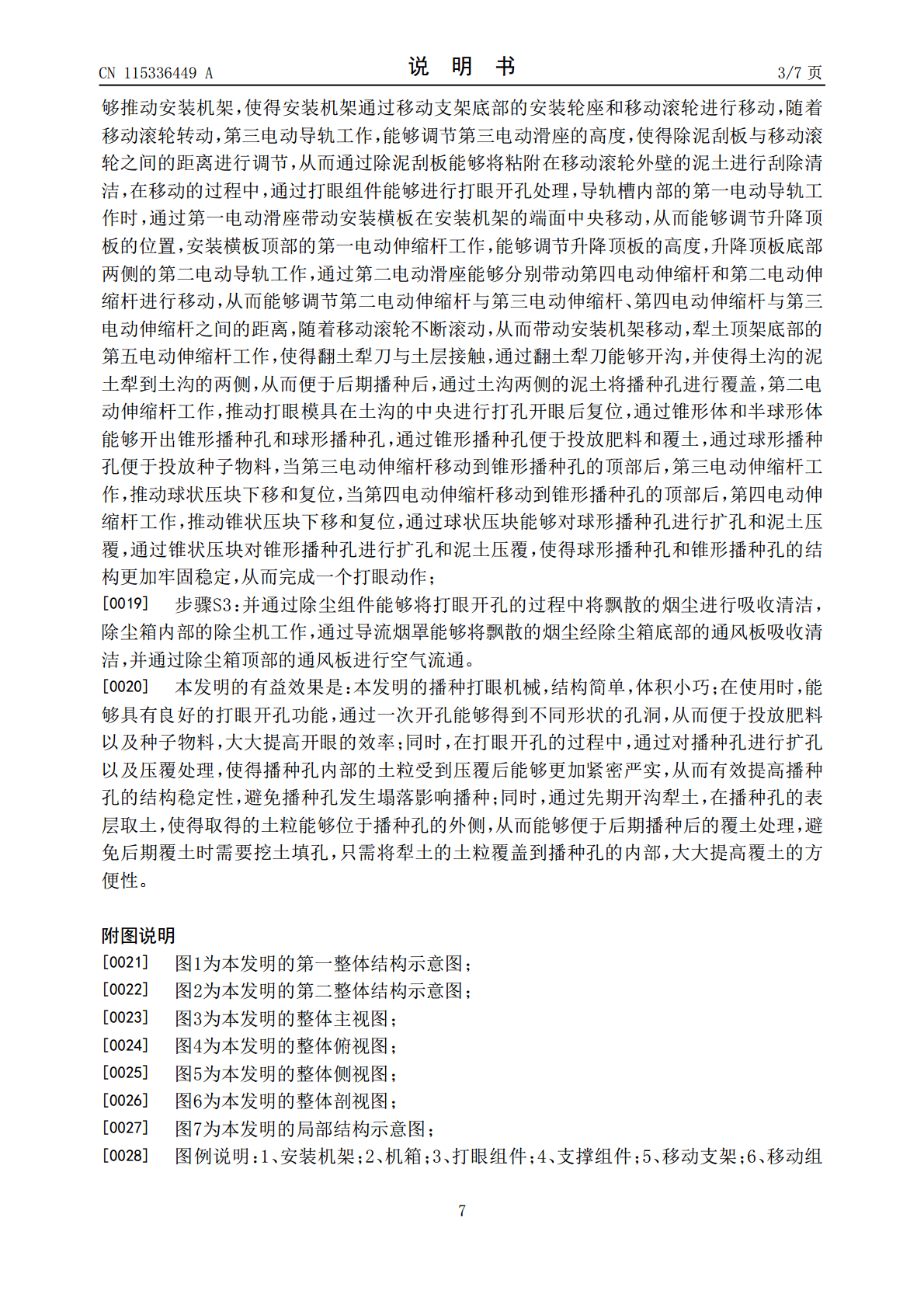

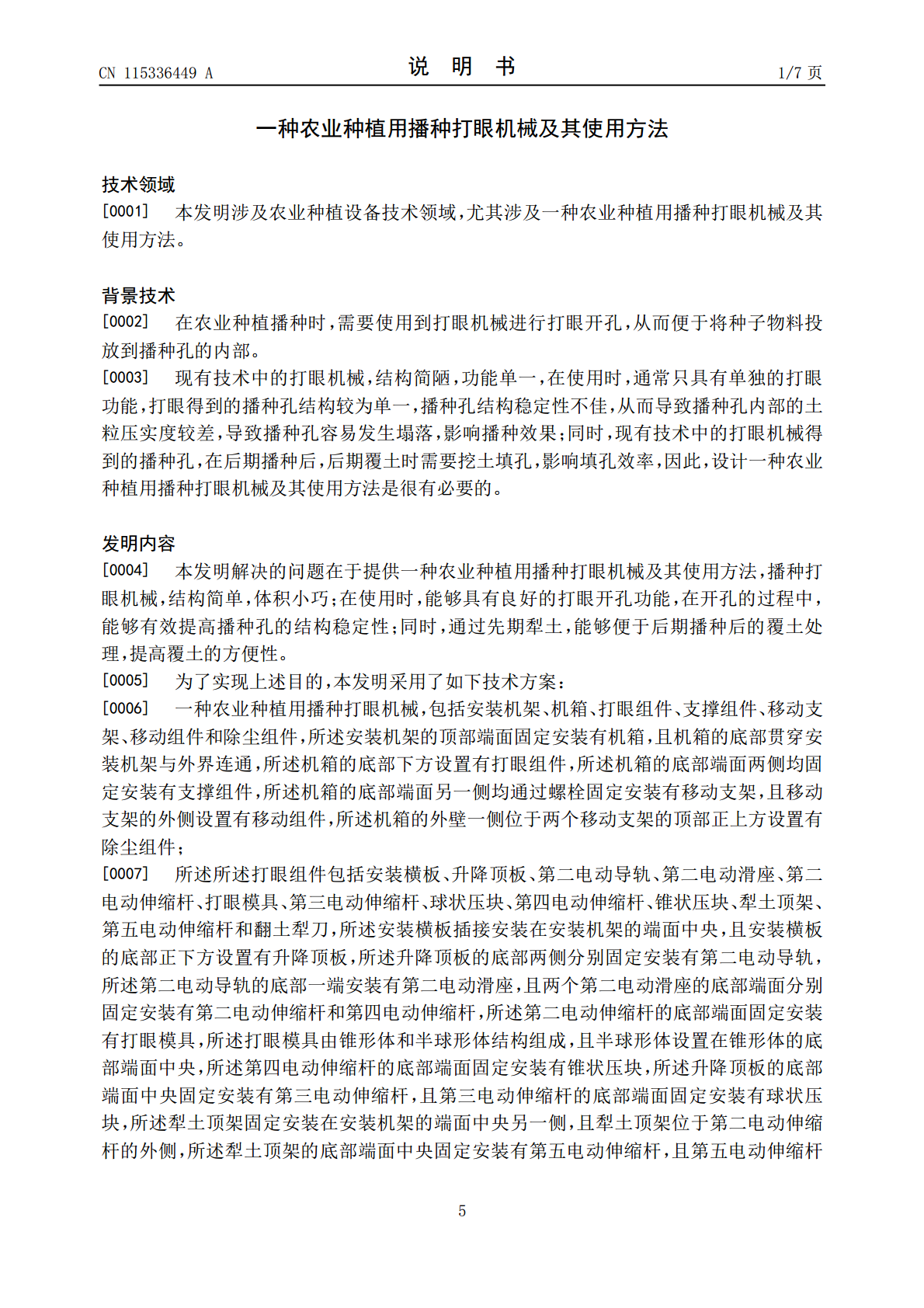

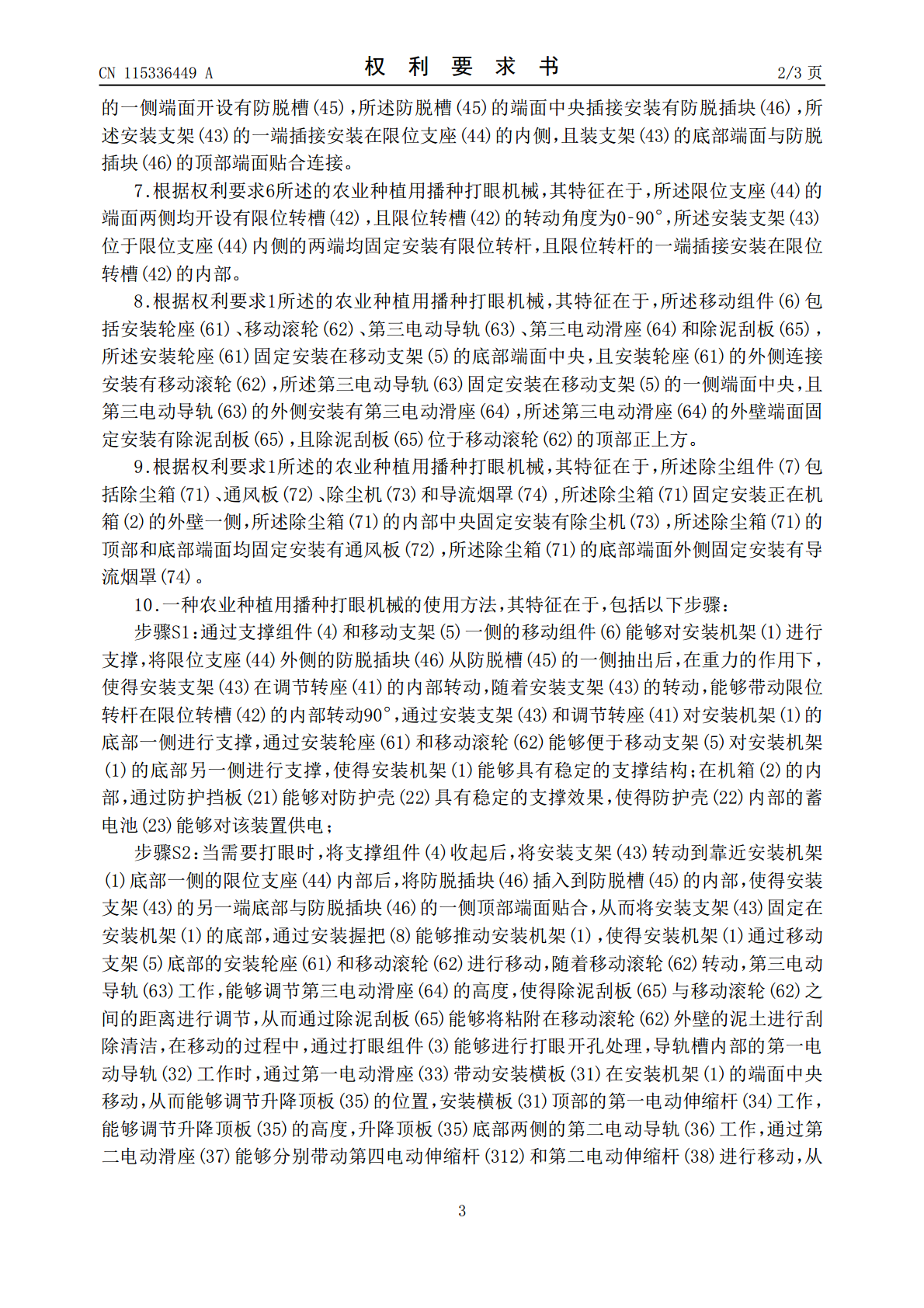

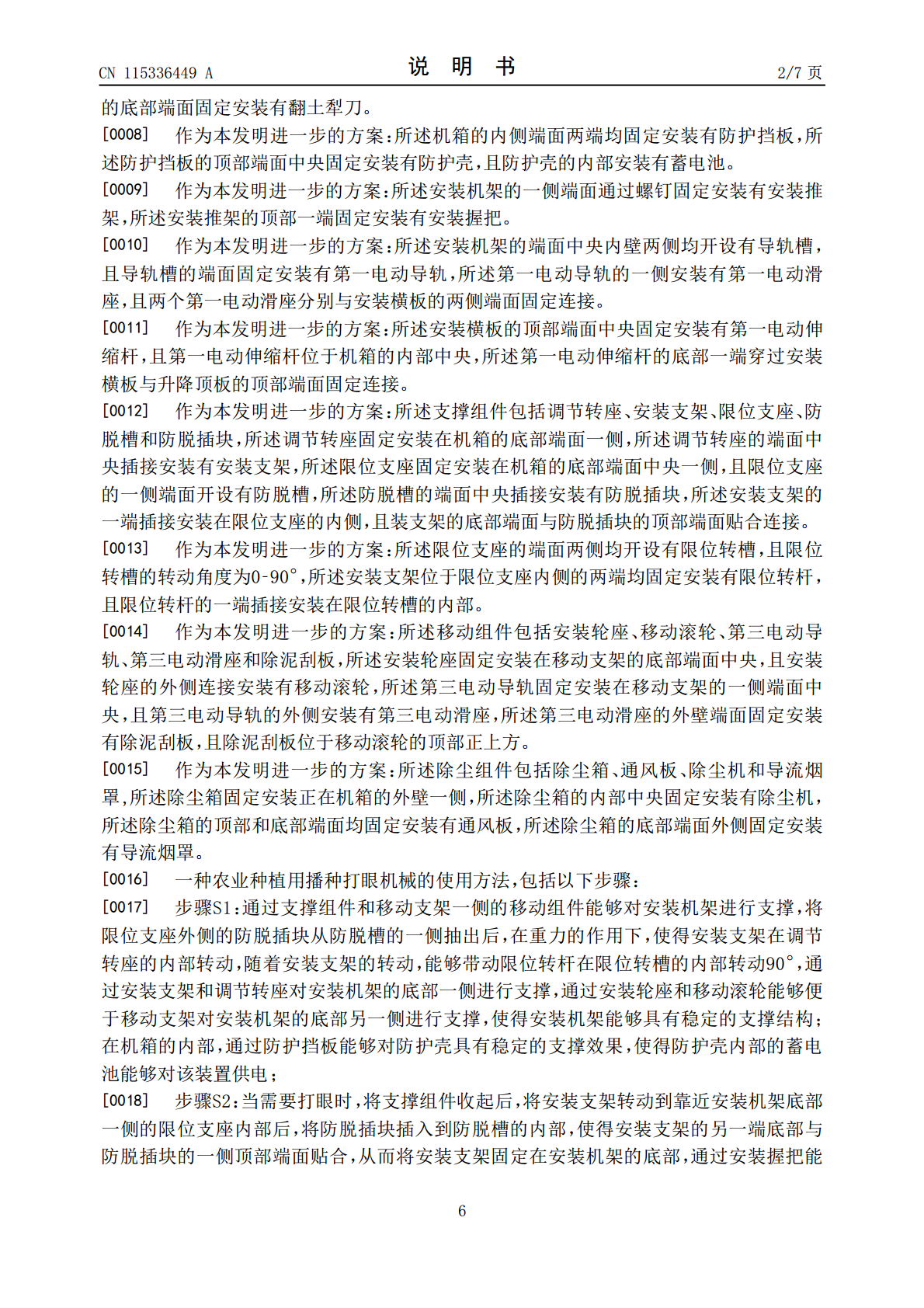

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115336449A(43)申请公布日2022.11.15(21)申请号202210888427.4(22)申请日2022.07.27(71)申请人新郑市农业机械技术推广中心地址451100河南省郑州市新郑市洧水路1号(72)发明人李宏松朱焕英宋君杰刘珂王全民冯艳(74)专利代理机构郑州汇鼎知识产权代理事务所(普通合伙)41218专利代理师侯喜立(51)Int.Cl.A01C5/04(2006.01)权利要求书3页说明书7页附图6页(54)发明名称一种农业种植用播种打眼机械及其使用方法(57)摘要本发明公开了一种农业种植用播种打眼机械及其使用方法，播种打眼机械，包括安装机架、机箱、打眼组件、支撑组件、移动支架、移动组件和除尘组件，所述安装机架的顶部端面固定安装有机箱，且机箱的底部贯穿安装机架与外界连通，所述机箱的底部下方设置有打眼组件，所述机箱的底部端面两侧均固定安装有支撑组件，所述机箱的底部端面另一侧均通过螺栓固定安装有移动支架，且移动支架的外侧设置有移动组件；本发明的播种打眼机械，结构简单，体积小巧；在使用时，能够具有良好的打眼开孔功能，在开孔的过程中，能够有效提高播种孔的结构稳定性；同时，通过先期犁土，能够便于后期播种后的覆土处理，提高覆土的方便性。CN115336449ACN115336449A权利要求书1/3页1.一种农业种植用播种打眼机械，其特征在于，包括安装机架(1)、机箱(2)、打眼组件(3)、支撑组件(4)、移动支架(5)、移动组件(6)和除尘组件(7)，所述安装机架(1)的顶部端面固定安装有机箱(2)，且机箱(2)的底部贯穿安装机架(1)与外界连通，所述机箱(2)的底部下方设置有打眼组件(3)，所述机箱(2)的底部端面两侧均固定安装有支撑组件(4)，所述机箱(2)的底部端面另一侧均通过螺栓固定安装有移动支架(5)，且移动支架(5)的外侧设置有移动组件(6)，所述机箱(2)的外壁一侧位于两个移动支架(5)的顶部正上方设置有除尘组件(7)；所述所述打眼组件(3)包括安装横板(31)、升降顶板(35)、第二电动导轨(36)、第二电动滑座(37)、第二电动伸缩杆(38)、打眼模具(39)、第三电动伸缩杆(310)、球状压块(311)、第四电动伸缩杆(312)、锥状压块(313)、犁土顶架(314)、第五电动伸缩杆(315)和翻土犁刀(316)，所述安装横板(31)插接安装在安装机架(1)的端面中央，且安装横板(31)的底部正下方设置有升降顶板(35)，所述升降顶板(35)的底部两侧分别固定安装有第二电动导轨(36)，所述第二电动导轨(36)的底部一端安装有第二电动滑座(37)，且两个第二电动滑座(37)的底部端面分别固定安装有第二电动伸缩杆(38)和第四电动伸缩杆(312)，所述第二电动伸缩杆(38)的底部端面固定安装有打眼模具(39)，所述打眼模具(39)由锥形体和半球形体结构组成，且半球形体设置在锥形体的底部端面中央，所述第四电动伸缩杆(312)的底部端面固定安装有锥状压块(313)，所述升降顶板(35)的底部端面中央固定安装有第三电动伸缩杆(310)，且第三电动伸缩杆(310)的底部端面固定安装有球状压块(311)，所述犁土顶架(314)固定安装在安装机架(1)的端面中央另一侧，且犁土顶架(314)位于第二电动伸缩杆(38)的外侧，所述犁土顶架(314)的底部端面中央固定安装有第五电动伸缩杆(315)，且第五电动伸缩杆(315)的底部端面固定安装有翻土犁刀(316)。2.根据权利要求1所述的农业种植用播种打眼机械，其特征在于，所述机箱(2)的内侧端面两端均固定安装有防护挡板(21)，所述防护挡板(21)的顶部端面中央固定安装有防护壳(22)，且防护壳(22)的内部安装有蓄电池(23)。3.根据权利要求1所述的农业种植用播种打眼机械，其特征在于，所述安装机架(1)的一侧端面通过螺钉固定安装有安装推架，所述安装推架的顶部一端固定安装有安装握把(8)。4.根据权利要求1所述的农业种植用播种打眼机械，其特征在于，所述安装机架(1)的端面中央内壁两侧均开设有导轨槽，且导轨槽的端面固定安装有第一电动导轨(32)，所述第一电动导轨(32)的一侧安装有第一电动滑座(33)，且两个第一电动滑座(33)分别与安装横板(31)的两侧端面固定连接。5.根据权利要求1所述的农业种植用播种打眼机械，其特征在于，所述安装横板(31)的顶部端面中央固定安装有第一电动伸缩杆(34)，且第一电动伸缩杆(34)位于机箱(2)的内部中央，所述第一电动伸缩杆(34)的底部一端穿过安装横板(31)与升降顶板(35)的顶部端面固定连接。6.根据权利要求1所述的农业种植用播种打眼机械，其特征在
