一种用于水肥灌溉系统的自动恒压方法.pdf

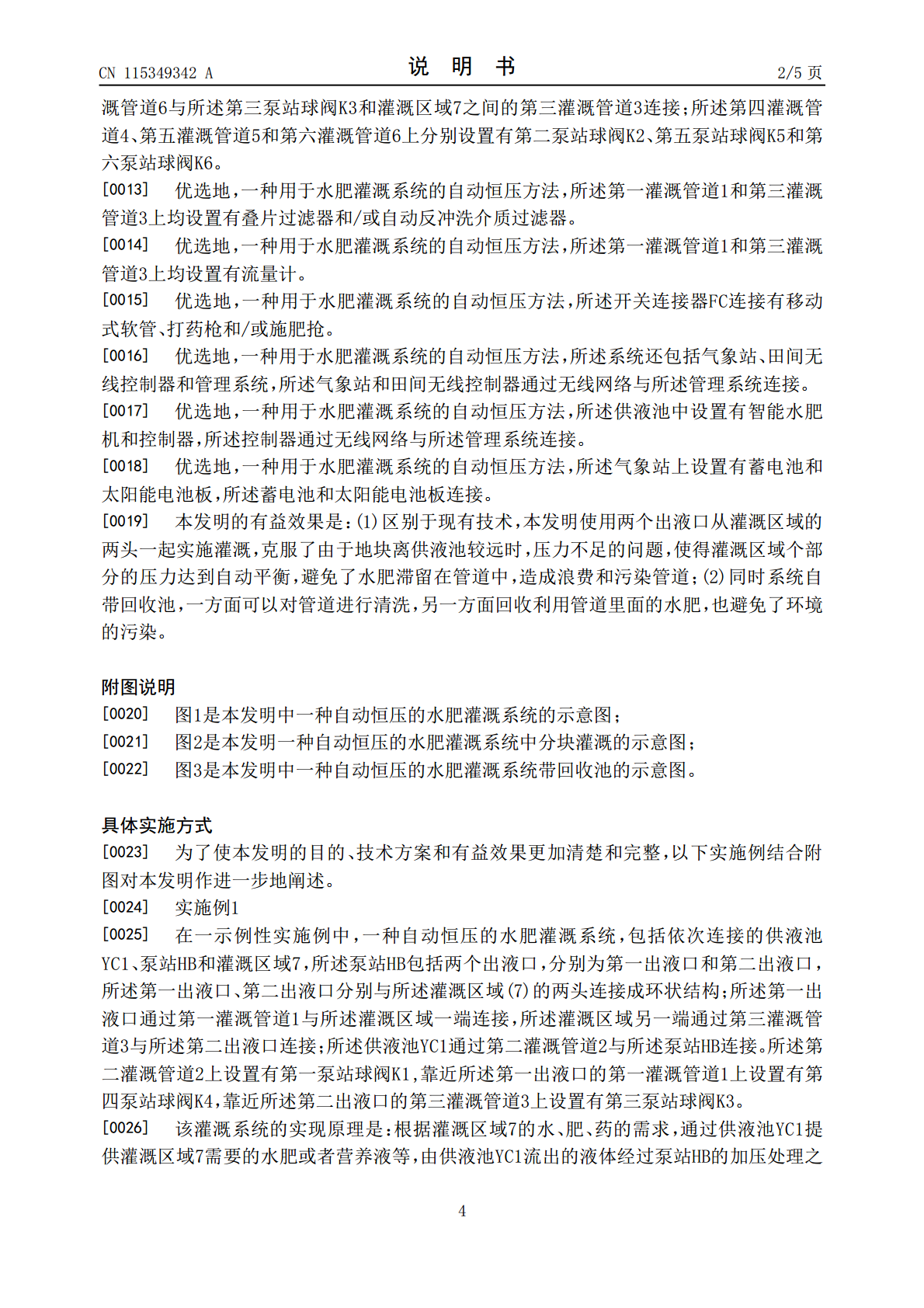

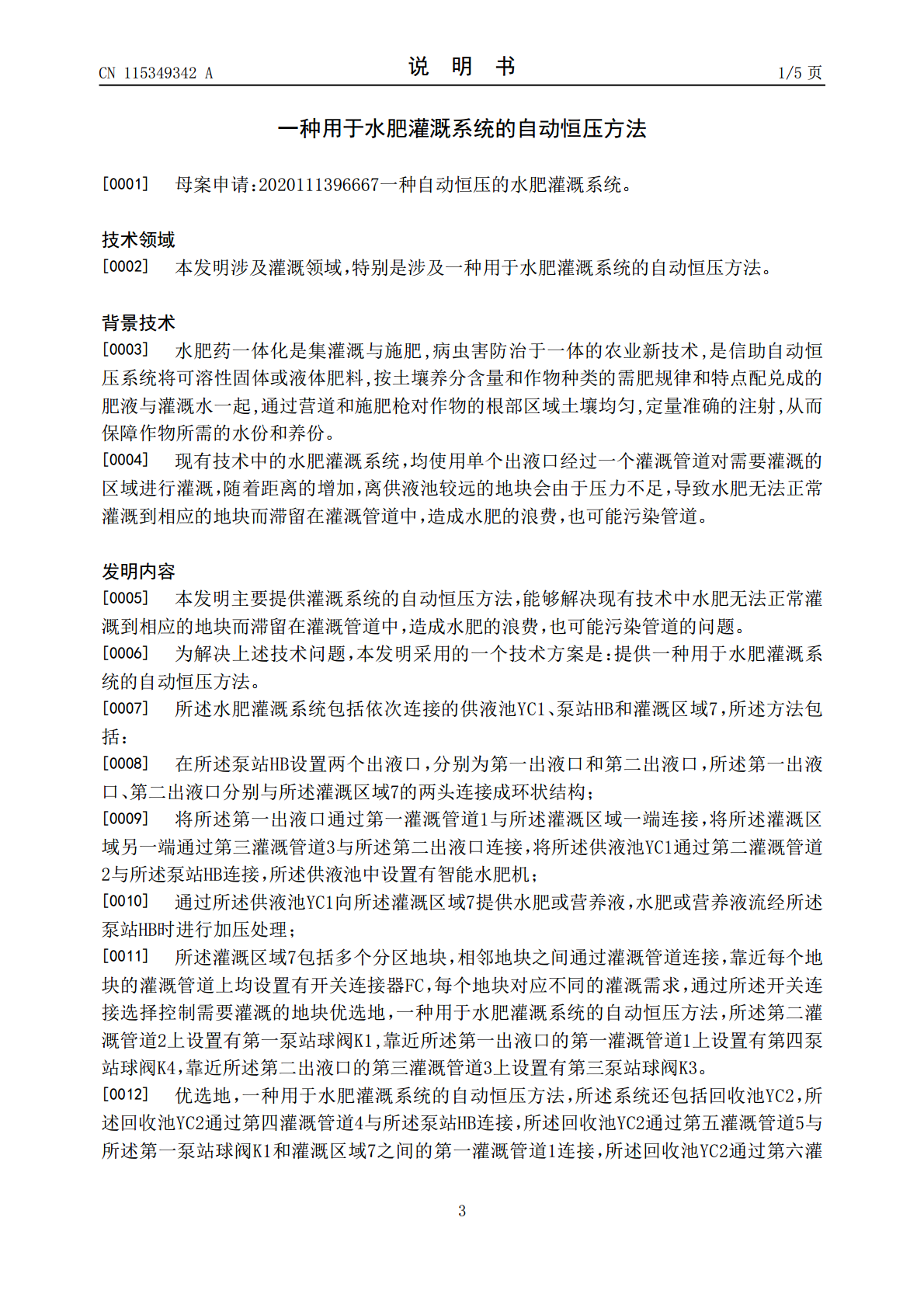

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115349342A(43)申请公布日2022.11.18(21)申请号202210968514.0A01M7/00(2006.01)(22)申请日2020.10.22(62)分案原申请数据202011139666.72020.10.22(71)申请人四川省天知椒子生态农业有限公司地址646108四川省泸州市泸县牛滩镇新林村一社(72)发明人龙国才(74)专利代理机构成都华风专利事务所(普通合伙)51223专利代理师张巨箭(51)Int.Cl.A01C23/04(2006.01)A01C23/00(2006.01)A01G25/16(2006.01)权利要求书1页说明书5页附图3页(54)发明名称一种用于水肥灌溉系统的自动恒压方法(57)摘要本发明公开了一种用于水肥灌溉系统的自动恒压方法，系统包括依次连接的供液池、泵站和灌溉区域，所述泵站包括两个出液口，分别为第一出液口和第二出液口，所述第一出液口、第二出液口分别与所述灌溉区域的两头连接成环状结构；所述系统还包括回收池。本灌溉系统使用两个出液口从灌溉区域的两头一起实施灌溉，克服了由于地块离供液池较远时，压力不足的问题，使得灌溉区域个部分的压力达到自动平衡，避免了水肥的浪费，同时系统自带回收池，一方面可以对管道进行清洗，另一方面回收利用管道里面的水肥，也避免了环境的污染,同时两个出液口一起供水肥，可使用小孔径的管道，节约成本。CN115349342ACN115349342A权利要求书1/1页1.一种用于水肥灌溉系统的自动恒压方法，所述水肥灌溉系统包括依次连接的供液池YC1、泵站HB和灌溉区域(7)，其特征在于，所述方法包括：在所述泵站HB设置两个出液口，分别为第一出液口和第二出液口，所述第一出液口、第二出液口分别与所述灌溉区域(7)的两头连接成环状结构；将所述第一出液口通过第一灌溉管道(1)与所述灌溉区域一端连接，将所述灌溉区域另一端通过第三灌溉管道(3)与所述第二出液口连接，将所述供液池YC1通过第二灌溉管道(2)与所述泵站HB连接，所述供液池中设置有智能水肥机；通过所述供液池YC1向所述灌溉区域(7)提供水肥或营养液，水肥或营养液流经所述泵站HB时进行加压处理；所述灌溉区域(7)包括多个分区地块，相邻地块之间通过灌溉管道连接，靠近每个地块的灌溉管道上均设置有开关连接器FC，每个地块对应不同的灌溉需求，通过所述开关连接选择控制需要灌溉的地块。2.根据权利要求1所述一种用于水肥灌溉系统的自动恒压方法，其特征在于：所述第二灌溉管道(2)上设置有第一泵站球阀K1,靠近所述第一出液口的第一灌溉管道(1)上设置有第四泵站球阀K4，靠近所述第二出液口的第三灌溉管道(3)上设置有第三泵站球阀K3。3.根据权利要求2所述一种用于水肥灌溉系统的自动恒压方法，其特征在于：所述系统还包括回收池YC2，所述回收池YC2通过第四灌溉管道(4)与所述泵站HB连接，所述回收池YC2通过第五灌溉管道(5)与所述第一泵站球阀K1和灌溉区域(7)之间的第一灌溉管道(1)连接，所述回收池YC2通过第六灌溉管道(6)与所述第三泵站球阀K3和灌溉区域(7)之间的第三灌溉管道(3)连接；所述第四灌溉管道(4)、第五灌溉管道(5)和第六灌溉管道(6)上分别设置有第二泵站球阀K2、第五泵站球阀K5和第六泵站球阀K6。4.根据权利要求1所述一种用于水肥灌溉系统的自动恒压方法，其特征在于：所述第一灌溉管道(1)和第三灌溉管道(3)上均设置有叠片过滤器和/或自动反冲洗介质过滤器。5.根据权利要求1所述一种用于水肥灌溉系统的自动恒压方法，其特征在于：所述第一灌溉管道(1)和第三灌溉管道(3)上均设置有流量计。6.根据权利要求1所述一种用于水肥灌溉系统的自动恒压方法，其特征在于：所述开关连接器FC连接有移动式软管、打药枪和/或施肥抢。7.根据权利要求1所述一种用于水肥灌溉系统的自动恒压方法，其特征在于：所述系统还包括气象站、田间无线控制器和管理系统，所述气象站和田间无线控制器通过无线网络与所述管理系统连接。8.根据权利要求7所述一种用于水肥灌溉系统的自动恒压方法，其特征在于：所述供液池中还设置有控制器，所述控制器通过无线网络与所述管理系统连接。9.根据权利要求7所述一种用于水肥灌溉系统的自动恒压方法，其特征在于：所述气象站上设置有蓄电池和太阳能电池板，所述蓄电池和太阳能电池板连接。2CN115349342A说明书1/5页一种用于水肥灌溉系统的自动恒压方法[0001]母案申请：2020111396667一种自动恒压的水肥灌溉系统。技术领域[0002]本发明涉及灌溉领域，特别是涉及一种用于水肥灌溉系统的自动恒压方法。背景技术[0003]水肥药一体化是集灌溉与施肥,病虫害防治于
