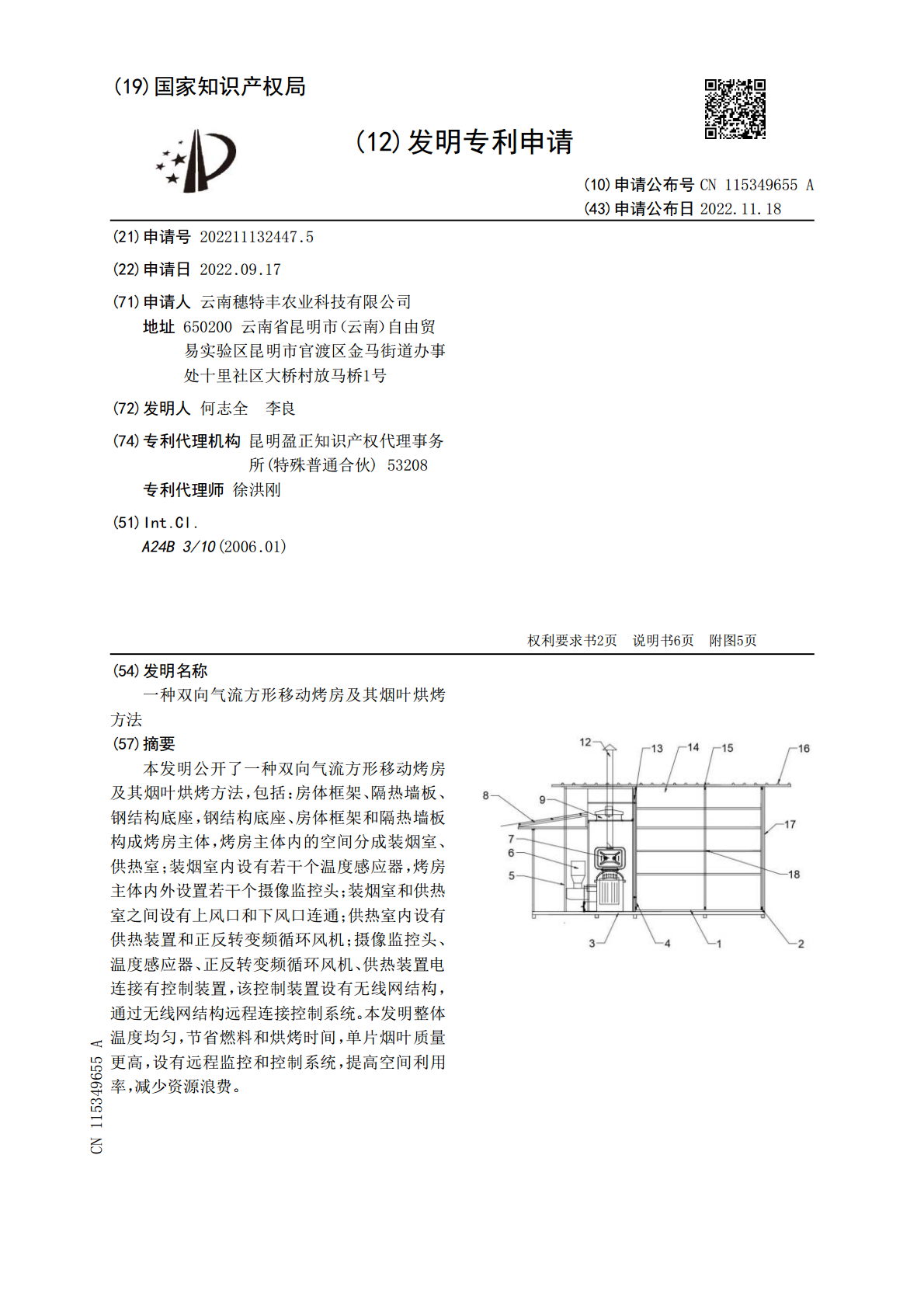

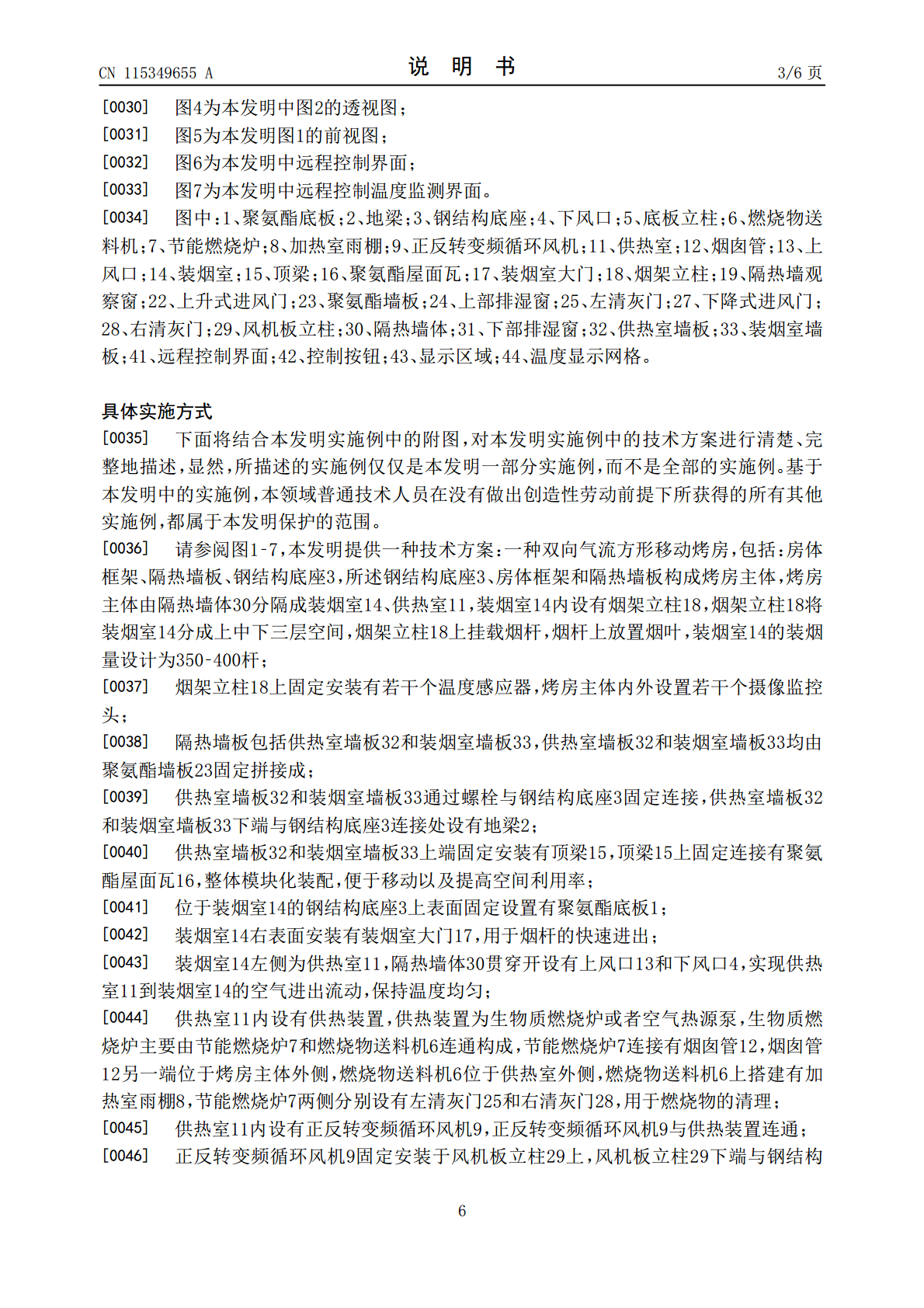

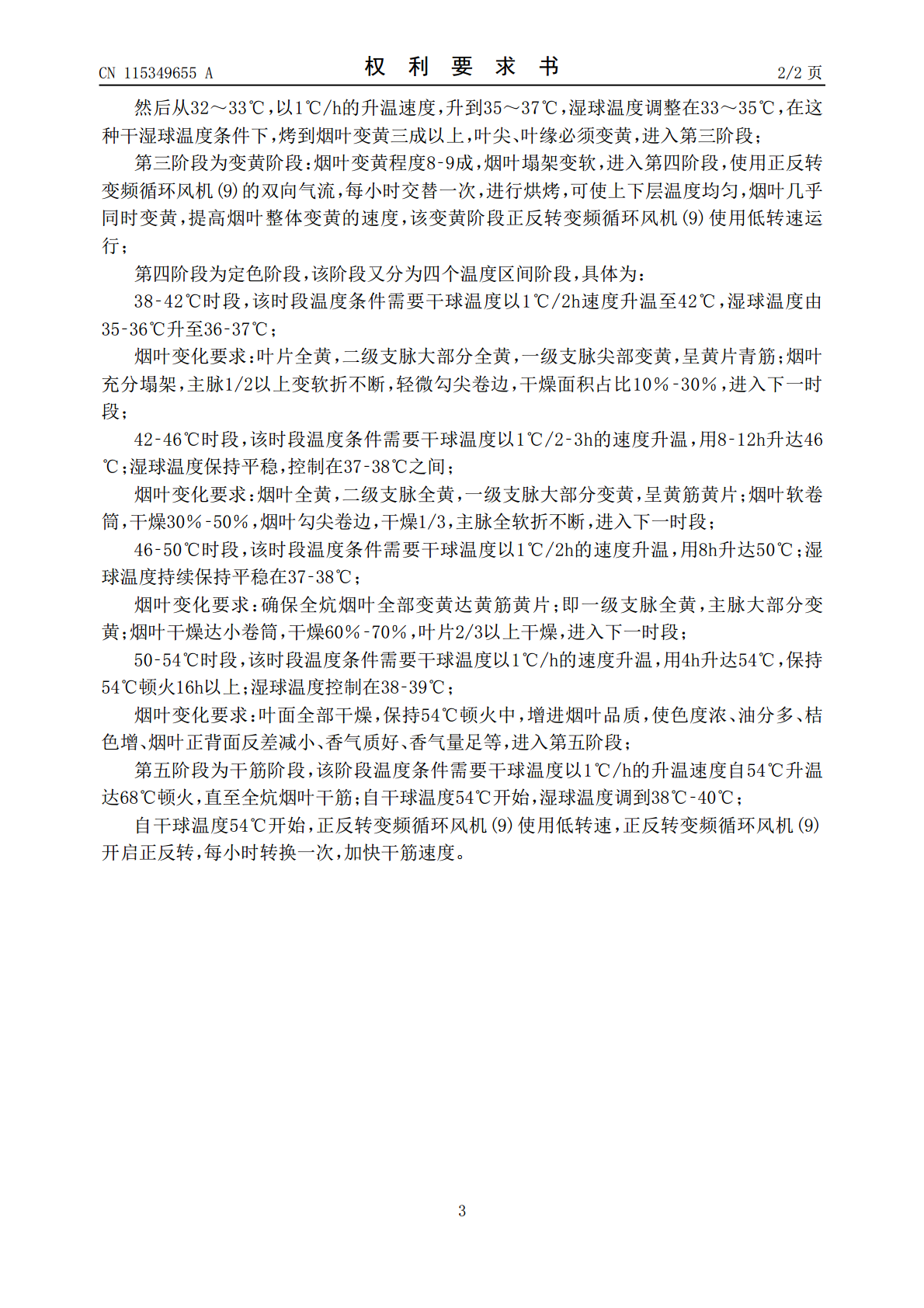

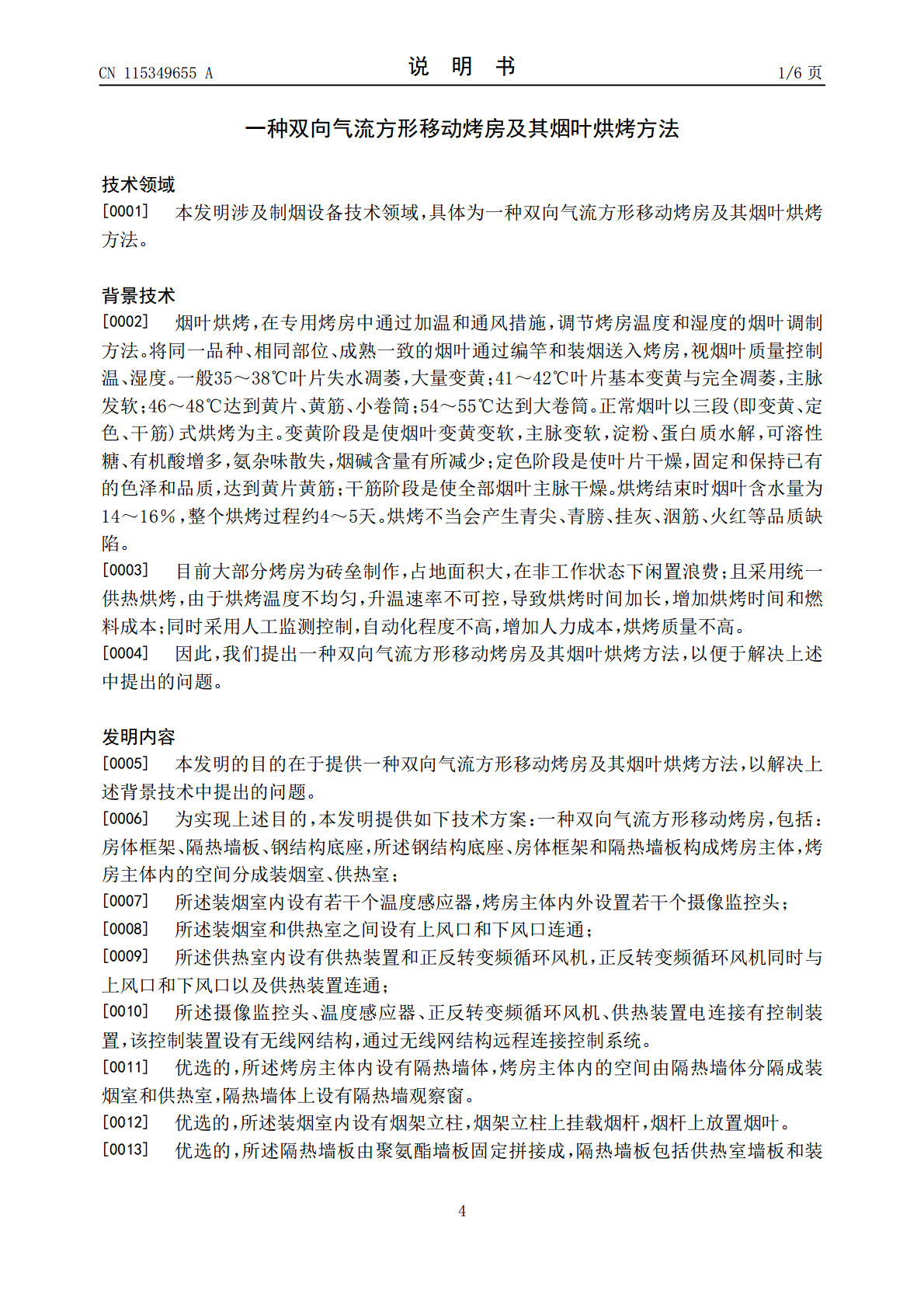

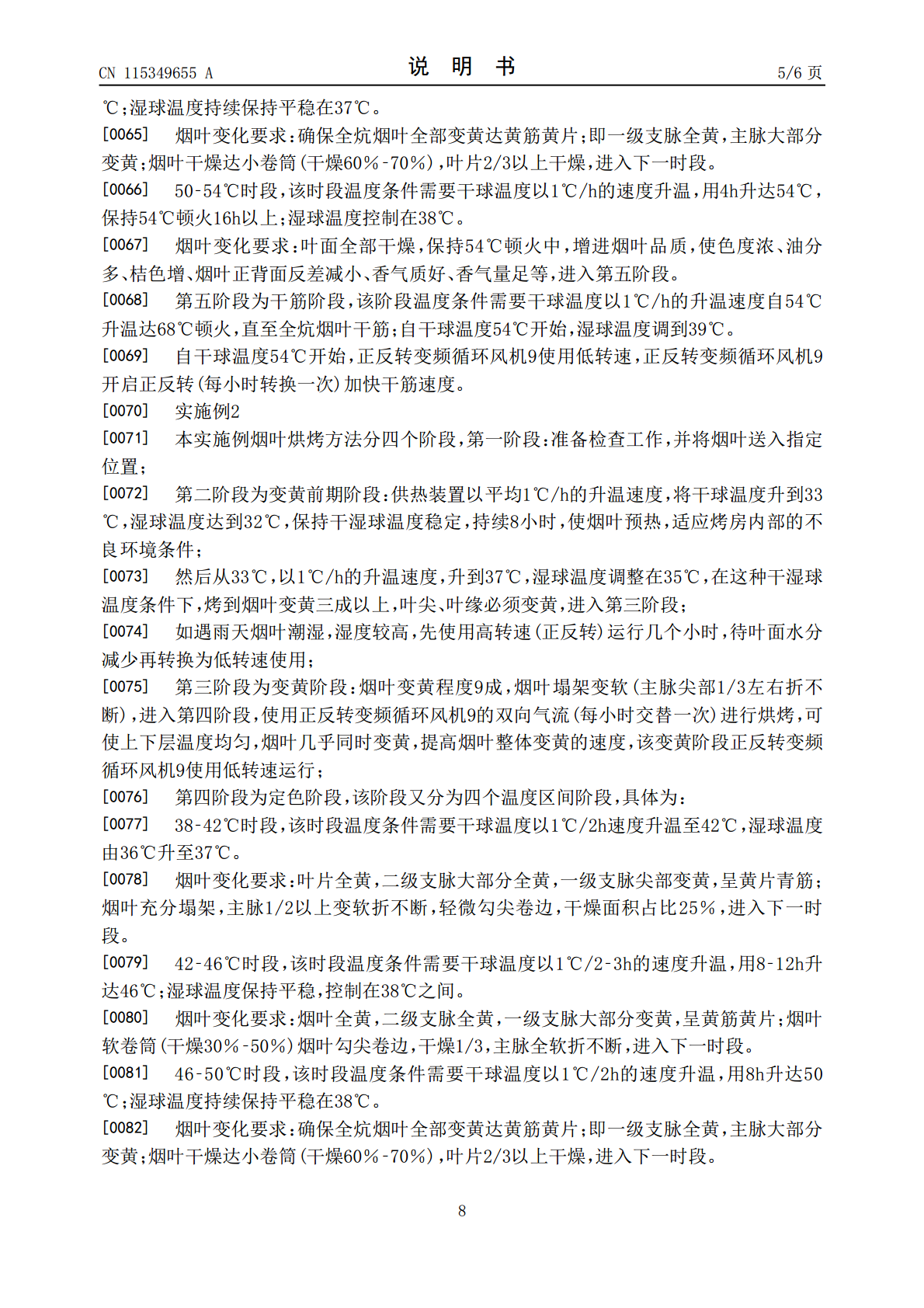

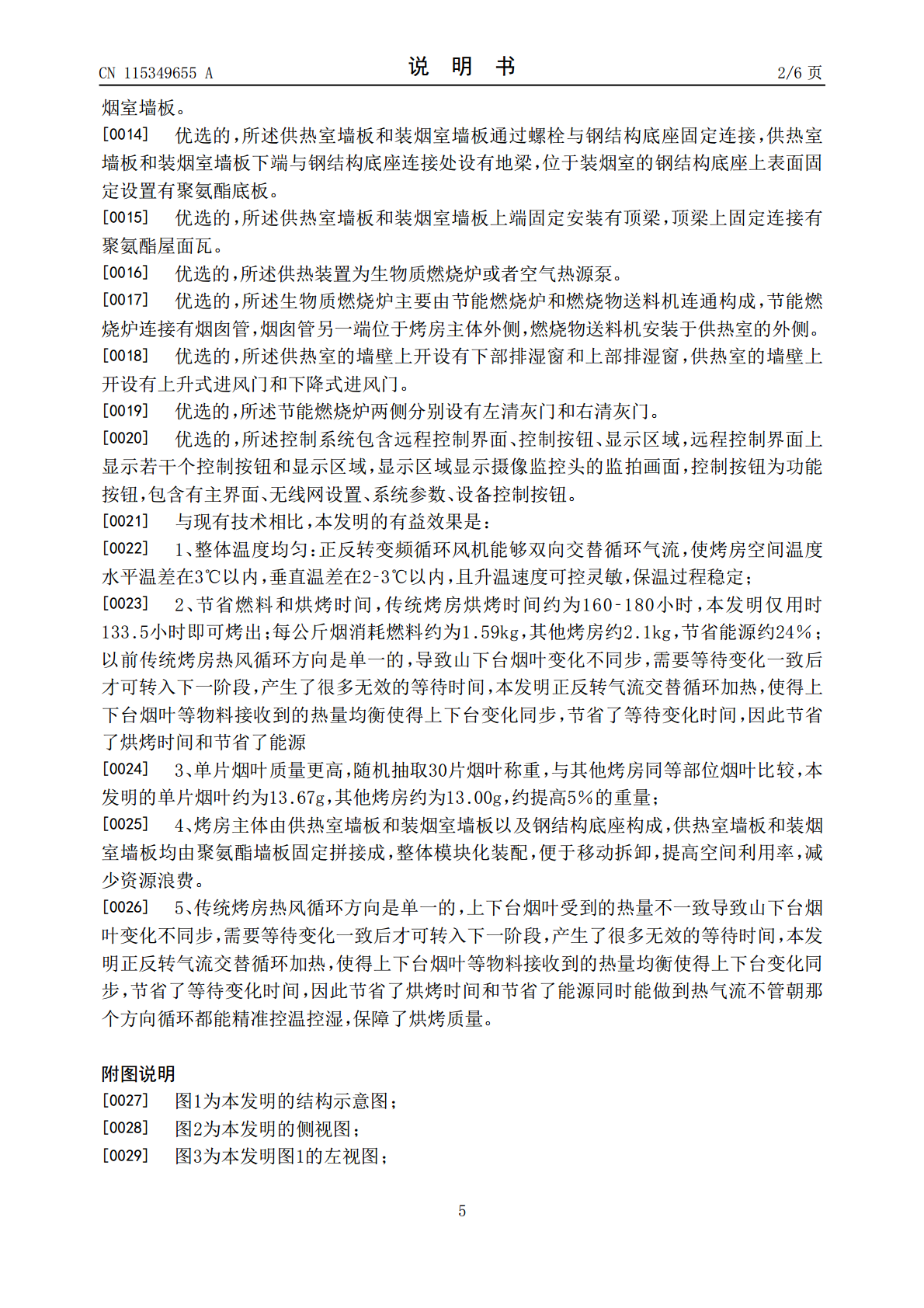

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115349655A(43)申请公布日2022.11.18(21)申请号202211132447.5(22)申请日2022.09.17(71)申请人云南穗特丰农业科技有限公司地址650200云南省昆明市（云南）自由贸易实验区昆明市官渡区金马街道办事处十里社区大桥村放马桥1号(72)发明人何志全李良(74)专利代理机构昆明盈正知识产权代理事务所(特殊普通合伙)53208专利代理师徐洪刚(51)Int.Cl.A24B3/10(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种双向气流方形移动烤房及其烟叶烘烤方法(57)摘要本发明公开了一种双向气流方形移动烤房及其烟叶烘烤方法，包括：房体框架、隔热墙板、钢结构底座，钢结构底座、房体框架和隔热墙板构成烤房主体，烤房主体内的空间分成装烟室、供热室；装烟室内设有若干个温度感应器，烤房主体内外设置若干个摄像监控头；装烟室和供热室之间设有上风口和下风口连通；供热室内设有供热装置和正反转变频循环风机；摄像监控头、温度感应器、正反转变频循环风机、供热装置电连接有控制装置，该控制装置设有无线网结构，通过无线网结构远程连接控制系统。本发明整体温度均匀，节省燃料和烘烤时间，单片烟叶质量更高，设有远程监控和控制系统，提高空间利用率，减少资源浪费。CN115349655ACN115349655A权利要求书1/2页1.一种双向气流方形移动烤房，包括：房体框架、隔热墙板、钢结构底座(3)，所述钢结构底座(3)、房体框架和隔热墙板构成烤房主体，其特征在于：烤房主体内的空间分成装烟室(14)、供热室(11)；所述装烟室(14)内设有若干个温度感应器，烤房主体内外设置若干个摄像监控头；所述装烟室(14)和供热室(11)之间设有上风口(13)和下风口(4)连通；所述供热室(11)内设有供热装置和正反转变频循环风机(9)，正反转变频循环风机(9)同时与上风口(13)和下风口(4)以及供热装置连通；所述摄像监控头、温度感应器、正反转变频循环风机(9)、供热装置电连接有控制装置，该控制装置设有无线网结构，通过无线网结构远程连接控制系统；所述烤房主体内设有隔热墙体(30)，烤房主体内的空间由隔热墙体(30)分隔成装烟室(14)和供热室(11)，隔热墙体(30)上设有隔热墙观察窗(19)；所述装烟室(14)内设有烟架立柱(18)，烟架立柱(18)上挂载烟杆，烟杆上放置烟叶；所述隔热墙板由聚氨酯墙板(23)固定拼接成，隔热墙板包括供热室墙板(32)和装烟室墙板(33)；所述供热室墙板(32)和装烟室墙板(33)通过螺栓与钢结构底座(3)固定连接，供热室墙板(32)和装烟室墙板(33)下端与钢结构底座(3)连接处设有地梁(2)，位于装烟室(14)的钢结构底座(3)上表面固定设置有聚氨酯底板(1)；所述供热室墙板(32)和装烟室墙板(33)上端固定安装有顶梁(15)，顶梁(15)上固定连接有聚氨酯屋面瓦(16)。2.根据权利要求1所述的一种双向气流方形移动烤房，其特征在于，所述供热装置为生物质燃烧炉或者空气热源泵。3.根据权利要求2所述的一种双向气流方形移动烤房，其特征在于，所述生物质燃烧炉主要由节能燃烧炉(7)和燃烧物送料机(6)连通构成，节能燃烧炉(7)连接有烟囱管(12)，烟囱管(12)另一端位于烤房主体外侧，燃烧物送料机(6)安装于供热室(11)的外侧。4.根据权利要求3所述的一种双向气流方形移动烤房，其特征在于，所述节能燃烧炉(7)两侧分别设有左清灰门(25)和右清灰门(28)。5.根据权利要求4所述的一种双向气流方形移动烤房，其特征在于，所述供热室(11)的墙壁上开设有下部排湿窗(31)和上部排湿窗(24)，供热室(11)的墙壁上开设有上升式进风门(22)和下降式进风门(27)。6.根据权利要求1所述的一种双向气流方形移动烤房，其特征在于，所述控制系统包含远程控制界面(41)、控制按钮(42)、显示区域(43)，远程控制界面(41)上显示若干个控制按钮(42)和显示区域(43)，显示区域(43)显示摄像监控头的监拍画面，控制按钮(42)为功能按钮，包含有主界面、无线网设置、系统参数、设备控制按钮。7.一种根据权利要求1‑6任意一项所述的双向气流方形移动烤房的烟叶烘烤方法，其特征在于，所述烟叶烘烤方法分为四个阶段；第一阶段：准备检查工作，并将烟叶送入指定位置；第二阶段为变黄前期阶段：供热装置以平均1℃/h的升温速度，将干球温度升到32～33℃，湿球温度达到30～32℃，保持干湿球温度稳定，持续5～8小时，使烟叶预热，适应烤房内部的不良环境条件；2CN115349655A权利要求书2/2页然后从32～33℃，以1℃/h的升温速度，升到35～37℃
