一种一水硫酸镁的生产方法.pdf

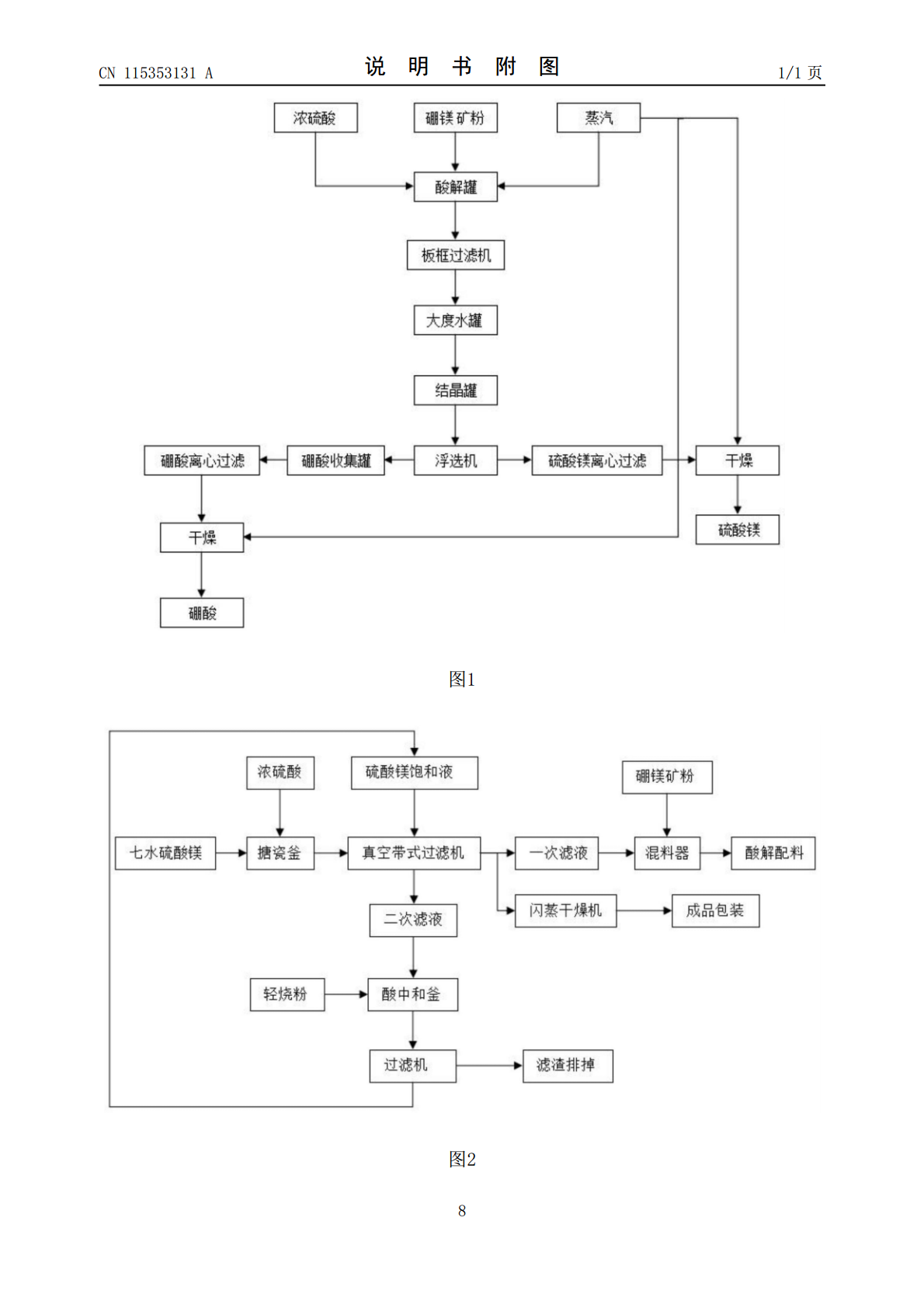

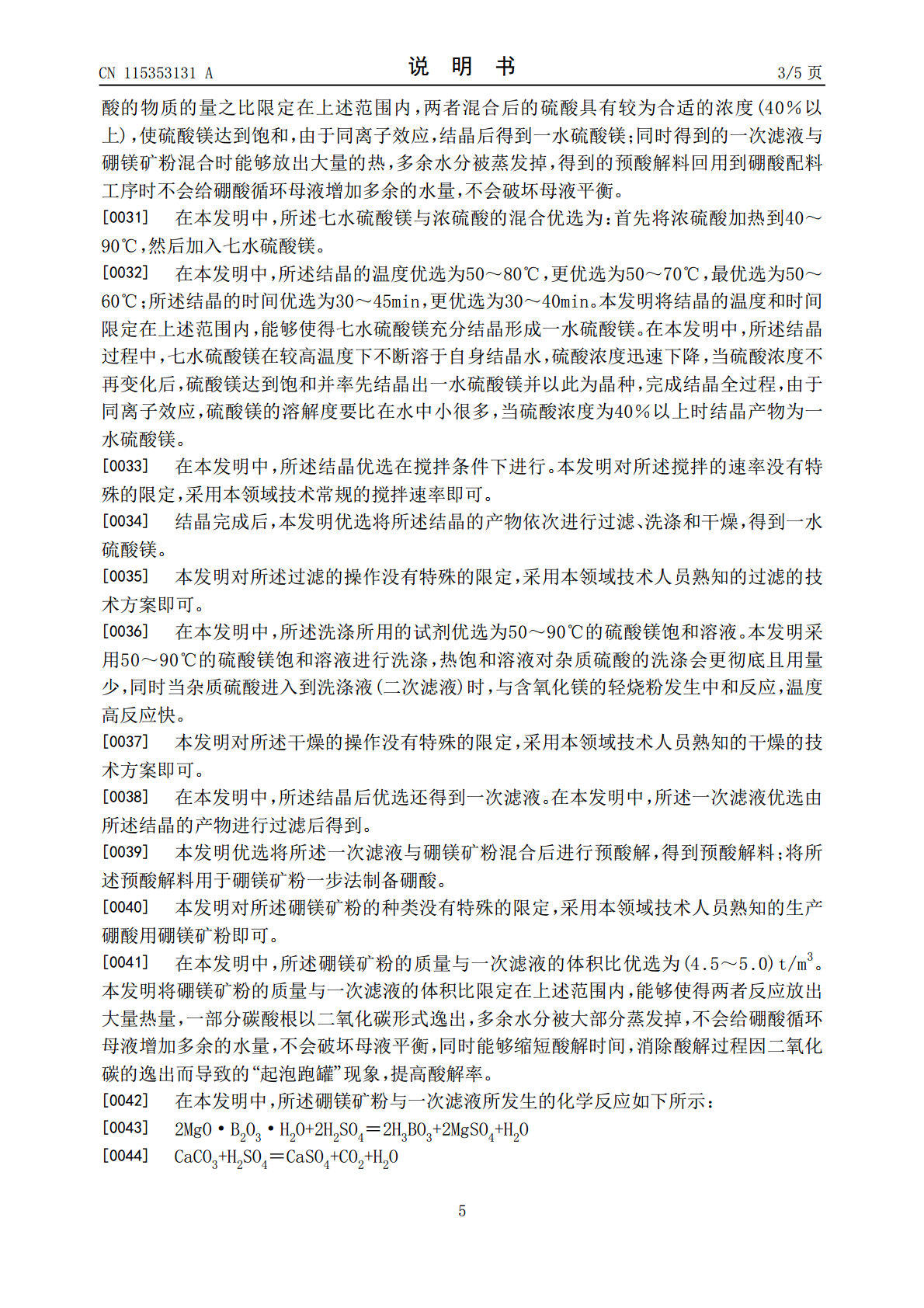

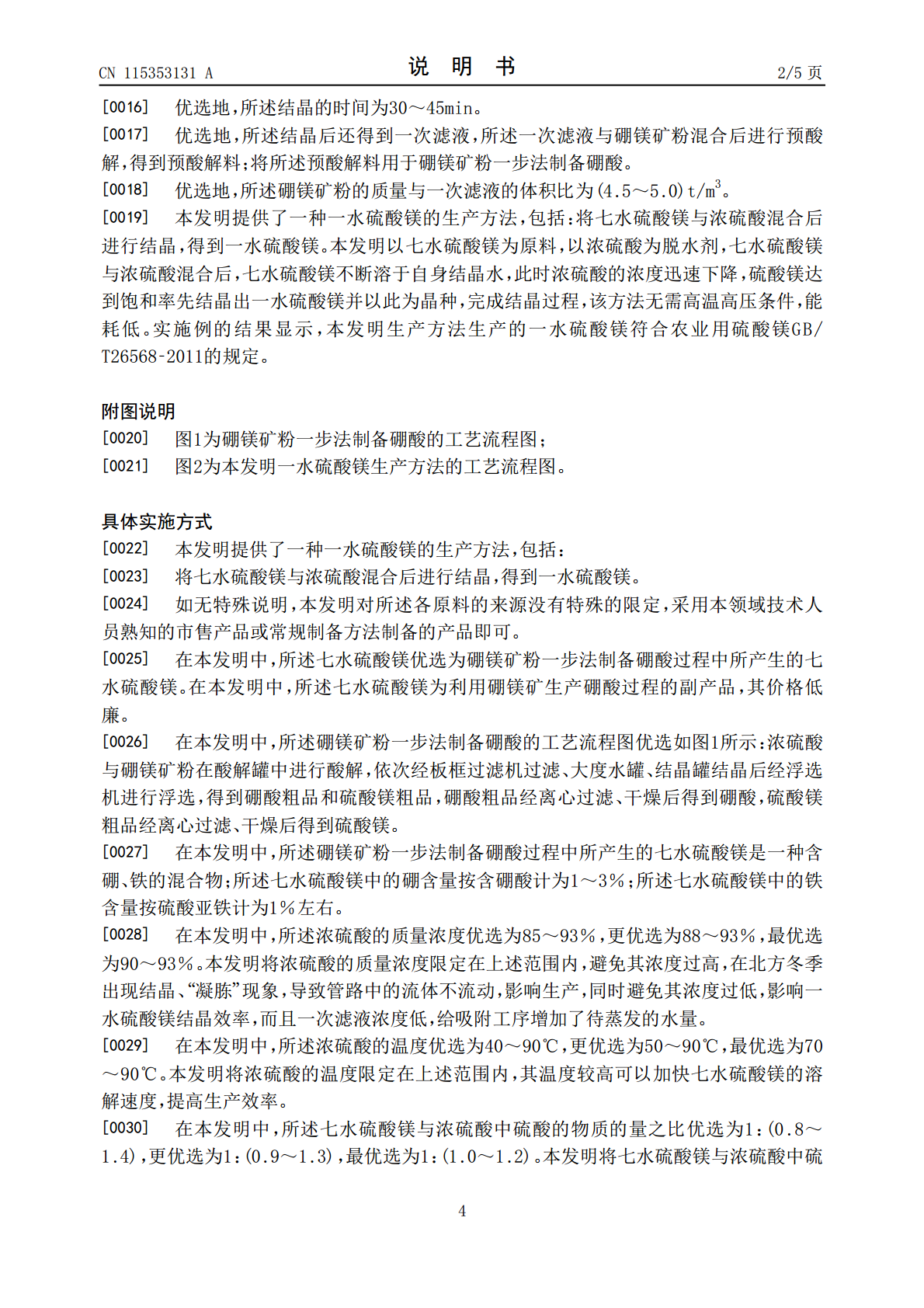

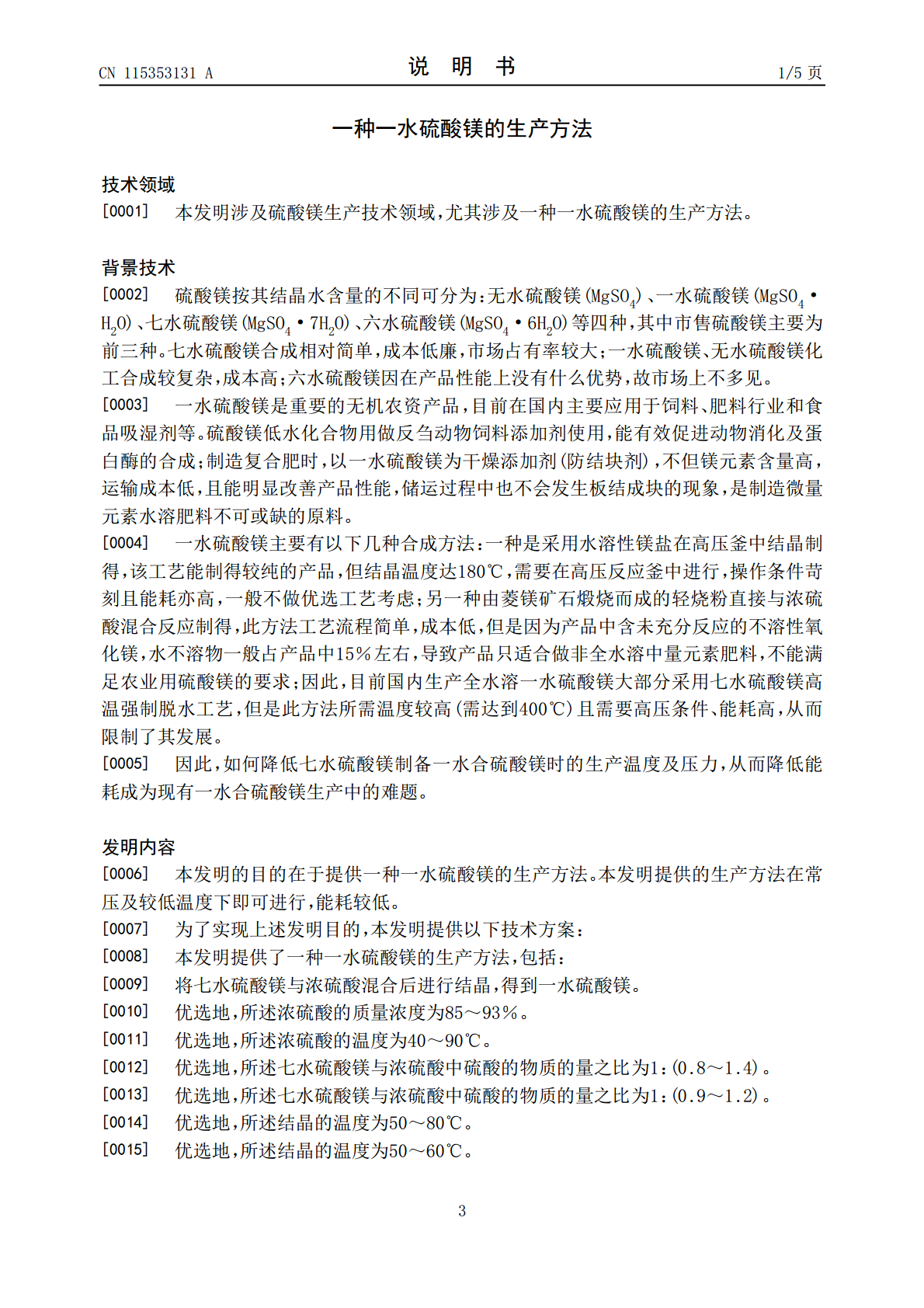

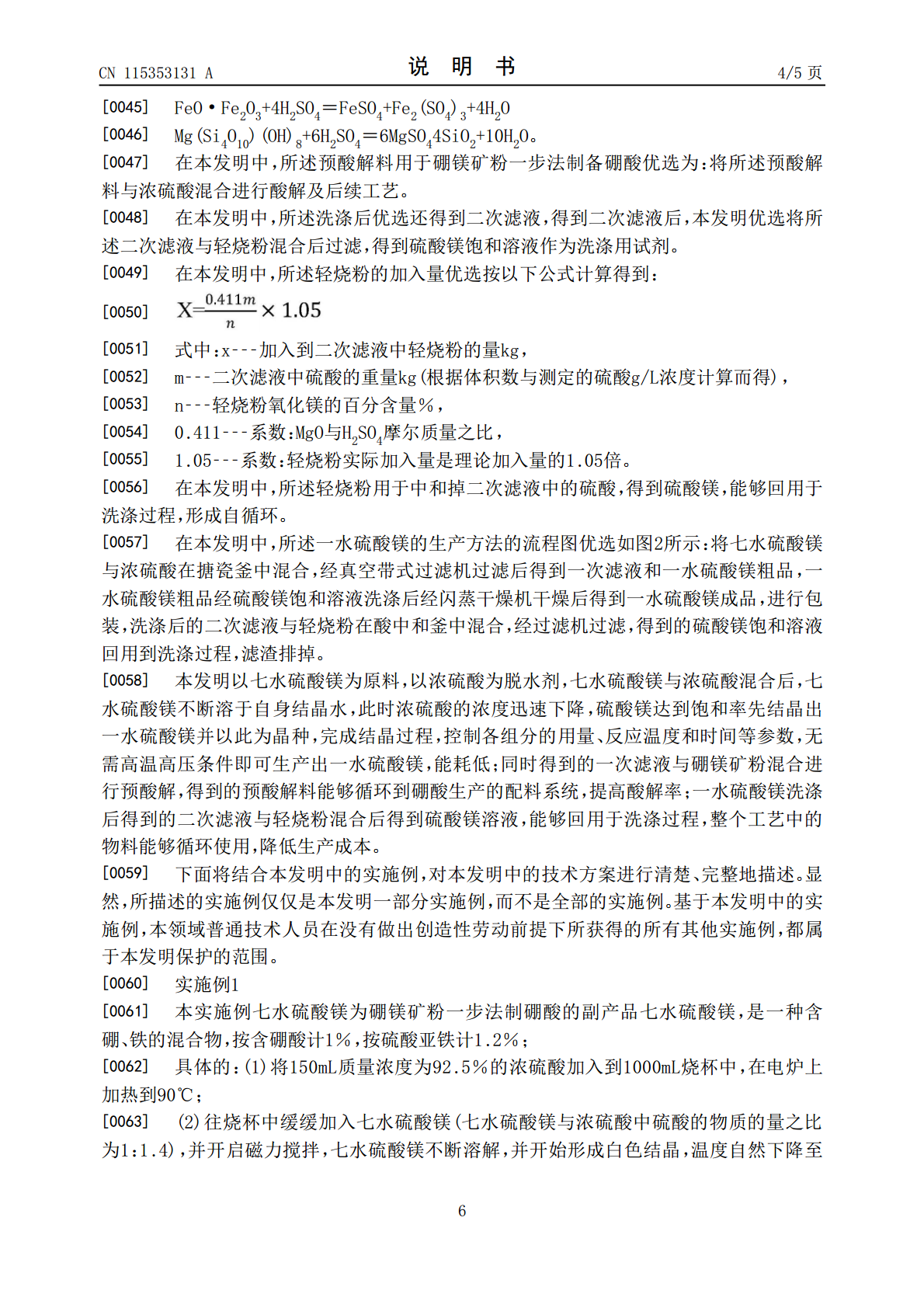

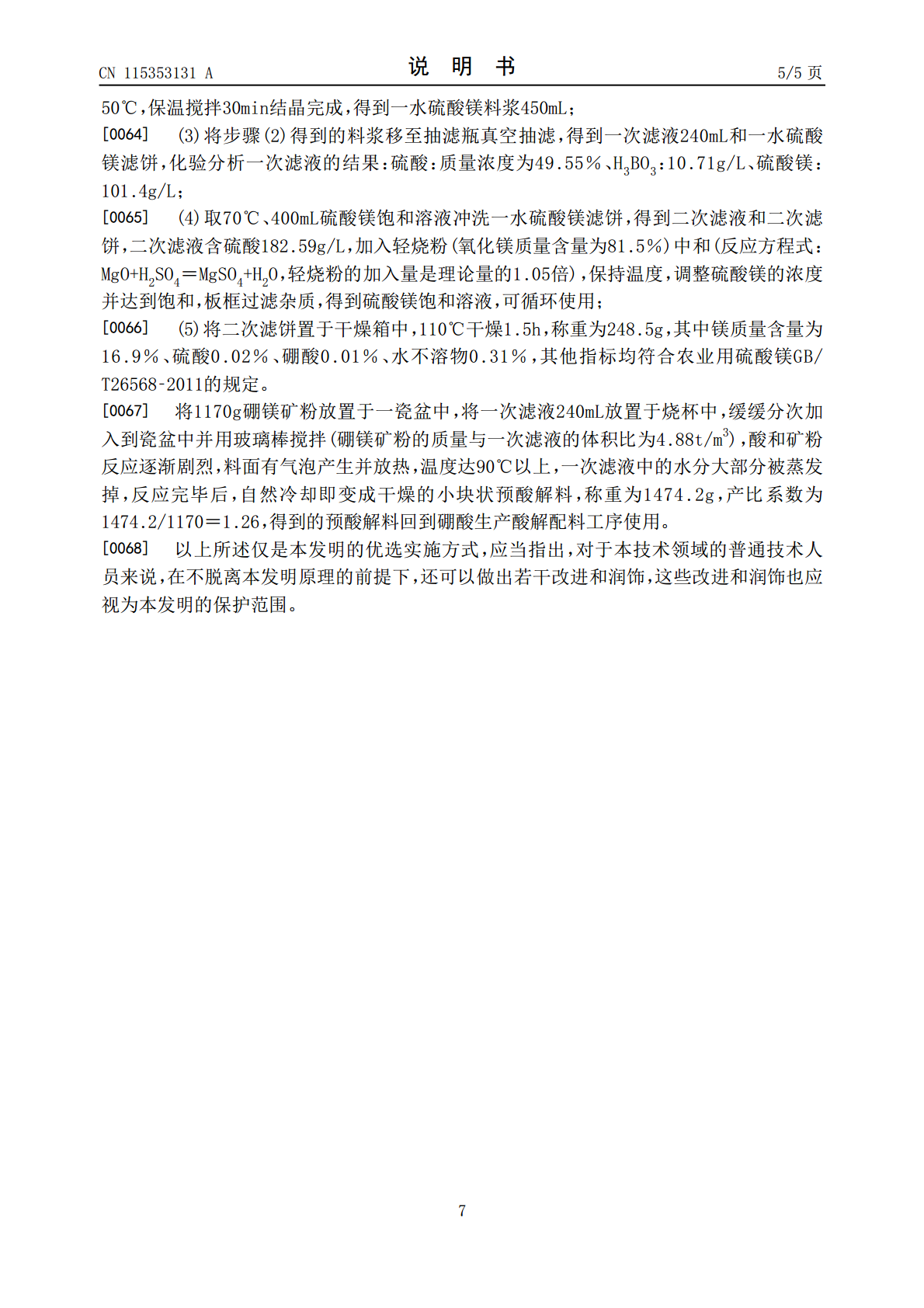

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115353131A(43)申请公布日2022.11.18(21)申请号202211141629.9(22)申请日2022.09.20(66)本国优先权数据202211112762.12022.09.14CN(71)申请人丹东金辽化工有限公司地址118000辽宁省丹东市宽甸满族自治县宽甸镇鹤大路（第22栋）(72)发明人刘金友刘子豪(74)专利代理机构北京高沃律师事务所11569专利代理师黄明光(51)Int.Cl.C01F5/40(2006.01)C01B35/10(2006.01)权利要求书1页说明书5页附图1页(54)发明名称一种一水硫酸镁的生产方法(57)摘要本发明提供了一种一水硫酸镁的生产方法，属于硫酸镁生产技术领域，包括：将七水硫酸镁与浓硫酸混合后进行结晶，得到一水硫酸镁。本发明以七水硫酸镁为原料，以浓硫酸为脱水剂，七水硫酸镁与浓硫酸混合后，七水硫酸镁不断溶于自身结晶水，此时浓硫酸的浓度迅速下降，硫酸镁达到饱和率先结晶出一水硫酸镁并以此为晶种，完成结晶过程，该方法无需高温高压条件，能耗低。实施例的结果显示，本发明生产方法生产的一水硫酸镁符合农业用硫酸镁GB/T26568‑2011的规定。CN115353131ACN115353131A权利要求书1/1页1.一种一水硫酸镁的生产方法，包括：将七水硫酸镁与浓硫酸混合后进行结晶，得到一水硫酸镁。2.根据权利要求1所述的生产方法，其特征在于，所述浓硫酸的质量浓度为85～93％。3.根据权利要求1所述的生产方法，其特征在于，所述浓硫酸的温度为40～90℃。4.根据权利要求1所述的生产方法，其特征在于，所述七水硫酸镁与浓硫酸中硫酸的物质的量之比为1：(0.8～1.4)。5.根据权利要求4所述的生产方法，其特征在于，所述七水硫酸镁与浓硫酸中硫酸的物质的量之比为1：(0.9～1.2)。6.根据权利要求1所述的生产方法，其特征在于，所述结晶的温度为50～80℃。7.根据权利要求6所述的生产方法，其特征在于，所述结晶的温度为50～60℃。8.根据权利要求1或6所述的生产方法，其特征在于，所述结晶的时间为30～45min。9.根据权利要求1所述的生产方法，其特征在于，所述结晶后还得到一次滤液，所述一次滤液与硼镁矿粉混合后进行预酸解，得到预酸解料；将所述预酸解料用于硼镁矿粉一步法制备硼酸。10.根据权利要求9所述的生产方法，其特征在于，所述硼镁矿粉的质量与一次滤液的体积比为(4.5～5.0)t/m3。2CN115353131A说明书1/5页一种一水硫酸镁的生产方法技术领域[0001]本发明涉及硫酸镁生产技术领域，尤其涉及一种一水硫酸镁的生产方法。背景技术[0002]硫酸镁按其结晶水含量的不同可分为：无水硫酸镁(MgSO4)、一水硫酸镁(MgSO4·H2O)、七水硫酸镁(MgSO4·7H2O)、六水硫酸镁(MgSO4·6H2O)等四种，其中市售硫酸镁主要为前三种。七水硫酸镁合成相对简单，成本低廉，市场占有率较大；一水硫酸镁、无水硫酸镁化工合成较复杂，成本高；六水硫酸镁因在产品性能上没有什么优势，故市场上不多见。[0003]一水硫酸镁是重要的无机农资产品，目前在国内主要应用于饲料、肥料行业和食品吸湿剂等。硫酸镁低水化合物用做反刍动物饲料添加剂使用，能有效促进动物消化及蛋白酶的合成；制造复合肥时，以一水硫酸镁为干燥添加剂(防结块剂)，不但镁元素含量高，运输成本低，且能明显改善产品性能，储运过程中也不会发生板结成块的现象，是制造微量元素水溶肥料不可或缺的原料。[0004]一水硫酸镁主要有以下几种合成方法：一种是采用水溶性镁盐在高压釜中结晶制得，该工艺能制得较纯的产品，但结晶温度达180℃，需要在高压反应釜中进行，操作条件苛刻且能耗亦高，一般不做优选工艺考虑；另一种由菱镁矿石煅烧而成的轻烧粉直接与浓硫酸混合反应制得，此方法工艺流程简单，成本低，但是因为产品中含未充分反应的不溶性氧化镁，水不溶物一般占产品中15％左右，导致产品只适合做非全水溶中量元素肥料，不能满足农业用硫酸镁的要求；因此，目前国内生产全水溶一水硫酸镁大部分采用七水硫酸镁高温强制脱水工艺，但是此方法所需温度较高(需达到400℃)且需要高压条件、能耗高，从而限制了其发展。[0005]因此，如何降低七水硫酸镁制备一水合硫酸镁时的生产温度及压力，从而降低能耗成为现有一水合硫酸镁生产中的难题。发明内容[0006]本发明的目的在于提供一种一水硫酸镁的生产方法。本发明提供的生产方法在常压及较低温度下即可进行，能耗较低。[0007]为了实现上述发明目的，本发明提供以下技术方案：[0008]本发明提供了一种一水硫酸镁的生产方法，包括：[0009]将七水硫酸镁与浓硫酸混合后进行结晶，得到一水
