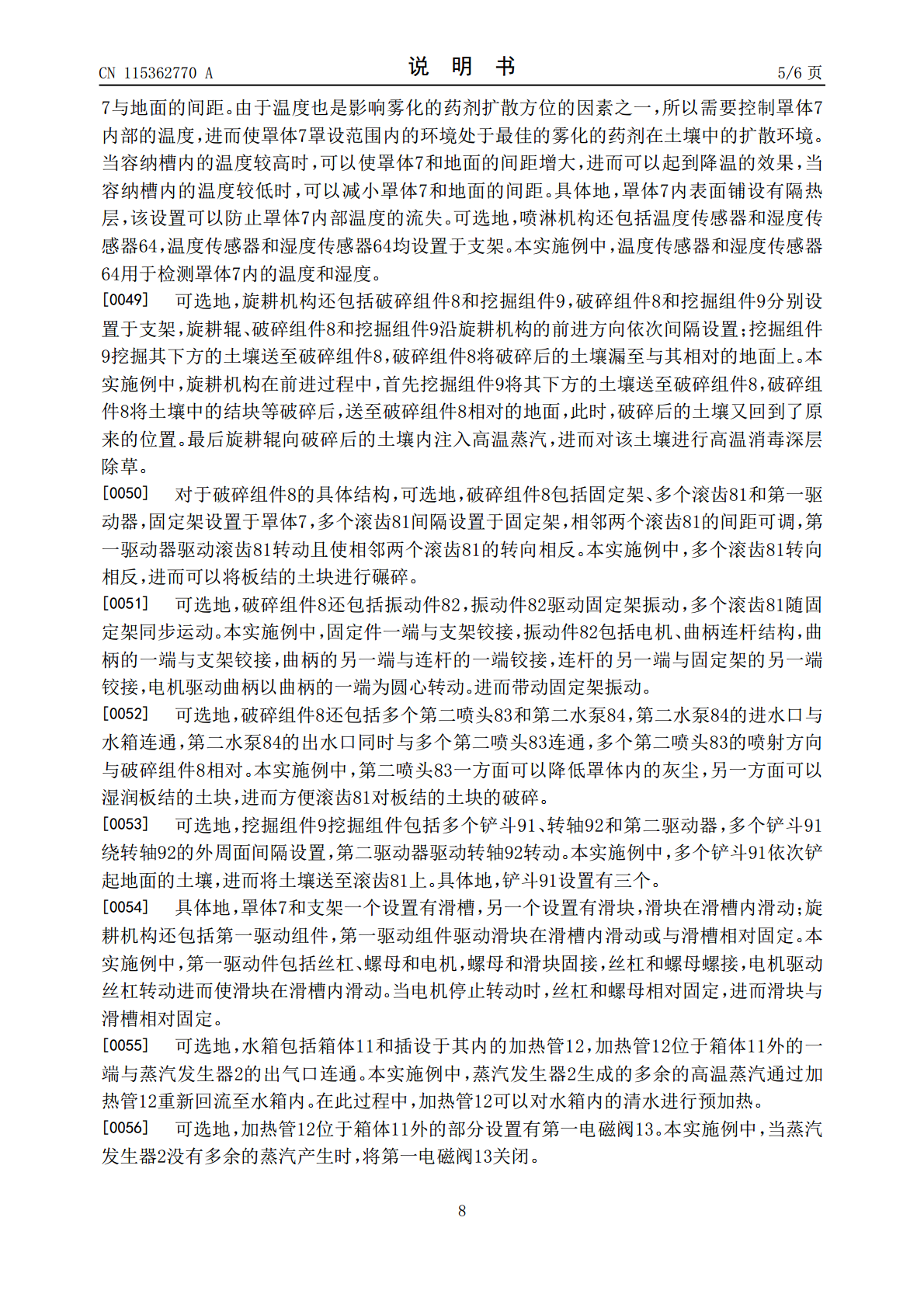

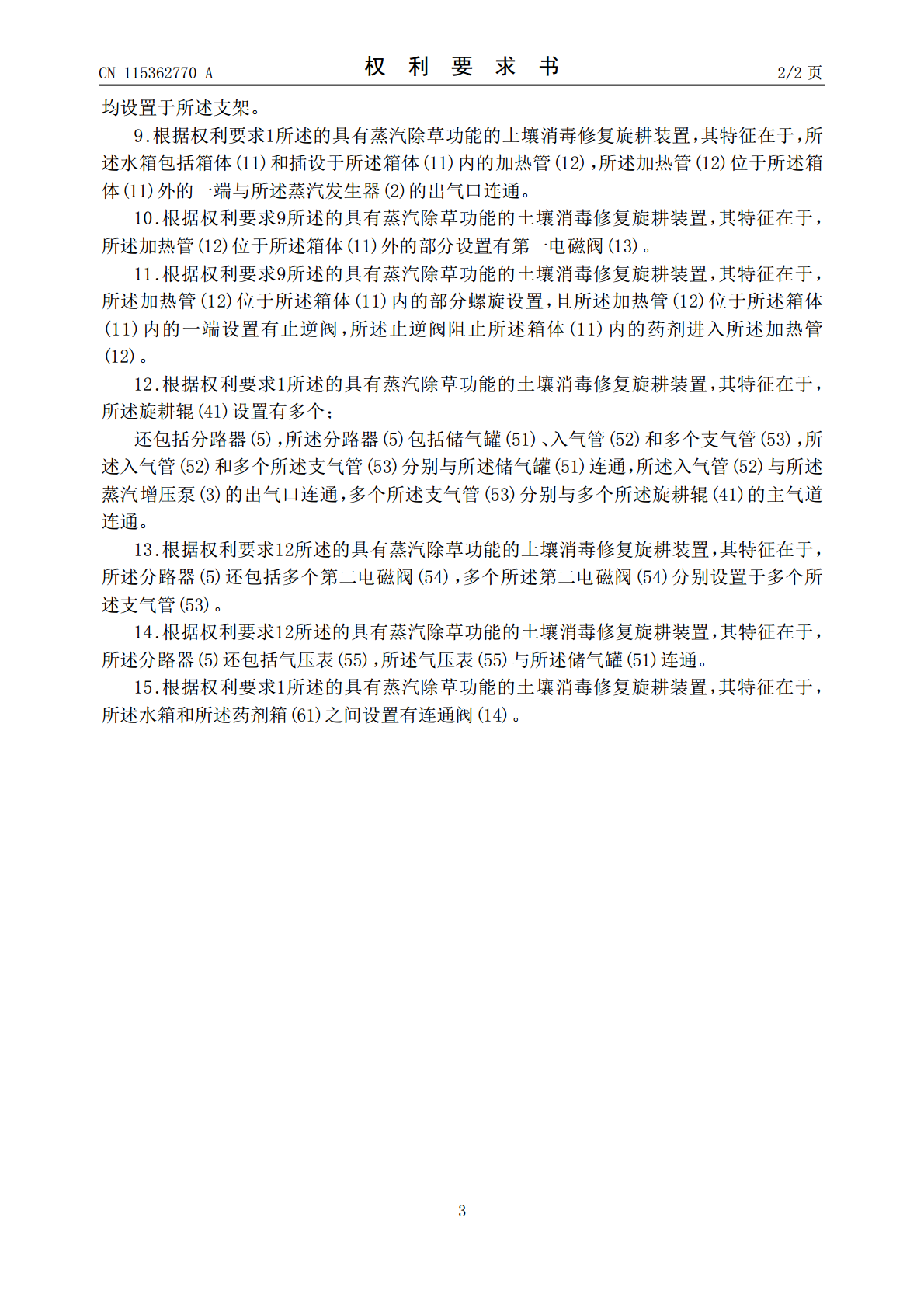

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115362770A(43)申请公布日2022.11.22(21)申请号202211139302.8A01B49/06(2006.01)(22)申请日2022.09.19A01B77/00(2006.01)A01G11/00(2006.01)(71)申请人农业农村部南京农业机械化研究所A01B33/02(2006.01)地址210014江苏省南京市玄武区柳营100A01B33/10(2006.01)号A01B49/02(2006.01)申请人东南大学(72)发明人孔伟薛新宇金永奎丁素明周立新李瑞容张玲崔龙飞徐阳蔡晨倪中华刘晓军乐飞翔焦雨轩孙涛(74)专利代理机构北京品源专利代理有限公司11332专利代理师王士强(51)Int.Cl.A01B49/04(2006.01)权利要求书2页说明书6页附图2页(54)发明名称一种具有蒸汽除草功能的土壤消毒修复旋耕装置(57)摘要本发明涉及土壤治理技术领域，具体公开了一种具有蒸汽除草功能的土壤消毒修复旋耕装置，包括水箱、蒸汽发生器、蒸汽增压泵、旋耕机构和喷淋机构，水箱储存清水；水箱、蒸汽发生器和蒸汽增压泵依次串联；旋耕机构包括支架和旋耕辊，旋耕辊包括辊轴和多个旋耕齿，辊轴与支架转动配合，多个旋耕齿沿辊轴的周向固设于辊轴，辊轴设置有主气道，旋耕齿设置有支气道，多个旋耕齿的支气道分别与主气道连通，蒸汽增压泵为主气道提供高压蒸汽；喷淋机构包括药剂箱、第一喷头和第一水泵，药剂箱、第一水泵和第一喷头依次连通，药剂箱内设置有有益菌剂，第一喷头与支架固接。该装置不仅实现了物理除草及除病虫害，而且提升了土壤的肥力。CN115362770ACN115362770A权利要求书1/2页1.一种具有蒸汽除草功能的土壤消毒修复旋耕装置，其特征在于，包括：水箱，所述水箱用于储存清水；蒸汽发生器(2)和蒸汽增压泵(3)，所述水箱、所述蒸汽发生器(2)和所述蒸汽增压泵(3)依次串联；旋耕机构，包括支架和旋耕辊(41)，所述旋耕辊(41)包括辊轴(411)和多个旋耕齿(412)，所述辊轴(411)与所述支架转动配合，多个所述旋耕齿(412)沿所述辊轴(411)的周向固设于所述辊轴(411)，所述辊轴(411)设置有主气道，所述旋耕齿(412)设置有支气道，多个所述旋耕齿(412)的所述支气道均与所述主气道连通，所述蒸汽增压泵(3)为所述主气道提供高压蒸汽；喷淋机构，包括药剂箱(61)、第一喷头(62)和第一水泵(63)，所述药剂箱(61)、所述第一水泵(63)和所述第一喷头(62)依次连通，所述药剂箱(61)内设置有有益菌剂，所述第一喷头(62)与所述支架固接。2.根据权利要求1所述的具有蒸汽除草功能的土壤消毒修复旋耕装置，其特征在于，还包括罩体(7)，所述罩体(7)设置有容纳槽，所述旋耕机构设置于所述容纳槽，所述容纳槽的槽口与地面相对；所述支架与所述罩体(7)具有沿所述槽口的朝向相对滑动的第一状态和相对固定的第二状态。3.根据权利要求2所述的具有蒸汽除草功能的土壤消毒修复旋耕装置，其特征在于，所述旋耕机构还包括破碎组件(8)和挖掘组件(9)，所述破碎组件(8)和所述挖掘组件(9)分别设置于所述支架，所述旋耕辊(41)、所述破碎组件(8)和所述挖掘组件(9)沿所述旋耕机构的前进方向依次间隔设置；所述挖掘组件(9)挖掘其下方的土壤送至所述破碎组件(8)，所述破碎组件(8)用于将土壤进行破碎。4.根据权利要求3所述的具有蒸汽除草功能的土壤消毒修复旋耕装置，其特征在于，所述破碎组件(8)包括固定架、多个滚齿(81)和第一驱动器，所述固定架设置于所述罩体(7)，多个所述滚齿(81)间隔设置于所述固定架，相邻两个所述滚齿(81)的间距可调，所述第一驱动器驱动所述滚齿(81)转动且使相邻两个所述滚齿(81)的转向相反。5.根据权利要求4所述的具有蒸汽除草功能的土壤消毒修复旋耕装置，其特征在于，所述破碎组件(8)还包括振动件(82)，所述振动件(82)驱动所述固定架振动，多个所述滚齿(81)随所述固定架同步运动。6.根据权利要求4所述的具有蒸汽除草功能的土壤消毒修复旋耕装置，其特征在于，所述破碎组件(8)还包括多个第二喷头(83)和第二水泵(84)，所述第二水泵(84)的进水口与所述水箱连通，所述水泵的出水口同时与多个所述第二喷头(83)连通，多个所述第二喷头(83)的喷射方向与所述破碎组件(8)相对。7.根据权利要求3所述的具有蒸汽除草功能的土壤消毒修复旋耕装置，其特征在于，所述挖掘组件(9)包括多个铲斗(91)、转轴(92)和第二驱动器，多个所述铲斗(91)绕所述转轴(92)的外周面间隔设置，所述第二驱动器驱动所述转轴(92)转动。8.根据权利要求2所述的具有蒸汽除草功
