一种农业水污染处理用防堵塞过滤装置.pdf

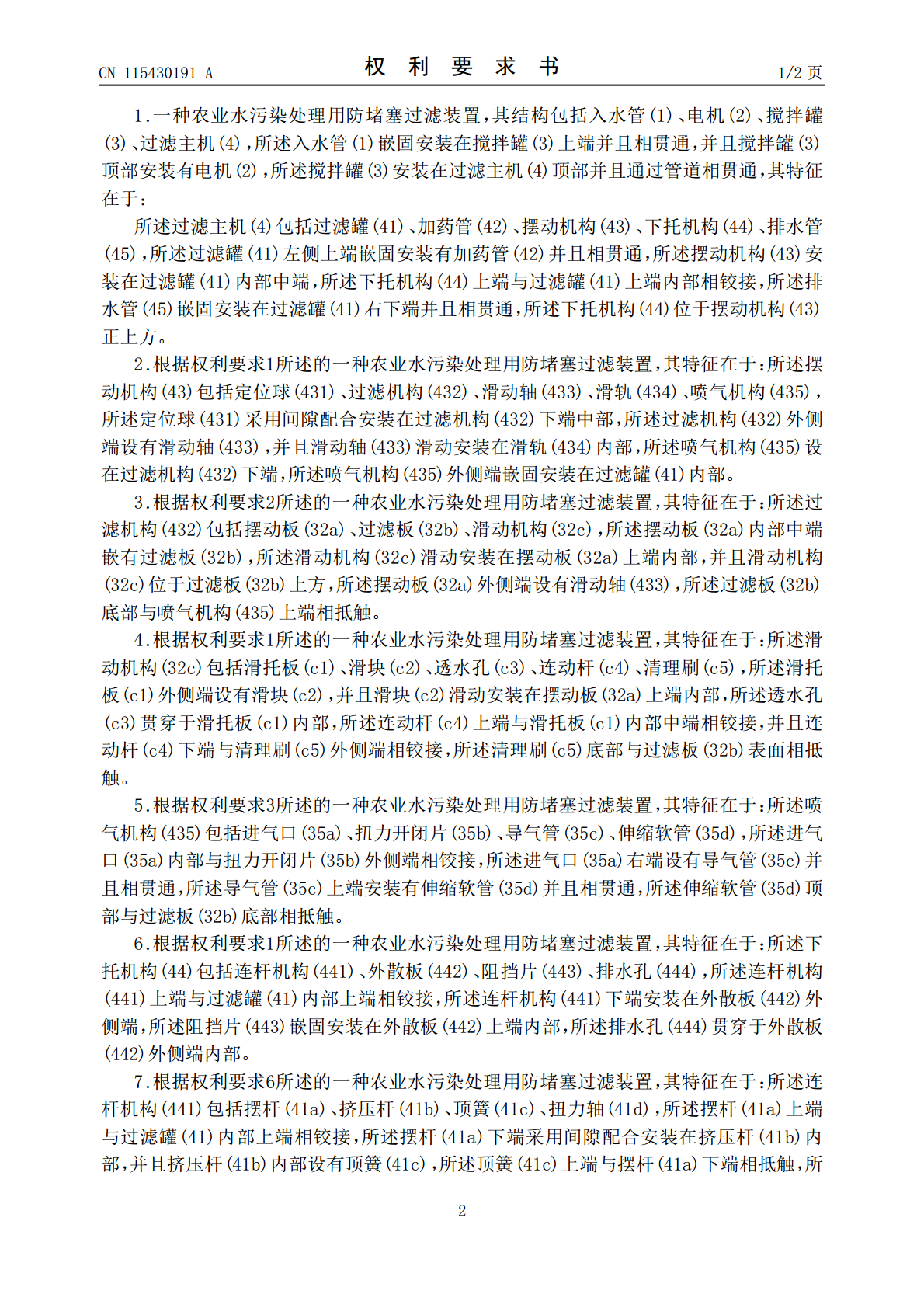

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115430191A(43)申请公布日2022.12.06(21)申请号202210988248.8(22)申请日2022.08.17(71)申请人高林地址710000陕西省西安市国家民用航天产业基地神舟四路239号航创国际广场(72)发明人高林(51)Int.Cl.B01D33/00(2006.01)B01D33/72(2006.01)权利要求书2页说明书4页附图6页(54)发明名称一种农业水污染处理用防堵塞过滤装置(57)摘要本发明公开了一种农业水污染处理用防堵塞过滤装置，其结构包括入水管、电机、搅拌罐、过滤主机，入水管嵌固安装在搅拌罐上端并且相贯通，并且搅拌罐顶部安装有电机，污水在与过滤板接触的过程中，对摆动板施加冲击力，摆动板外侧端的滑动轴在滑轨内部进行弹性滑动，使得过滤板绕着定位球进行左右摆动，提高对污水过滤的效果，摆动的过滤板避免污水中的土壤杂质停留在过滤板表面，外散板将污水往两侧进行分散，避免污水直接对下方的过滤板造成冲击，摆杆在挤压杆内部进行伸缩挤压，使得外散板进行上下移动，外散板内部的空槽能够使得污水中的土壤杂质进行沉淀，收集在外散板内部，而水分则通过排水孔流出，避免土壤直接下沉覆盖在过滤板表面。CN115430191ACN115430191A权利要求书1/2页1.一种农业水污染处理用防堵塞过滤装置，其结构包括入水管(1)、电机(2)、搅拌罐(3)、过滤主机(4)，所述入水管(1)嵌固安装在搅拌罐(3)上端并且相贯通，并且搅拌罐(3)顶部安装有电机(2)，所述搅拌罐(3)安装在过滤主机(4)顶部并且通过管道相贯通，其特征在于：所述过滤主机(4)包括过滤罐(41)、加药管(42)、摆动机构(43)、下托机构(44)、排水管(45)，所述过滤罐(41)左侧上端嵌固安装有加药管(42)并且相贯通，所述摆动机构(43)安装在过滤罐(41)内部中端，所述下托机构(44)上端与过滤罐(41)上端内部相铰接，所述排水管(45)嵌固安装在过滤罐(41)右下端并且相贯通，所述下托机构(44)位于摆动机构(43)正上方。2.根据权利要求1所述的一种农业水污染处理用防堵塞过滤装置，其特征在于：所述摆动机构(43)包括定位球(431)、过滤机构(432)、滑动轴(433)、滑轨(434)、喷气机构(435)，所述定位球(431)采用间隙配合安装在过滤机构(432)下端中部，所述过滤机构(432)外侧端设有滑动轴(433)，并且滑动轴(433)滑动安装在滑轨(434)内部，所述喷气机构(435)设在过滤机构(432)下端，所述喷气机构(435)外侧端嵌固安装在过滤罐(41)内部。3.根据权利要求2所述的一种农业水污染处理用防堵塞过滤装置，其特征在于：所述过滤机构(432)包括摆动板(32a)、过滤板(32b)、滑动机构(32c)，所述摆动板(32a)内部中端嵌有过滤板(32b)，所述滑动机构(32c)滑动安装在摆动板(32a)上端内部，并且滑动机构(32c)位于过滤板(32b)上方，所述摆动板(32a)外侧端设有滑动轴(433)，所述过滤板(32b)底部与喷气机构(435)上端相抵触。4.根据权利要求1所述的一种农业水污染处理用防堵塞过滤装置，其特征在于：所述滑动机构(32c)包括滑托板(c1)、滑块(c2)、透水孔(c3)、连动杆(c4)、清理刷(c5)，所述滑托板(c1)外侧端设有滑块(c2)，并且滑块(c2)滑动安装在摆动板(32a)上端内部，所述透水孔(c3)贯穿于滑托板(c1)内部，所述连动杆(c4)上端与滑托板(c1)内部中端相铰接，并且连动杆(c4)下端与清理刷(c5)外侧端相铰接，所述清理刷(c5)底部与过滤板(32b)表面相抵触。5.根据权利要求3所述的一种农业水污染处理用防堵塞过滤装置，其特征在于：所述喷气机构(435)包括进气口(35a)、扭力开闭片(35b)、导气管(35c)、伸缩软管(35d)，所述进气口(35a)内部与扭力开闭片(35b)外侧端相铰接，所述进气口(35a)右端设有导气管(35c)并且相贯通，所述导气管(35c)上端安装有伸缩软管(35d)并且相贯通，所述伸缩软管(35d)顶部与过滤板(32b)底部相抵触。6.根据权利要求1所述的一种农业水污染处理用防堵塞过滤装置，其特征在于：所述下托机构(44)包括连杆机构(441)、外散板(442)、阻挡片(443)、排水孔(444)，所述连杆机构(441)上端与过滤罐(41)内部上端相铰接，所述连杆机构(441)下端安装在外散板(442)外侧端，所述阻挡片(443)嵌固安装在外散板(442)上端内部，所述排水孔(444)贯穿于外散板(442)外侧端内部。7.根据权利要求6所述的一种农业水污染
