一种体育训练用可变化的双杠及其使用方法.pdf

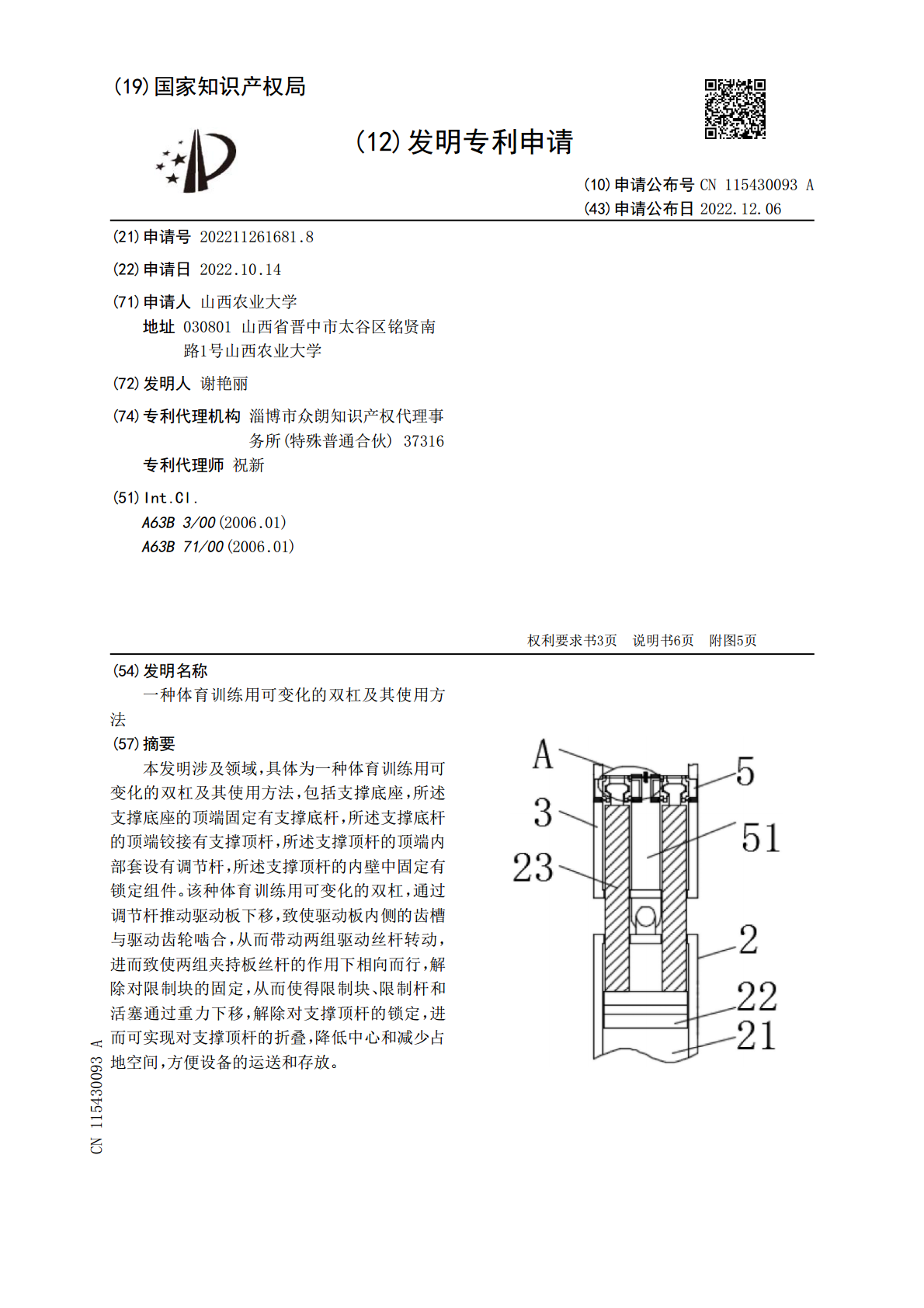

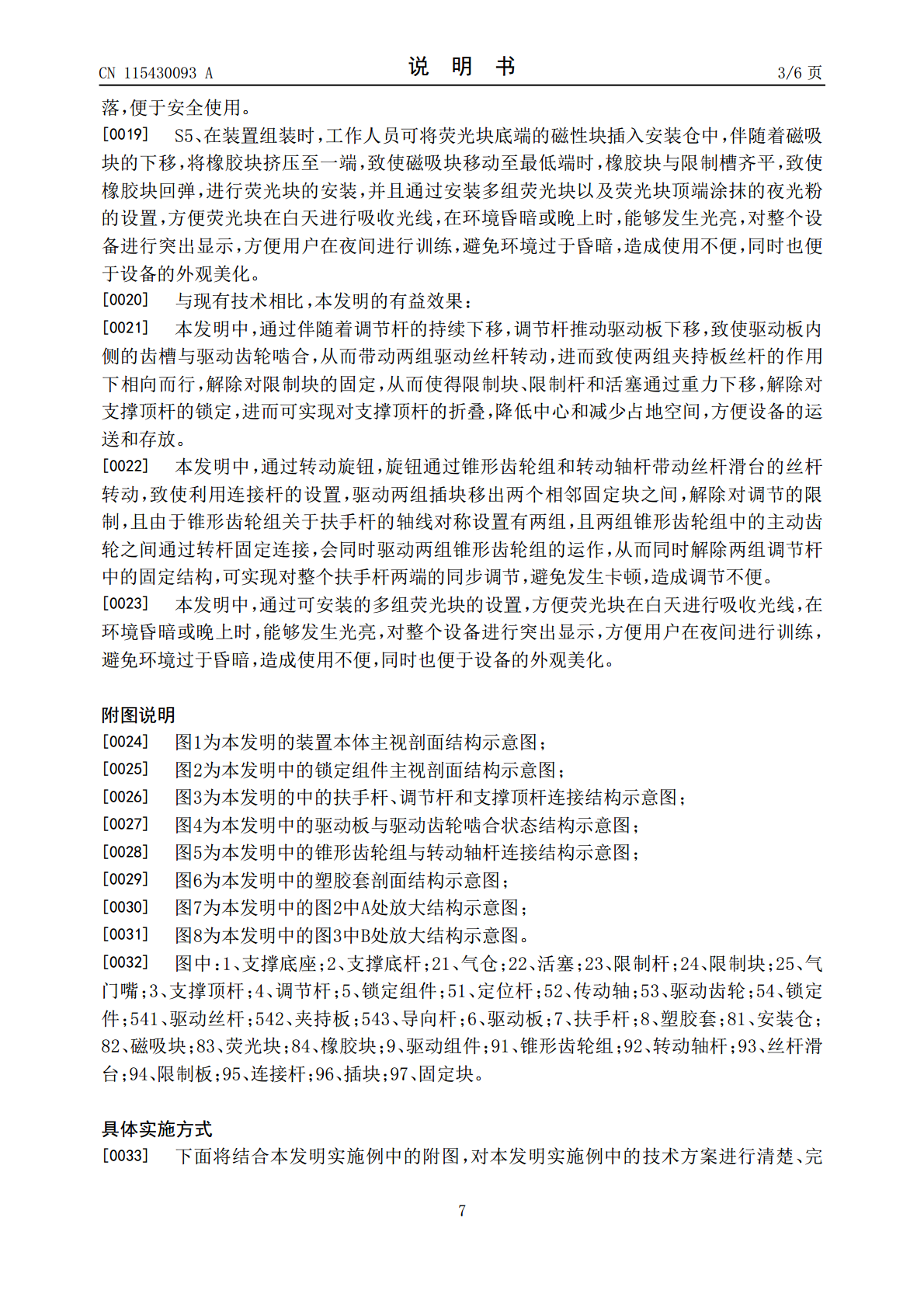

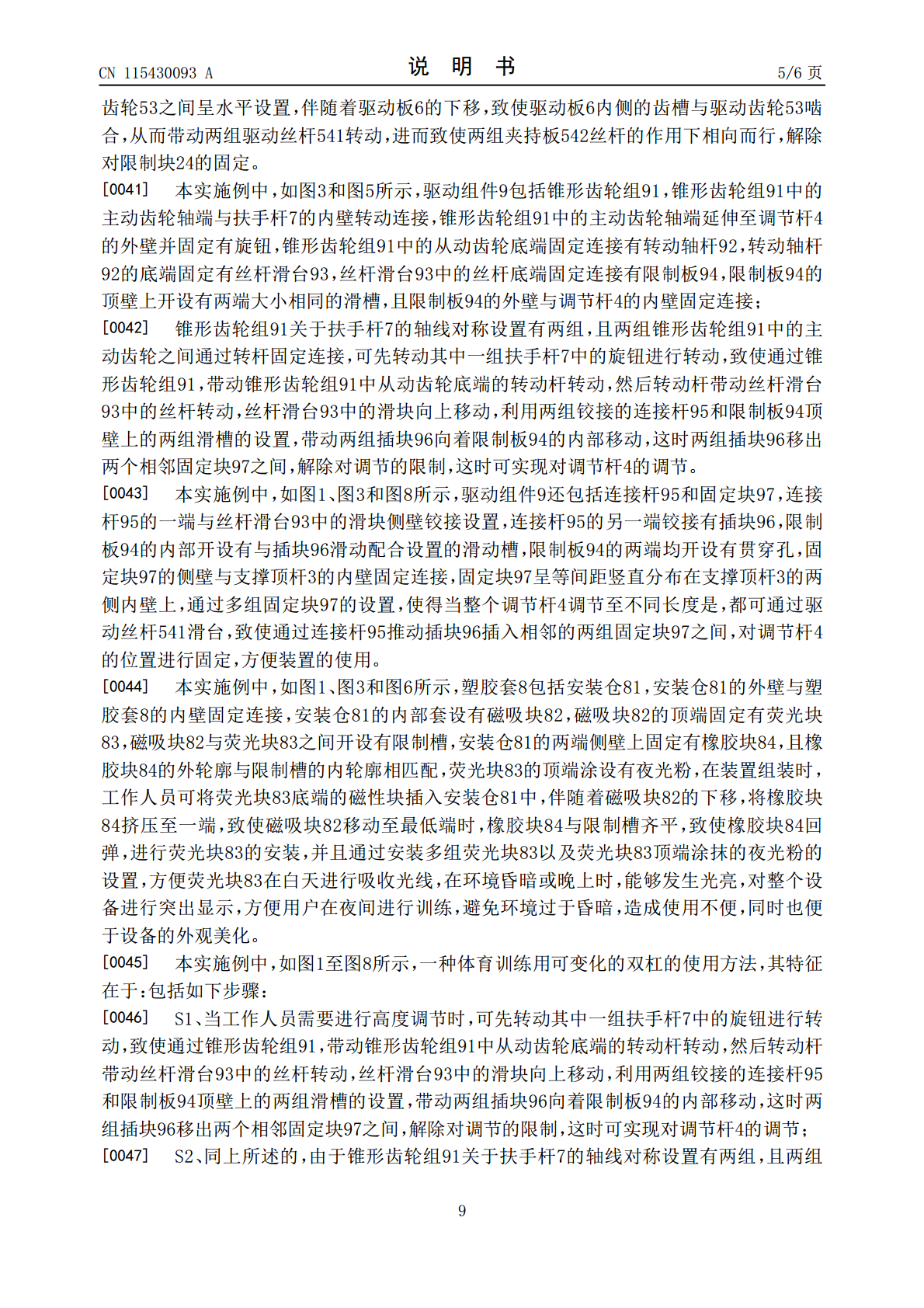

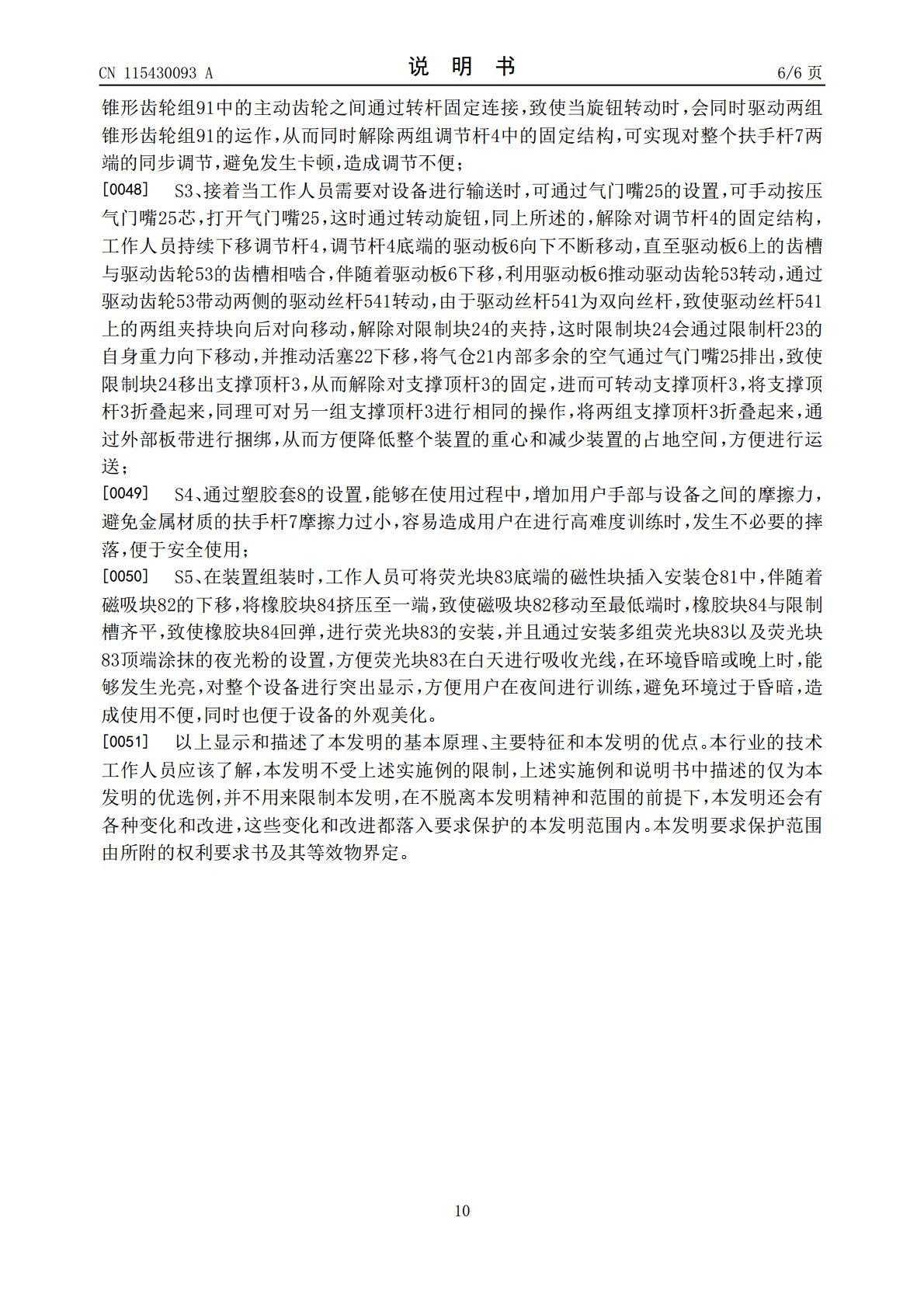

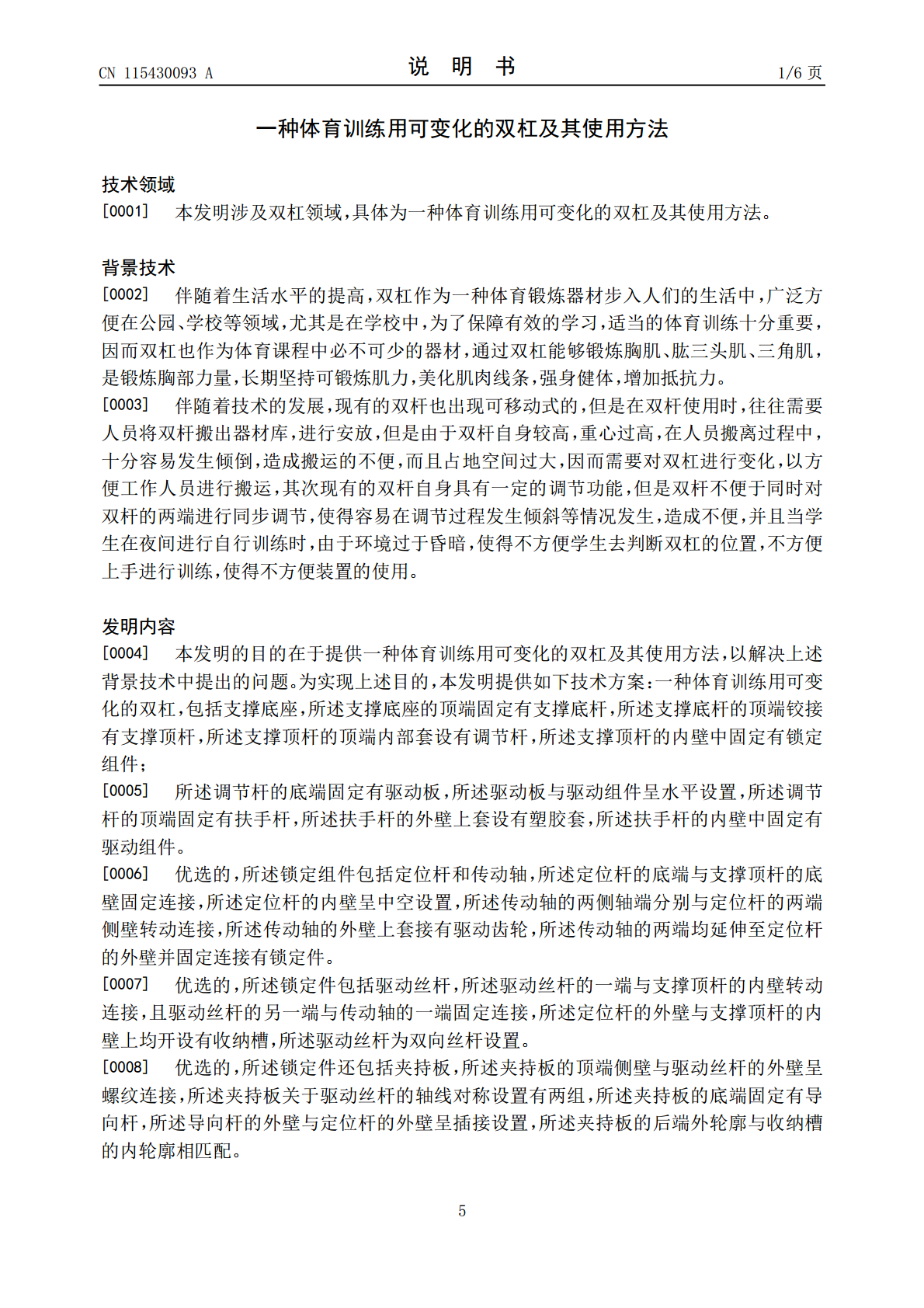

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115430093A(43)申请公布日2022.12.06(21)申请号202211261681.8(22)申请日2022.10.14(71)申请人山西农业大学地址030801山西省晋中市太谷区铭贤南路1号山西农业大学(72)发明人谢艳丽(74)专利代理机构淄博市众朗知识产权代理事务所(特殊普通合伙)37316专利代理师祝新(51)Int.Cl.A63B3/00(2006.01)A63B71/00(2006.01)权利要求书3页说明书6页附图5页(54)发明名称一种体育训练用可变化的双杠及其使用方法(57)摘要本发明涉及领域，具体为一种体育训练用可变化的双杠及其使用方法，包括支撑底座，所述支撑底座的顶端固定有支撑底杆，所述支撑底杆的顶端铰接有支撑顶杆，所述支撑顶杆的顶端内部套设有调节杆，所述支撑顶杆的内壁中固定有锁定组件。该种体育训练用可变化的双杠，通过调节杆推动驱动板下移，致使驱动板内侧的齿槽与驱动齿轮啮合，从而带动两组驱动丝杆转动，进而致使两组夹持板丝杆的作用下相向而行，解除对限制块的固定，从而使得限制块、限制杆和活塞通过重力下移，解除对支撑顶杆的锁定，进而可实现对支撑顶杆的折叠，降低中心和减少占地空间，方便设备的运送和存放。CN115430093ACN115430093A权利要求书1/3页1.一种体育训练用可变化的双杠，包括支撑底座(1)，其特征在于：所述支撑底座(1)的顶端固定有支撑底杆(2)，所述支撑底杆(2)的顶端铰接有支撑顶杆(3)，所述支撑顶杆(3)的顶端内部套设有调节杆(4)，所述支撑顶杆(3)的内壁中固定有锁定组件(5)；所述调节杆(4)的底端固定有驱动板(6)，所述驱动板(6)与驱动组件(9)呈水平设置，所述调节杆(4)的顶端固定有扶手杆(7)，所述扶手杆(7)的外壁上套设有塑胶套(8)，所述扶手杆(7)的内壁中固定有驱动组件(9)。2.根据权利要求1所述的一种体育训练用可变化的双杠，其特征在于：所述锁定组件(5)包括定位杆(51)和传动轴(52)，所述定位杆(51)的底端与支撑顶杆(3)的底壁固定连接，所述定位杆(51)的内壁呈中空设置，所述传动轴(52)的两侧轴端分别与定位杆(51)的两端侧壁转动连接，所述传动轴(52)的外壁上套接有驱动齿轮(53)，所述传动轴(52)的两端均延伸至定位杆(51)的外壁并固定连接有锁定件(54)。3.根据权利要求2所述的一种体育训练用可变化的双杠，其特征在于：所述锁定件(54)包括驱动丝杆(541)，所述驱动丝杆(541)的一端与支撑顶杆(3)的内壁转动连接，且驱动丝杆(541)的另一端与传动轴(52)的一端固定连接，所述定位杆(51)的外壁与支撑顶杆(3)的内壁上均开设有收纳槽，所述驱动丝杆(541)为双向丝杆设置。4.根据权利要求3所述的一种体育训练用可变化的双杠，其特征在于：所述锁定件(54)还包括夹持板(542)，所述夹持板(542)的顶端侧壁与驱动丝杆(541)的外壁呈螺纹连接，所述夹持板(542)关于驱动丝杆(541)的轴线对称设置有两组，所述夹持板(542)的底端固定有导向杆(543)，所述导向杆(543)的外壁与定位杆(51)的外壁呈插接设置，所述夹持板(542)的后端外轮廓与收纳槽的内轮廓相匹配。5.根据权利要求1所述的一种体育训练用可变化的双杠，其特征在于：所述支撑底杆(2)包括气仓(21)和限制杆(23)，所述气仓(21)的外壁与支撑底杆(2)的内壁固定连接，气仓(21)的内部设置有可竖直移动的活塞(22)，所述限制杆(23)的底端与活塞(22)的顶端固定连接，所述限制杆(23)的两端延伸至支撑底杆(2)的外壁并贯穿支撑顶杆(3)的内壁，所述限制杆(23)顶端固定有限制块(24)，所述限制块(24)的外轮廓与夹持板(542)的内轮廓相匹配，所述气仓(21)的外壁上连通有气门嘴(25)。6.根据权利要求2所述的一种体育训练用可变化的双杠，其特征在于：所述驱动板(6)的内壁上开设有槽口，且槽口的内侧等间距水平开设有多个齿槽，并且多个齿槽与驱动齿轮(53)之间呈啮合设置，所述驱动板(6)与驱动齿轮(53)之间呈水平设置。7.根据权利要求1所述的一种体育训练用可变化的双杠，其特征在于：所述驱动组件(9)包括锥形齿轮组(91)，所述锥形齿轮组(91)中的主动齿轮轴端与扶手杆(7)的内壁转动连接，所述锥形齿轮组(91)中的主动齿轮轴端延伸至调节杆(4)的外壁并固定有旋钮，所述锥形齿轮组(91)中的从动齿轮底端固定连接有转动轴杆(92)，所述转动轴杆(92)的底端固定有丝杆滑台(93)，所述丝杆滑台(93)中的丝杆底端固定连接有限制板(94)，所述限制板(94)的顶壁上开设有两端大小相同的滑槽，且
