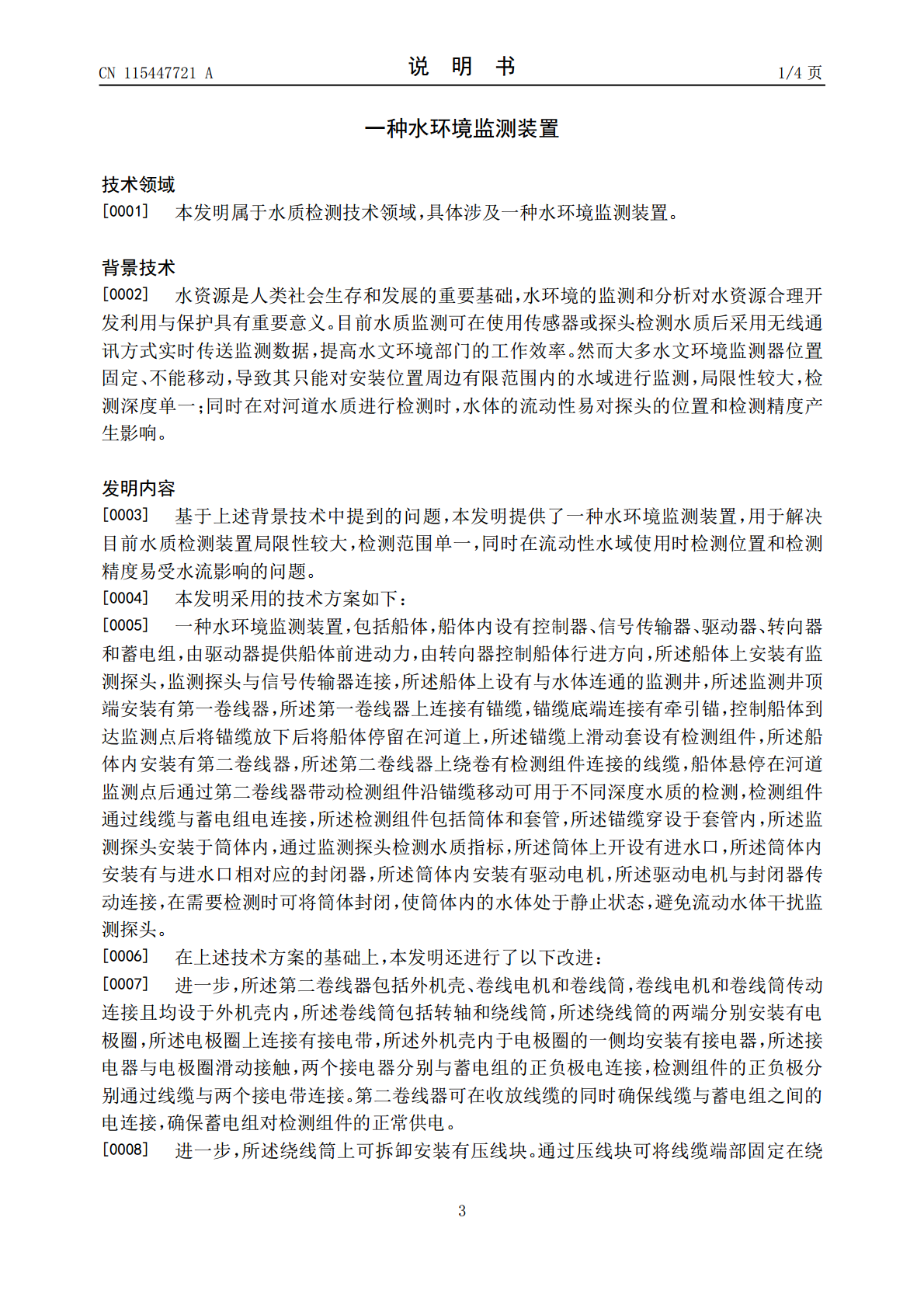

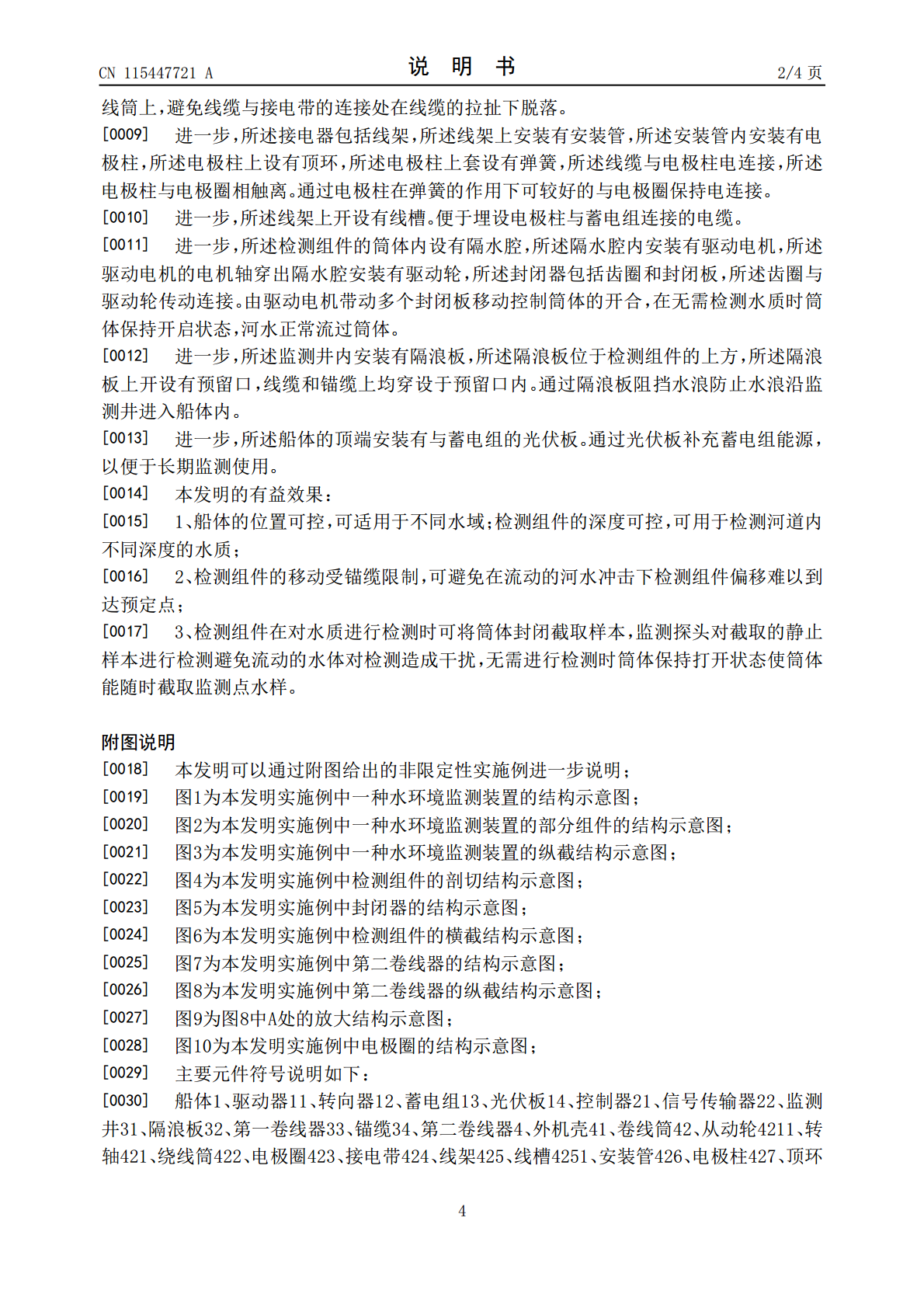

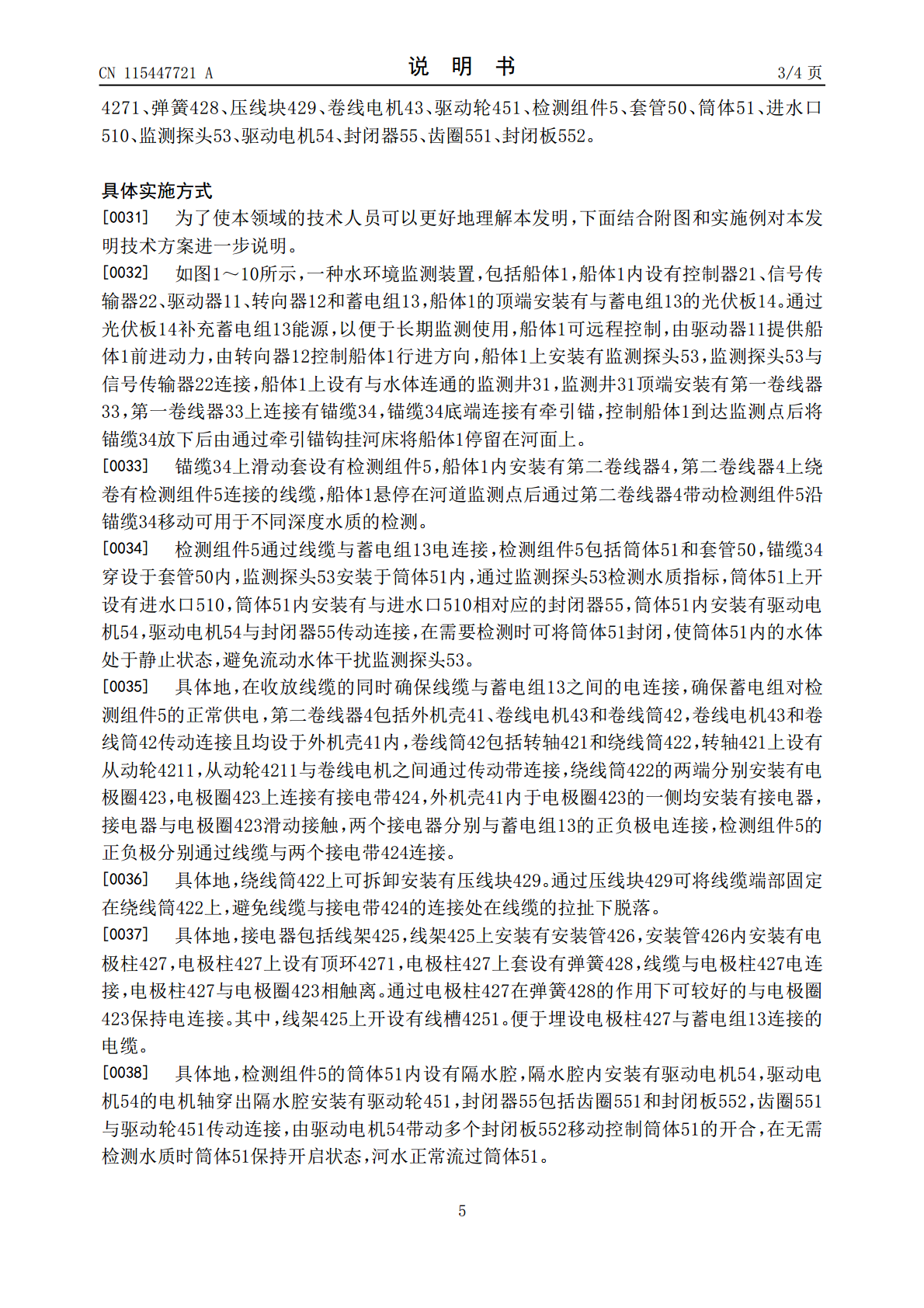

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115447721A(43)申请公布日2022.12.09(21)申请号202211258102.4B63H21/17(2006.01)(22)申请日2022.10.13G01N33/18(2006.01)(71)申请人华中农业大学地址430070湖北省武汉市洪山区狮子山街1号(72)发明人王剑史志华周如霞李肖肖海兵(74)专利代理机构重庆智诚达邦专利代理事务所(普通合伙)50289专利代理师龚世妍(51)Int.Cl.B63B35/00(2006.01)B63B21/22(2006.01)B63B21/04(2006.01)B63B17/00(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种水环境监测装置(57)摘要本发明属于水质检测技术领域，具体涉及一种水环境监测装置，包括船体，船体内设有控制器、信号传输器、驱动器、转向器和蓄电组，船体上安装有监测探头，监测探头与信号传输器连接，船体上设有与水体连通的监测井，监测井顶端安装有第一卷线器，第一卷线器上连接有锚缆，锚缆底端连接有牵引锚，锚缆上滑动套设有检测组件，船体内安装有第二卷线器，第二卷线器上绕卷有检测组件连接的线缆，检测组件通过线缆与蓄电组电连接，检测组件包括筒体和套管，锚缆穿设于套管内，用于解决目前水质检测装置局限性较大，检测范围单一，同时在流动性水域使用时检测位置和检测精度易受水流影响的问题。CN115447721ACN115447721A权利要求书1/1页1.一种水环境监测装置，包括船体(1)，船体(1)内设有控制器(21)、信号传输器(22)、驱动器(11)、转向器(12)和蓄电组(13)，由驱动器(11)提供船体(1)前进动力，由转向器(12)控制船体(1)行进方向，所述船体(1)上安装有监测探头(53)，监测探头(53)与信号传输器(22)连接，其特征在于：所述船体(1)上设有与水体连通的监测井(31)，所述监测井(31)顶端安装有第一卷线器(33)，所述第一卷线器(33)上连接有锚缆(34)，锚缆(34)底端连接有牵引锚，所述锚缆(34)上滑动套设有检测组件(5)，所述船体(1)内安装有第二卷线器(4)，所述第二卷线器(4)上绕卷有检测组件(5)连接的线缆，检测组件(5)通过线缆与蓄电组(13)电连接，所述检测组件(5)包括筒体(51)和套管(50)，所述锚缆(34)穿设于套管(50)内，所述监测探头(53)安装于筒体(51)内，所述筒体(51)上开设有进水口(510)，所述筒体(51)内安装有与进水口(510)相对应的封闭器(55)，所述筒体(51)内安装有驱动电机(54)，所述驱动电机(54)与封闭器(55)传动连接。2.根据权利要求1所述一种水环境监测装置，其特征在于：所述第二卷线器(4)包括外机壳(41)、卷线电机(43)和卷线筒(42)，卷线电机(43)和卷线筒(42)传动连接且均设于外机壳(41)内，所述卷线筒(42)包括转轴(421)和绕线筒(422)，所述绕线筒(422)的两端分别安装有电极圈(423)，所述电极圈(423)上连接有接电带(424)，所述外机壳(41)内于电极圈(423)的一侧均安装有接电器，所述接电器与电极圈(423)滑动接触，两个接电器分别与蓄电组(13)的正负极电连接，检测组件(5)的正负极分别通过线缆与两个接电带(424)连接。3.根据权利要求2所述一种水环境监测装置，其特征在于：所述绕线筒(422)上可拆卸安装有压线块(429)。4.根据权利要求3所述一种水环境监测装置，其特征在于：所述接电器包括线架(425)，所述线架(425)上安装有安装管(426)，所述安装管(426)内安装有电极柱(427)，所述电极柱(427)上设有顶环(4271)，所述电极柱(427)上套设有弹簧(428)，所述线缆与电极柱(427)电连接，所述电极柱(427)与电极圈(423)相触离。5.根据权利要求4所述一种水环境监测装置，其特征在于：所述线架(425)上开设有线槽(4251)。6.根据权利要求1所述一种水环境监测装置，其特征在于：所述检测组件(5)的筒体(51)内设有隔水腔，所述驱动电机(54)安装于隔水腔内，所述驱动电机(54)的电机轴穿出隔水腔安装有驱动轮(451)，所述封闭器(55)包括齿圈(551)和封闭板(552)，所述齿圈(551)与驱动轮(451)传动连接。7.根据权利要求6所述一种水环境监测装置，其特征在于：所述监测井(31)内安装有隔浪板(32)，所述隔浪板(32)位于检测组件(5)的上方，所述隔浪板(32)上开设有预留口，线缆和锚缆(34)上均穿设于预留口内。8.根据权利要求1所述一种水环境监测装置，其特征在于：所述船体(1)的顶
